浏览器组成原理

一、学习目标：

1、浏览器有哪些主要内核?

2、浏览器核心组成部分有哪些？

3、浏览器是多线程应用程序还是单线程应用程序？有哪些核心进程？

4、哪些操作会阻塞浏览器渲染？

5、样式在head中引入和body中有什么区别？

6、如何通过工具分析资源的加载，解析，渲染性能？

7、资源加载是否有优先级？是怎么样划分的？

二、浏览器组成原理：

1、浏览器内核及js引擎分类：

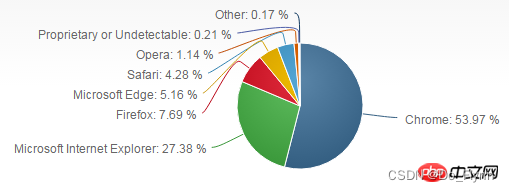

a)、浏览器的占比图:

b)、分类表:

浏览器名称	内核	js引擎
IE	Trident	JScript（IE3.0-IE8.0） / Chakra（IE9+之后，查克拉）
FireFox	Gecko	SpiderMonkey（1.0-3.0）/ TraceMonkey（3.5-3.6）/ JaegerMonkey（4.0-）
Google Chrome	Webkit->Blink	V8
Safari	Webkit	JavaScriptCore（-3.1）/ SquirrelFish（4-）
Opera	最初是Presto，后来是Webkit，现在是Blink	Linear A（4.0-6.1）/ Linear B（7.0-9.2）/ Futhark（9.5-10.2）/ Carakan（10.5-）

2、组成部分：

现在浏览器分为shell和内核两部分，其中shell的种类相对比较多，内核则比较少。

• shell是浏览器外壳：主要是提供给用户界面操作，参数设置等并驱动内核实现各种功能。例如菜单、地址栏、后退/前进按钮、书签目录等。
• 内核是浏览器核心：内核是基于标记语言显示内容的程序或模块。随着JS引擎越来越独立，内核就倾向于只指渲染引擎。

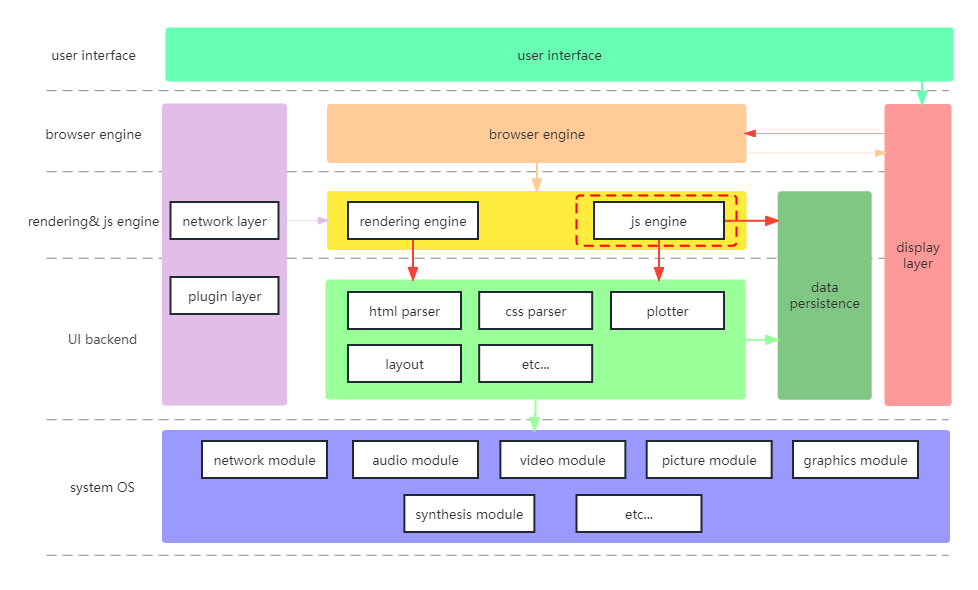

结构图如下：

解释说明：

1. user interface（用户界面）：包括菜单、地址栏、后退/前进按钮、书签目录等。（通俗的说：除了显示页面内容之外的部分）。
2. browser engine（浏览器引擎）：是多线程，在用户界面和呈现引擎之间传送指令。（通俗的说：用来查询及操作和调用渲染引擎接口）。
3. rendering engine（渲染引擎）： 用来显示请求的内容，例如，如果请求内容为html，它负责解析html及css，并将解析后的结果显示出来。
4. network layer（网络层）：用来完成网络调用，（页面的请求就是通过网络层获取的），比如 HTTP 请求。其接口与平台无关并为所有平台提供底层实现 。
5. JS engine（JS引擎 比如 V8）：用来解释执行JS代码。
6. UI backend（UI后端）：用来绘制类似组合选择框及对话框等基本组件，不特定于某平台的通用接口，底层使用操作系统的用户接口。
7. data persistence（数据存储）： 属于持久层，浏览器需要在硬盘中保存类似cookie的各种数据，HTML5定义了web database技术，这是一种轻量级完整的客户端存储技术。

对于进程和线程的说法：

1. 浏览器引擎是多线程的，它是所有线程的父线程，并对所有的子线程进行管理和调度。
2. js引擎是单线程的，只有一个线程执行任务。
3. 打开一个tag页面，他们之间是有共享资源，也有独立资源。独立资源：rendering engine，JS engine；共享资源：user interface，browser engine，network layer，UI backend，data persistence。
4. 进程之间是可以通过post message进行通信。

3、工作流程：

解释说明：

1. 打开浏览器或打开新的tab页，就会创建 独立资源：rendering engine，JS engine；共享资源：user interface，browser engine，network layer，UI backend，data persistence。

2. browser engine会调用network layer，发送一个网络请求，从而请求服务端的html页面。

3. 返回html之后，就会对html进行预编译，从中提取出js，css，图片，视频，音频等静态资源。

4. $$浏览器\{\begin{array}{l}请求服务端的js，css，图片，视频，音频等静态资源\\ \\ 调用浏览器的htmlparser解析html代码\end{array}$$

5. 返回js之后，就会调用js引擎（例如：V8）对js代码解释执行。

6. 返回css之后，就会调用css parser对css解析执行。？？？

7. html parser和css parser是两单独的线程，谁先执行完，就等着后一个执行，两个都执行完后，再合成渲染树；再栅格化图层，显示再屏幕上。

8. 如果在解析html时，发现js返回，就会阻塞html渲染，先执行完js，在执行html。？？？

4、哪些操作会阻塞浏览器渲染：

a)、关于css阻塞

在head中使用link引入的外部css，会阻塞dom渲染和js解释执行。

异步加载、异步解析，都阻碍render tree的生成。

CSS	描述
style标签中的样式	(1). 由html解析器进行解析。 (2). 不阻塞浏览器渲染（可能会产生“闪屏现象”）。 (3). 不阻塞DOM解析。 (4). 他是异步解析的，边解析HTML， 边解析style。随即就生成渲染树渲染页面，所以会出现闪屏。
link引入的外部css样式	(1). 由CSS解析器进行解析。当浏览器请求文件后，将同步解析css,当其和html都解析完后才渲染页面。 (2). 阻塞浏览器渲染(可以利用这种阻塞避免“闪屏现象”)。 (3). 阻塞其后面的js语句的执行。 (4). 不阻塞DOM的解析(绝大多数浏览器的工作方式)。
优化核心理念：尽可能快的提高外部css加载速度	(1). 使用CDN节点进行外部资源加速。 (2). 对css进行压缩(利用打包工具，比如webpack,gulp等)。 (3). 减少http请求数，将多个css文件合并。 (4). 优化样式表的代码。

b)、关于js阻塞：

script的加载或者执，都会阻塞dom和cssom渲染。

同步加载，同步解析，完全阻塞html解析和首屏污染

js	原因
阻塞后续DOM解析	浏览器不知道后续脚本的内容，如果先去解析了下面的DOM，而随后的js删除了后面所有的DOM， 那么浏览器就做了无用功，浏览器无法预估脚本里面具体做了什么操作， 例如像document.write 这种操作，索性全部停住，等脚本执行完了，浏览器再继续向下解析DOM。
阻塞页面渲染	js中也可以给DOM设置样式，浏览器等该脚本执行完毕，渲染出一个最终结果，避免做无用功。
阻塞后续js的执行	维护依赖关系，例如：必须先引入jQuery再引入bootstrap。

c)、小结：

1. css的解析和js的执行是互斥的（互相排斥），css解析的时候js停止执行，js执行的时候css停止解析。
2. 无论css阻塞，还是js阻塞，都不会阻塞浏览器加载外部资源（图片、视频、样式、脚本等）原因：浏览器始终处于一种：“先把请求发出去”的工作模式，只要是涉及到网络请求的内容，无论是：图片、样式、脚本，都会先发送请求去获取资源，至于资源到本地之后什么时候用，由浏览器自己协调。这种做法效率很高。
3. WebKit 和 Firefox 都进行了【预解析】这项优化。在执行js脚本时，浏览器的其他线程会预解析文档的其余部分，找出并加载需要通过网络加载的其他资源。通过这种方式，资源可以在并行连接上加载从而提高总体速度。请注意，预解析器不会修改 DOM 树。
4. 在上述的过程中，网页在加载和渲染过程中会触发“DOMContentLoaded”和“onload”事件 分别是在DOM树构建（解析）完成之后，以及DOM树构建完并且网页所依赖的资源都加载完之后。

5、在head中引入样式和body中引入有什么区别：

1. 加载过程是否阻塞
2. 加载顺序

6、如何通过工具分析资源的加载，解析，渲染性能：

采用浏览器的performance

7、资源的优先级：

分为5级：最高，高，中等，低，最低。
