Kafka数据内存存储结构（四）

4. Kafka 存储形式

4.1 存储结构

通过上图，我们可以大概了解到一点，Kafka是通过主题进行对数据进行分类的，而一个主题可以划分为多个partition分区，同一topic的不同partition可能分布在不同机器上，进而实现分布式高性能的特点。对于partition在系统中是一个文件夹，其中可能包含多个segment。

我们可以设置segment在内存中的大小，当保存的消息大于segment的大小时，会再建一个segment。一个segment段由三个文件组成，分别为 .log , .index , .timeindex .

topic结构

• topic包含多个partition，
• topic只是逻辑概念，不涉及到存储，partition才是物理概念
• 同一topic的不同partition可能分布在不同机器上

partition结构

• partition是一个文件夹，其中包含多个segment
• 如果其中有n个segment，则共有2*n个文件
• 每个partition是一个有序的队列
• partition中的每条消息都会分配一个有序的id，即offset

segment结构

• 由一对文件组成，一个稀疏索引文件(.index)，一个数据文件(.log),一个时间索引文件(.timeindex)
• 文件命名规则
  • 上一个segment在partition中的最大offset数值，即，比如00000000000000345678.log文件中的第一条消息的offset为345679
  • 最大为64位的long，不足位数补0，如00000000000000345678.log
  • 索引文件后缀.index，日志数据文件后缀.log

segment索引文件结构

• 存储一系列的元数据，每条元数据就是一条索引
• 元数据条数小于消息条数，是稀疏索引
• 元数据（即索引）构成
  • 索引所指向的message在数据日志文件中的相对序号，即相对的offset，从1开始，该相对offset加上文件名当中的值就是该message在整个partition中的绝对offset了
  • 索引所指向的message在数据日志文件中的位置，即文件游标，从0开始，方便直接指定游标打开数据文件

segment日志数据文件结构

• 存储一系列的message

message结构

• offset 偏移量，消息的唯一标识，通过offset能找到唯一消息，类型long 8bytes
• MessageSize 消息长度，类型int32 4bytes
• crc32校验码， 4bytes，校验message
• magic， 表示本次发布kafka服务程序协议版本号 1byte
• attributes 独立版本，标识压缩类型，编码类型 1byte
• key length 4bytes 当key length=-1时，key字段可不写
• key 可选
• payload 实际消息内容

message特点

• message是无状态的，即不会标识是否已被消费过
• message不能同时被多个consumer来消费，可以等前一个消费完成，下一个继续消费。
• consumer可以同时消费多条message

4.2 kafka如何实现高并发存储-如何找到一条需要消费的数据(阿里)

kafka的底层用了稀疏索引的方式，使用了二分查找法，其实很多索引都是二分查找法。 二分查找法的时间复杂度：O(logn)。除了Kafka外，其实 redis,B+树的底层都采用了二分查找法 。

参考： redis的索引底层的 跳表原理 实现 聊聊Mysql索引和redis跳表 —redis的跳表原理 (阿里)

参考： ：一步步分析为什么B+树适合作为索引的结构 以及索引原理 (阿里面试)

参考：：各种排序算法的时间复杂度和空间复杂度(阿里)

在partition中如何通过offset查找message？

我们都知道，Kafka消费者读取数据时，只需要通过一个offset就可以精准的拉取数据，例如读取offset=368776的message，需要通过下面2个步骤查找。

第一步查找segment file

上述图2为例，

其中第一个文件00000000000000000000.index表示最开始的文件，起始偏移量(offset)为0. 第二个文件00000000000000368769.index的消息量起始偏移量为368770 = 368769 + 1. 同样，第三个文件00000000000000737337.index的起始偏移量为737338=737337 + 1，其他后续文件依次类推，以起始偏移量命名并排序这些文件，只要根据offset 二分查找文件列表，就可以快速定位到具体文件。

当offset=368776时定位到00000000000000368769.index|log

第二步通过segment file查找message

通过第一步定位到segment file，当offset=368776时，依次定位到00000000000000368769.index的元数据物理位置和 00000000000000368769.log的物理偏移地址，然后再通过00000000000000368769.log顺序查找直到 offset=368776为止。

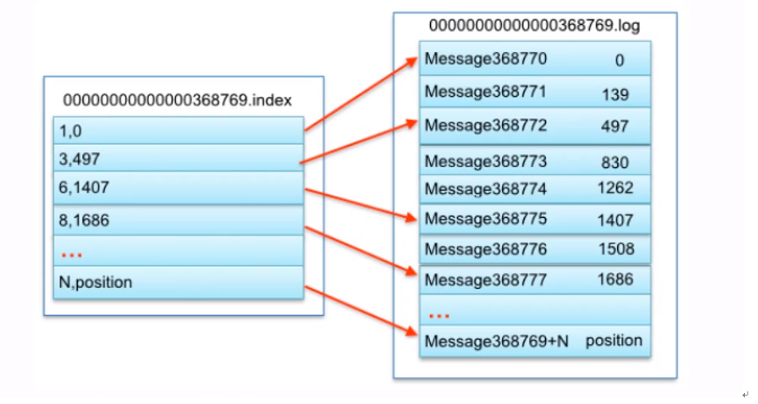

从上述图3可知这样做的优点，segment index file采取稀疏索引存储方式，它减少索引文件大小，通过mmap可以直接内存操作，稀疏索引为数据文件的每个对应message设置一个元数据指针,它比稠密索引节省了更多的存储空间，但查找起来需要消耗更多的时间。
