本文档详细记录了一次STP实验的过程，包括交换机的接口配置为trunk口，允许所有VLAN通过，以及将连接PC的接口配置为access口。实验中，配置了MSTP生成树模式，并在不同交换机上执行，确认无阻塞口。通过关闭特定接口和调整交换机优先级，观察网络的影响和变化。

进行基础配置

1.将交换机互联接口配置为trunk口

sw1

interface GigabitEthernet0/0/2
port link-type trunk
port trunk allow-pass vlan 2 to 4094
#
interface GigabitEthernet0/0/3
port link-type trunk
port trunk allow-pass vlan 2 to 4094
#
interface GigabitEthernet0/0/4
port link-type trunk
port trunk allow-pass vlan 2 to 4094
sw2

interface GigabitEthernet0/0/1
port link-type trunk
port trunk allow-pass vlan 2 to 4094

interface GigabitEthernet0/0/3
port link-type trunk
port trunk allow-pass vlan 2 to 4094
#
interface GigabitEthernet0/0/4
port link-type trunk
port trunk allow-pass vlan 2 to 4094

sw3

interface GigabitEthernet0/0/1
port link-type trunk
port trunk allow-pass vlan 2 to 4094
#
interface GigabitEthernet0/0/2
port link-type trunk
port trunk allow-pass vlan 2 to 4094
将连接pc的口配置为access口

sw1

interface GigabitEthernet0/0/1
port link-type access
port default vlan 10
sw2

interface GigabitEthernet0/0/2
port link-type access
port default vlan 10

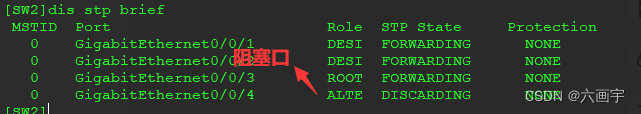

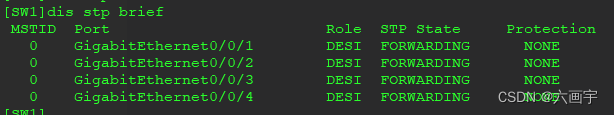

2.据题目要求配置mstp生成树，并找出阻塞口

sw1

stp mode mstp
