SCADA系统架构全解析：从整体式到网络化的演进之路

在工业自动化领域，SCADA（数据采集与监控）系统如同工业生产的"数字神经系统"，其架构演进折射出工业控制技术的进化轨迹。本文将系统解析三代SCADA架构的技术特征，并探讨其发展趋势。

SCADA架构演进史：从封闭到开放

整体式架构

技术特征

集中控制：单主机架构（中央主站）直接管理所有远程终端单元（RTU）

通信协议：Modbus RTU、DNP3等串行协议通过RS-485/232连接RTU

硬件紧耦合：专用工业计算机与定制化软件深度绑定

实时性能：指令响应时间<100ms（具体数值取决于通信距离与负载），适用于关键过程控制

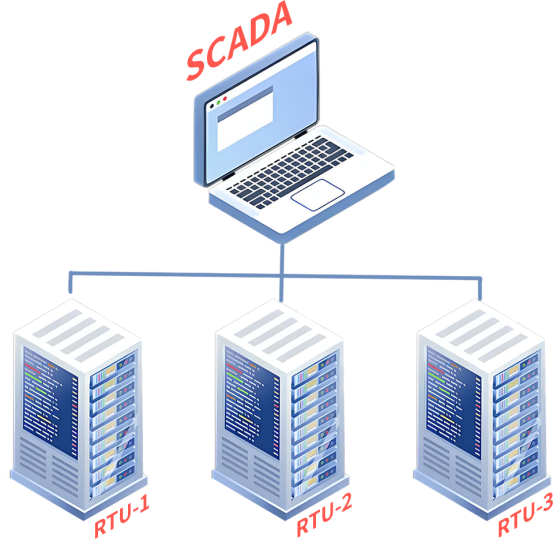

典型拓扑

技术局限

单点故障风险：主站宕机导致系统瘫痪

扩展性差：节点数受限于串行总线负载能力

专有协议：不同厂商设备难以互操作

应用场景

独立产线监控（如单条注塑生产线）

高安全性要求场景（早期核电控制系统）

关键设备监控（发电机组状态监测）

分布式架构

技术升级

网络基础：以太网替代串行总线，TCP/IP协议实现局域网互联

协议开放：TCP/IP协议栈支持跨平台通信

功能解耦：：工业服务器、历史数据库、报警服务器等组件分布式部署

冗余设计：HSR/PRP并行冗余协议（IEC 62439-3）

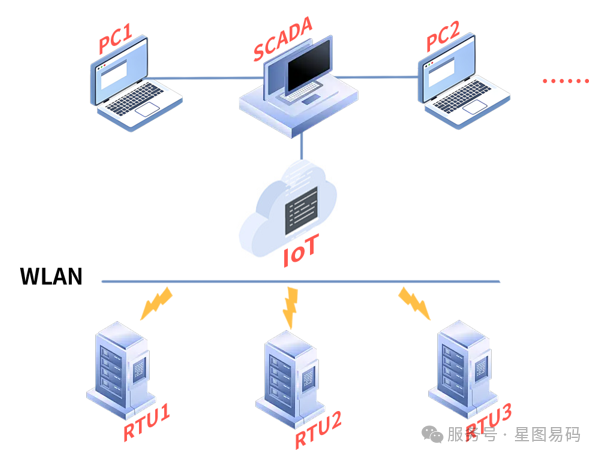

拓扑演进

典型应用

汽车制造厂（冲压-焊装-涂装车间联动）

区域供水系统（多泵站协同调度）

中型变电站群监控

网络化架构

技术特征

广域互联：通过VPN/5G专网与卫星通信实现跨地域系统集成

云边协同：边缘计算节点与云端平台数据同步

开放标准：OPC UA PubSub over TSN（IEEE 802.1Qbv）实现控制网络确定性传输

数字孪生：基于物理机理模型与实时数据融合的三维可视化映射

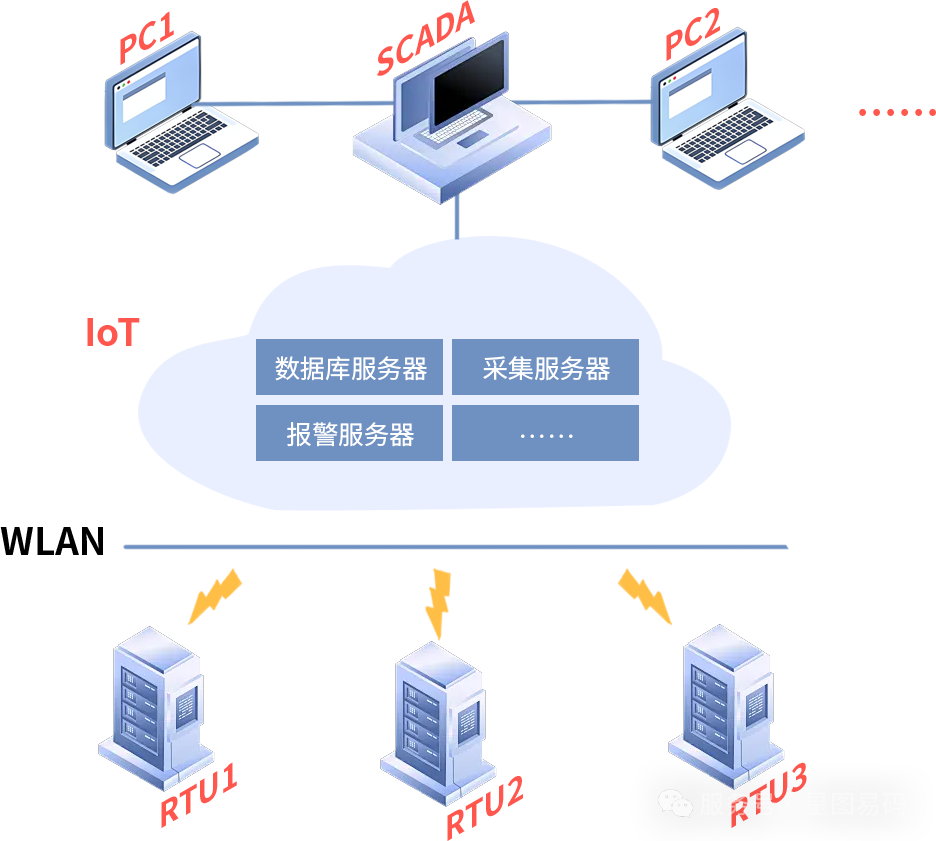

典型架构

性能飞跃

百万级数据点处理能力

TLS 1.2/1.3传输加密（支持AES-256）

容器化应用部署

应用场景

跨国油气管道监控（如中俄东线SCADA）

新能源场站集群（风光储联合调度）

智能制造园区（跨企业生产协同）

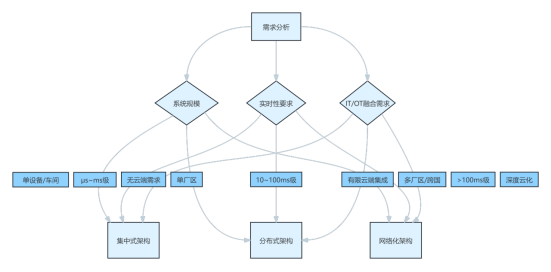

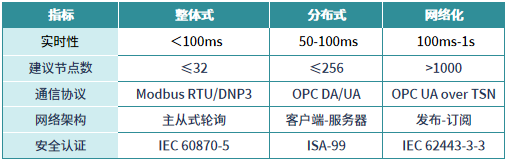

SCADA架构选型的"三大考量"

企业在选择SCADA架构时，需要重点评估以下维度：

实时性需求：如电力调度系统需要毫秒级响应，而能源管理系统可接受秒级延迟

系统规模：小型产线可能只需集中式架构，而跨国企业则需要网络化部署

安全要求：关键基础设施往往需要物理隔离的专用网络

星图易码SCADA的架构适配之道

基于对不同架构特性的深刻理解，星图易码SCADA平台提供灵活的部署方案——混合架构支持，可实现：

关键设备层：保留硬实时控制

厂区层：分布式架构保证局部自治

企业层：网络化架构实现全局优化

SCADA技术的未来趋势

当前SCADA技术正朝着三个方向发展：

云化部署：利用云计算弹性扩展的优势

边缘智能：在数据源头进行预处理和分析

数字孪生：构建虚实映射的监控体系

这些创新不仅提升了系统性能，更推动了工业运营模式的变革。
