图像梯度处理

最新推荐文章于 2024-08-15 20:14:34 发布

原创最新推荐文章于 2024-08-15 20:14:34 发布 · 482 阅读

2 ·

CC 4.0 BY-SA版权

文章标签：

#opencv #计算机视觉 #cv #边缘检测

OpenCV 专栏收录该内容

15 篇文章

订阅专栏

文章目录

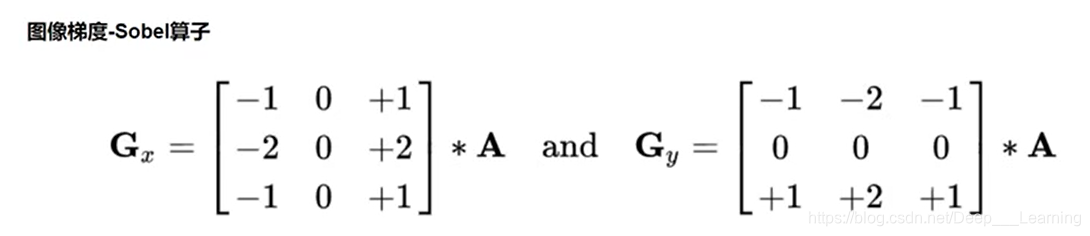

Sobel算子

在这里插入图片描述

import cv2
import numpy as np
img=cv2.imread('../res/pie.png',cv2.IMREAD_GRAYSCALE)
cv2.imshow("img",img)
cv2.waitKey(0)
cv2.destroyAllWindows()

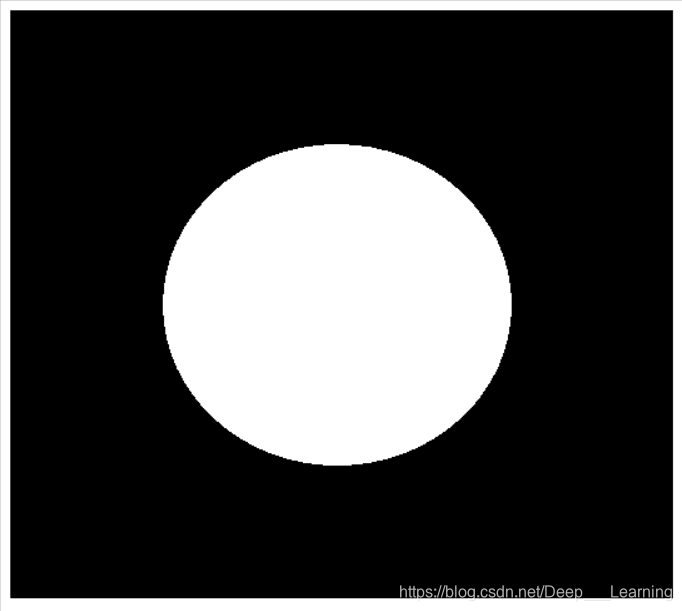

原始图像：
在这里插入图片描述

def cv_show(img,name):
    cv2.imshow(name,img)
    cv2.waitKey(0)
    cv2.destroyAllWindows()

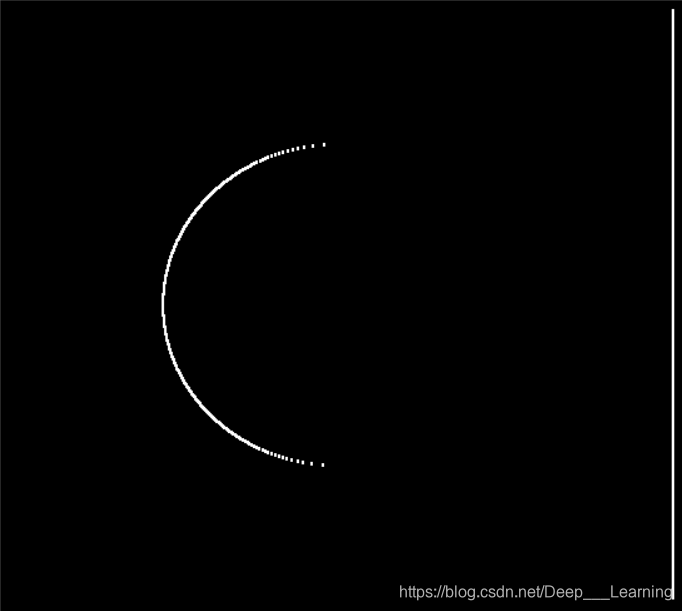

sobelx=cv2.Sobel(img,cv2.CV_64F,1,0,ksize=3)
cv_show(sobelx,'sobelx')

在这里插入图片描述

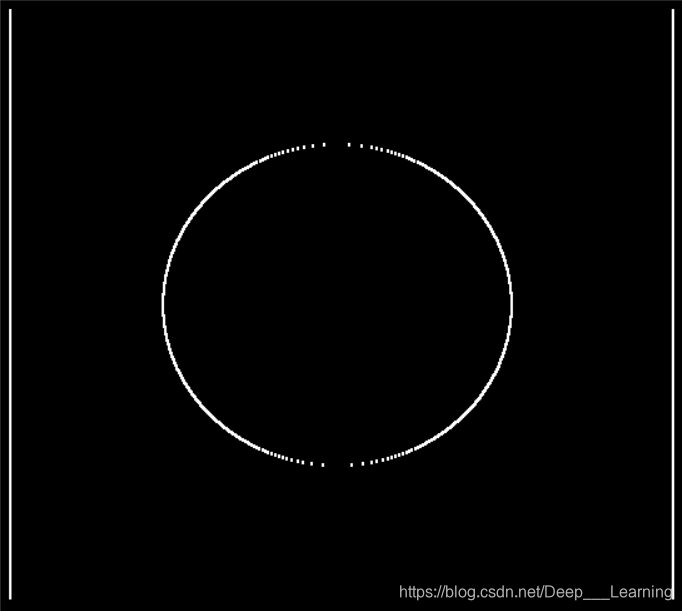

sobelx=cv2.Sobel(img,cv2.CV_64F,1,0,ksize=3)
sobelx=cv2.convertScaleAbs(sobelx)
cv_show(sobelx,'sobelx')

在这里插入图片描述

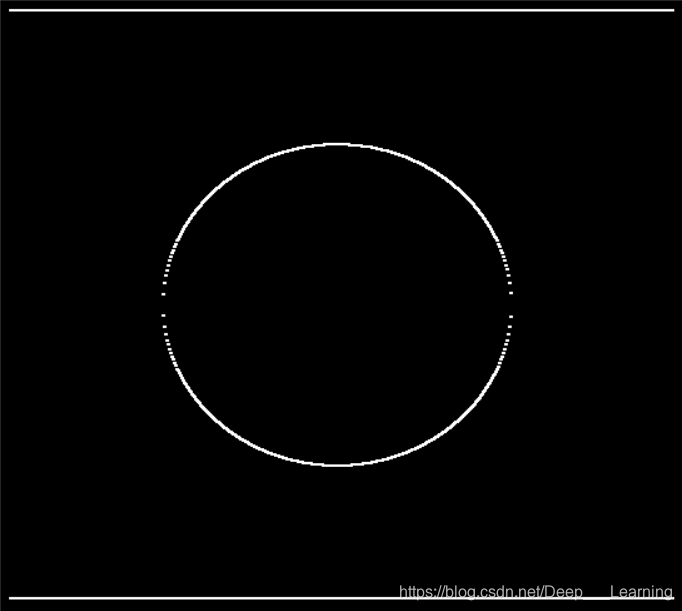

sobely=cv2.Sobel(img,cv2.CV_64F,0,1,ksize=3)
sobely=cv2.convertScaleAbs(sobely)
cv_show(sobely,'sobely')

在这里插入图片描述

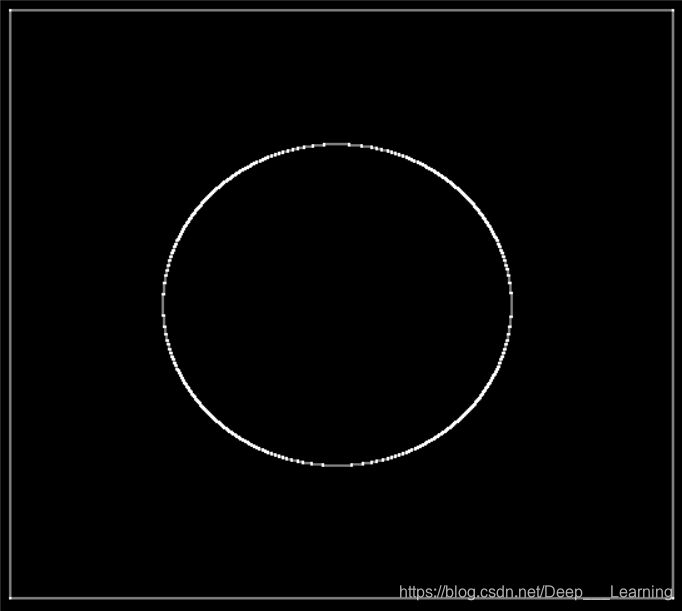

分别计算x和y，再求和

sobelxy=cv2.addWeighted(sobelx,0.5,sobely,0.5,0)
cv_show(sobelxy,'sobelxy')

在这里插入图片描述

img=cv2.imread('../res/lena.jpg',cv2.IMREAD_GRAYSCALE)
sobelx=cv2.Sobel(img,cv2.CV_64F,1,0,ksize=3)
sobelx=cv2.convertScaleAbs(sobelx)
sobely=cv2.Sobel(img,cv2.CV_64F,0,1,ksize=3)
sobely=cv2.convertScaleAbs(sobely)
sobelxy=cv2.addWeighted(sobelx,0.5,sobely,0.5,0)
cv_show(sobelxy,'sobelxy')

原始图像：
在这里插入图片描述

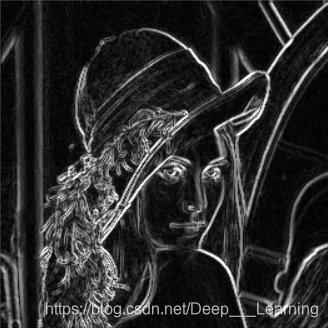

处理后的图像：

在这里插入图片描述

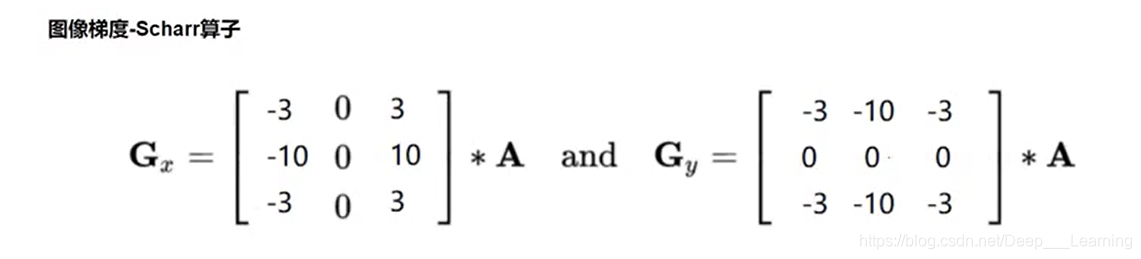

Scharr算子

在这里插入图片描述

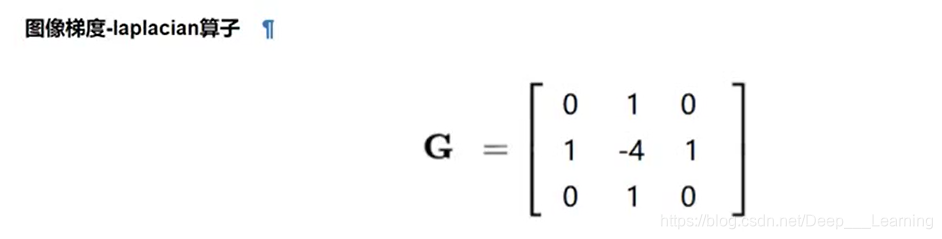

laplacian算子

在这里插入图片描述

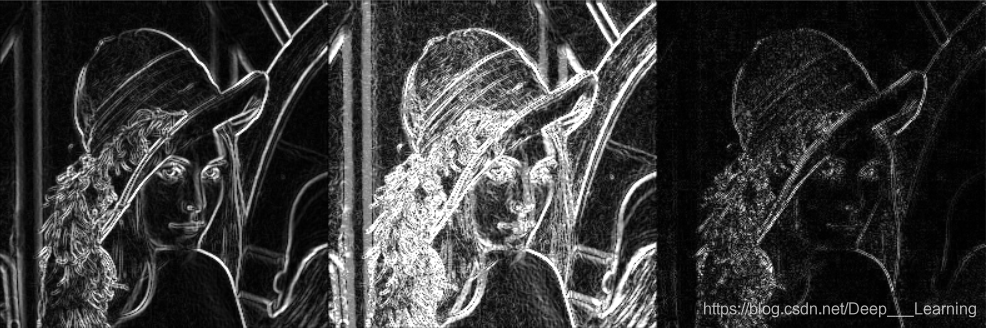

不同算子的差异

# 不同算子的差异
img=cv2.imread('../res/lena.jpg',cv2.IMREAD_GRAYSCALE)
sobelx=cv2.Sobel(img,cv2.CV_64F,1,0,ksize=3)
sobely=cv2.Sobel(img,cv2.CV_64F,0,1,ksize=3)
sobelx=cv2.convertScaleAbs(sobelx)
sobely=cv2.convertScaleAbs(sobely)
sobelxy=cv2.addWeighted(sobelx,0.5,sobely,0.5,0)

scharrx=cv2.Scharr(img,cv2.CV_64F,1,0)
scharry=cv2.Scharr(img,cv2.CV_64F,0,1)
scharrx=cv2.convertScaleAbs(scharrx)
scharry=cv2.convertScaleAbs(scharry)
scharrxy=cv2.addWeighted(scharrx,0.5,scharry,0.5,0)

laplacian=cv2.Laplacian(img,cv2.CV_64F)
laplacian=cv2.convertScaleAbs(laplacian)

result=np.hstack((sobelxy,scharrxy,laplacian))
cv_show(result,'result')
