一、问题描述

相同的MOS管进行并联或者串联,它们等价的MOS管与原MOS管在宽长比上有什么联系与区别?

二、问题分析

首先考虑MOS管M1和M2串联的情况,如图1所示。因M1和M2是相同的MOS管,所以他们的阈值电压 V T V_{T} VT相同。

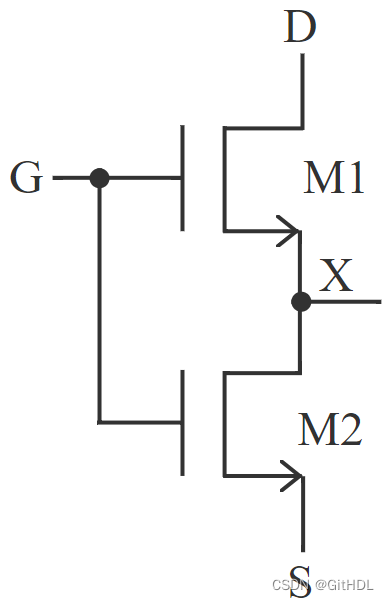

图1 MOS管M1和M2串联

图1 MOS管M1和M2串联

若M1处于导通状态,则

V G − V X − V T > 0 V_{G} - V_{X} - V_{T} > 0 VGVXVT>0

V G − V T > V X # ( 1 ) \begin{matrix} V_{G} - V_{T} > V_{X}\#\left( 1 \right) \\ \end{matrix} VGVT>VX#(1)

对于M2而言,若处于饱和状态,则

V G − V S − V T < V X − V S V_{G} - V_{S} - V_{T} < V_{X} - V_{S} VGVSVT<VXVS

V G − V T < V X # ( 2 ) \begin{matrix} V_{G} - V_{T} < V_{X}\#\left( 2 \right) \\ \end{matrix} VGVT<VX#(2)

综上可以发现公式(1)和公式(2)矛盾。因此,在M1导通的状态下,M2不可能处于饱和状态。

第一种情况:

M1和M2都处于线性区,则等效的MOS管M处于线性区。流过M1的漏源电流表示为

I D S 1 = 1 2 μ n C ox ( W L ) 1 [ 2 ( V G − V X − V T ) ( V D − V X ) − ( V D − V X ) 2 ] I_{DS1} = \frac{1}{2}\mu_{n}C_{\text{ox}}\left( \frac{W}{L} \right)_{1}\left\lbrack 2\left( V_{G} - V_{X} - V_{T} \right)\left( V_{D} - V_{X} \right) - \left( V_{D} - V_{X} \right)^{2} \right\rbrack IDS1=21μnCox(LW)1[2(VGVXVT)(VDVX)(VDVX)2]

对上式进行变形得

I D S 1 = 1 2 μ n C ox ( W L ) 1 [ 2 ( V G − V X − V T ) − ( V D − V X ) ] ( V D − V X ) I_{DS1} = \frac{1}{2}\mu_{n}C_{\text{ox}}\left( \frac{W}{L} \right)_{1}\left\lbrack 2\left( V_{G} - V_{X} - V_{T} \right) - \left( V_{D} - V_{X} \right) \right\rbrack\left( V_{D} - V_{X} \right) IDS1=21μnCox(LW)1[2(VGVXVT)(VDVX)](VDVX)

  = 1 2 μ n C ox ( W L ) 1 [ 2 ( V G − V T ) − ( V D + V X ) ] ( V D − V X ) \ =\frac{1}{2}\mu_{n}C_{\text{ox}}\left( \frac{W}{L} \right)_{1}\left\lbrack 2\left( V_{G} - V_{T} \right) - \left( V_{D} + V_{X} \right) \right\rbrack\left( V_{D} - V_{X} \right)  =21μnCox(LW)1[2(VGVT)(VD+VX)](VDVX)

V G − V T V_{G} - V_{T} VGVT作为整体考虑,可以得到

I D S 1 =   1 2 μ n C ox ( W L ) 1 [ ( V G − V T − V X ) + ( V G − V T − V D ) ] [ ( V G − V T − V X ) − ( V G − V T − V D ) ]    I_{DS1} = \ \frac{1}{2}\mu_{n}C_{\text{ox}}\left( \frac{W}{L} \right)_{1}\left\lbrack \left( V_{G} - V_{T} - V_{X} \right) + \left( {V_{G} - V_{T} - V}_{D} \right) \right\rbrack\left\lbrack \left( V_{G} - V_{T} - V_{X} \right) - \left( {V_{G} - V_{T} - V}_{D} \right) \right\rbrack\text{\ \ } IDS1= 21μnCox(LW)1[(VGVTVX)+(VGVTVD)][(VGVTVX)(VGVTVD)]

化简则有

I D S 1   =   1 2 μ n C ox ( W L ) 1 [ ( V G − V T − V X ) 2 − ( V G − V T − V D ) 2 ] # ( 3 ) \begin{matrix} I_{DS1}\ = \ \frac{1}{2}\mu_{n}C_{\text{ox}}\left( \frac{W}{L} \right)_{1}\left\lbrack \left( V_{G} - V_{T} - V_{X} \right)^{2} - \left( V_{G} - V_{T} - V_{D} \right)^{2} \right\rbrack\#\left( 3 \right) \\ \end{matrix} IDS1 = 21μnCox(LW)1[(VGVTVX)2(VGVTVD)2]#(3)

同理可以得到

I D S 2 = 1 2 μ n C ox ( W L ) 2 [ 2 ( V G − V S − V T ) ( V X − V S ) − ( V X − V S ) 2 ] I_{DS2} = \frac{1}{2}\mu_{n}C_{\text{ox}}\left( \frac{W}{L} \right)_{2}\left\lbrack 2\left( V_{G} - V_{S} - V_{T} \right)\left( V_{X} - V_{S} \right) - \left( V_{X} - V_{S} \right)^{2} \right\rbrack IDS2=21μnCox(LW)2[2(VGVSVT)(V
