IGP高级特性-STUB-ROUTE-stub路由器

• OSPf与BGP联动
  • 当一台设备故障的时候，切换流量到备用设备，然后等故障设备恢复的时候ibgp恢复的快，会先将流量发送至先前故障的设备，然后先前故障设备却没有去往目的ebgp的路由信息，则导致流量丢失。
  • 解决方案：配置联动，将故障恢复的设备设置为stub路由器，在与BGP联动的时候暂时会让它通告的lsa链路度量值为最大（65535），从而导致其他路由器不会选择给它发送流量。
  • 命令：stub-router on-startup（重启时） interval 时间间隔 5s-65535s 配置重启时默认500s，没有配置关键字重启时为最大值

配置步骤：

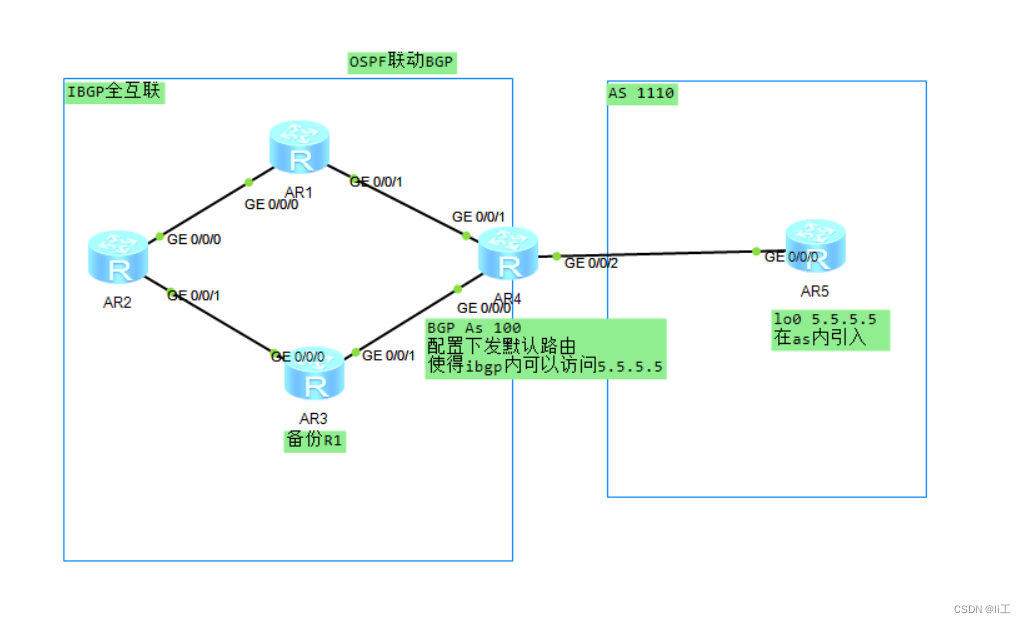

        1.配置IBGP全互联，配置R4和R5的BGP连接

        2.在R2和R5上配置loopback接口，作为测试地址，R5上在bgp宣告该地址

        3.在R4上配置ospf下发默认路由，使得ibgp可以访问R5

[R4-ospf-1]
[R4-ospf-1]default-route-advertise always

        4.配置R1上OSPF和BGP联动

[R1]ospf 1
[R1-ospf-1]
[R1-ospf-1]stub-router on-startup  //未配置间隔时间，默认最大65535s

        5.将R1保存并关机重启，在R2上执行多次ping命令：ping -c 1000 5.5.5.5，查看对应的表项

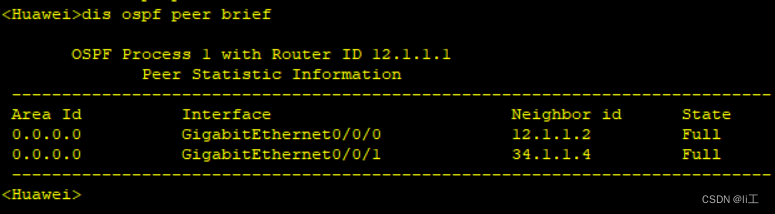

R4上查询路由表，在R1上查看邻居关系已经建立

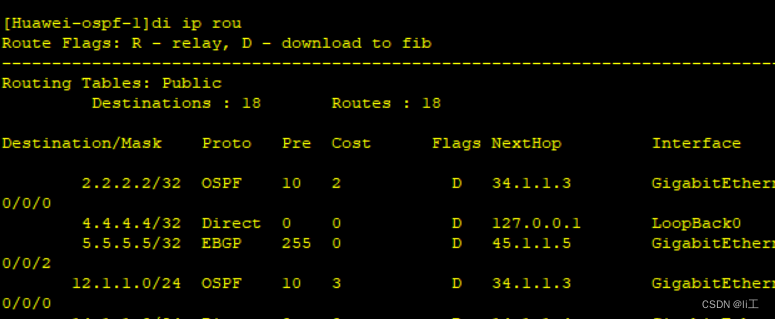

查看路由表，邻居已经建立但是没有下一跳为R1

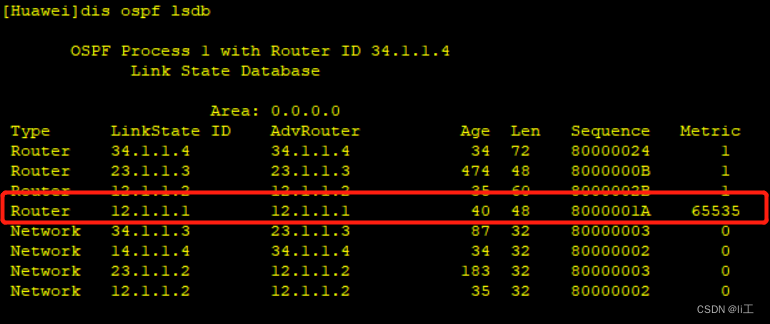

 查看lsdb-链路状态数据库，看到开销为最大的来自R1的路由

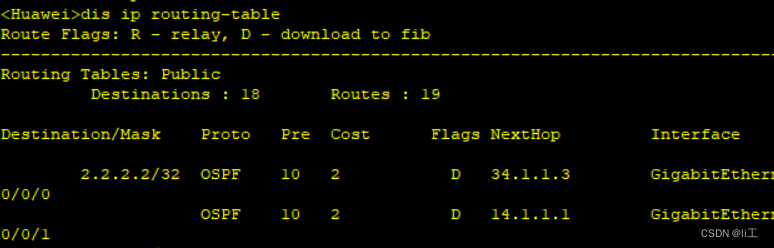

 等待联动默认时间结束，出现等价路由
