51单片机入门_03_电子电路基础（TTL电平；单片机就是学习如何控制IO口和内部寄存器；电阻电容；电路原理图；网络编号；单片机最小系统结构原理图解析；基本时序）

本篇将会讲一些电子电路的基础知识，如果缺乏这部分知识，在学习单片机的过程中最多只能感性的认知，很难上升到理性的认知。如果电路原理图都看不懂自己是无法写出程序的。 单片机学习既是学习硬件又是学习软件，属于软硬件结合。

1. 电平特性

单片机是一种数字集成芯片，数字电路中只有两种电平：高电平和低电平

1.1 TTL电平

• 高电平： 5v
• 低电平： 0v

TTL电平信号被利用的最多是因为通常数据表示采用二进制，5V等价于逻辑"1"，0v等价于逻辑“0”，TTL电平规定高电平输出电压>2.4V，低电平输出电压<0.4V（上面提到的高电平5v是一个理想值，实际中可能因为环境的干扰无法达到5v，但是只要大于2.4v也算是高电压，同理低电平也是一样的）。

数字电路和绝大多数的微型控制器使用的都是TTL电平。

1.2 RS232电平

计算机串口使用的是RS232电平

• 高电平:-12V
• 低电平:+12V

单片机与计算机串口通信时需要使用电平转换芯片，把RS232电平转为TTL电平后单片机才能识别。

此处为什么要介绍RS232电平呢？这是因为单片机烧录程序的时候会有一条数据线接到电脑USB口，这就存在一个单片机和计算机交互的问题，这里使用的就是串口通信，这个过程中就需要进行电平转换。

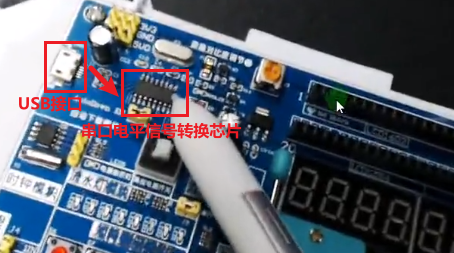

下图红色方框框选的就是串口电平信号转换芯片，涉及串口通信的都会有这个芯片。

2. 单片机IO口介绍

I/O口是基本输入Input/输出0utput接口，单片机对外围设备的控制都是通过I/O口来进行的(输出高低电平)。接收外部控制也是通过I/O口来读取外部电压信号。

2.1 8051单片机引脚介绍

下图左侧为8051单片机的引脚图，虽然后期使用的均为STC89C52芯片，但是引脚这些是完全相同的。

上图中的1-20,21-40是其引脚编号，表示一共有40个脚。

• 第40个引脚为Vcc表示电源引脚，用来接正电源；第20脚为Vss，表示接地的引脚，单片机要工作肯定是需要接电源的，这两个脚就是提供电源的。
• 1脚P1.0-8脚的P1.7就是IO口，P开头的表示IO口，P1.0-P1.7一共有8位IO口
• 9脚位RST，是复位脚，其功能在后边也会介绍到
• 10脚P3.0-17脚P3.
