Oculus分享：为挑战性环境优化6DoF控制器追踪

尤其是针对具有挑战性的追踪环境

映维网曾在九月和十一月分享了关于Oculus Constellation追踪系统的相关细节，其中负责AR/VR设备输入追踪的Facebook工程经理安德鲁·梅利姆（Andrew Melim）撰文介绍了他们是如何用基于Constellation追踪的控制器来提高交互保真度，以及在最近版本更新中所采用的最新LED匹配方案。日前，安德鲁·梅利姆再次撰文的介绍了他们为进一步优化和强化Oculus Insight控制器追踪系统而付出的努力。下面是映维网的具体整理：

延伸阅读：深入探索Oculus Insight如何提高追踪保真度，确保内向外追踪系统性能

延伸阅读：Oculus揭秘Touch控制器追踪技术：LED 匹配

Facebook进一步介绍关于最近用以优化控制器追踪性能的版本更新，尤其是针对具有挑战性的追踪环境，如包含圣诞树或假日装饰灯具的空间。由于Facebook的追踪系统是基于检测和几何匹配小簇红外光，所以假日季期间将呈现重大的挑战，因为它要在包含数百个光点blob的背景下正确追踪控制器，而系统可能会将其误认为是控制器。

1. 追踪挑战

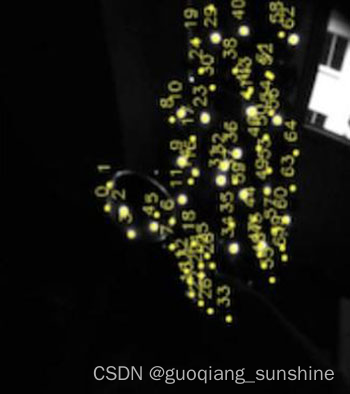

当控制器位于圣诞树前时，Insight追踪系统所感知的画面将如下所示。右侧的黄点是系统检测到的所有潜在控制器LED。如你所见，无论是来自圣诞树，装饰吊灯，还是其他可能存在的灯串，外部光源都会给系统定位控制器的LED带来挑战。

1. 图中的其他光源对追踪算法提出了一定的挑战：
2. 更多的光点blob会导致分割和匹配的计算时间增加。
3. 若无关于控制器在上一帧中的位置信息，如果控制器介于装饰灯具的离群值范围内，则系统几乎不可能计算姿势。
4. 就算存在先前的信息，即便是单个错误的LED都会造成错误地匹配，从而导致追踪失败。
5. 由于Quest的严格计算预算，计算时间的任何增加都可能造成camera的掉帧。

面对上述挑战，在假日装饰灯附近的环境中进行控制器追踪非常困难，并且除非用户关闭灯具或将其移至其他房间，否则可能会导致错误。但Facebook希望人们什么时候都能够在家里享Quest和Rift S的乐趣，所以Facebook专注于优化追踪系统。

2. 解决方案

Facebook构建了两种主要方法来解决这个问题的不同方面：

首先，开发了一种可以检测环境中的固定3D灯源，并使用其3D位置来帮助拒绝这种光点blob的全新算法。映射外部点的过程类似于Insight追踪背后的系统。

要为这种固定的离群点创建精确的映射，需要系统计算它们的基本几何形状并对其在3D空间中的位置进行三角测量。系统将在游玩过程建立其追踪的标记列表。这种标记不仅存储离群点的位置，同时存储称为协方差的不确定性值。这种不确定性可以帮助提高系统当标记为固定时的判断精度。一旦在同一位置多次看到相同的标记，系统就会予以确认并在追踪过程忽略相关的光点blob。

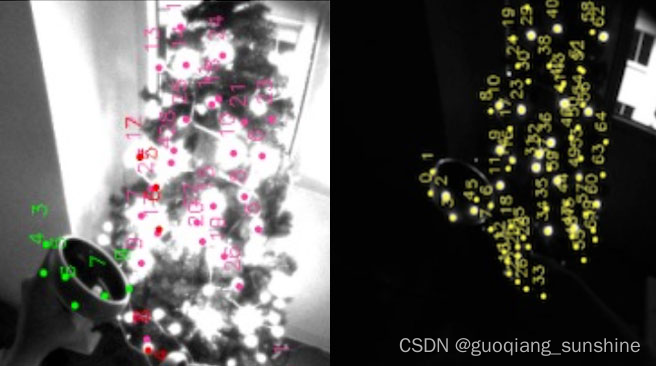

在下面的并排图像中，你可以看到新算法（左侧）识别出粉红色标记和绿色标记。其中，粉红色为圣诞树灯具的光点blob，而绿色则为控制器LED的光点blob。

一旦绘制了固定标记，系统就会将它们投影到camera视图，从而获取其在每一帧中的像素位置。在所述位置检测到的光点blob（通过特定阈值内的误差度量来测量）不会用于匹配。进行删减后，系统将获得一个非常有可能是控制器blob的非固定blob索引列表。但是，仅追踪固定的标记不足以确保可靠的追踪。在最具挑战性的环境中，我们希望系统在处理之前先剔除明显不正确的光源。

所以，Facebook通过内部测试分析为何会发生追踪不匹配。Facebook发现通常的情况是，由于姿态匹配，不匹配的控制器blob尺寸会错误，如假定姿态接近时blob太小。综上所述，图像中的显式blob尺寸基本可根据以下因素进行预测：

1. LED与摄像头的距离
2. 入射到LED的入射角
3. 图像blob到图像中心的距离
4. 图像Blob椭圆在图像空间中的方向

考虑到这种关系，Facebook尝试了不同的方法来将上述输入信号建模为输出。Facebook发现由于塑料的折射效应，几何建模相当不准确，而机器学习方法（尤其是小型神经网络）能带来最高的精确度。

Facebook利用Caffe2训练了一个极小且针对性极强的CNN卷积神经网络，从而验证明显太大或太小而无法成为控制器blob的blob。Facebook对特定的内部采集数据集进行了训练，并发现这与映射标记结合时能够明显减少离群值数量的有效方法。

3. 结果

通过这种优化，追踪系统的性能在充满挑战的环境中（如假日季期间常见的环境）有了显著改善。最大的改进是显著减少了数据丢失的数量，并几乎消除了在密集外部照明情况下不正确的LED匹配。我们发现这能够改善用户体验，同时希望Quest和Rift S用户能够全年无缝地享受VR的乐趣。
