MPLS-VN 实验

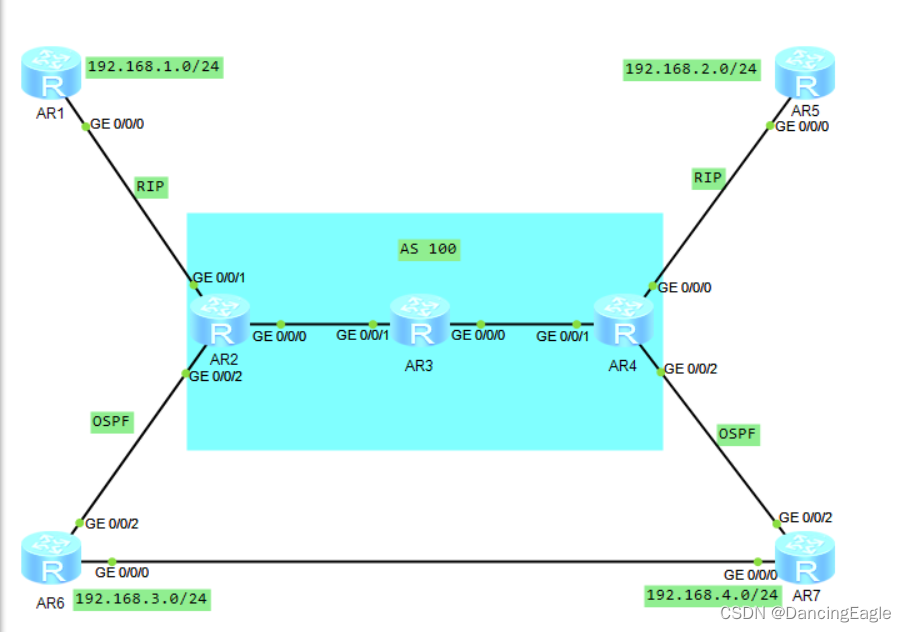

拓扑结构
在这里插入图片描述
要求
1.如图连接拓扑，合理规划IP地址，R1、R5、R6、R7各种创建一个环回，IP地址分别为192.168.1.0 、192.168.2.0、192.168.3.0、192.168.4.0 ；
2.AS 100内使用IGP协议为OSPF ，如图运行动态路由协议；
3.要求R1-R5之间启用MPLS VPN ； R6-R7之间启用MPLS VPN；
4.将两条VPN 进行合并；
5.R6-R7之间使用OSPF协议，要求R6-R7之间的私有IP地址通信优先使用MPLS，R6-R7之间的直连为备份

思路及步骤

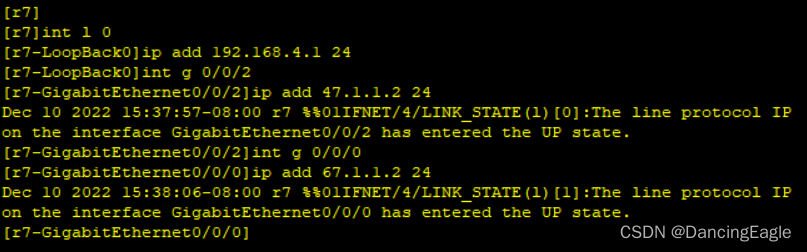

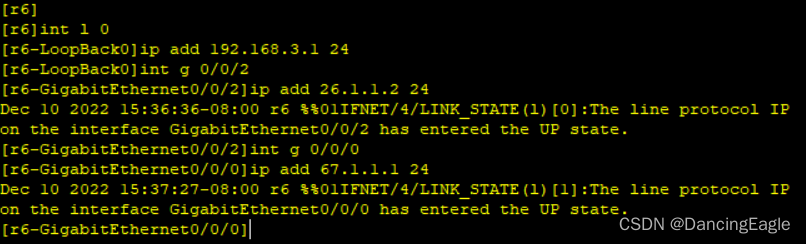

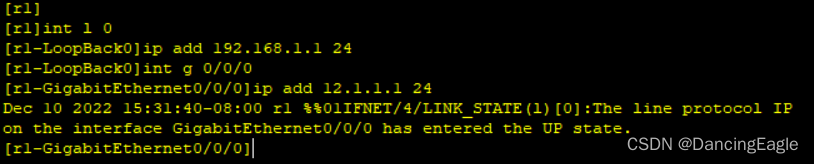

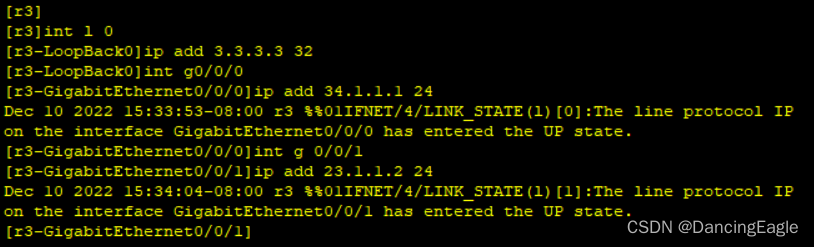

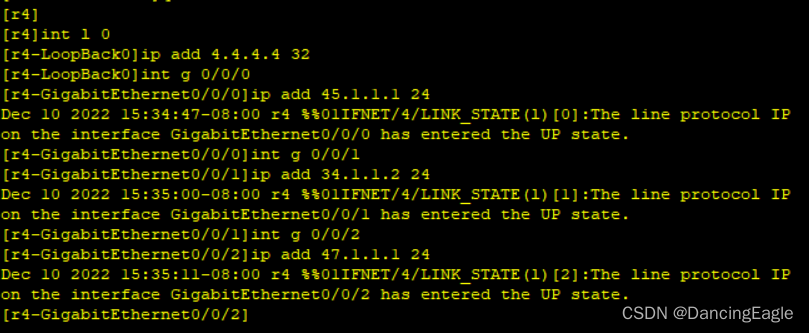

配置IP地址
在这里插入图片描述

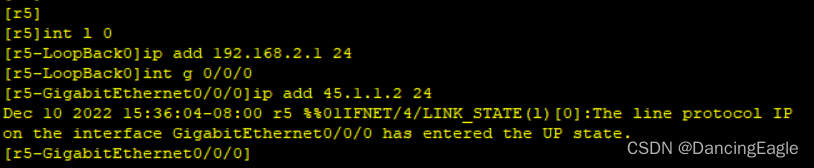

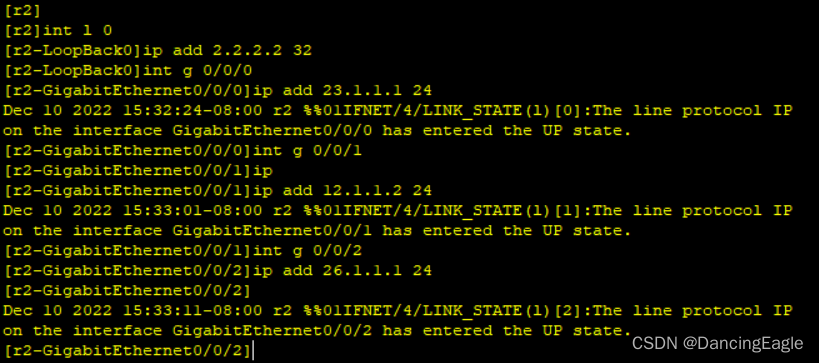

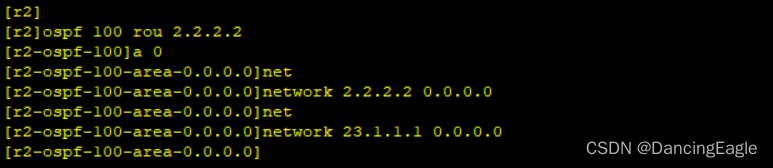

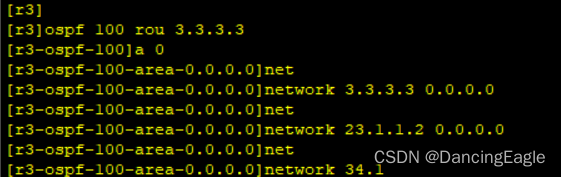

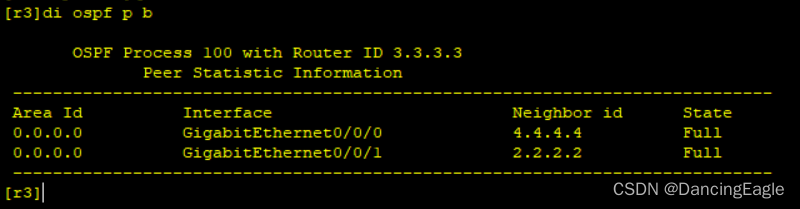

AS 100内配置
在这里插入图片描述

查看：

创建VRF

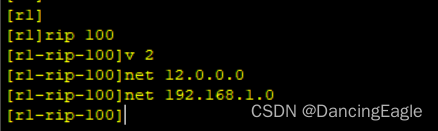

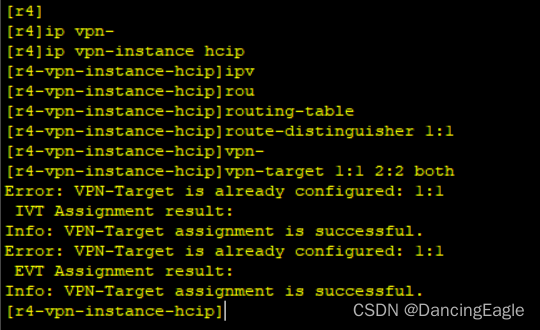

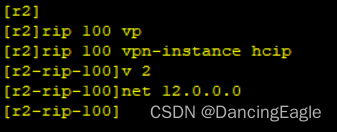

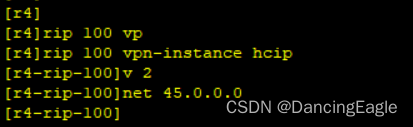

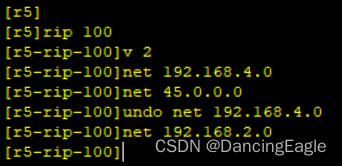

启用RIP协议
在这里插入图片描述

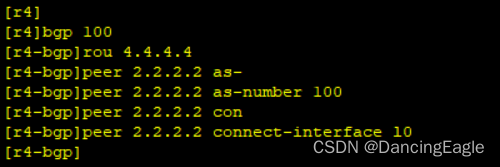

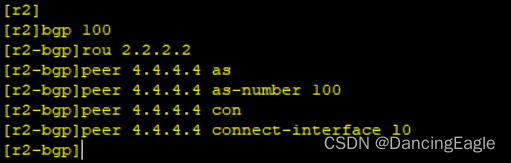

建立BGP邻居
在这里插入图片描述

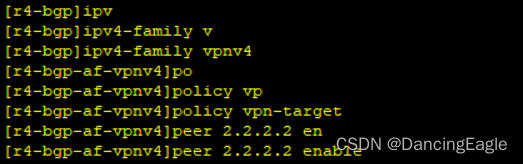

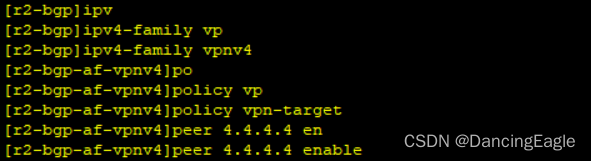

激活vpnv4-bgp
在这里插入图片描述

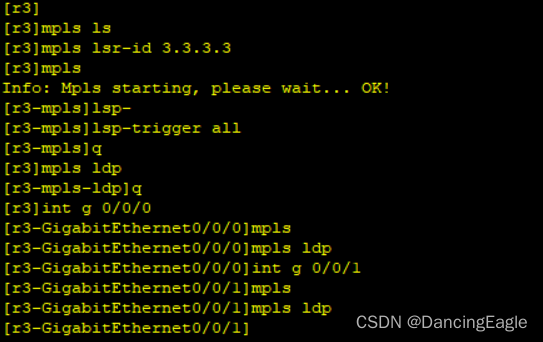

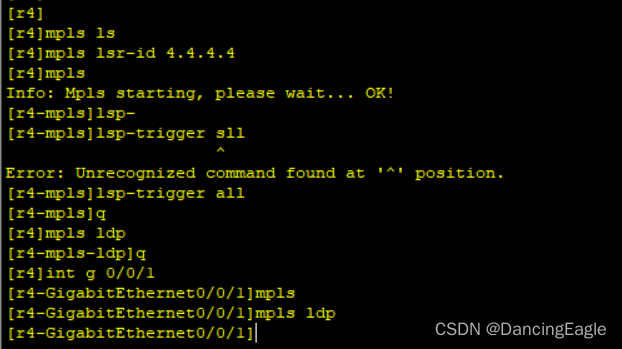

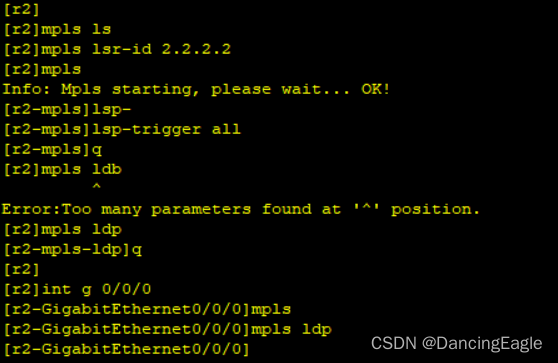

启用MPLS
在这里插入图片描述

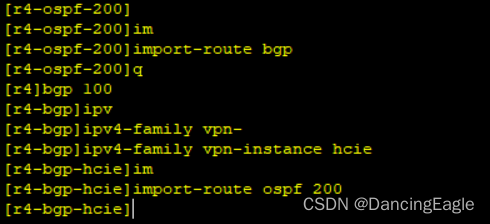

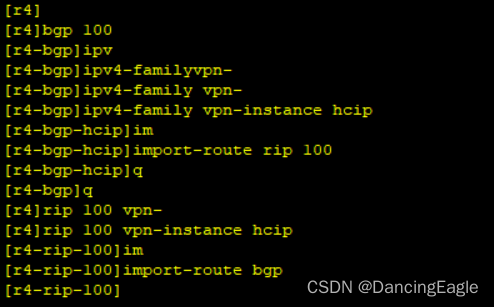

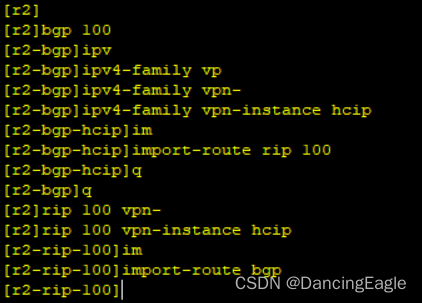

路由重发布
在这里插入图片描述

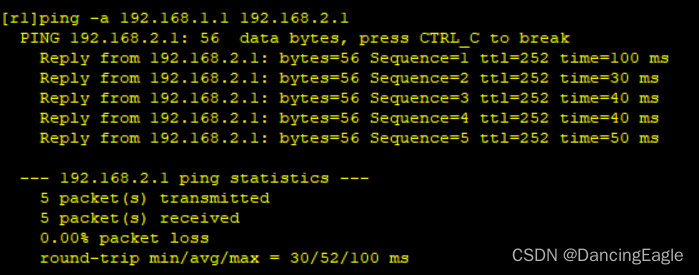

测试
在这里插入图片描述

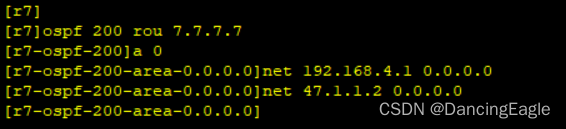

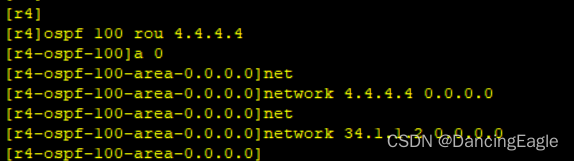

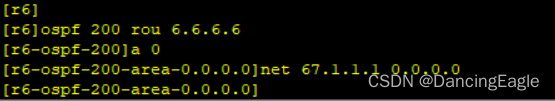

启用OSPF协议
在这里插入图片描述

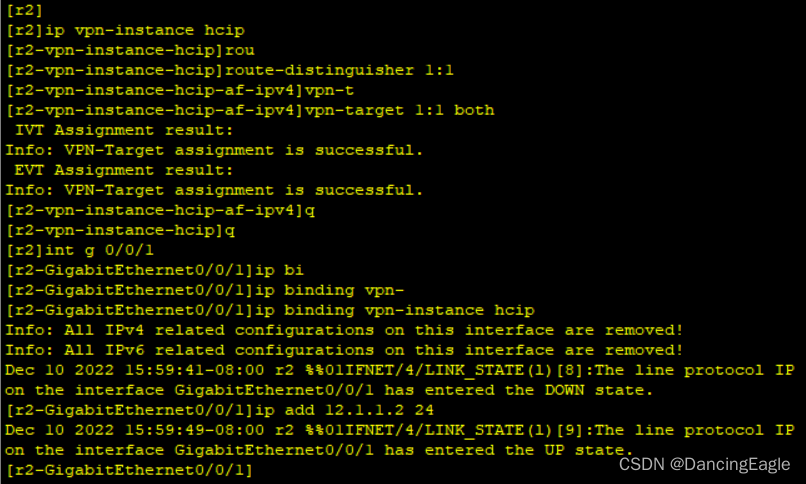

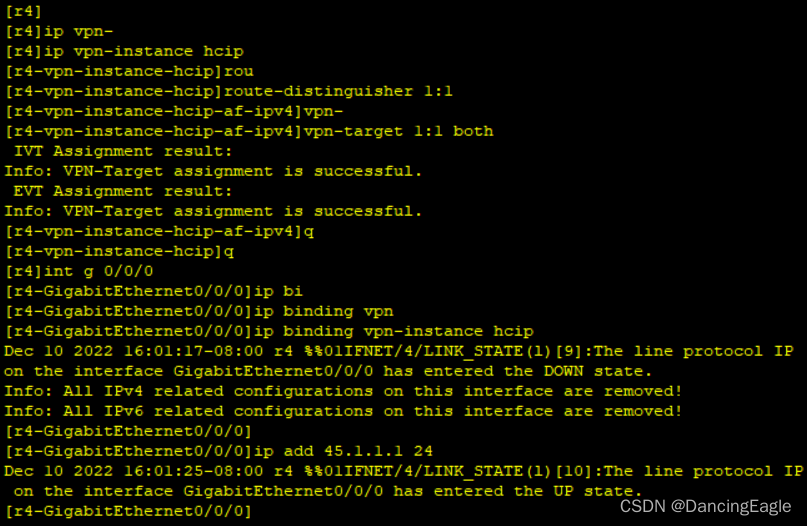

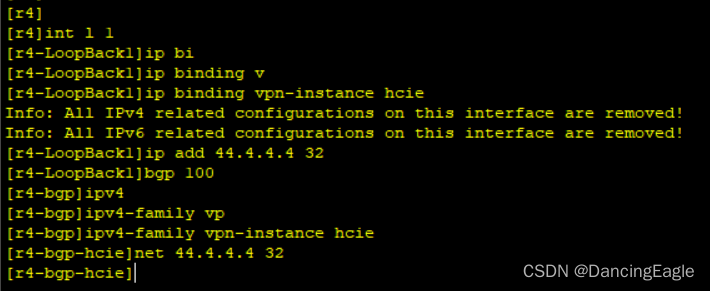

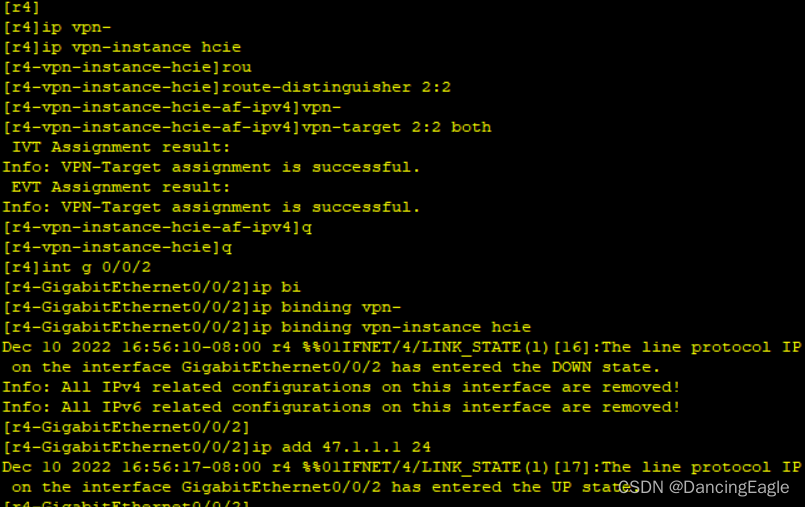

创建VRF
在这里插入图片描述

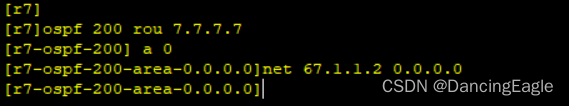

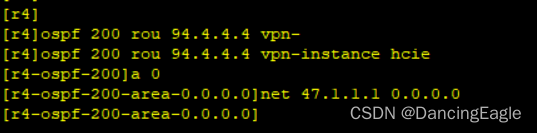

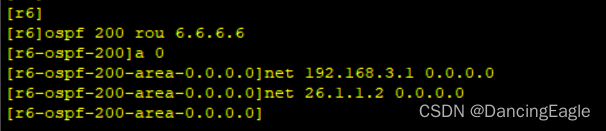

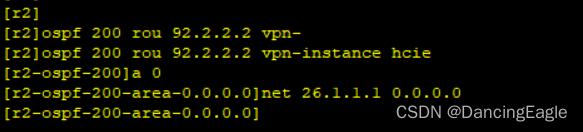

PE端开启OSPF
在这里插入图片描述

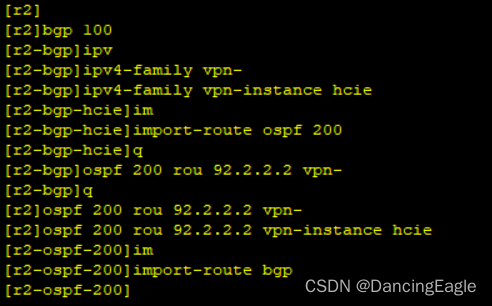

路由重发布
在这里插入图片描述

测试
在这里插入图片描述

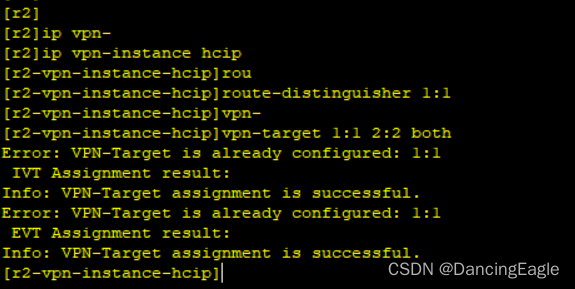

VPN合并
在这里插入图片描述

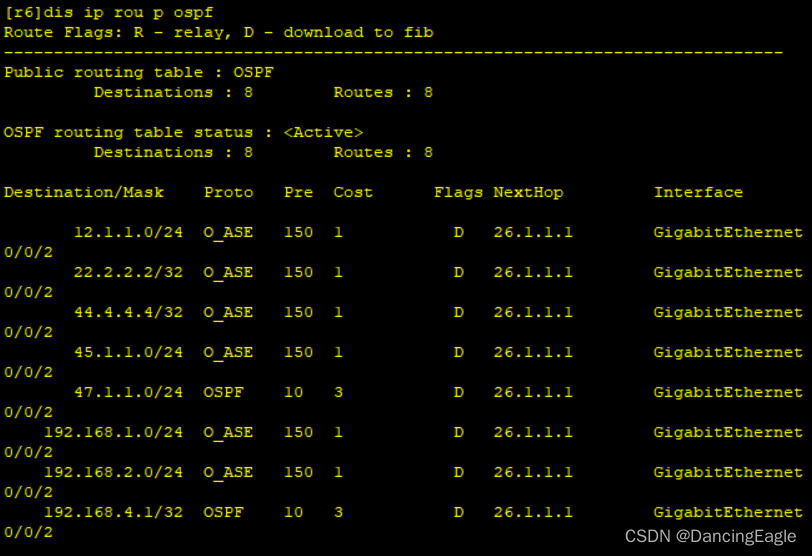

测试
在这里插入图片描述

SHAM-LINK
宣告接口
在这里插入图片描述

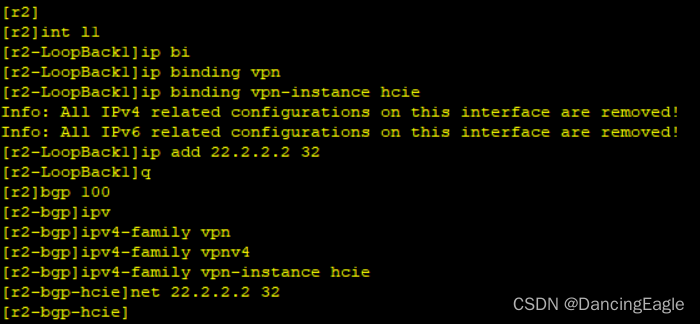

创建环回
在这里插入图片描述

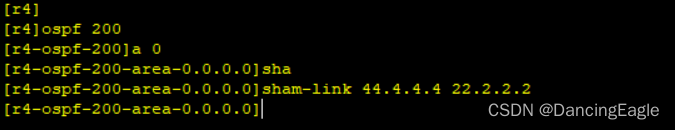

配置sham-link
在这里插入图片描述

修改cost值
在这里插入图片描述

结果
在这里插入图片描述

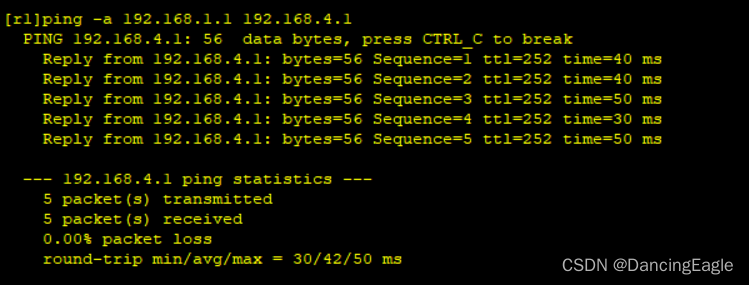

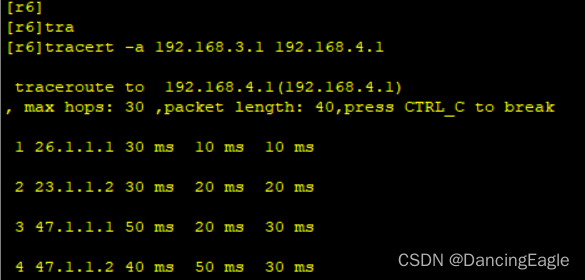

测试
在这里插入图片描述
