HCIA 综合实验

HCIA 综合实验

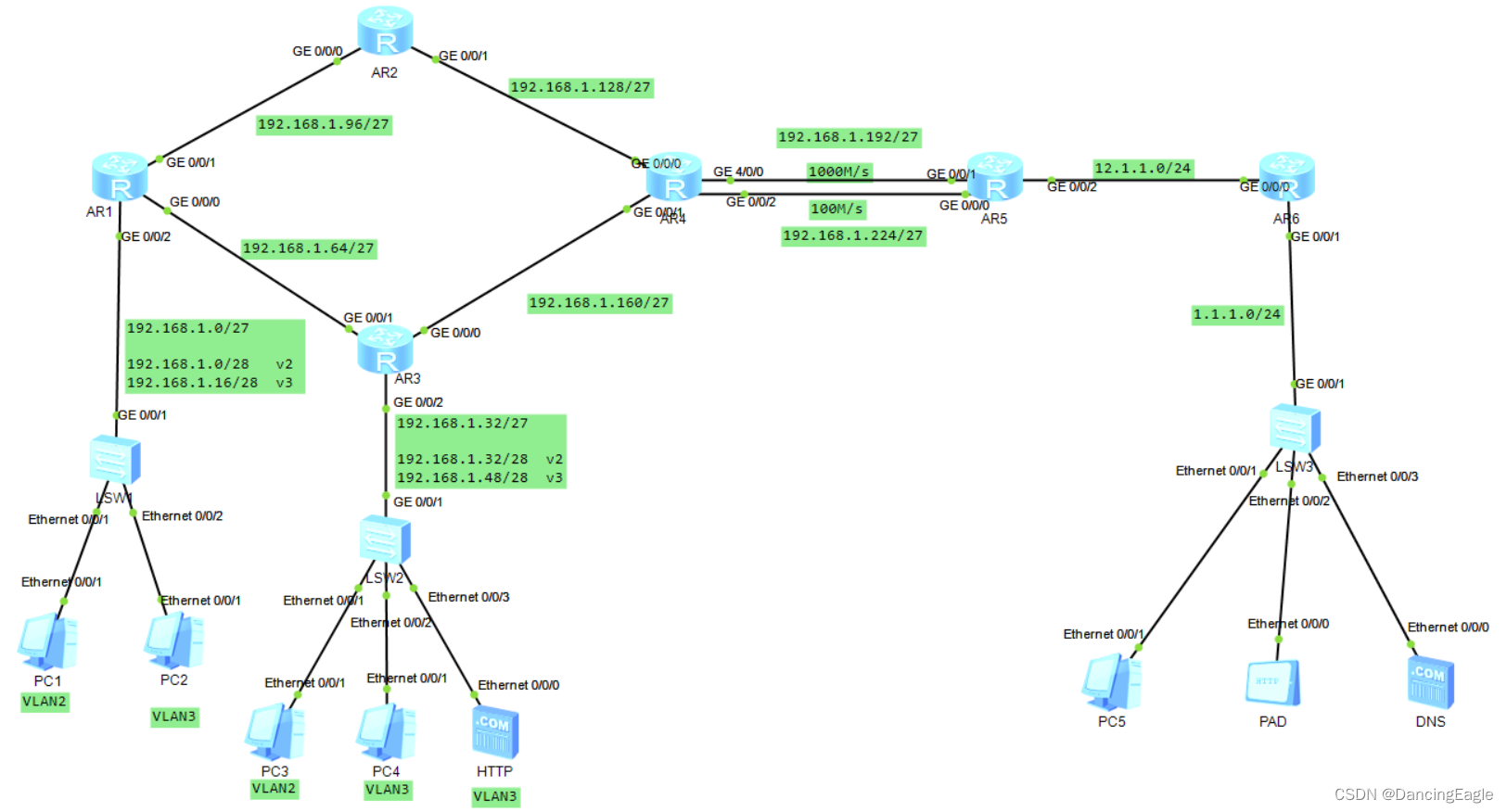

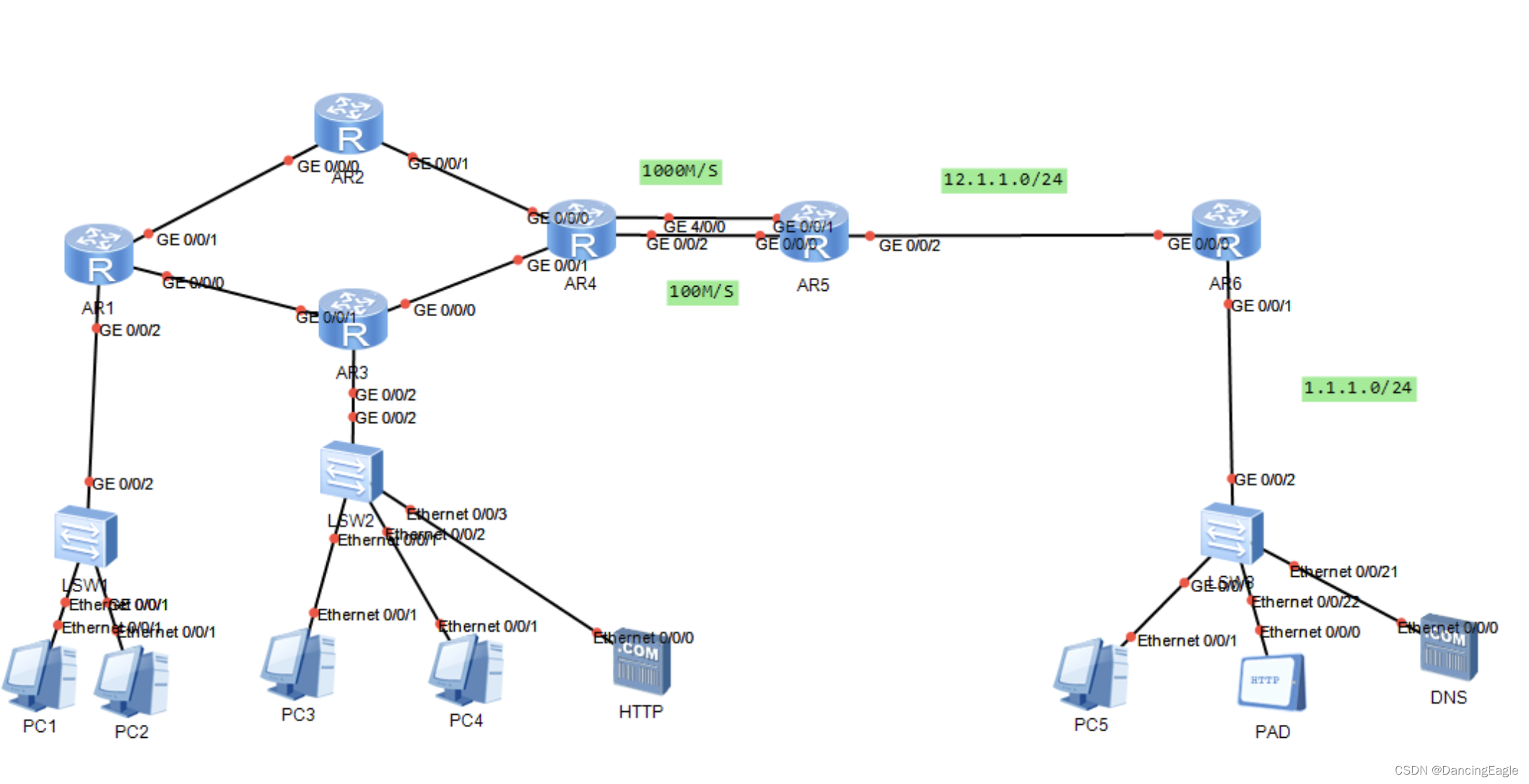

1. 拓扑结构

2. 要求
1）AR6理解为ISP设备，所连接的两个网段为公网；R1-R5构建为一个私有的局域网
2）AR6上只能进行ip地址配置，之后不得对该路由器进行其他任何配置
3）公网范围IP地址已经指定，剩余R1-R5整个私网使用192.168.1.0/24进行合理分配
4）PC1/3为划分到VLAN2，PC2/4/HTTP 服务器划分到VLAN3；PC1-4通过DHCP自动获取ip地址；
5）所有路由器路由表应尽量控制减少，预防出现环路，所有选路均为最佳路径；R4与R5之间正常使用1000M链路，1000M链路故障时自动切换到100m链路，整个网络仅使用静态路由协议
6）PC1—PC4均可ping通PC5，同时PC5可以通过域名www.beixin.com来访问http服务器
7）全网仅R1可以telnet登录R2

3. 分析
1）划分VLAN，将PC设备和HTTP服务器按要求分配给两个VLAN
2）配置trunk干道，给路由器端口配置子接口，保证信息传输
3）进行子网划分，给路由器端口配置IP
4）路由器上配置DHCP服务，给PC分配IP
5）做出私网公网区分，进行地址汇总，做到全网可达
6）配置HTTP服务器，使公网PC可以正常登入
7）在r2上配置telnet服务，并配置ACL，使得只有r1能登陆

4. 配置内容
子网划分

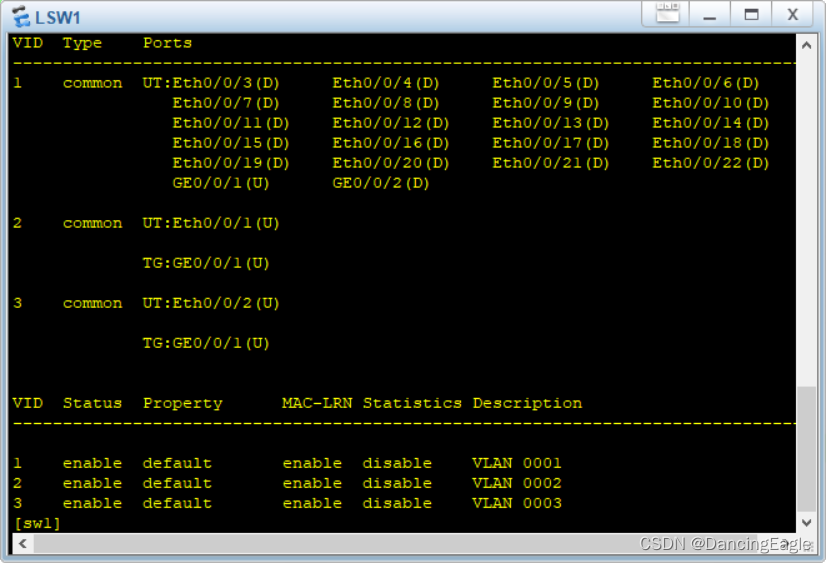

交换机sw1
创建vlan，划分接口

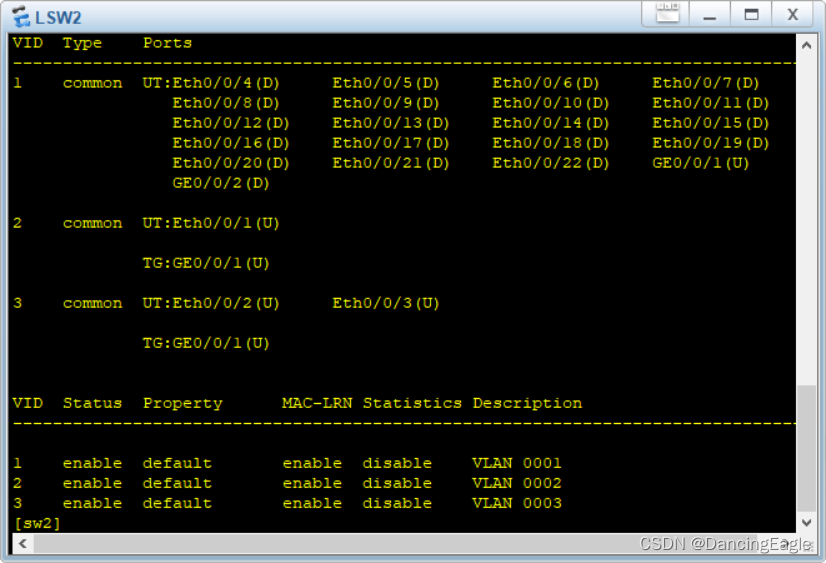

交换机sw2

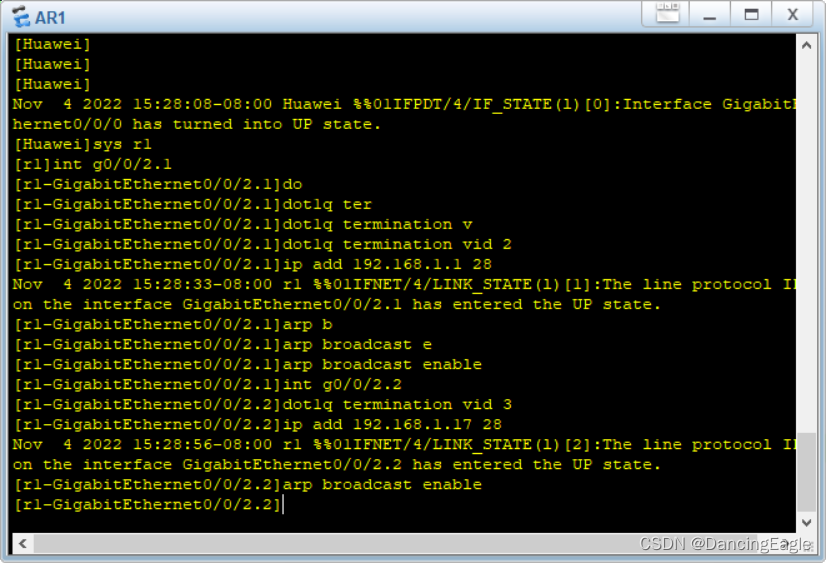

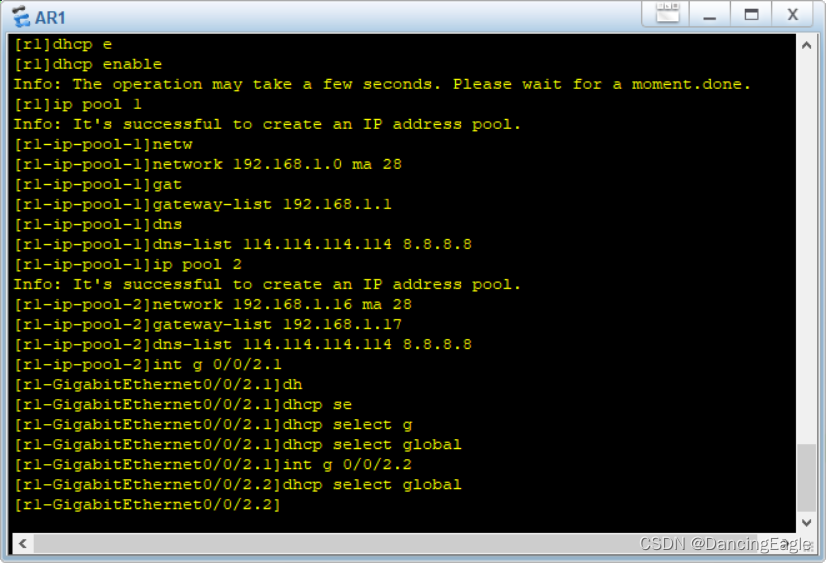

路由器r1
配置子接口，开启dhcp服务

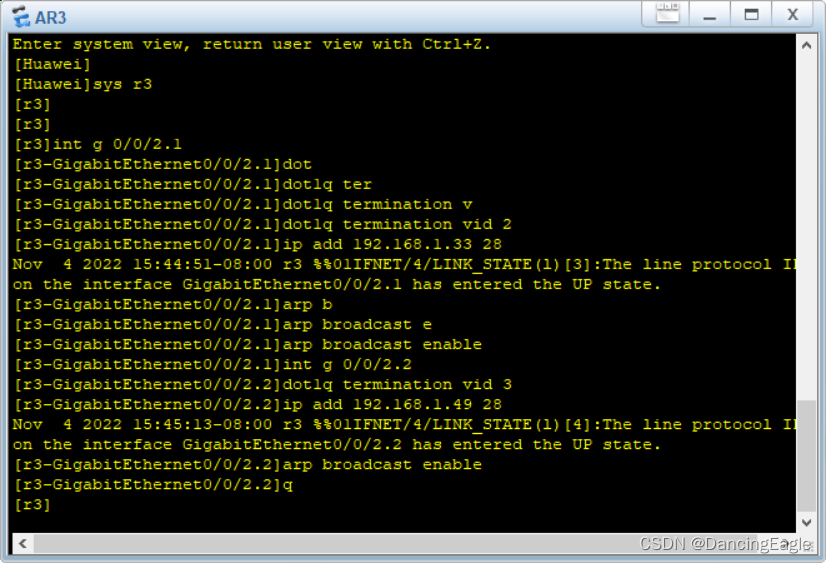

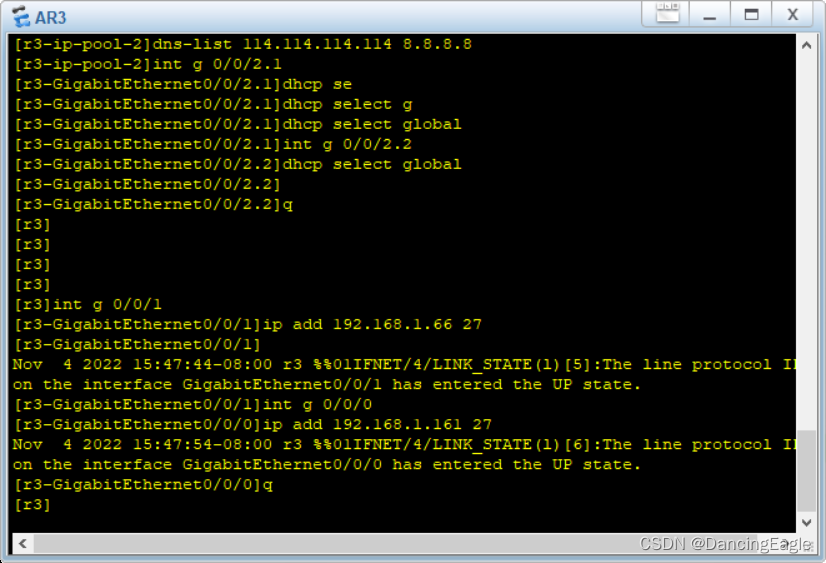

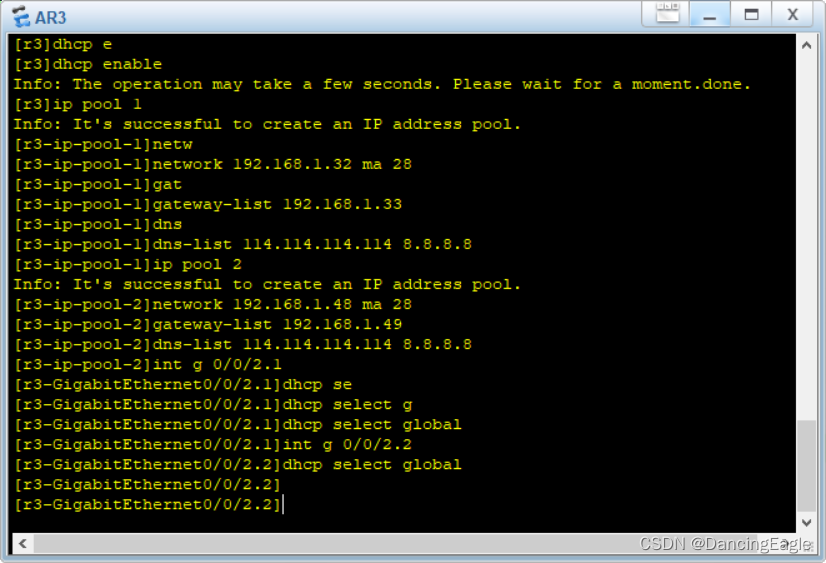

路由器r3


配置IP

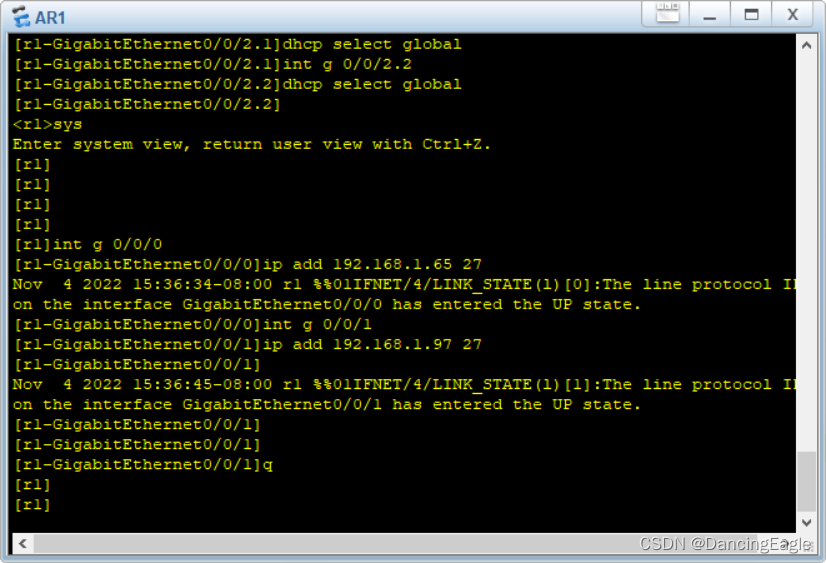

r1

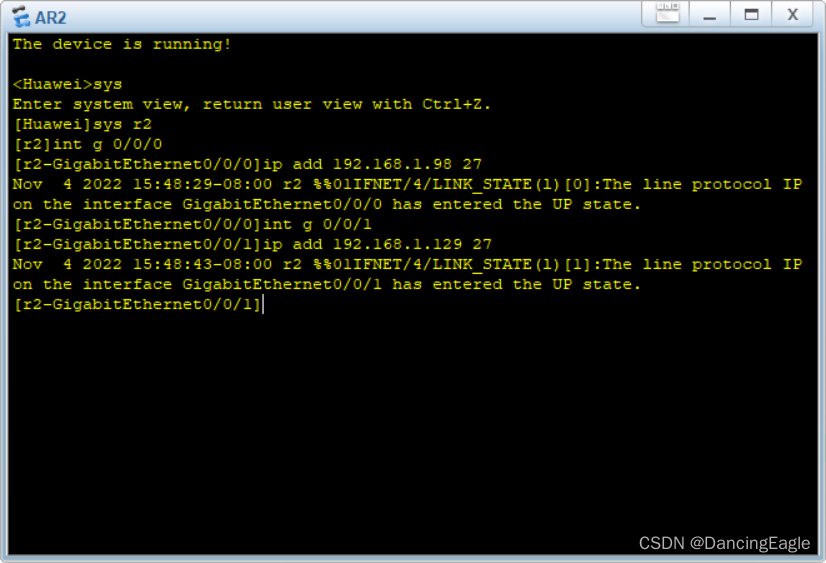

r2

r3

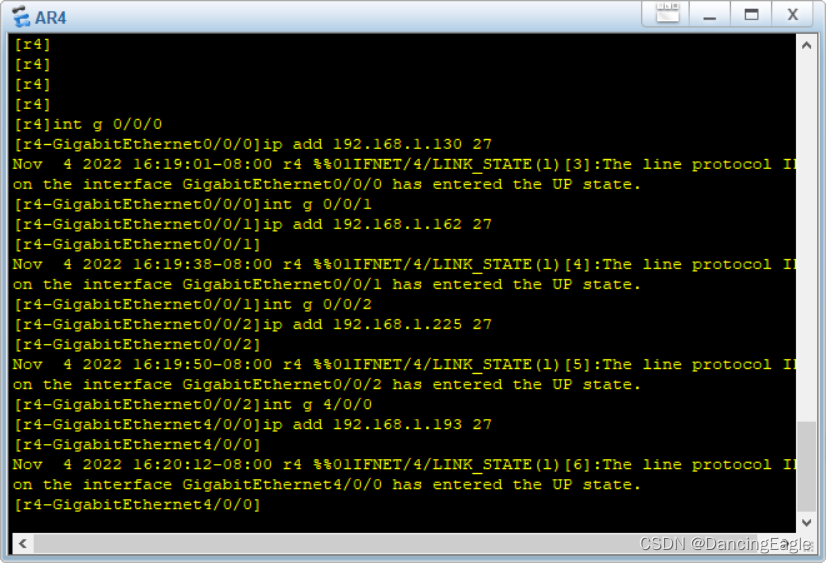

r4

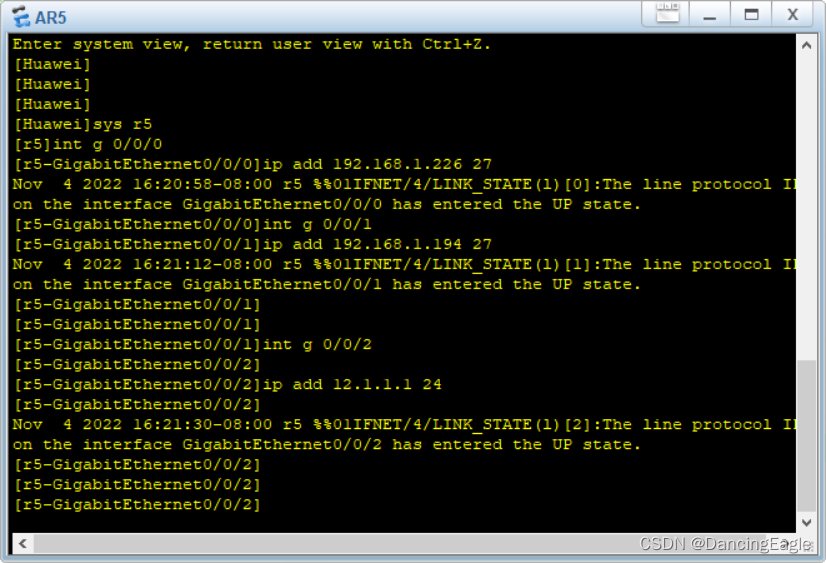

r5

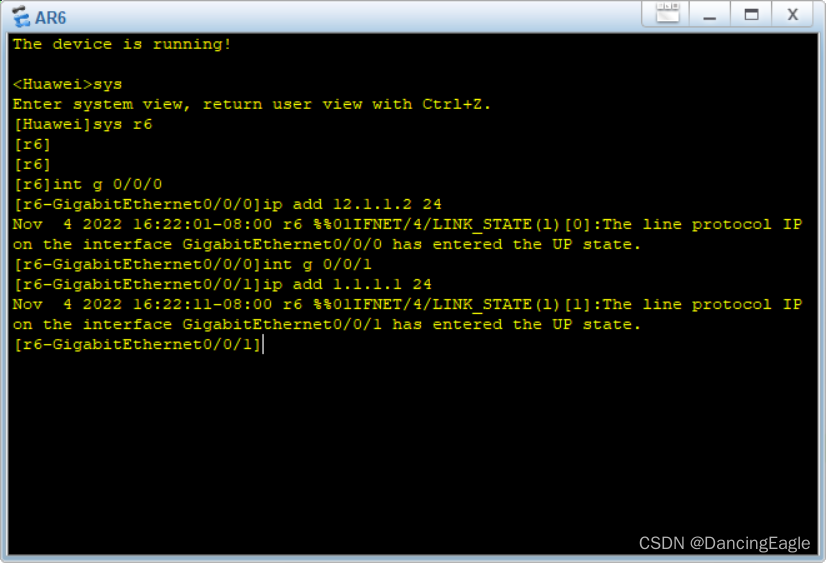

r6

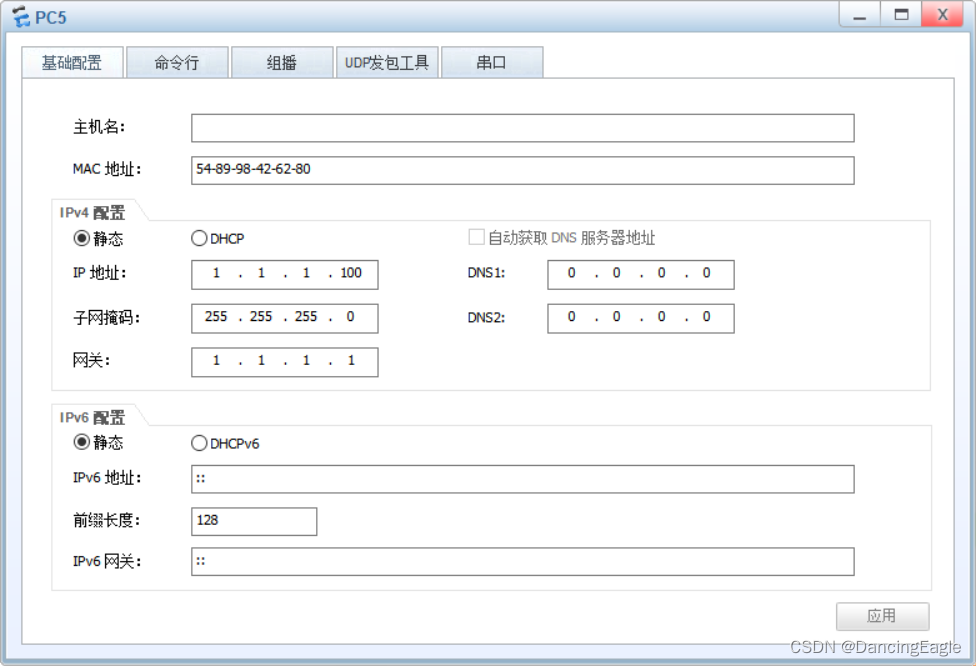

手动给PC5配置IP地址

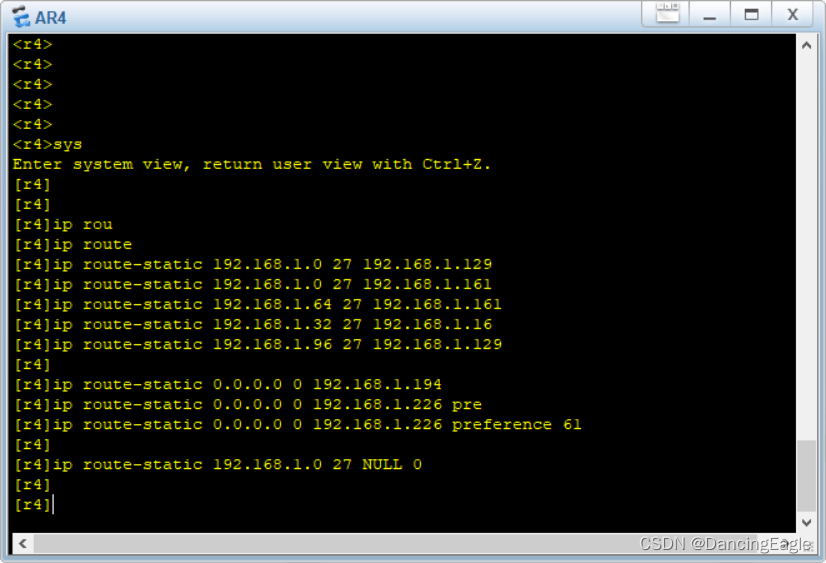

静态路由配置

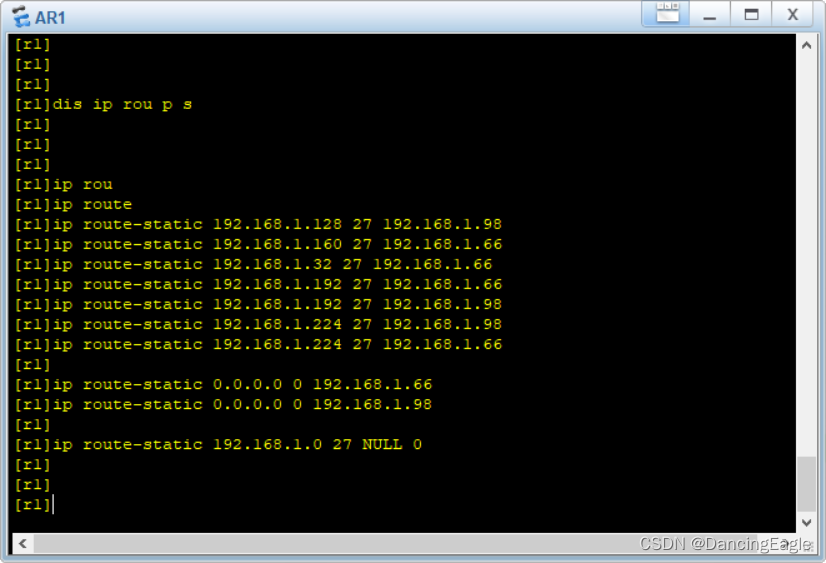

r1

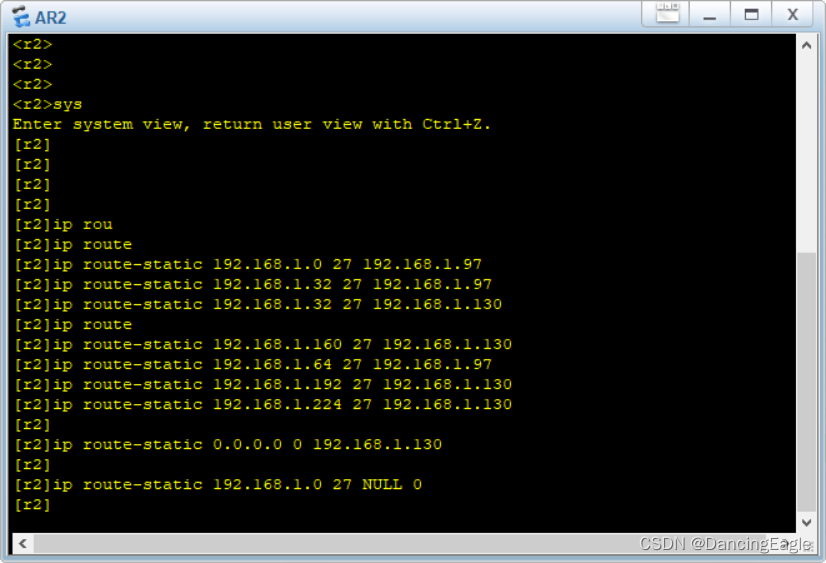

r2

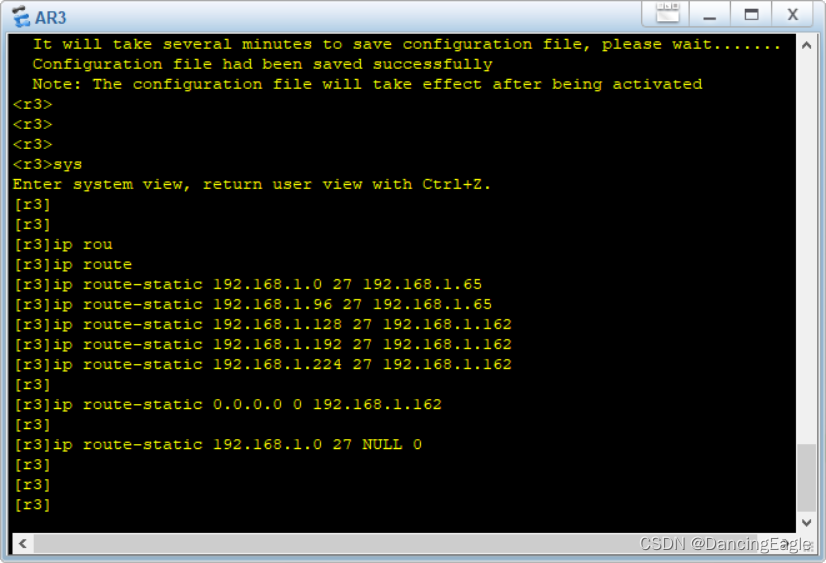

r3

r4

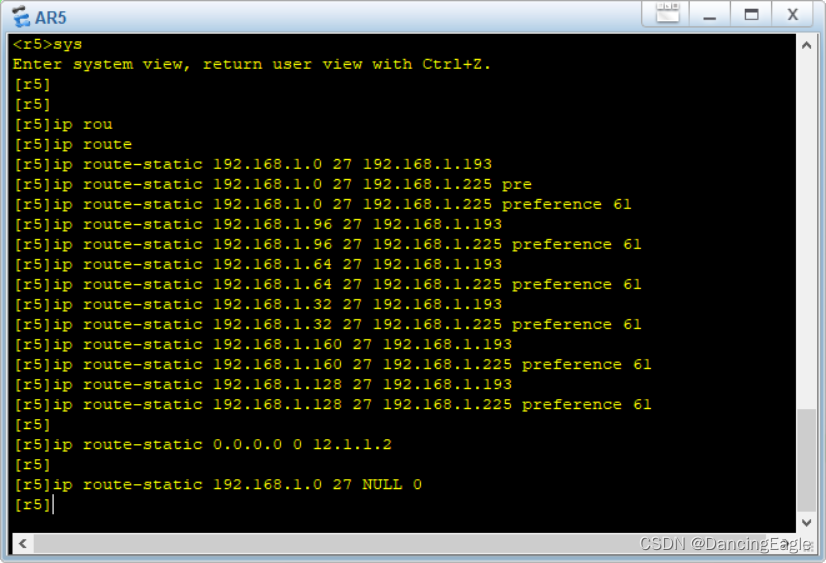

r5

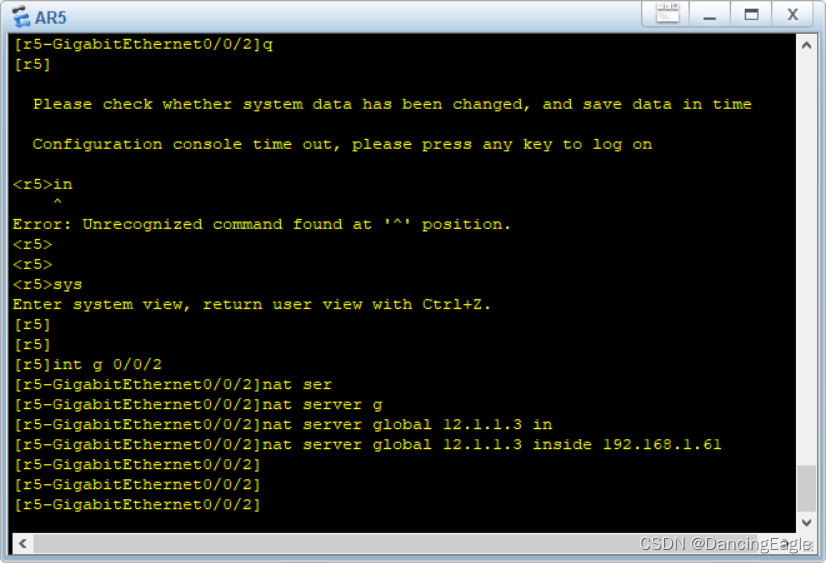

使用NAT进行地址汇总

r2

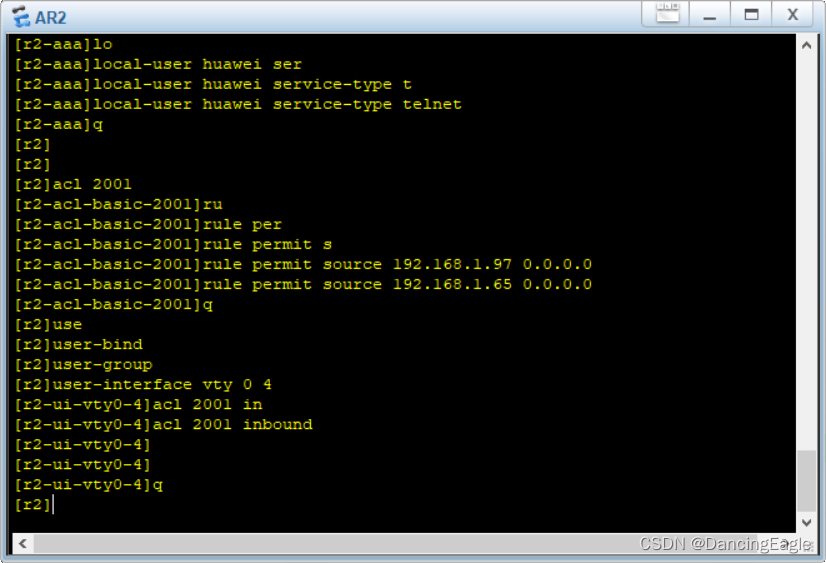

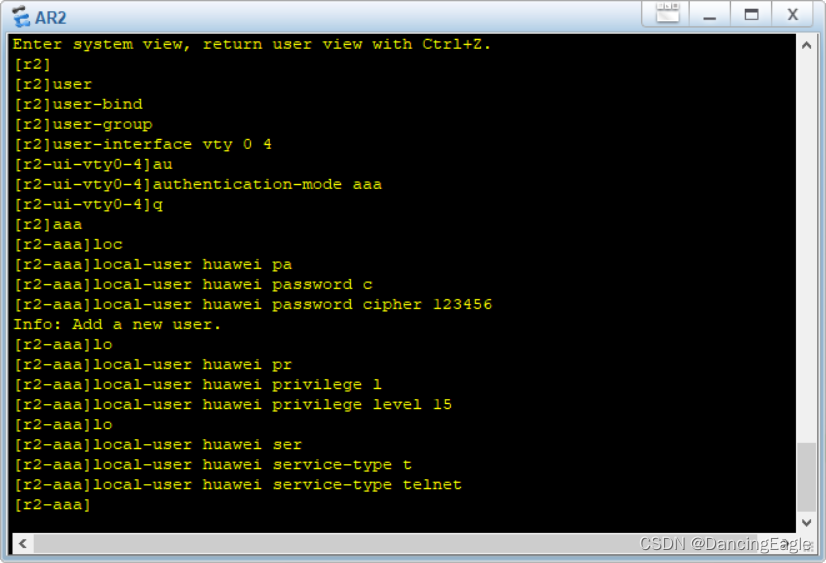

配置telnet服务和acl服务


5. 测试

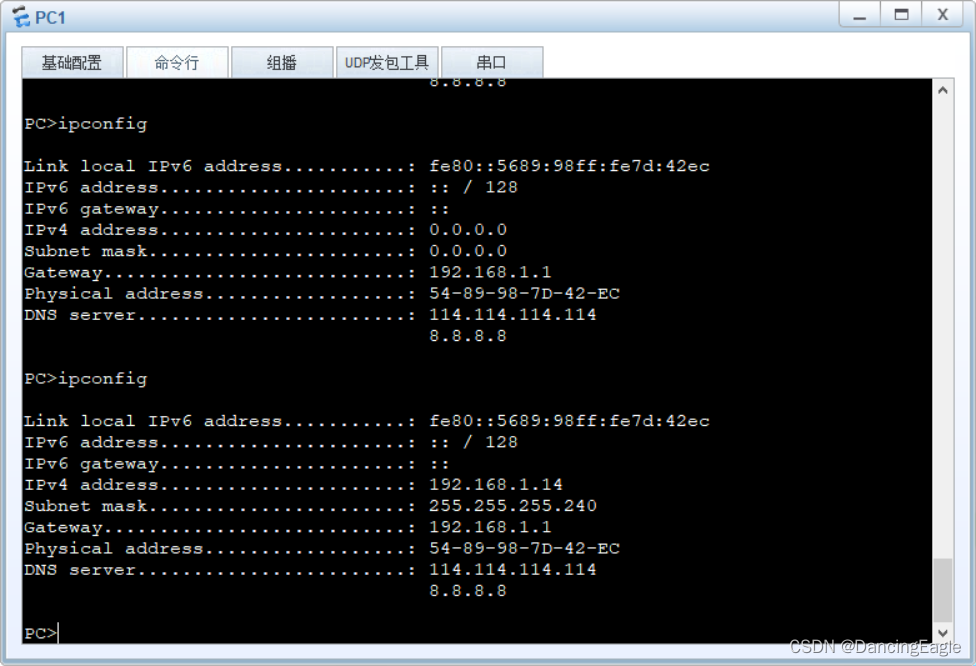

DHCP获取IP

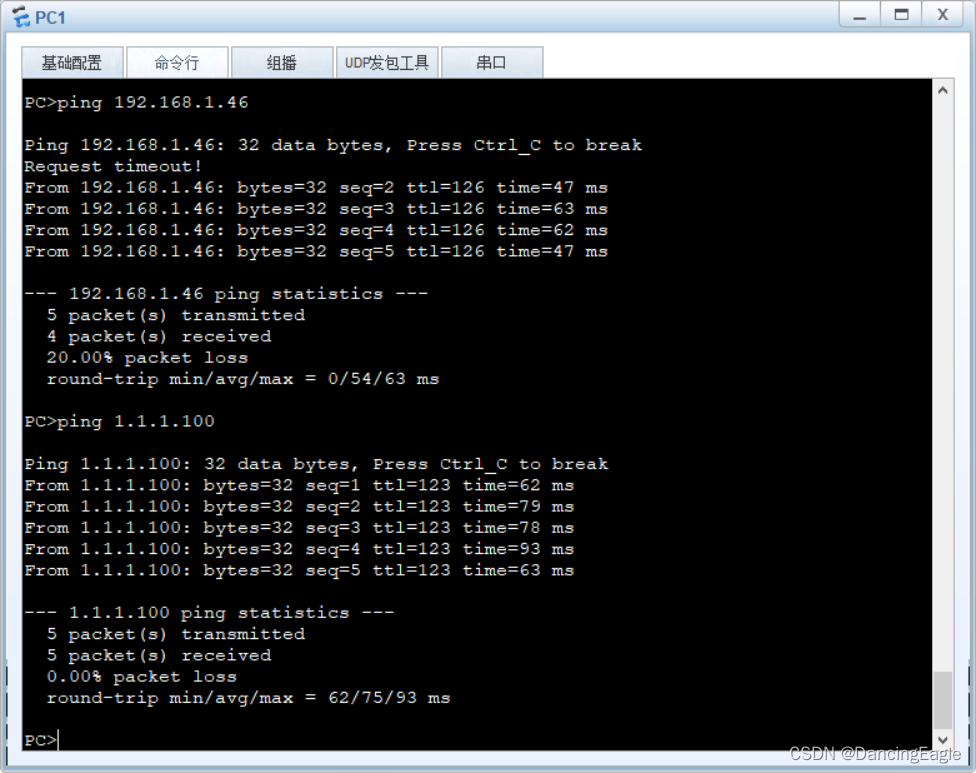

全网可达

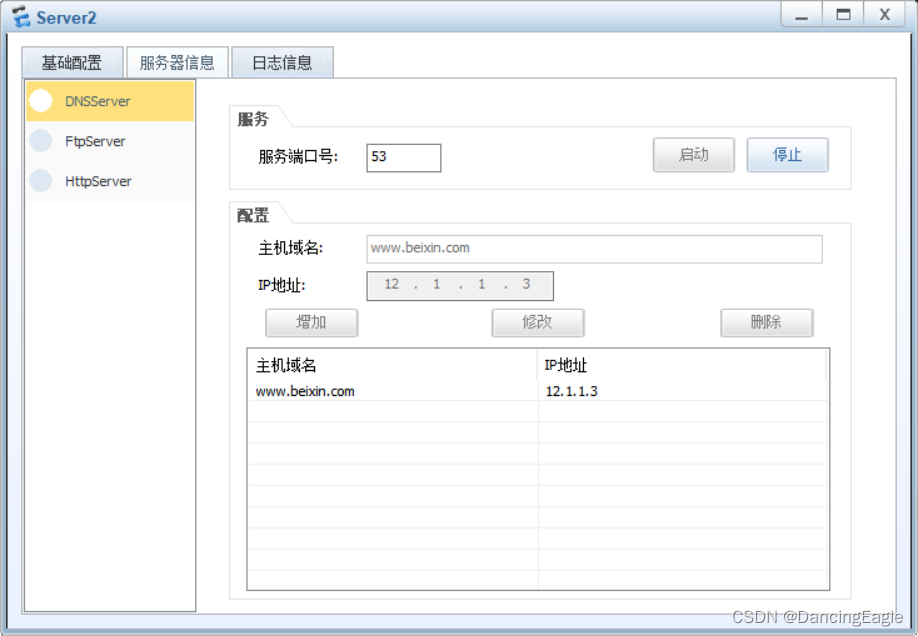

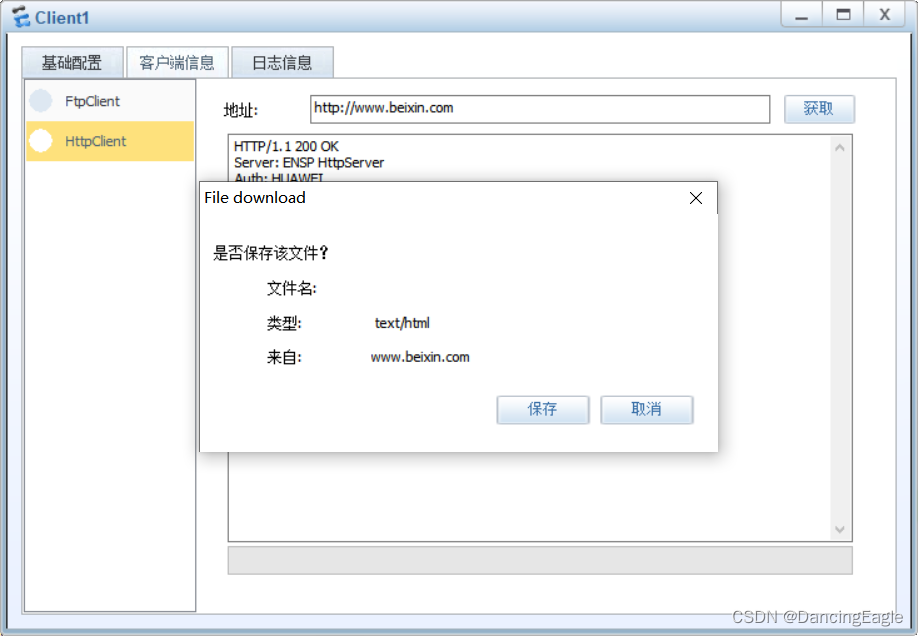

DNS，HTTP

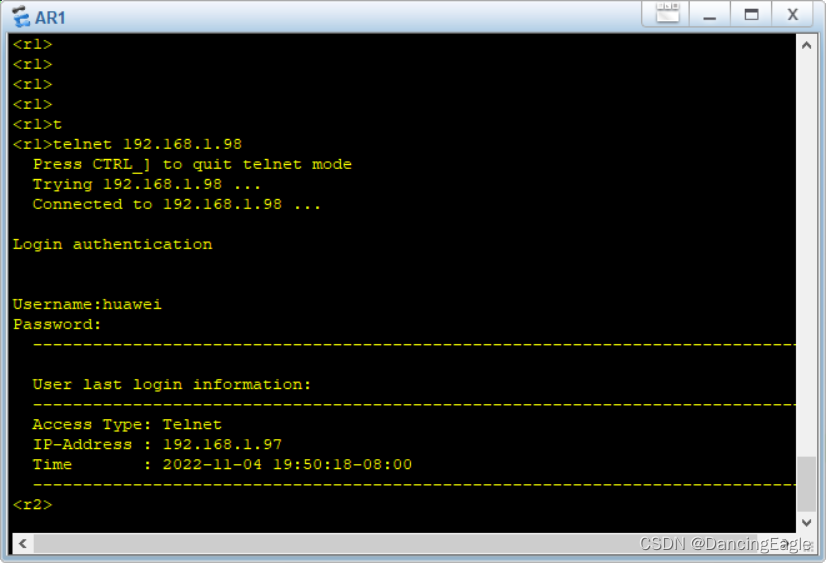

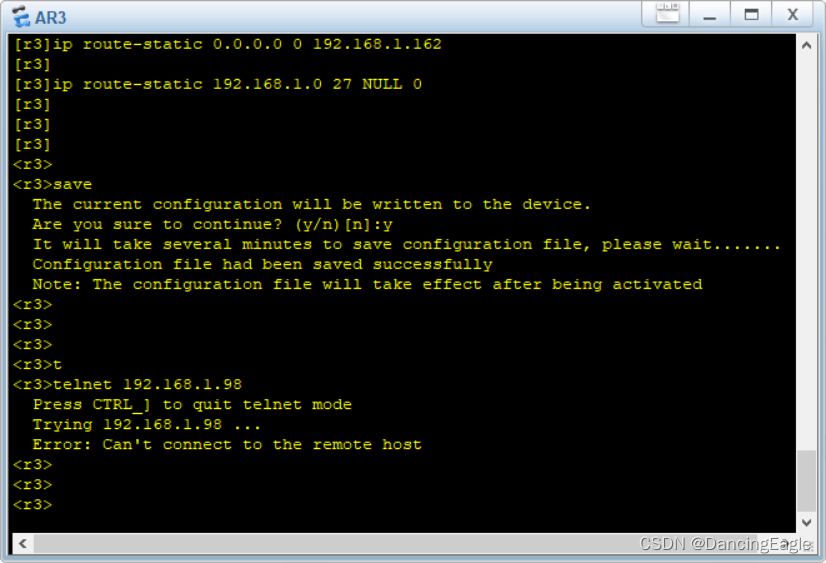

telnet服务
