BGP综合实验

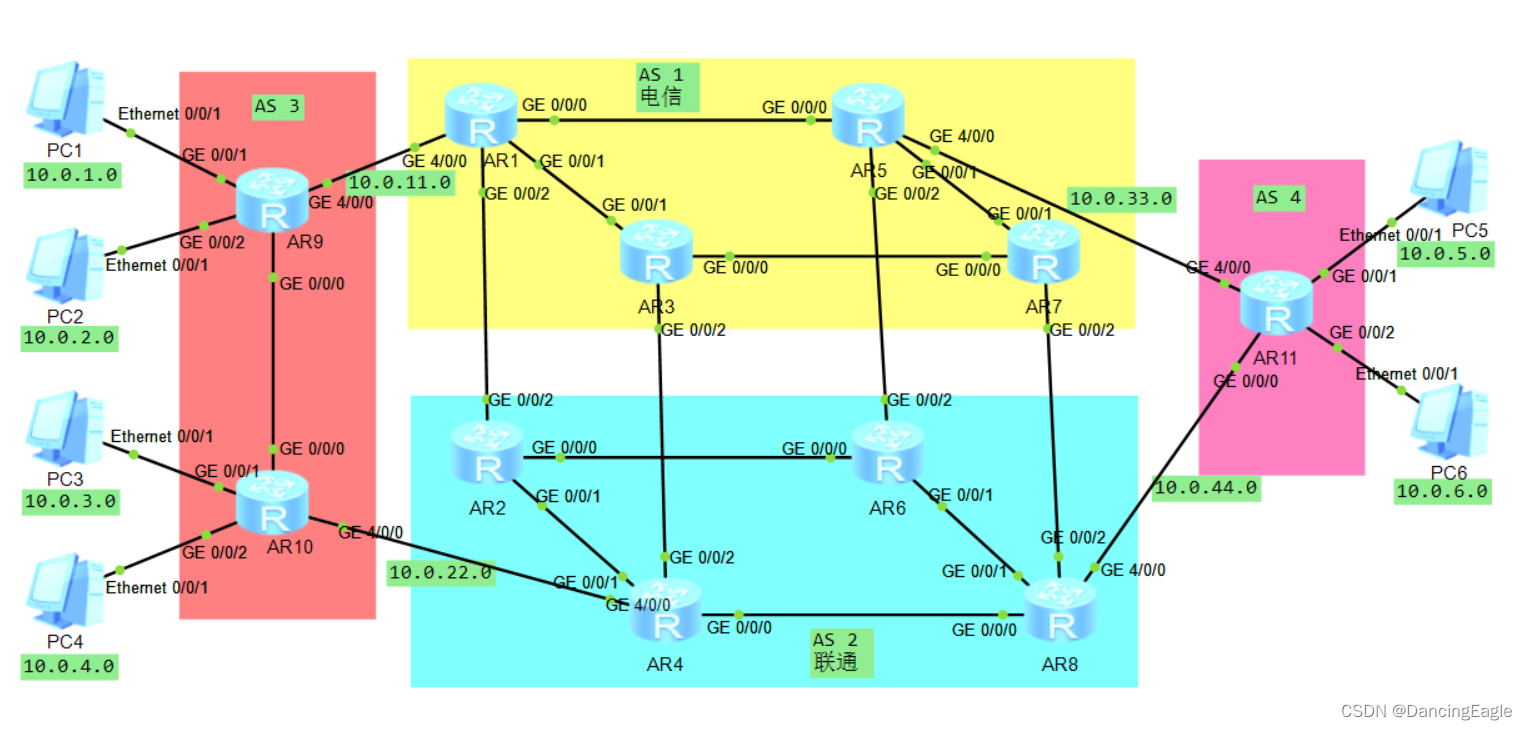

拓扑结构
在这里插入图片描述

要求
1、合理IP地址
2、AS 1 2 3 内部使用OSPF 协议 ，AS 1 AS 2内部建立全互联的IBGP邻居 ，AS之间建立全部的EBGP邻居
3、PC 1 3 5 属于电信的路由，通信时必须使用电信AS 1 ;PC 2 4 6 属于联通的路由，通信时必须使用联通的 AS 2
4、若 R1-R9之间链路断开，电信的路由依然通过电信 AS 1 通信

思路及步骤

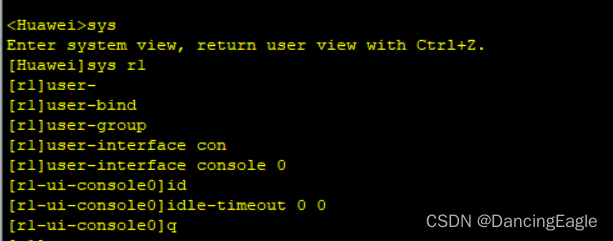

修改空闲时间，便于后续配置工作
在这里插入图片描述
其他路由器配置相同

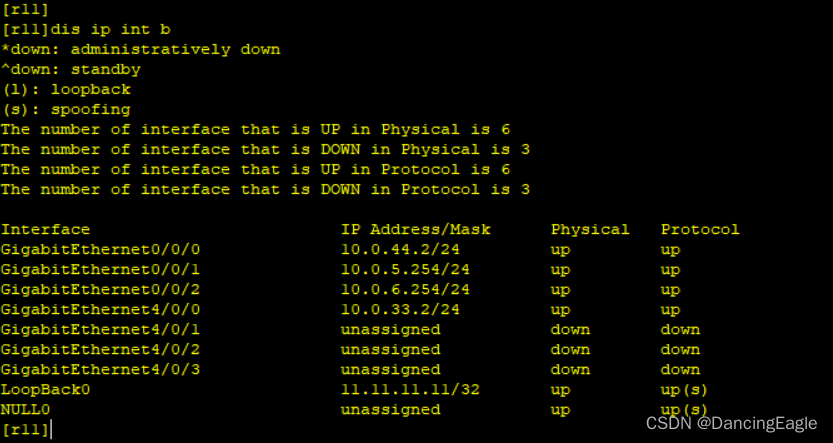

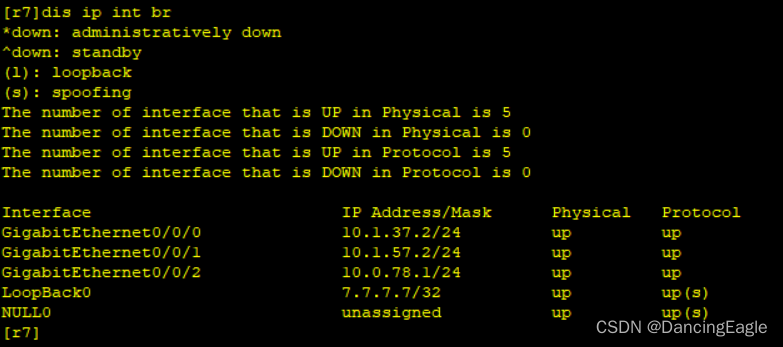

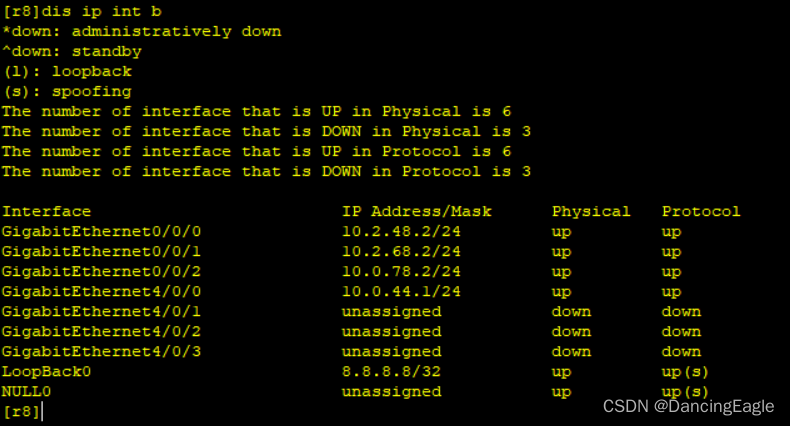

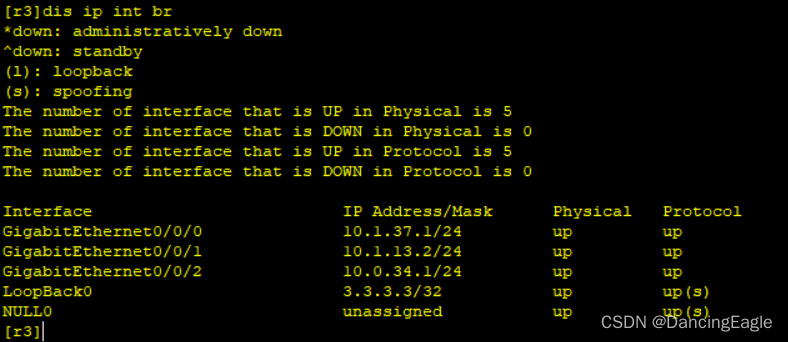

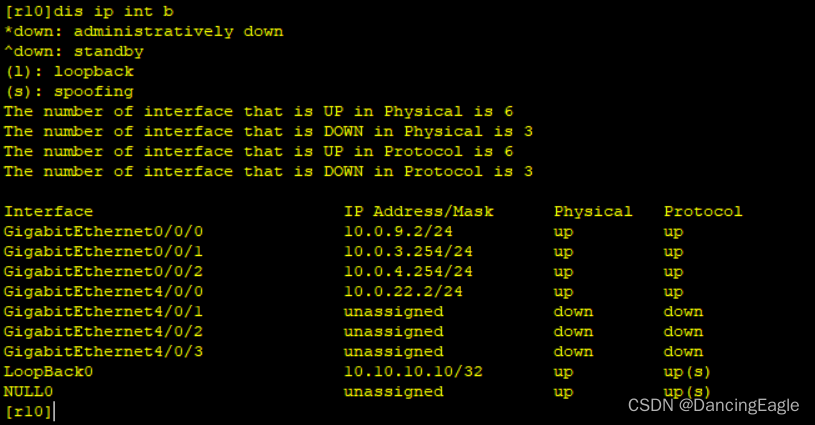

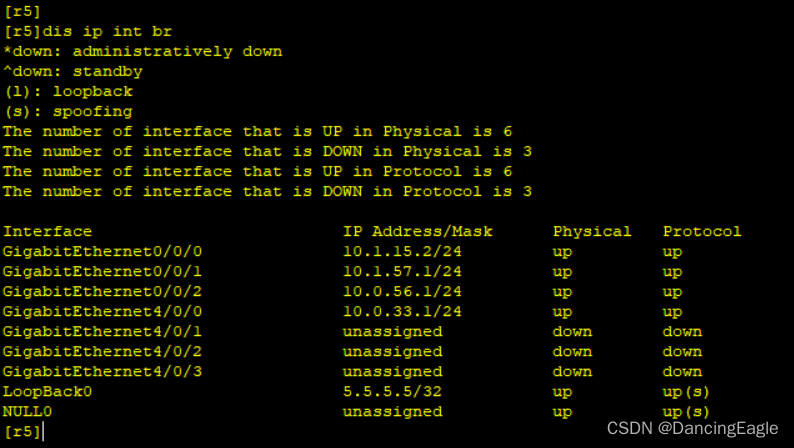

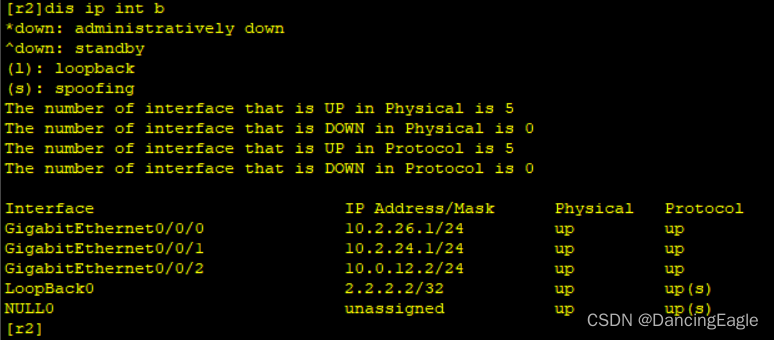

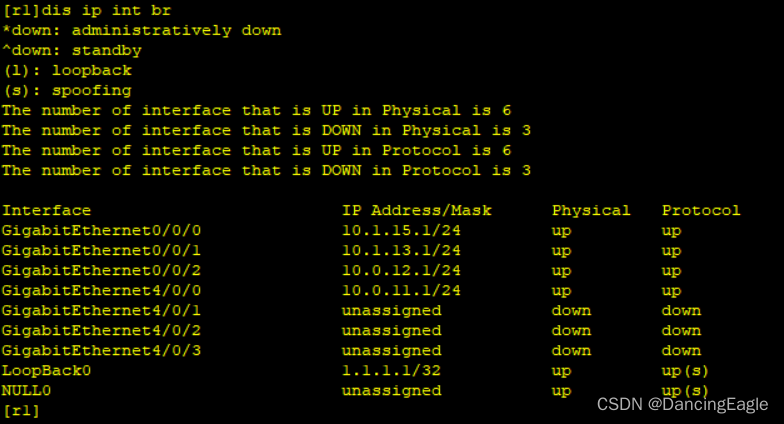

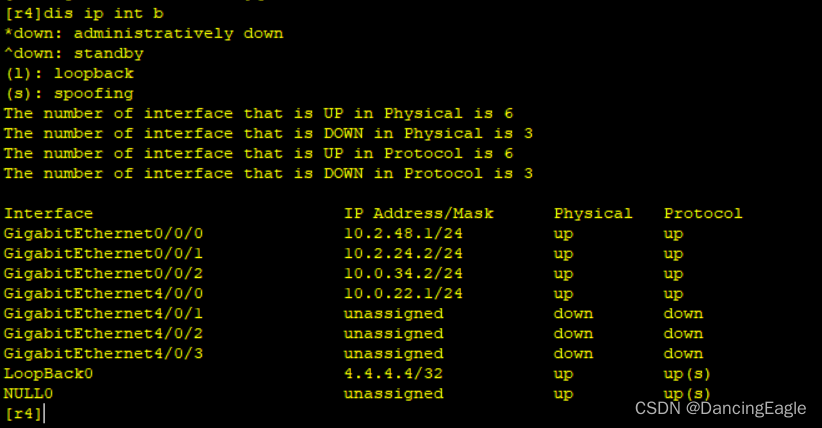

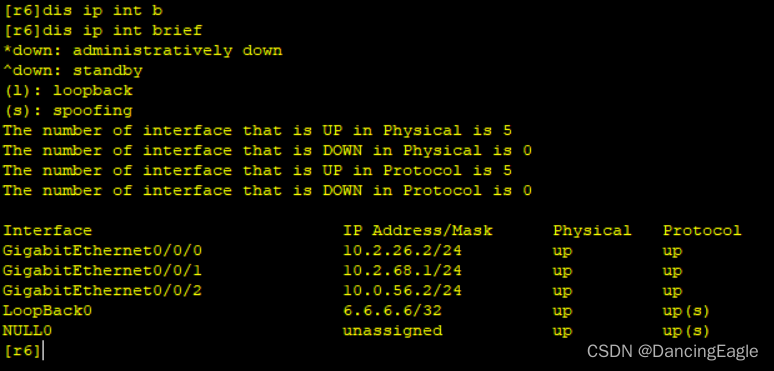

配置路由器IP地址
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

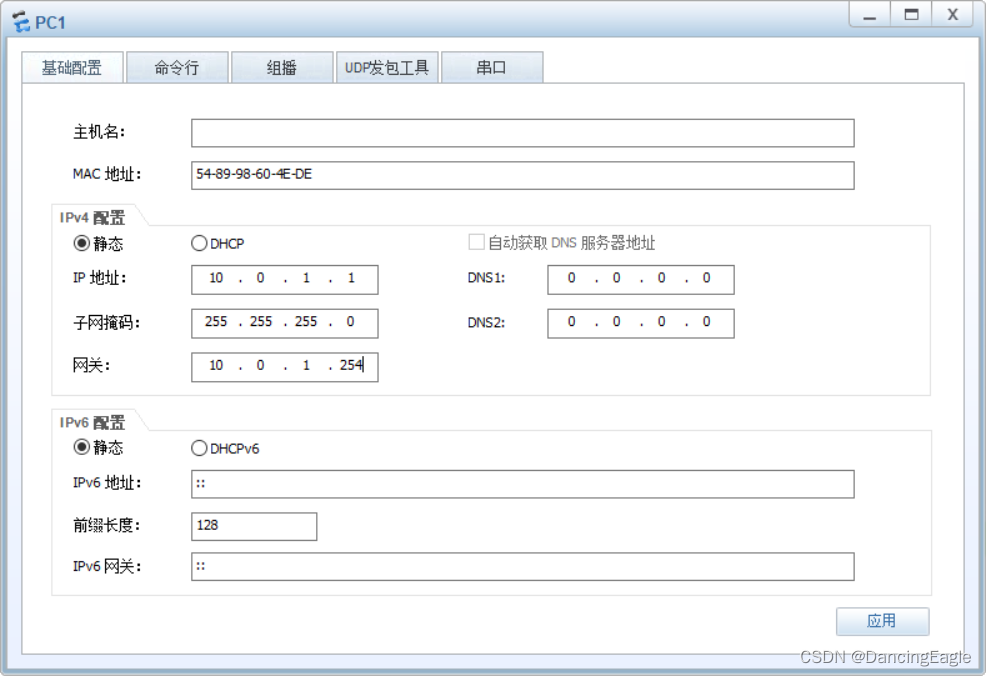

配置主机IP地址
在这里插入图片描述
其他主机配置相同，网段分别为10.0.1.0、10.0.2.0、10.0.3.0、10.0.4.0、10.0.5.0、10.0.6.0

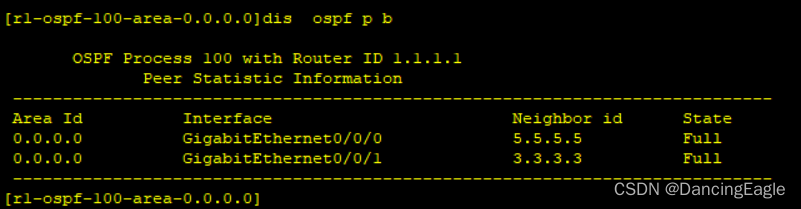

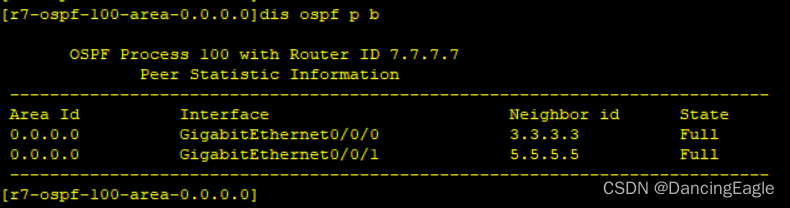

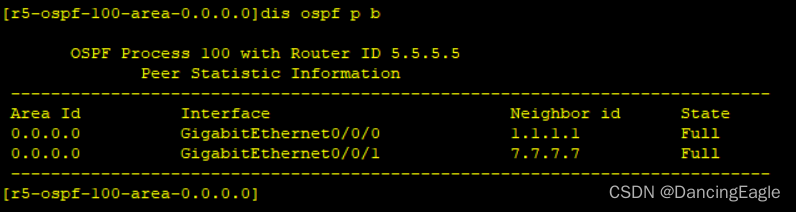

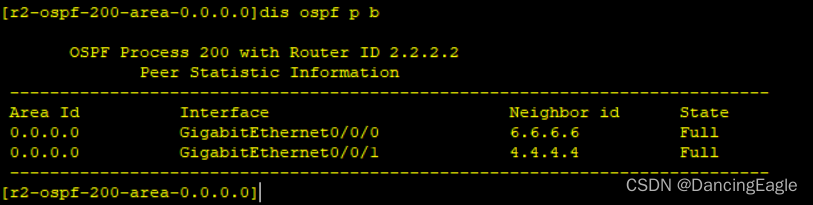

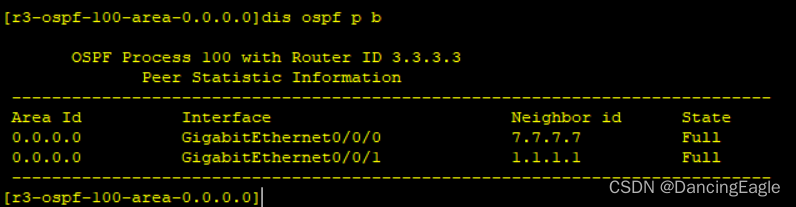

上层路由器开启OSPF
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

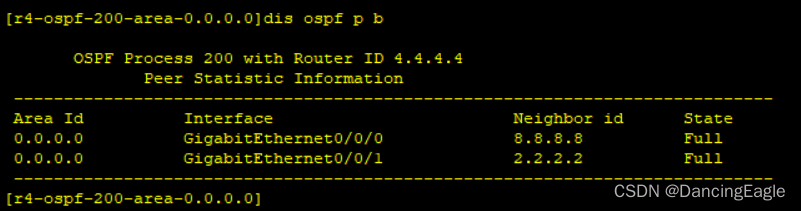

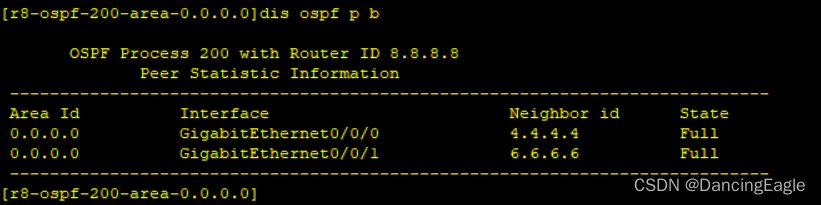

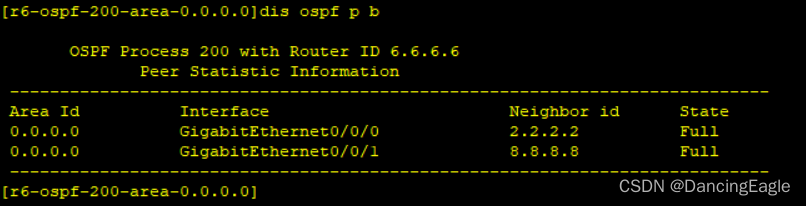

下层路由器开启OSPF
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

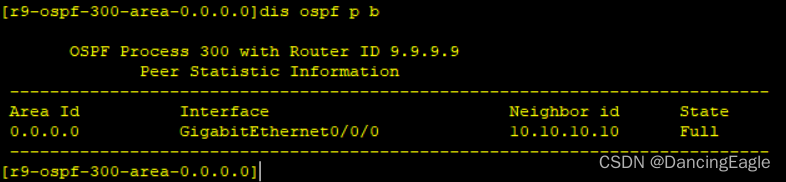

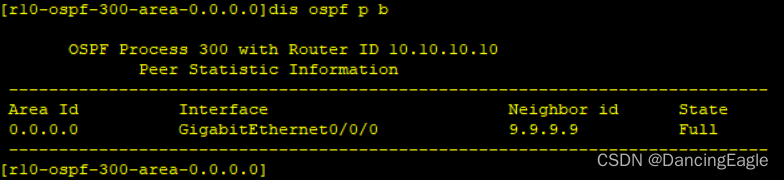

R9、R10间的OSPF
在这里插入图片描述
在这里插入图片描述

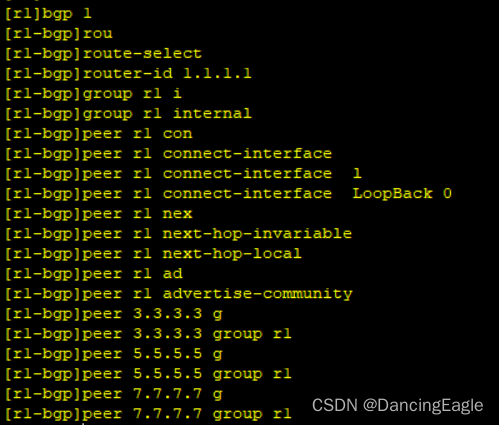

上层BGP 1
IBGP
在这里插入图片描述

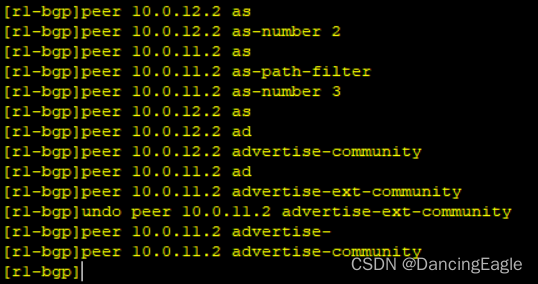

EBGP
在这里插入图片描述
上层其他路由器配置相同

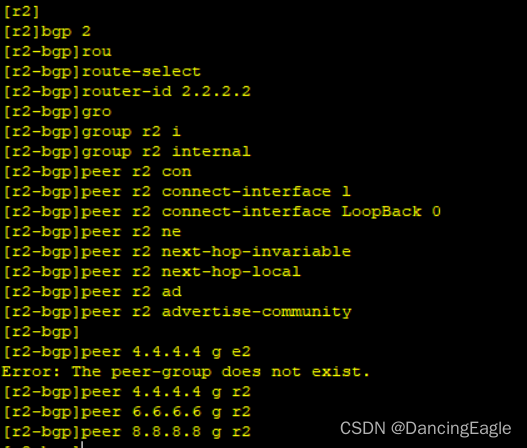

下层BGP 2
IBGP
在这里插入图片描述

EBGP
在这里插入图片描述
下层其他路由器配置相同

R9、R10间

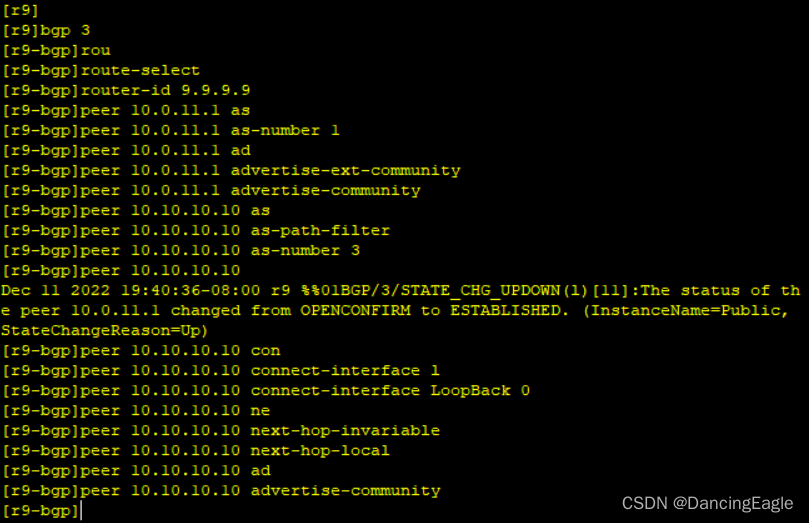

BGP 3
在这里插入图片描述
R10路由器配置相同

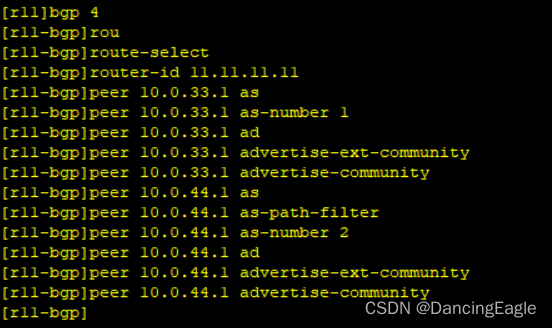

BGP 4
在这里插入图片描述

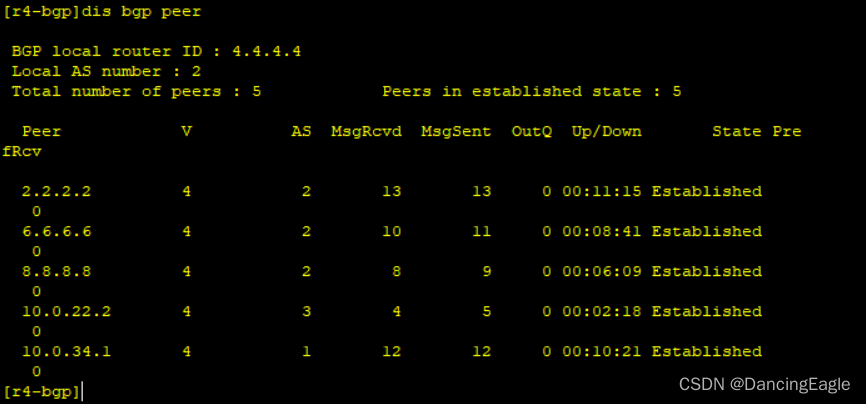

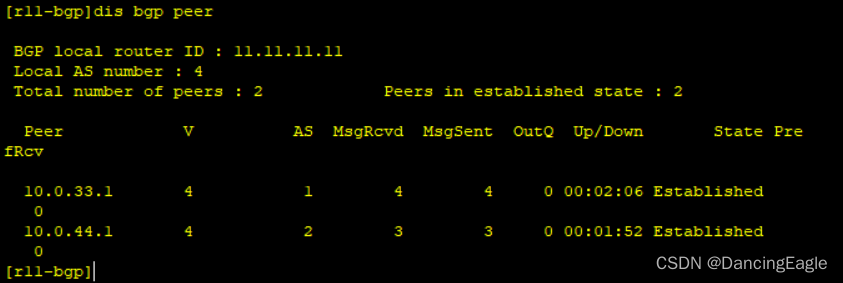

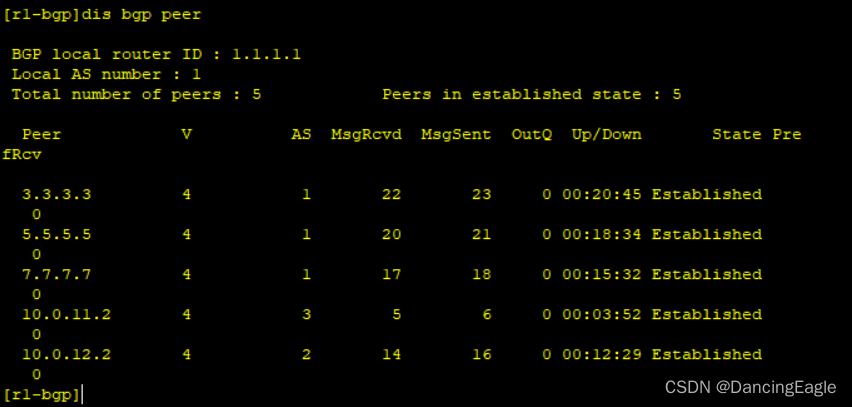

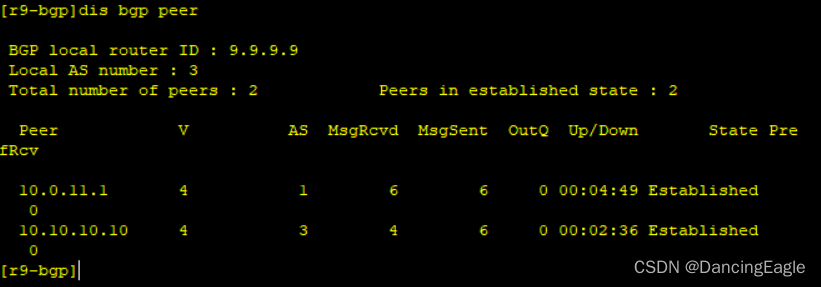

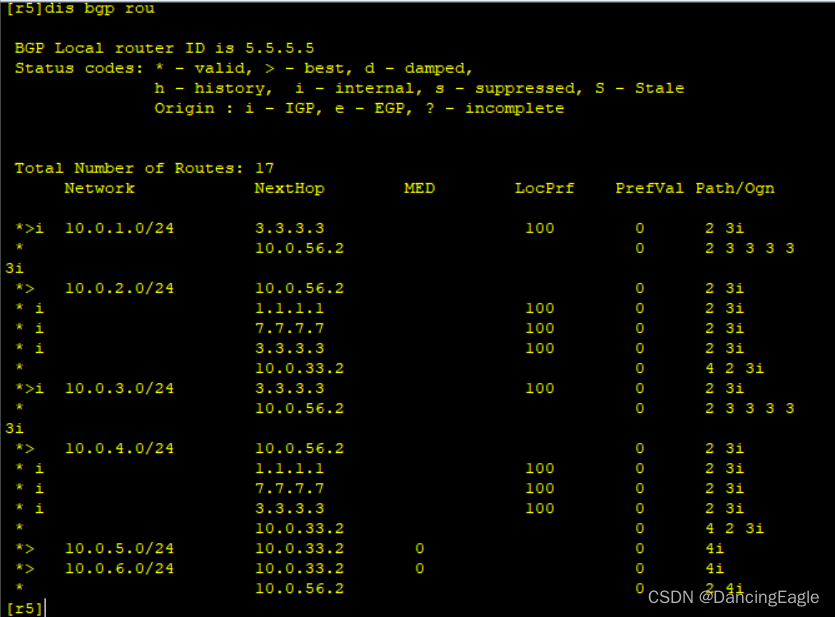

分别查看BGP
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

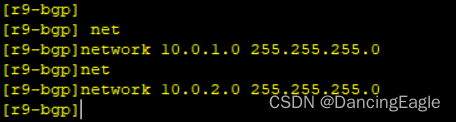

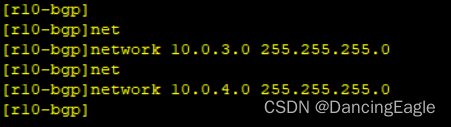

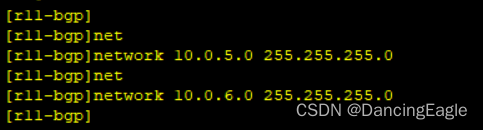

进行路由通告
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

BGP 3
R9路由器

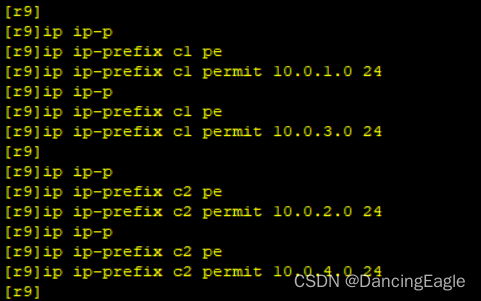

抓取路由
在这里插入图片描述

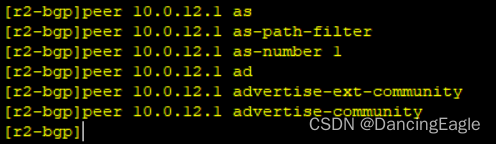

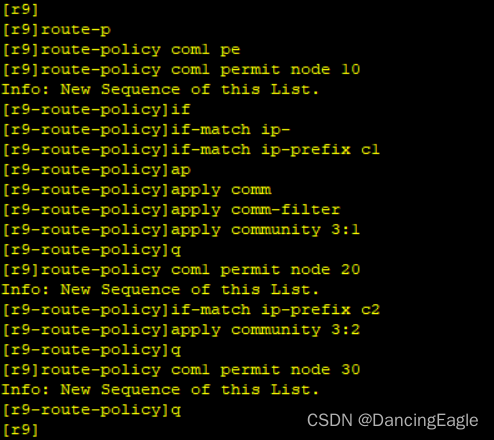

添加团体属性
在这里插入图片描述

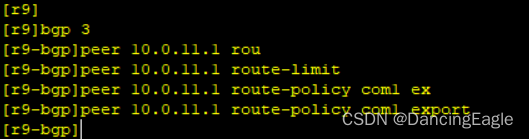

进行调用
在这里插入图片描述
R10路由器配置相同

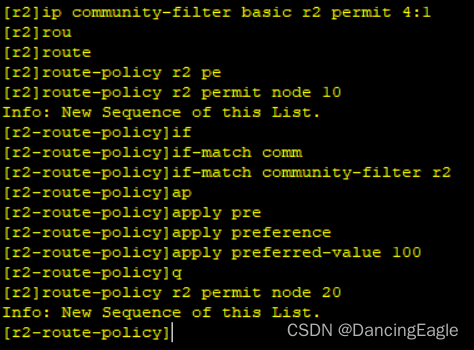

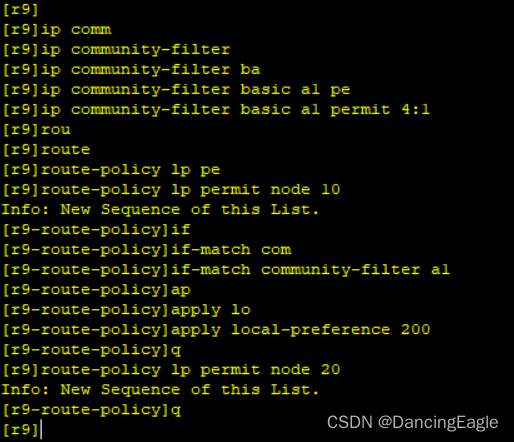

修改LP值
在这里插入图片描述

在这里插入图片描述

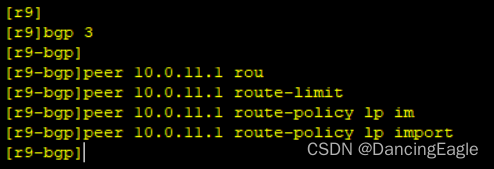

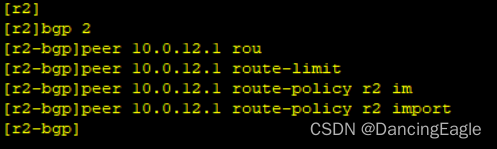

BGP调用
在这里插入图片描述

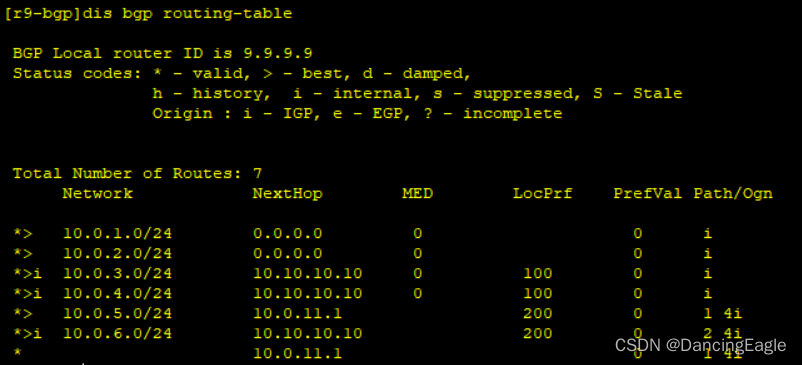

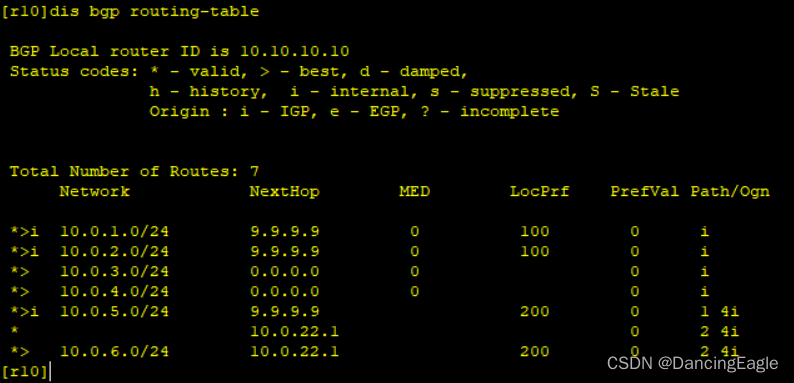

查看结果
在这里插入图片描述

BGP 4
R11

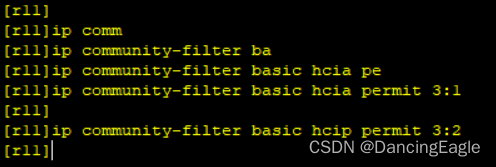

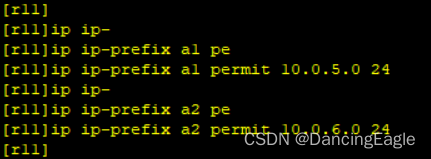

抓取路由
在这里插入图片描述

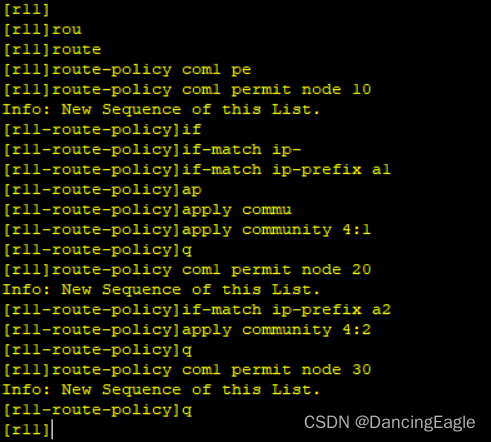

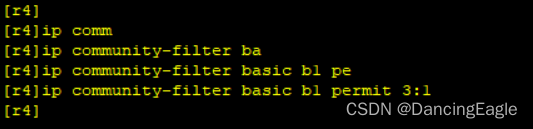

添加团体属性
在这里插入图片描述

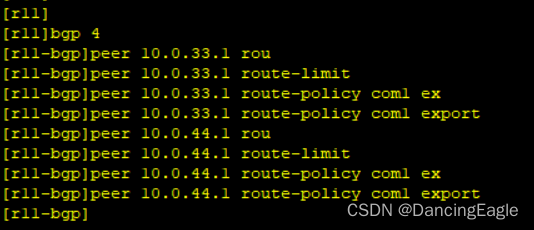

调用
在这里插入图片描述

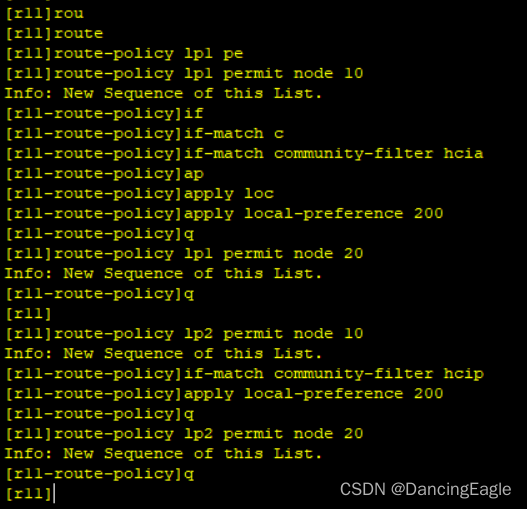

修改LP值
在这里插入图片描述

BGP调用
在这里插入图片描述

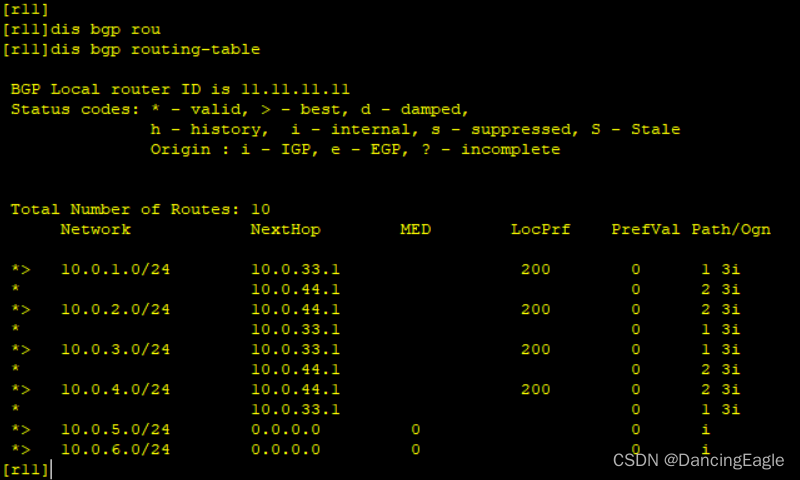

查看结果
在这里插入图片描述
在这里插入图片描述

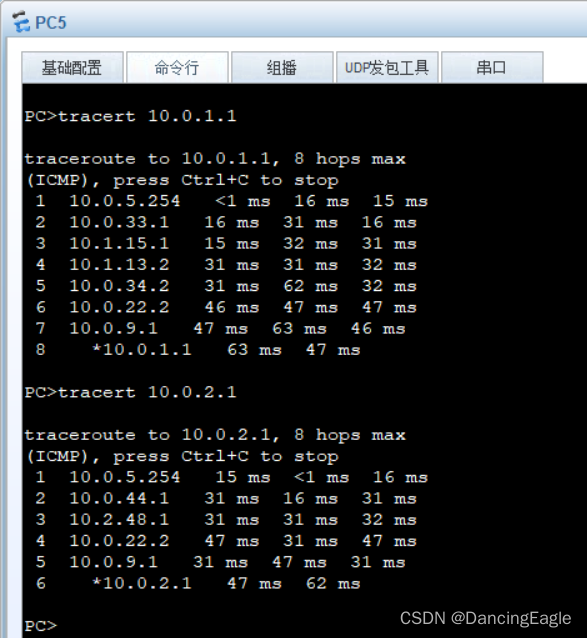

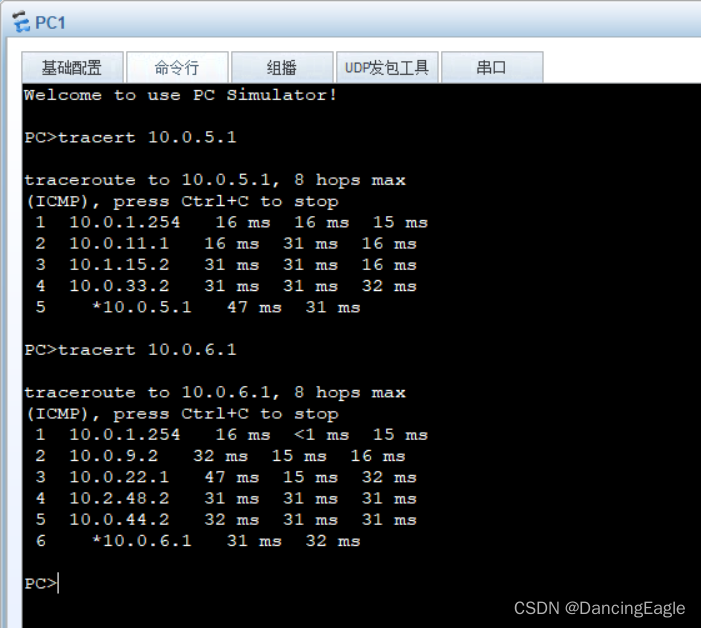

进行测试
在这里插入图片描述

此时，完成1、3、5走上层，2、4、6走下层的要求

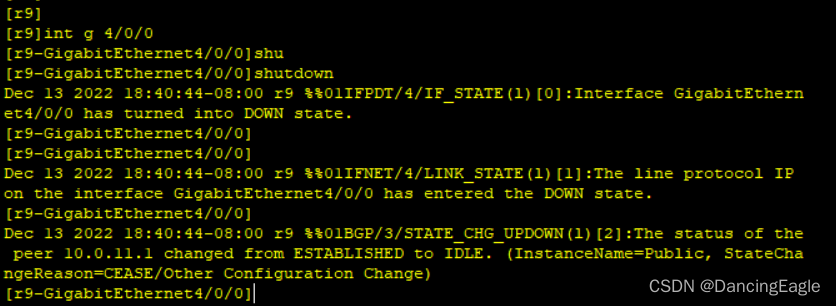

断开R1-R9
在这里插入图片描述

BGP 3
修改PV值
在这里插入图片描述

BGP调用
在这里插入图片描述

此时，BGP 3 去往BGP 4 路由选路正常

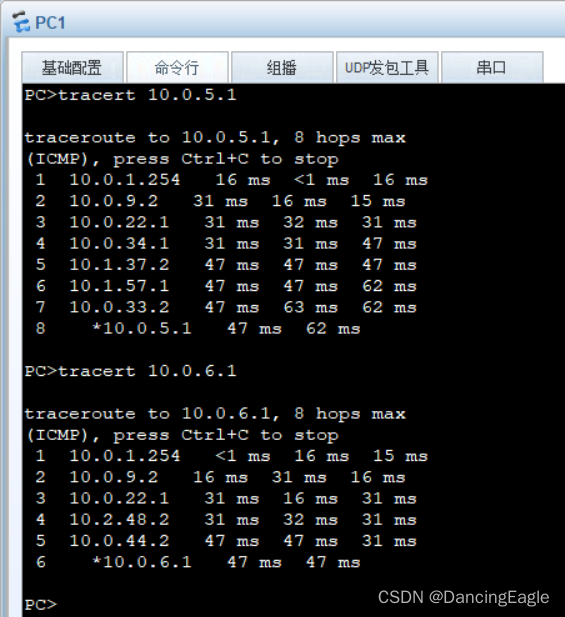

测试
在这里插入图片描述

BGP 4
在这里插入图片描述

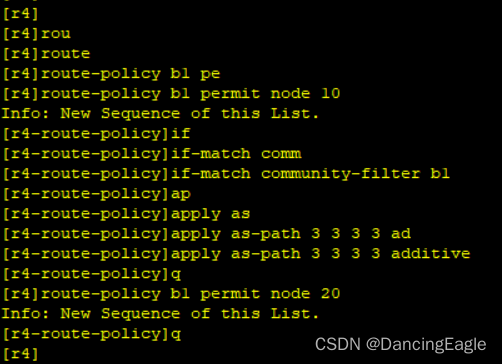

增加AS-PATH
在这里插入图片描述

BGP调用
在这里插入图片描述

进行查看
在这里插入图片描述
此时，BGP 4去往BGP 3选路正常

测试
在这里插入图片描述

至此，全部要求达成。
