ADS-s1p文件编写及运用

本文章介绍如何通过编写s1p文件在特定频点下实现特定阻抗。

一：原理图搭建

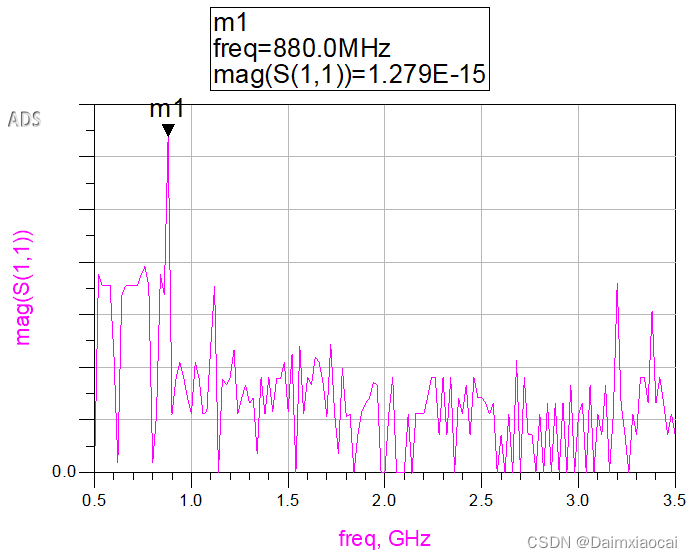

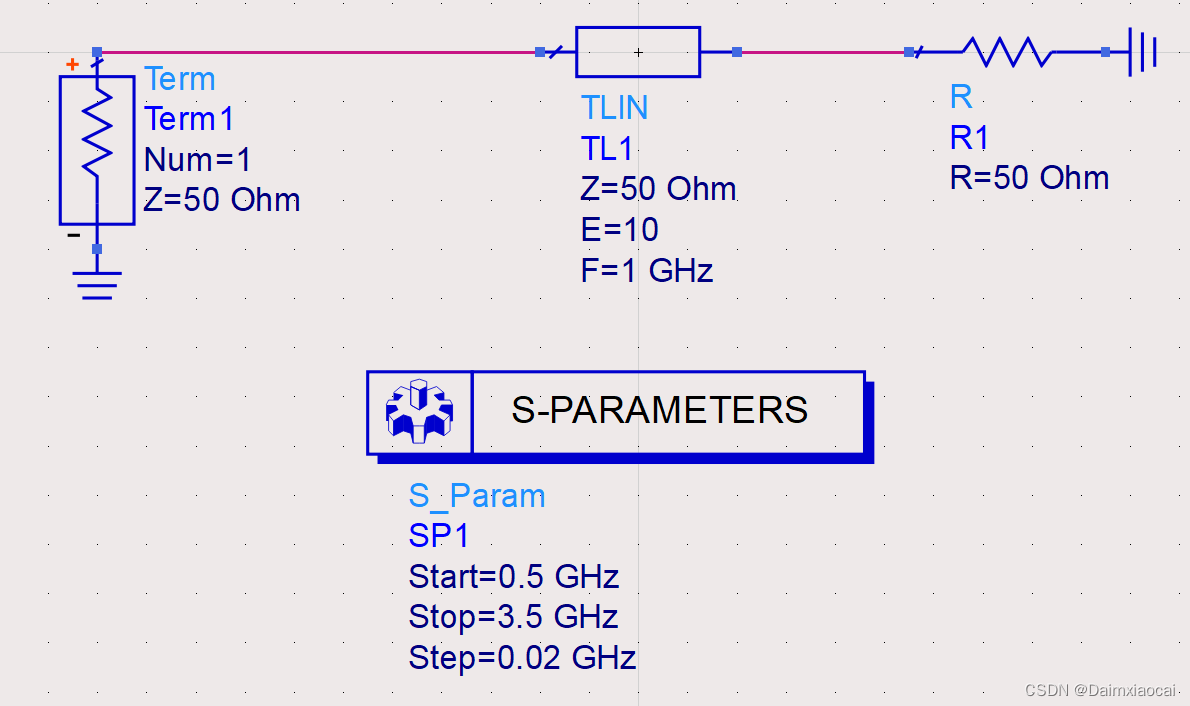

1.构建单端口原理图如图1.1所示，仿真结果如图1.2所示，通过矩形图可以看到几乎不存在反射，实现了匹配。

图1.1 单端口原理图

图1.2 仿真结果

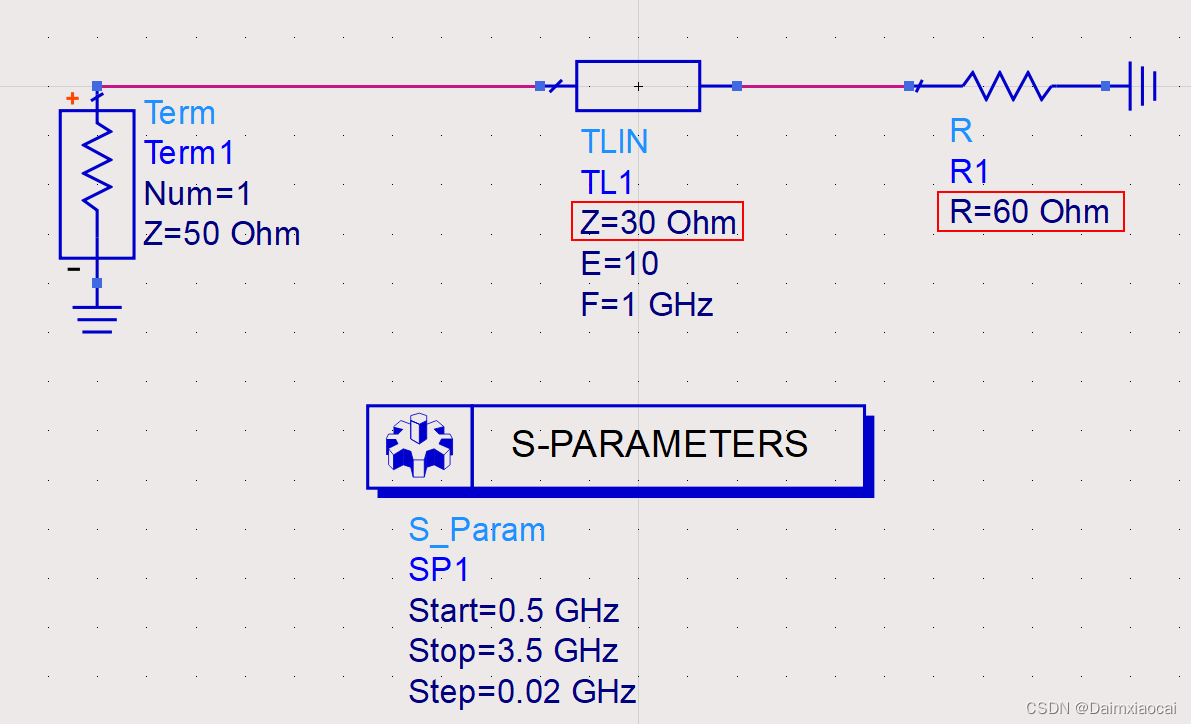

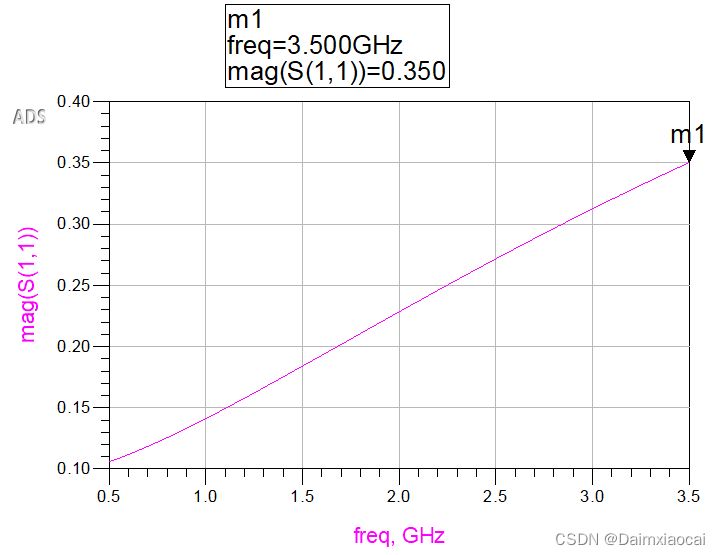

2.修改微带线特性阻抗和电阻阻值，只需跟端口阻抗不相同即可，修改后的原理图如图1.3所示，修改后的仿真结果如图1.4所示，可以看到存在很小的反射。

图1.3 修改后的原理图

图1.4 修改后的仿真结果

二：阻抗参数获取

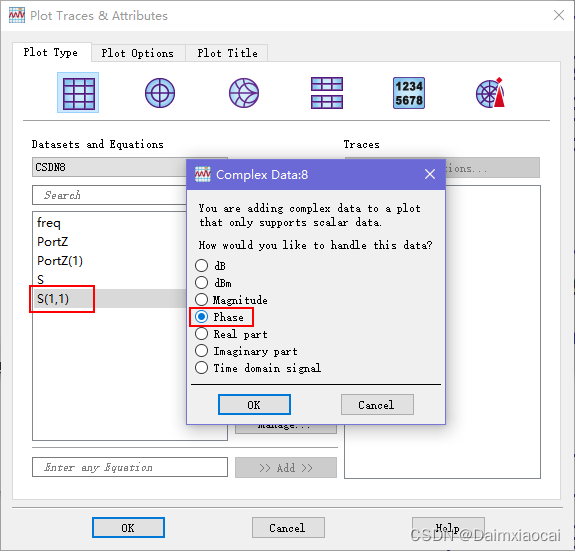

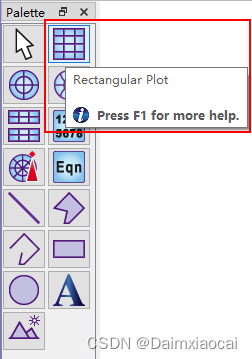

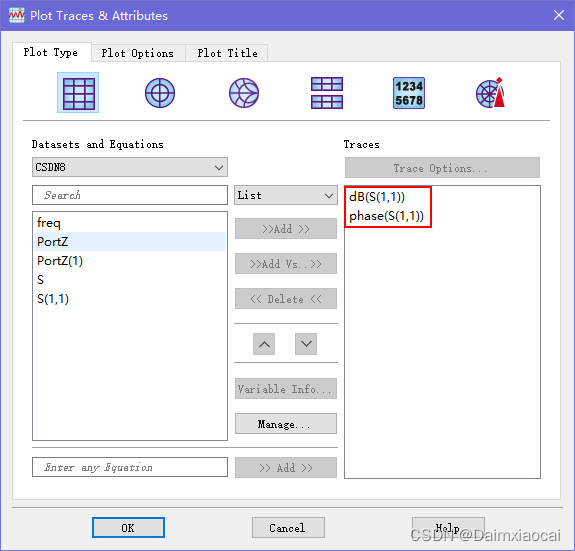

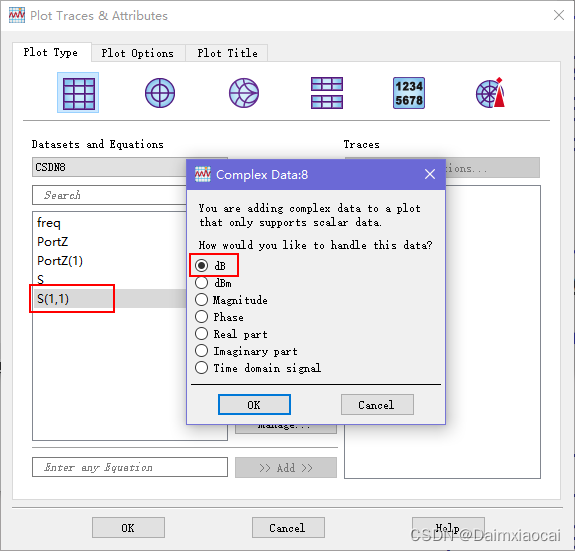

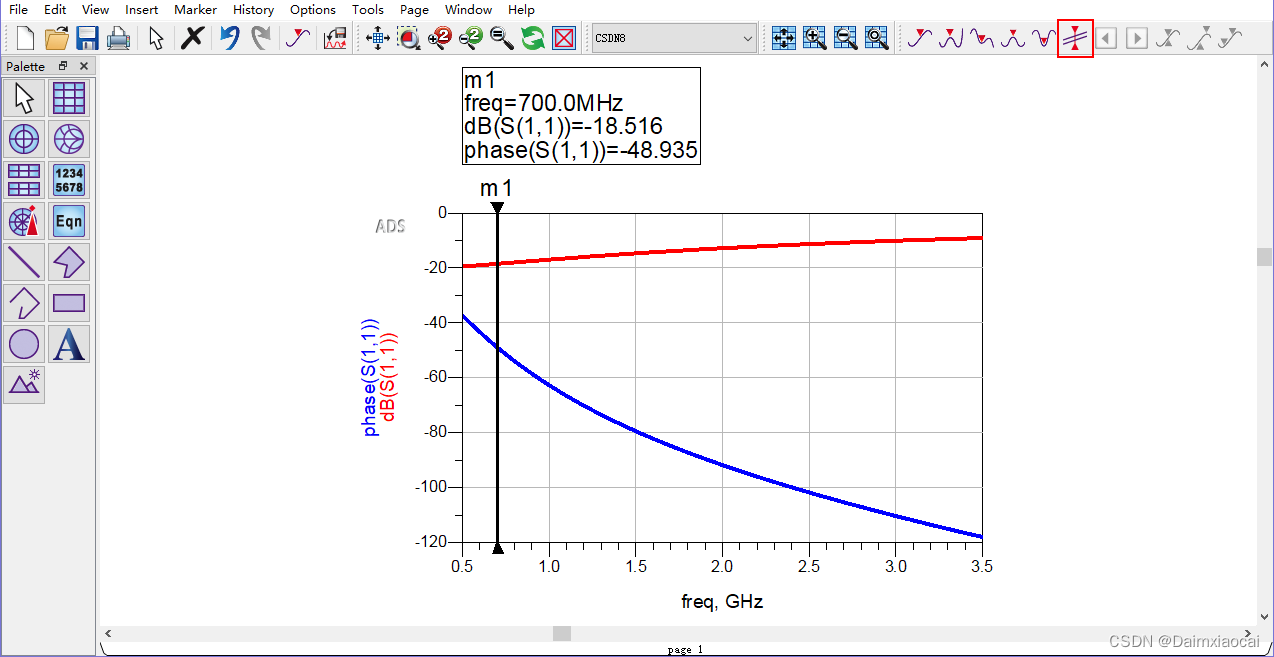

1.采用|S11|的分贝和相位进行编写s1p文件，所以需要获取特定频率下|S11|的分贝和相位，具体方法如图2.1所示。

(a)

(b)

(c)

(d)

(e)

图2.1 |S11|分贝和相位获取

2.随机选择三个频点下的|S11|的分贝和相位，具体如下：

Frequency(GHz)	dB	phase
0.7	-18.516	-48.935
1.8	-13.520	-87.273
3.0	-10.099	-110.409

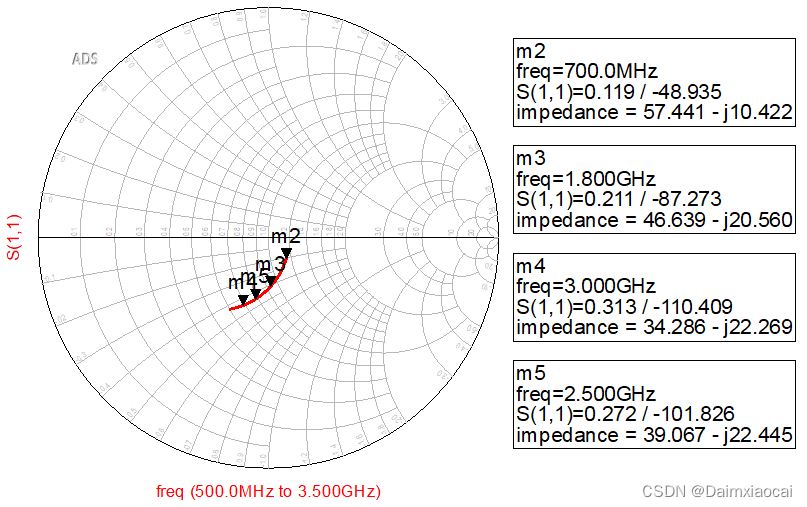

3.通过Smith圆图显示三个特定频点下的阻抗，如图2.2所示，可以看到(S(1,1)=0.119/-48.935)第一个显示的是Mag(幅度值)，第二个显示的是phase(相位值)。

图2.2 三个特定频点下的阻抗

三：s1p文件编写

1.在桌面上创建一个文本文件，按照图3.1所示写好第一行和第二行。

图3.1 一二行编写

2.将特定频点下|S11|的分贝和相位写入，如图3.2所示，至此完成了s1p文本的编写。

图3.3 完整的s1p文本文件

3.修改文件后缀名为s1p，即可获得对应的s1p文件，如图3.4所示。

(a)

(b)

图3.4 s1p文件

四：s1p文件运用

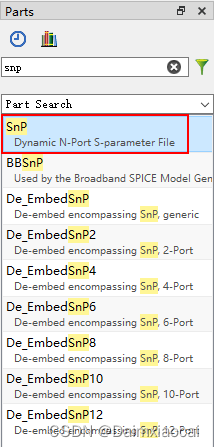

1.在库中找到SnP控件添加，如图4.1所示。

(a)

(b)

图4.1 SnP控件寻找添加

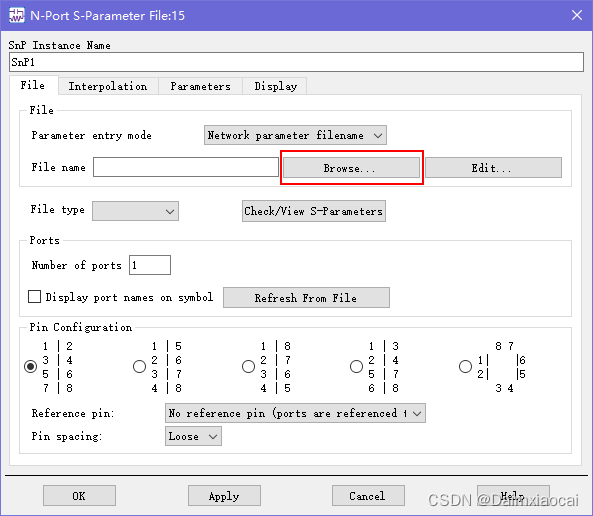

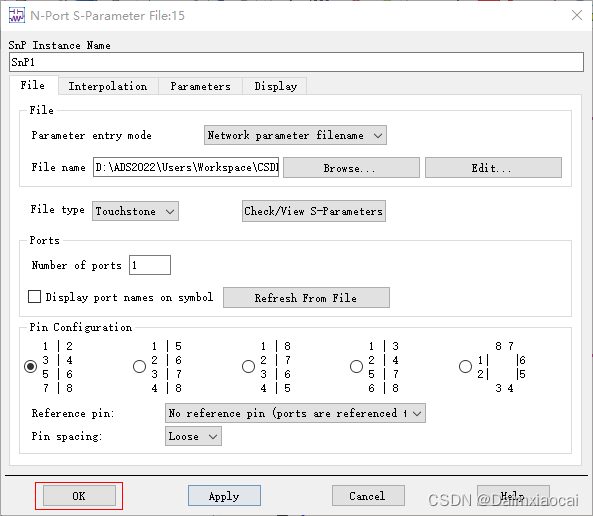

2.双击SnP控件，添加创建的s1p文件，具体步骤如图4.2所示。

(a)

(b)

(c)

图4.2 s1p文件添加

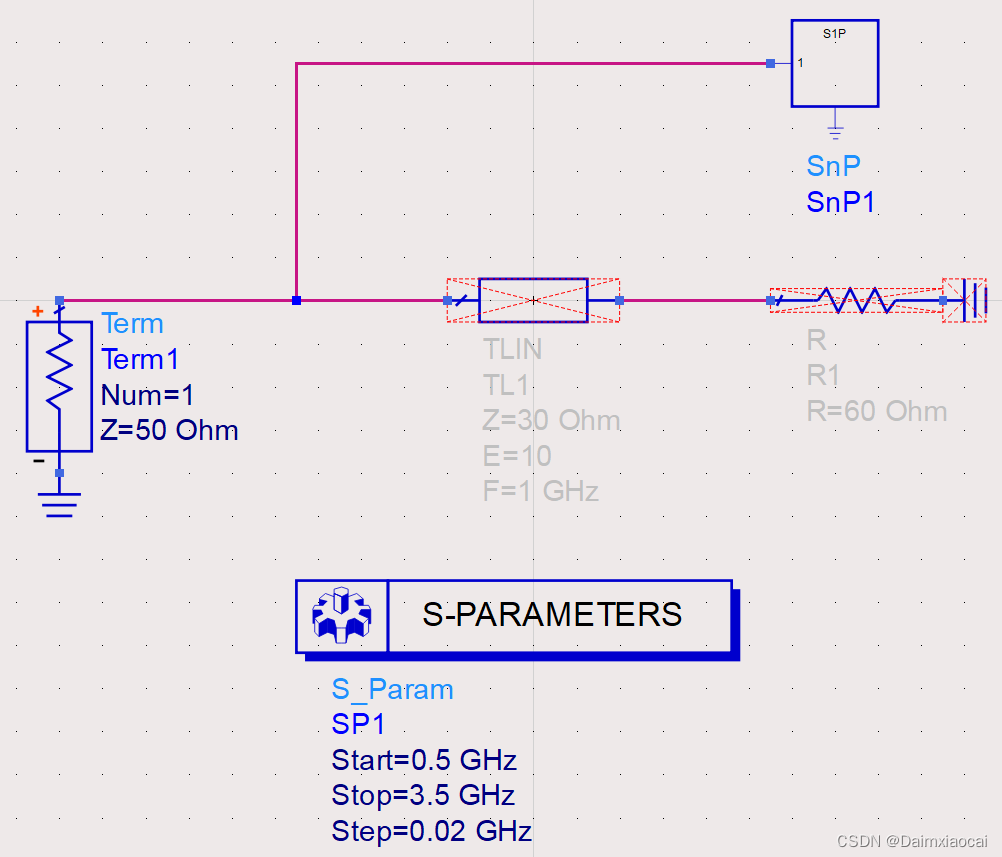

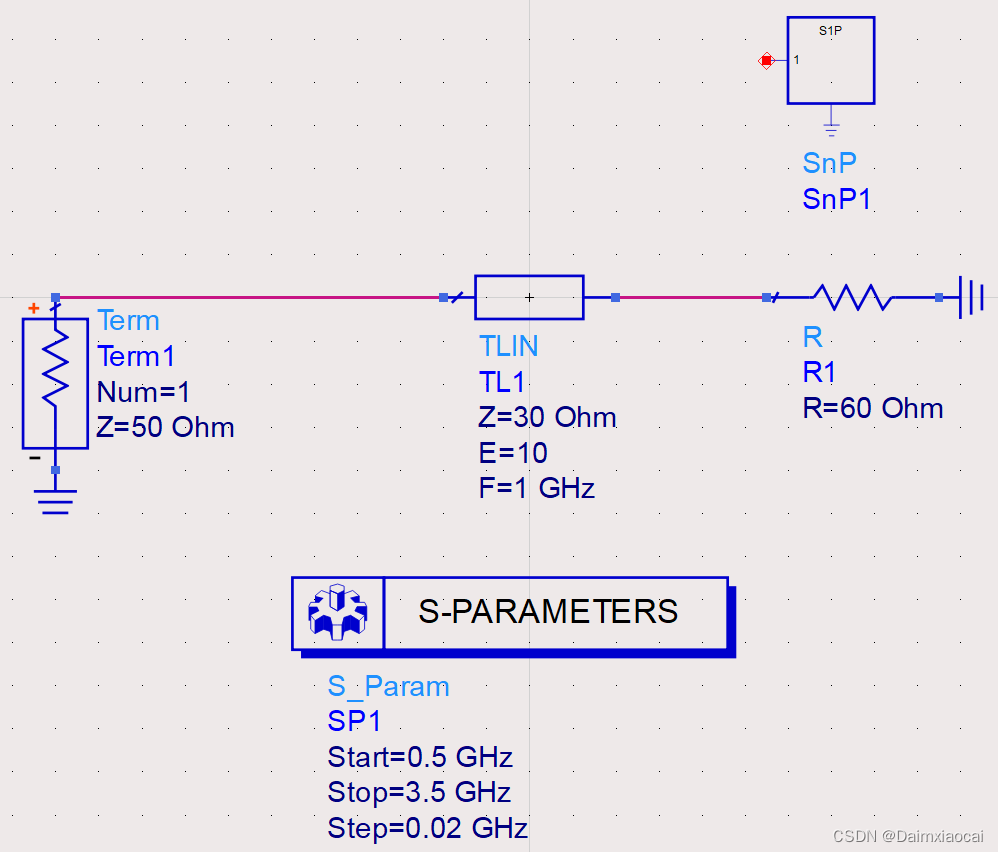

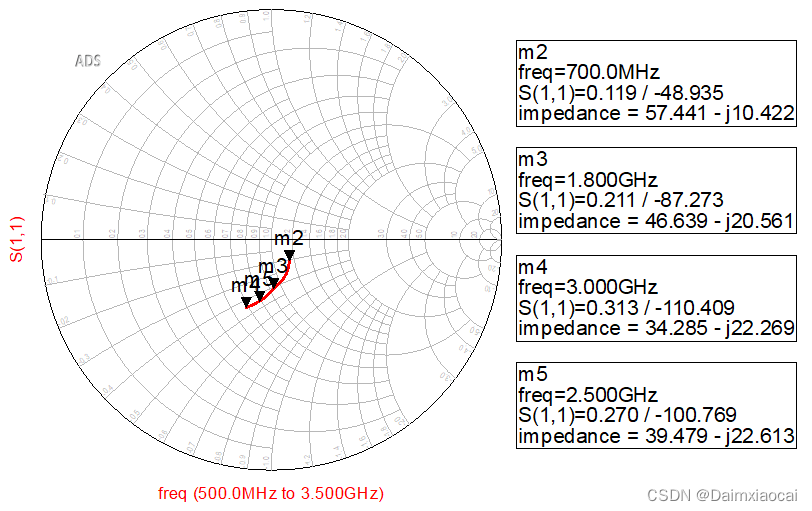

3.将微带线、电阻和地断路，连接上SnP控件，如图4.3所示，仿真Smith圆图结果如图4.4所示。

图4.3 SnP控件使用

图4.4 SnP控件使用结果

可以看到特定频点下的结果与使用微带线和电阻的结果几乎一致，但是最小仿真频率为0.7GHz以及最大仿真频率为3GHz，因为s1p文件里面起始频率和终止频率为这两个频率。

附：采用|S11|的幅度和相位进行编写s1p文件，写好的s1p文件如下图所示。

进行仿真得到的结果如下：

可以看到虽然特定频点下|S11|的幅度和相位仍然一致，但是阻抗较于采用|S11|的分贝和相位偏差稍大，因此采用|S11|的分贝和相位编写s1p文件比较准确。

至此，s1p文件的编写及运用结束。

如有错漏，敬请指正
