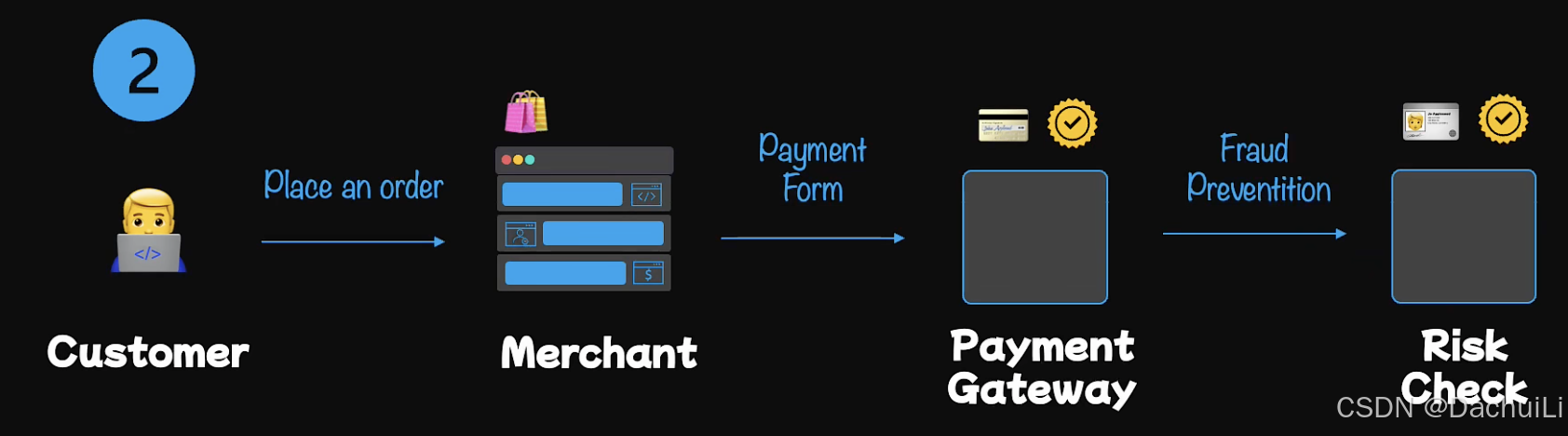

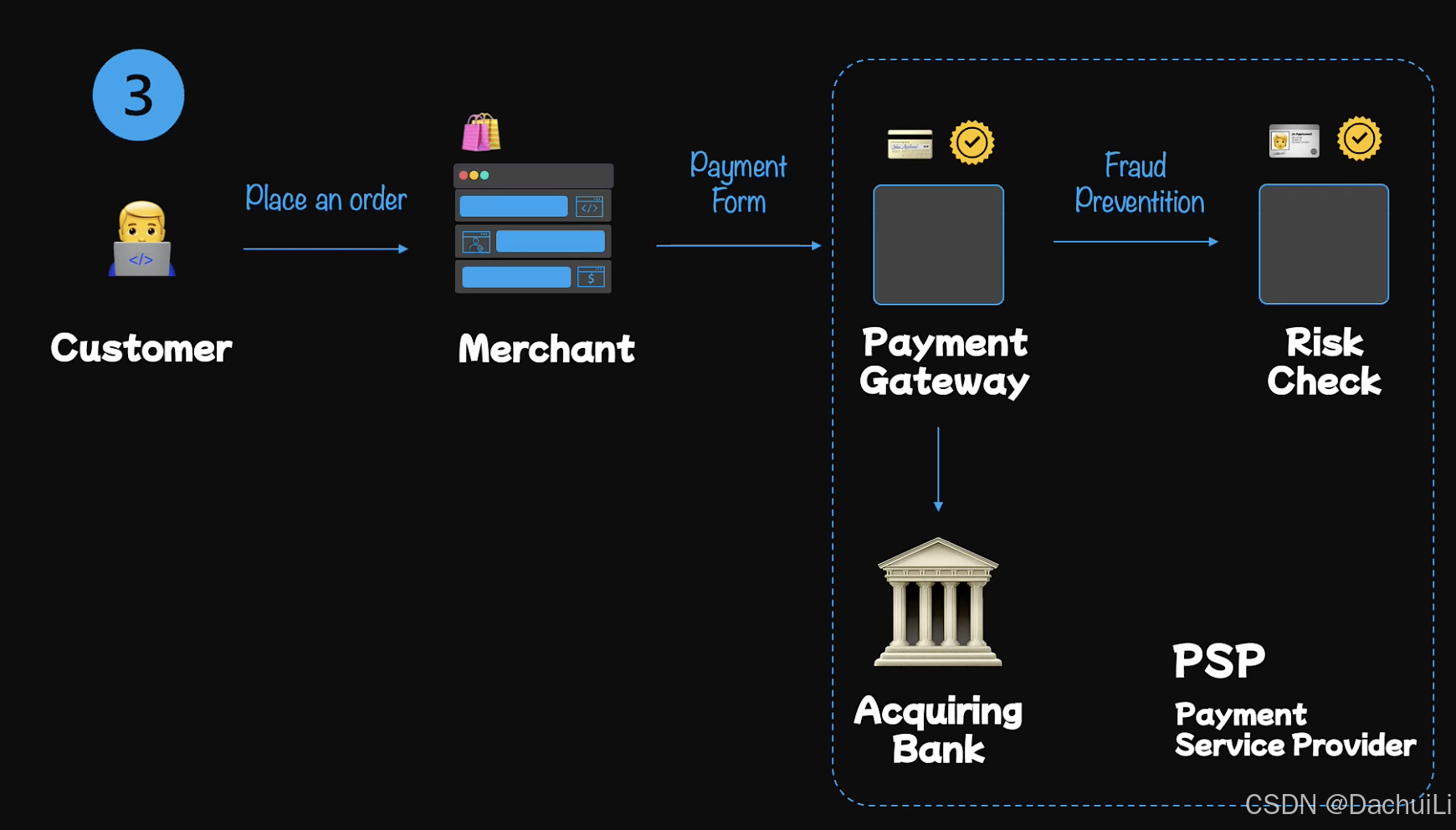

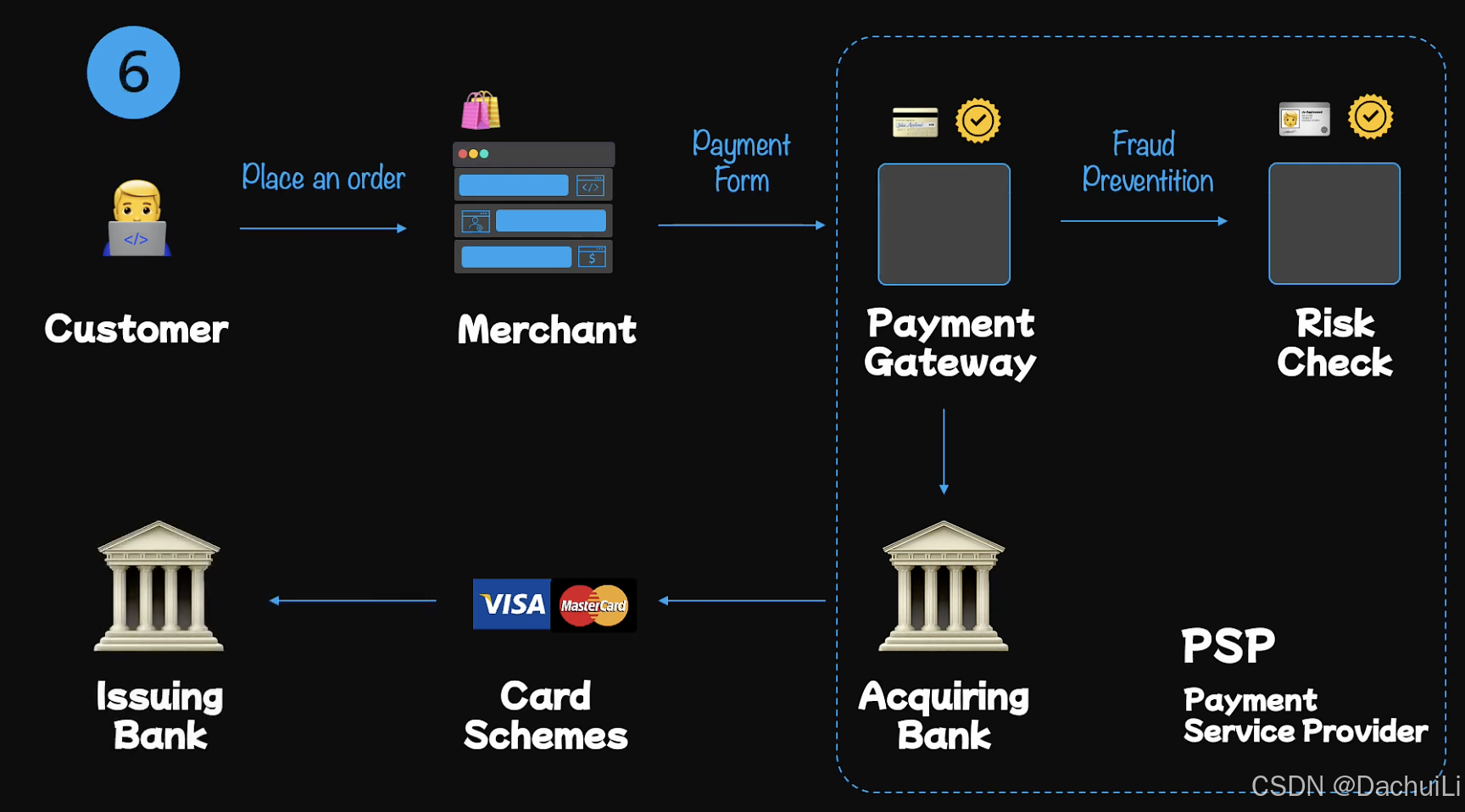

网站弹出一个payment form 页面，该页面一般由 payment Gateway提供。通常payment gateway需要符合PCI-DSS ，GDPR 规则。payment Gateway通常包含其它功能进行高级检查，如：risk check ， fraud prevention。所以payment gateway的主要功能就是校验financial credentials，并将其转移到 merchant bank account。

持卡人的信息被传到了 acquiring bank。acquiring bank是替商户处理card payment的银行。此时PSP - Payment Service Provider就形成了。PSP是个广泛的术语，是第三方公司帮助企业，安全可靠的促进支付业务。PSP通常提供risk management，reconciliation tools 甚至包括order management。PSP通常也可以是acquiring bank，但不是必须的。

acquiring bank 获取交易信息，执行基本校验，根据合适的card networks 路由request到持卡人的 issuing bank来获取批准。

最后客户银行 issuing bank，检查交易信息，余额，信誉良好（in the good standing），给出通过/拒绝交易响应。响应沿着原路返回到商户网站。

两种方式来建立一个支付系统

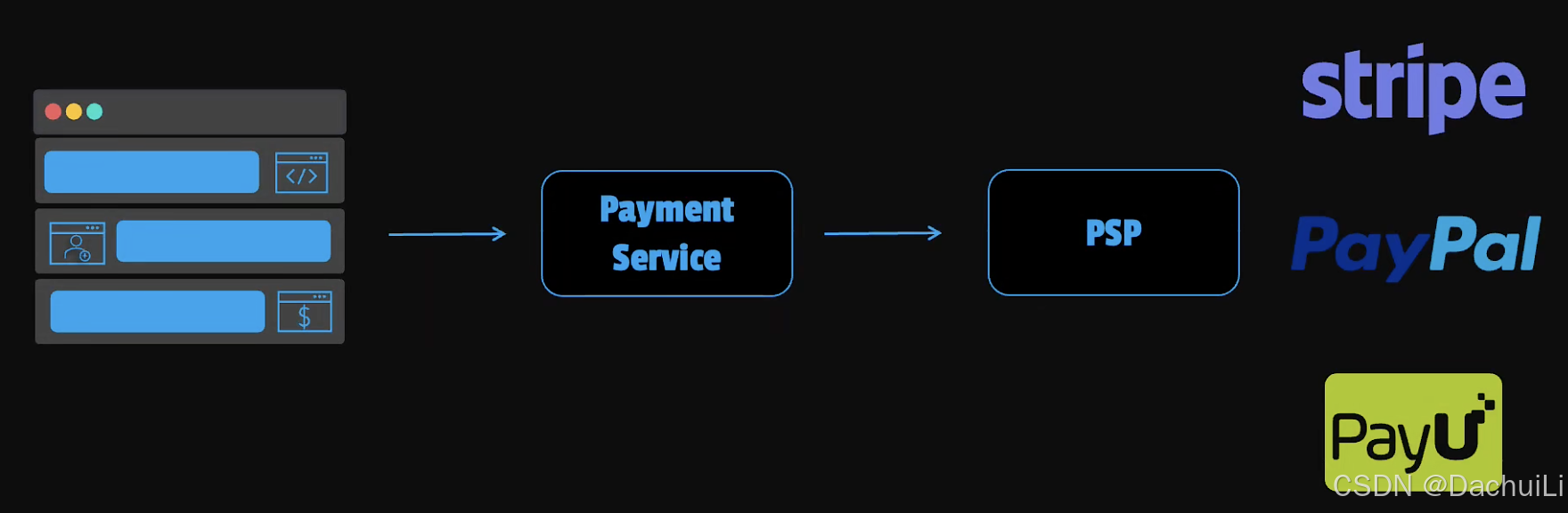

常用方式是使用PSP（如Stripe or PayPal），一般用于在线商店。简单理解PSP就是把钱从买家转到卖家。

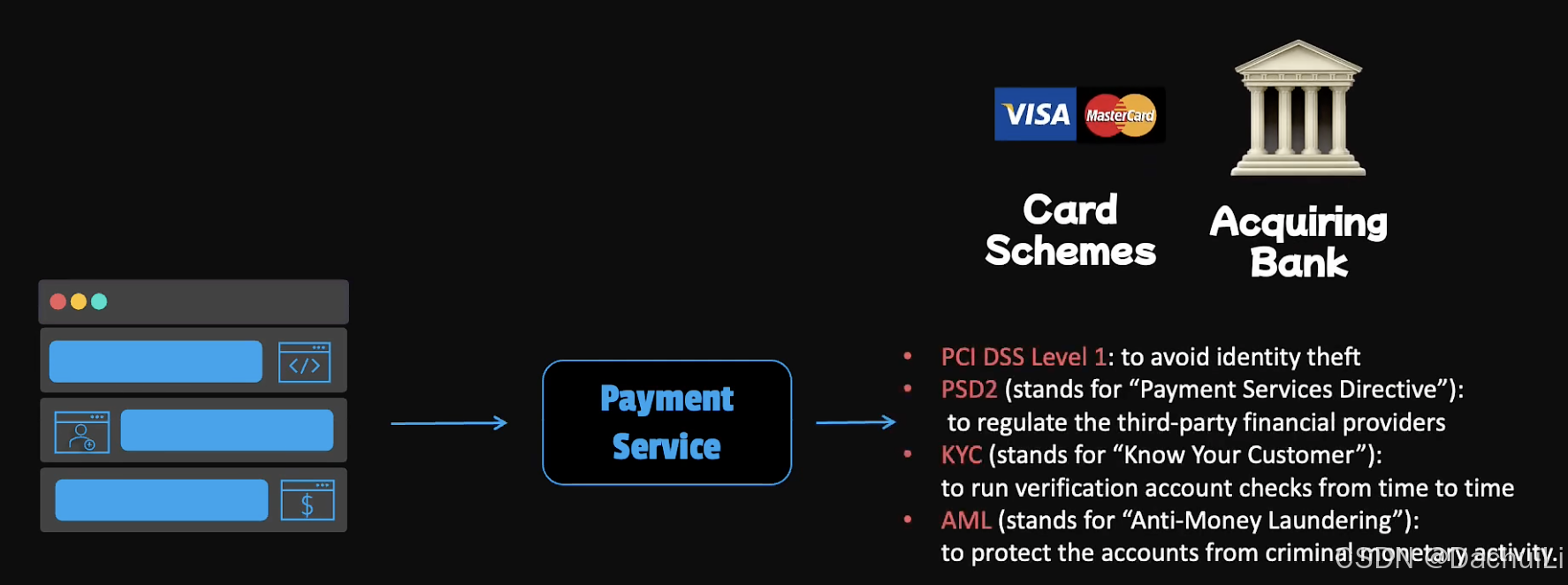

另一种是直连银行或Card Schemes （Visa/Mastercard），这种方式不常见，且困难。

而且要遵守一些标准和法规。而且这些法规每个国家还不一样。

所以很多大公司也都选择PSP

使用PSP，我们不需要存储银行卡号到数据库中，这些都由PSP完成。

payment system会和许多内外部的服务交互，所以无法避免系统出错，而导致的不一致的状态。

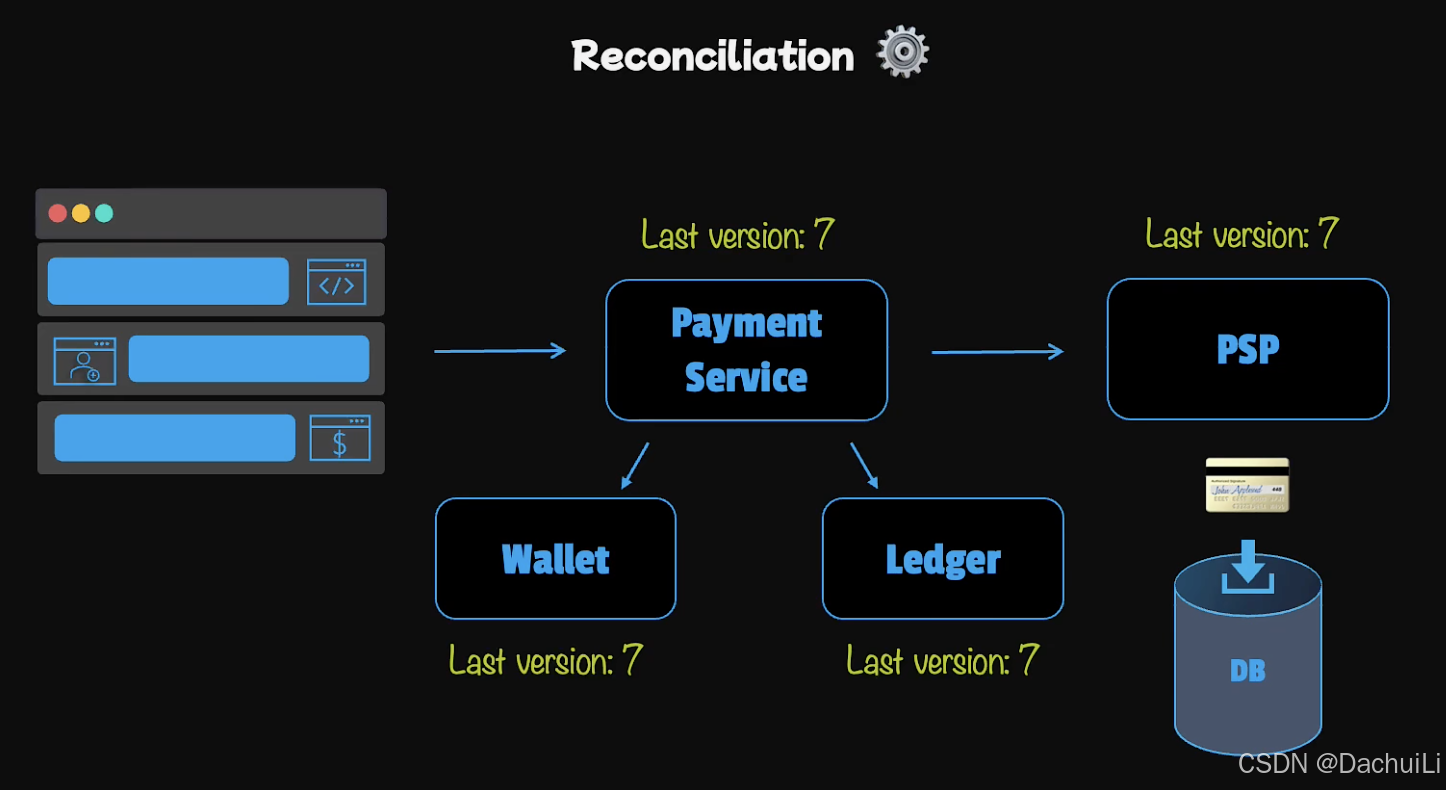

因此需要对失败的交易进行修复（reconciliation ）

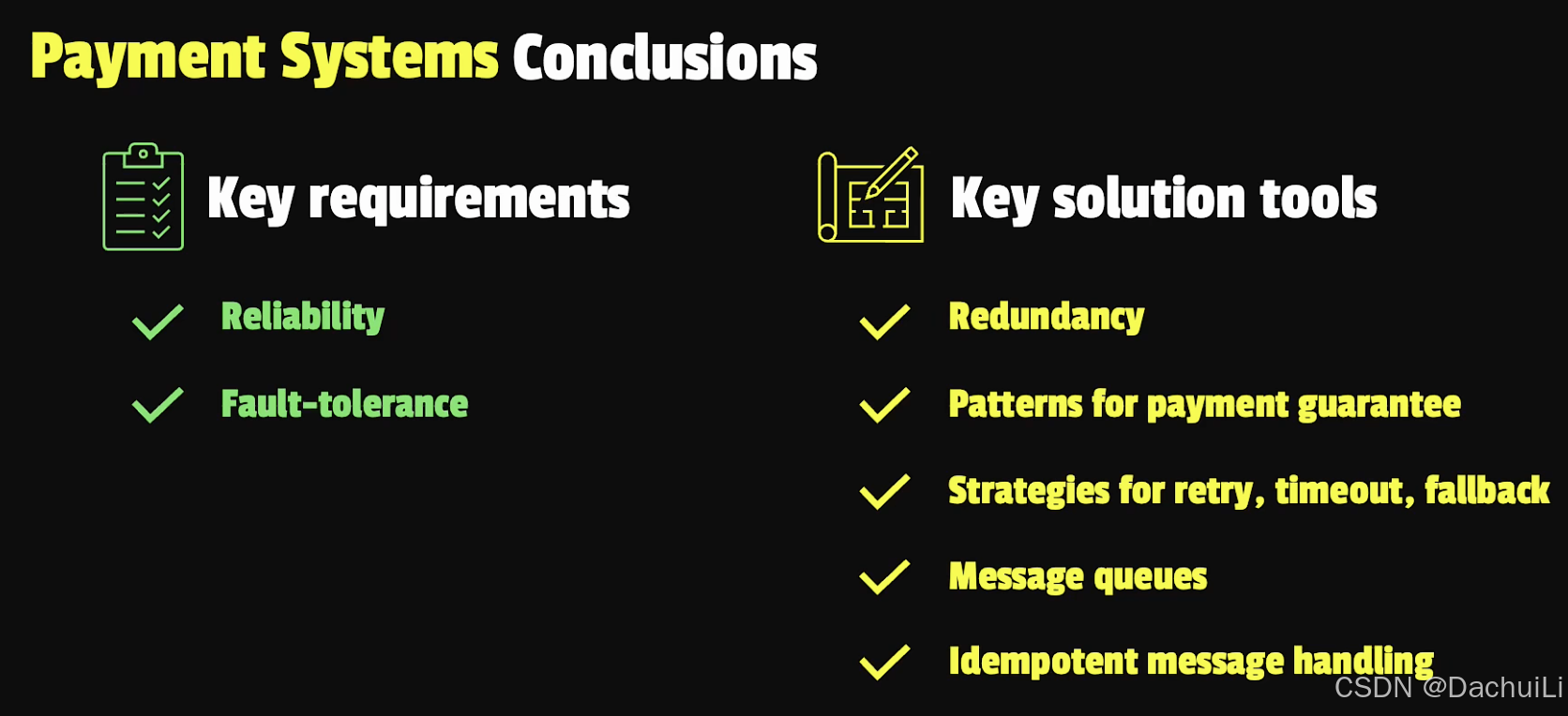

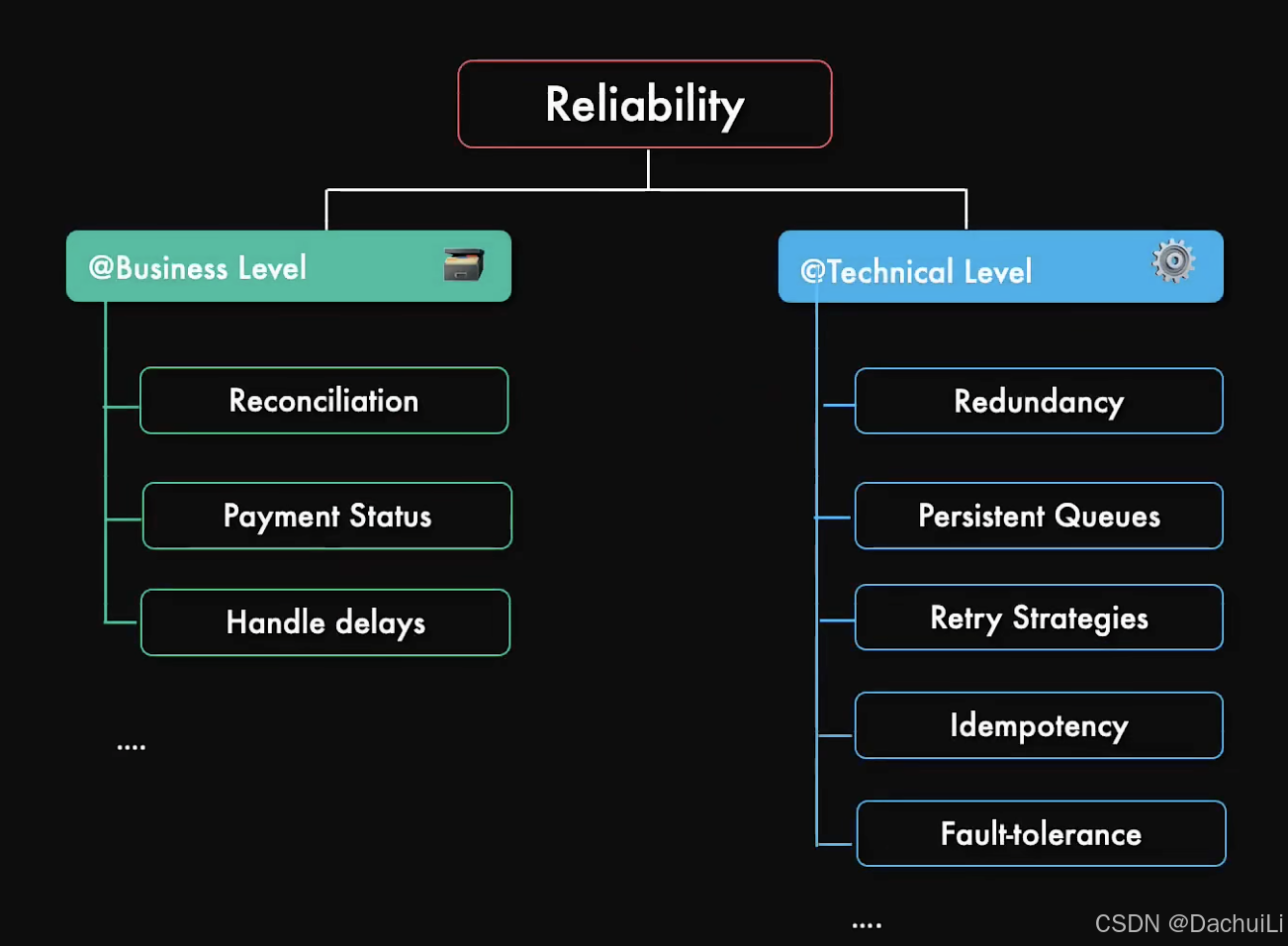

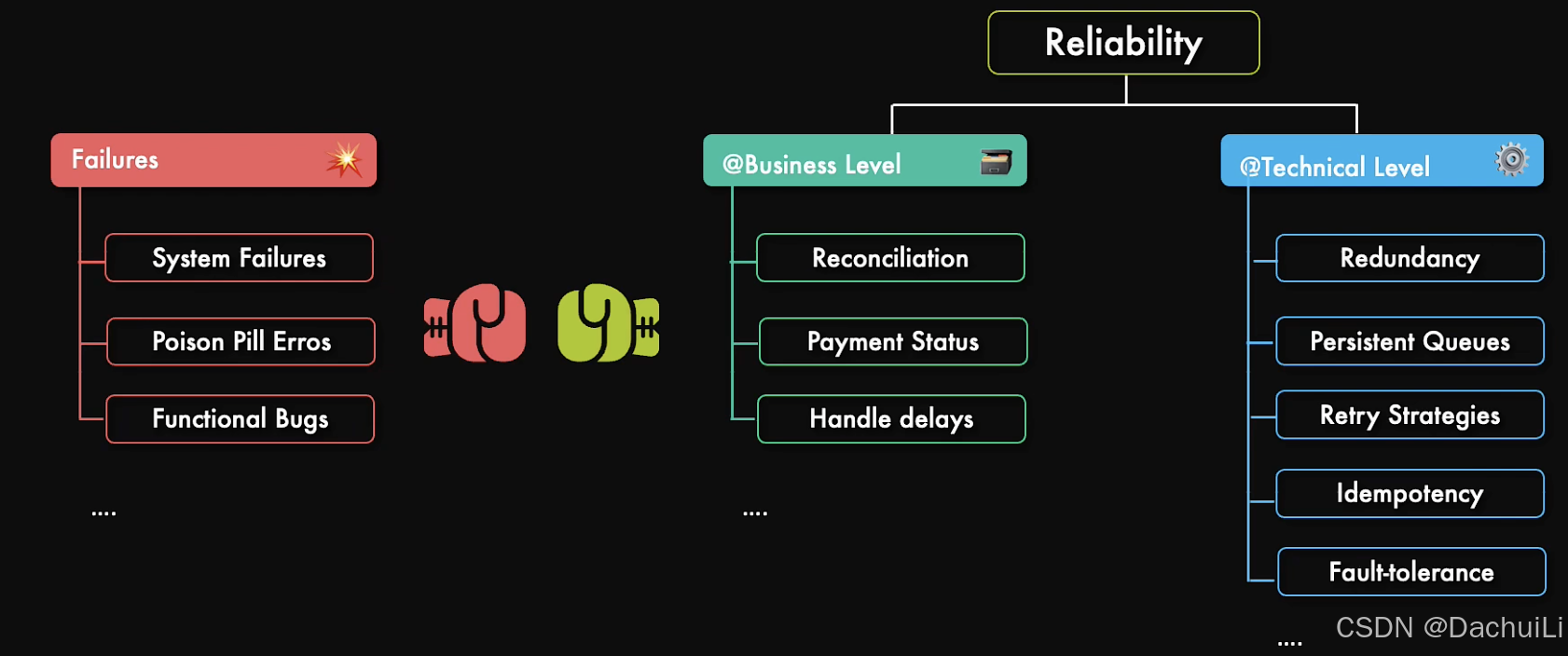

可靠的支付系统的需求

本视频更多关注技术层面。

支付系统的组件

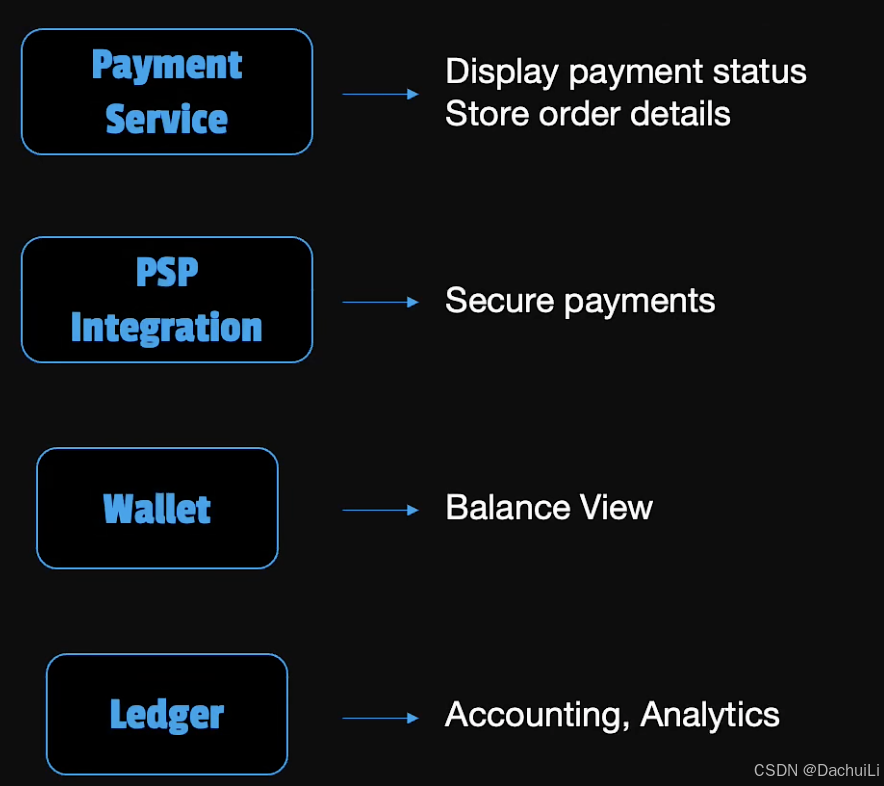

假设我们要给一个在线商店建立一个支付系统。至少需要下面四个部分。

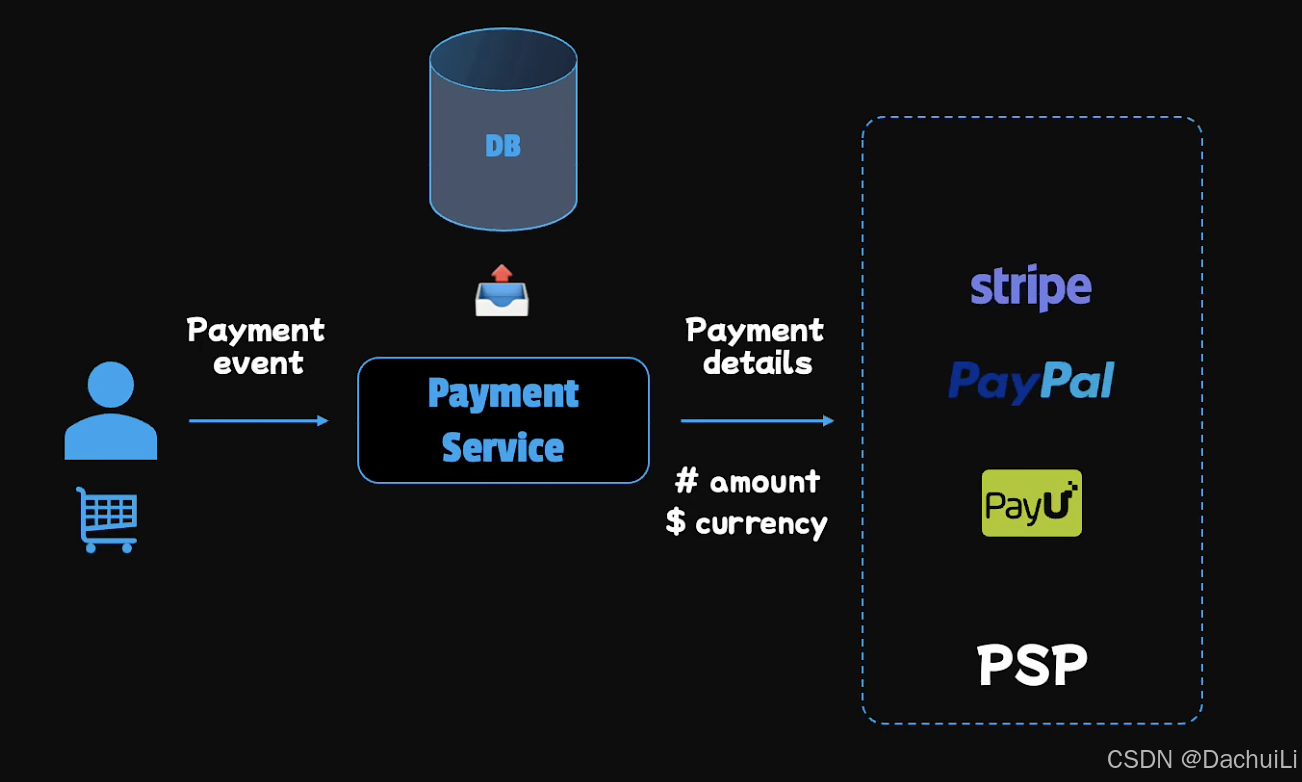

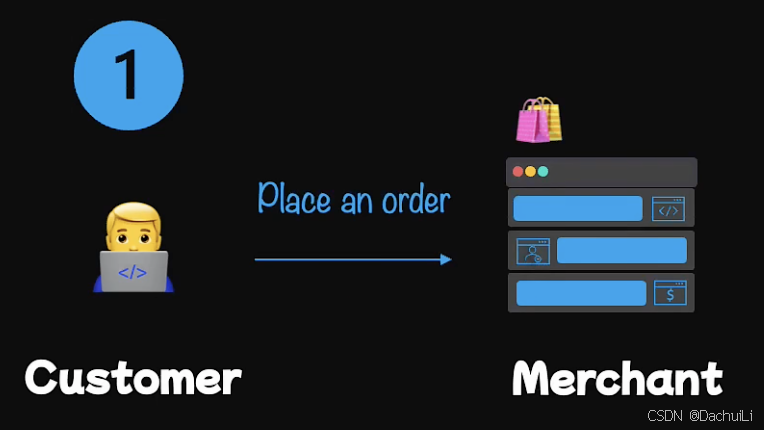

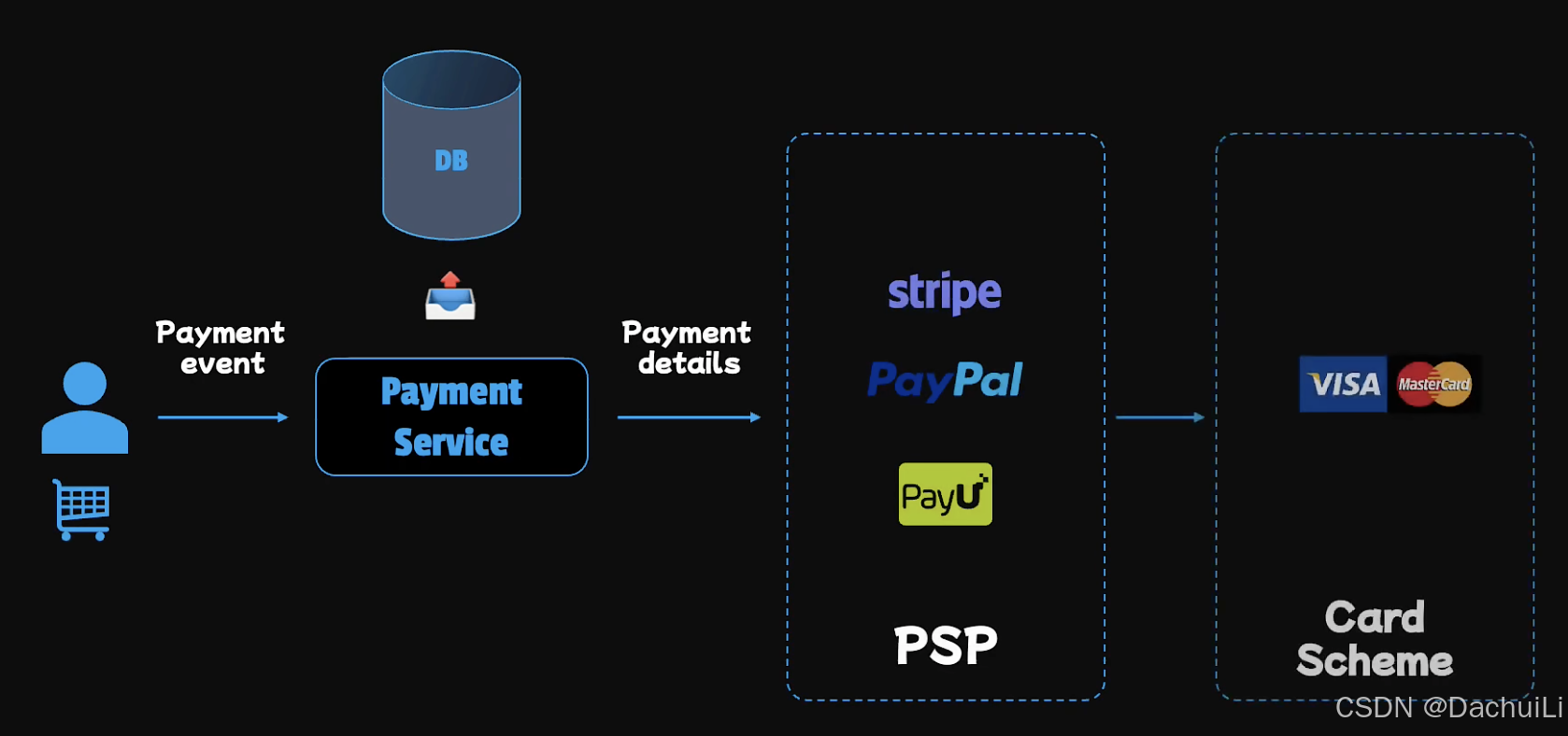

用户在下单时，后台生成一个payment event发送到payment service，payment service存储payment event到数据库，调用外部的PSP。调用PSP时至少要传递amount 和 currency两个参数。

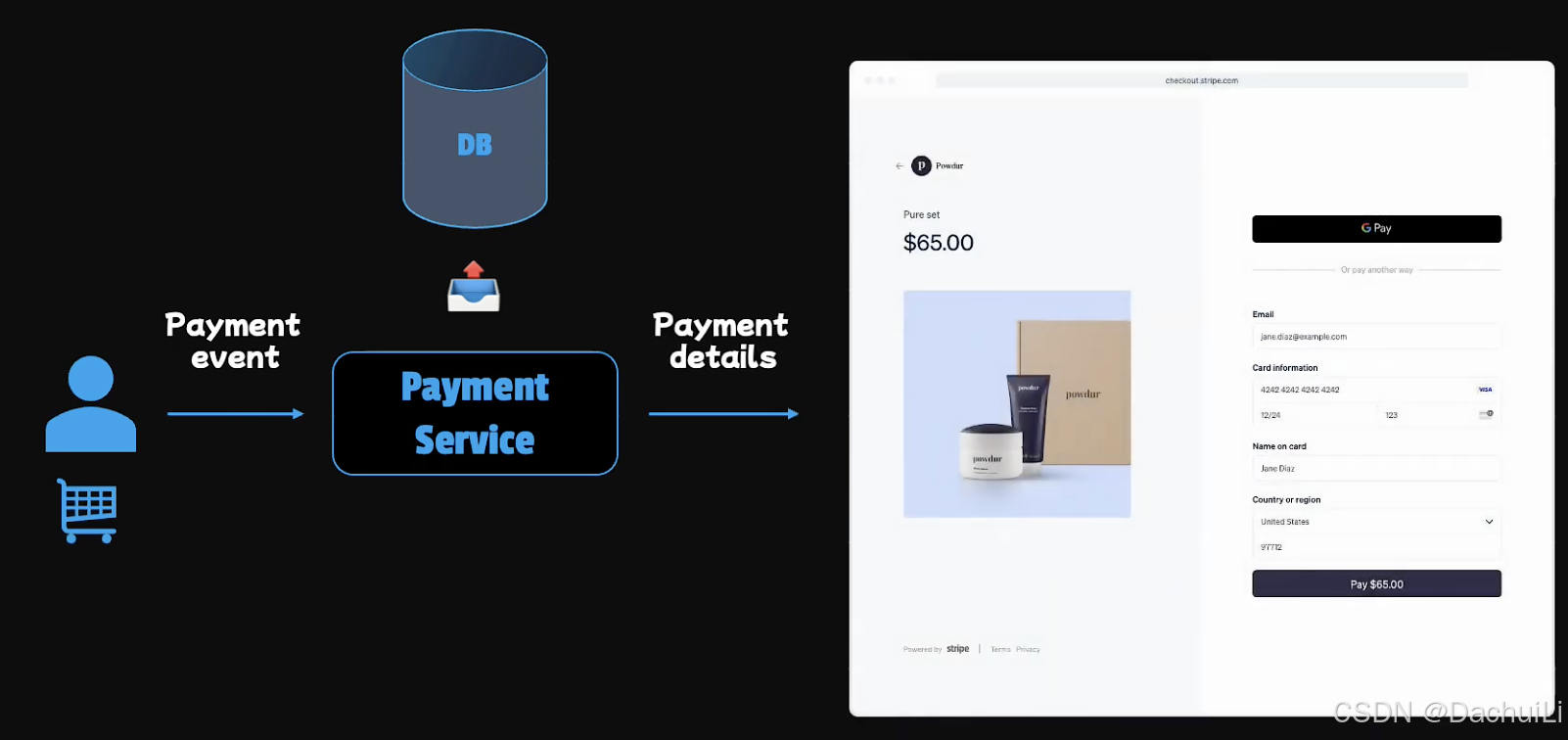

通常这些参数来自下单页面。这时，用户会看到支付页面。页面包括 payment details。

通常有两种方式提供这个页面。

1，PSP提供的form page

2，自己构建（build it in-house），这种不实际也不常见。而且要自己存储敏感信息，同时也是非常乏味的工作。通常要符合完整的规定（compliance regulation）也不现实。除非你是特别大的公司。

所以一般用的是第一种。

PSP的工作是发送card details 到 banks 或 card scheme（visa/ mastercard）

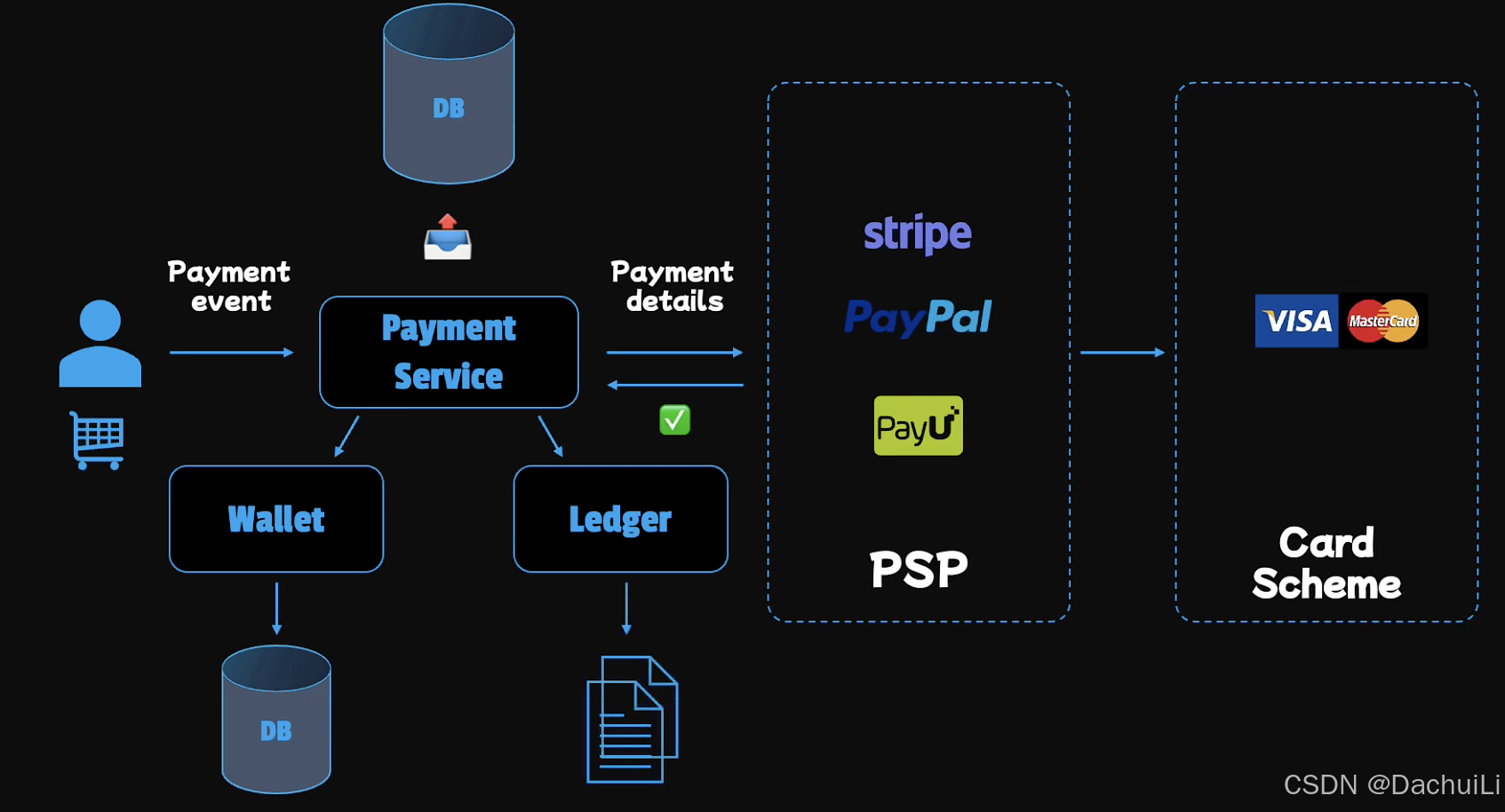

在PSP成功处理payment后，相关的service update 钱包 wallet，钱包用于跟踪商户账户余额。wallet的数据存放在数据库。payment service 记笔账到 Ledger，Ledger主要用于财务数据分析，支持审计工作等。ledger 记录存放在数据库中。

同步和异步通信的选择

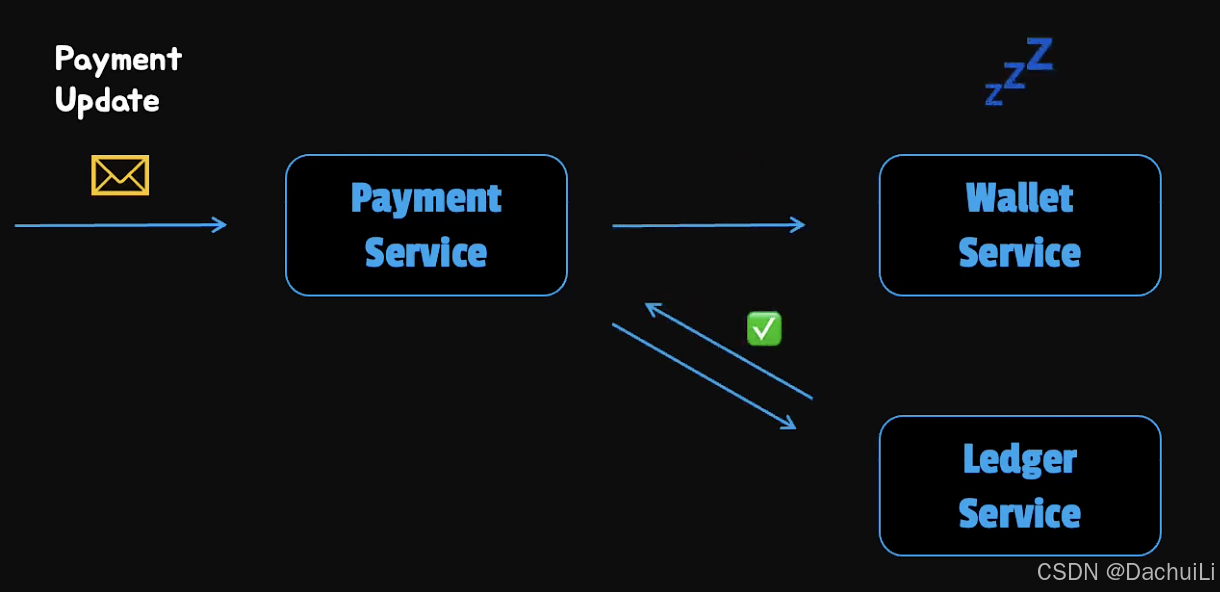

支付系统中任何所涉及的服务都有可能随时处于停止状态。

同步通信不合适对方服务器停机，网络延迟很大的场景。而且会引起级联失败（cascading failure），一个服务停机，整个系统就不能工作。也就是所谓的紧耦合（tight coupling）。

然而有些场景非同步通信不可。

而其它并非同步不可的情况，优先考虑异步通信。也就是所谓的松耦合（loosely coupled）。

同时异步通信在处理不均匀流量（uneven）和流量暴增（spike）等情况时，变得容易的多。可以利用持久队列（persistent queue），比如 kafka，作为一个缓冲。

据统计70%的银行和金融机构使用kafka。

总之，异步通信适合于绝大多数情况，如 payment 欺诈检测和分析。

保证交易完成（Guarantee Transaction Completion）

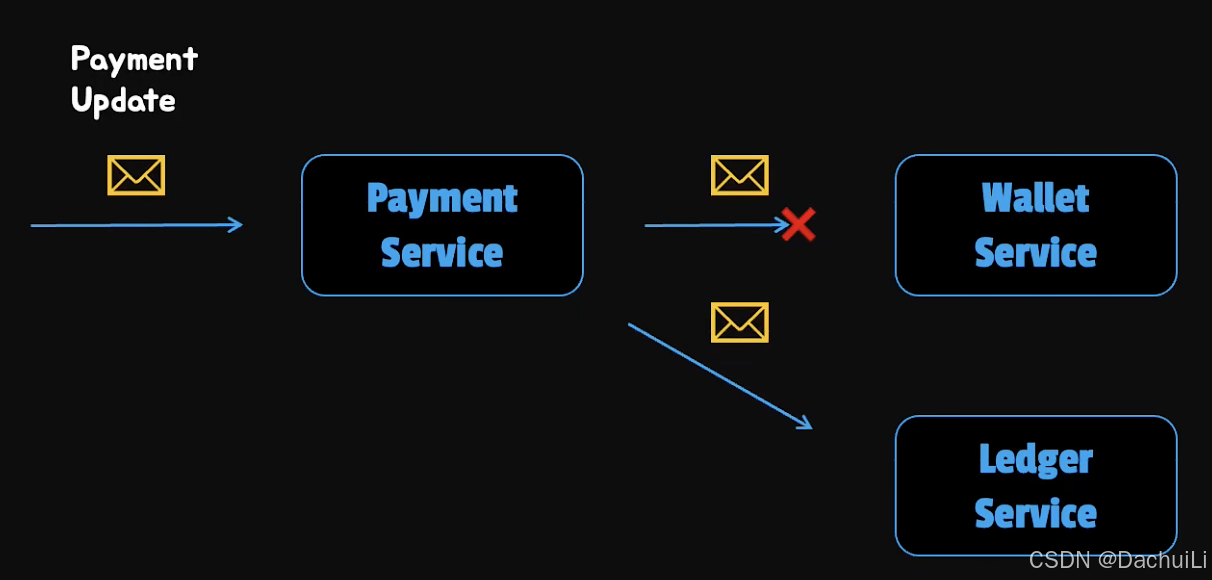

如何保证在不同服务之间传递的request messages不会丢失？

或者如果保证这些messages 被收到了呢？

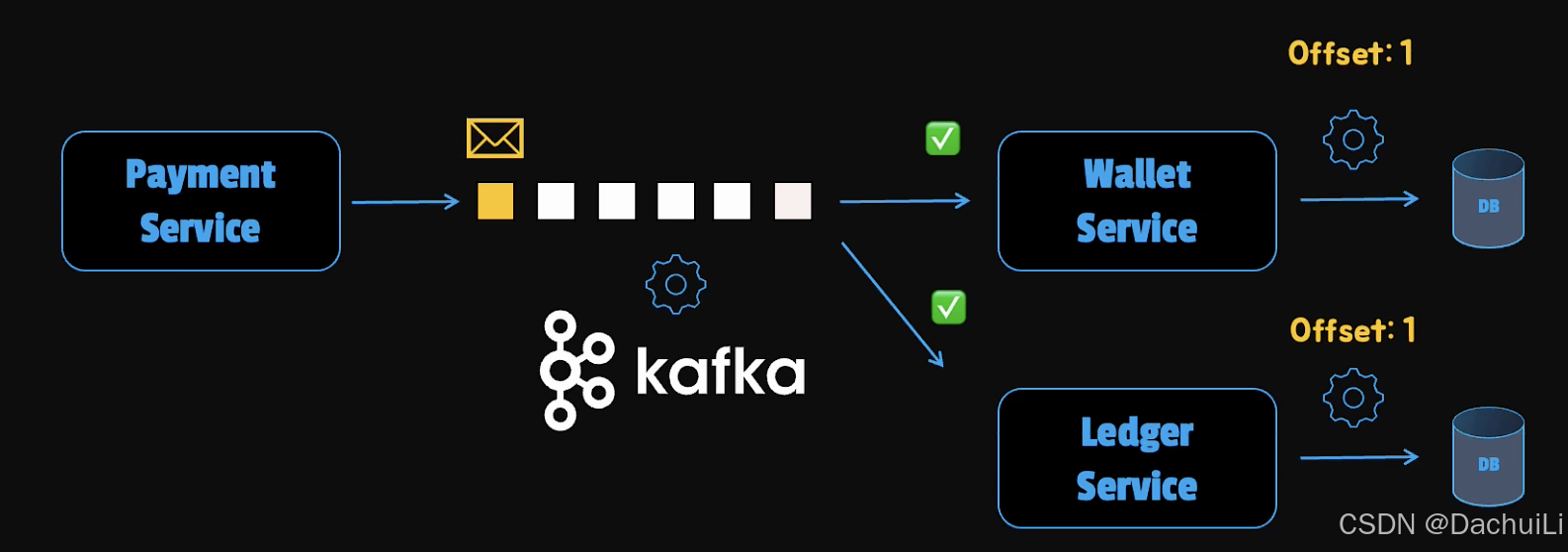

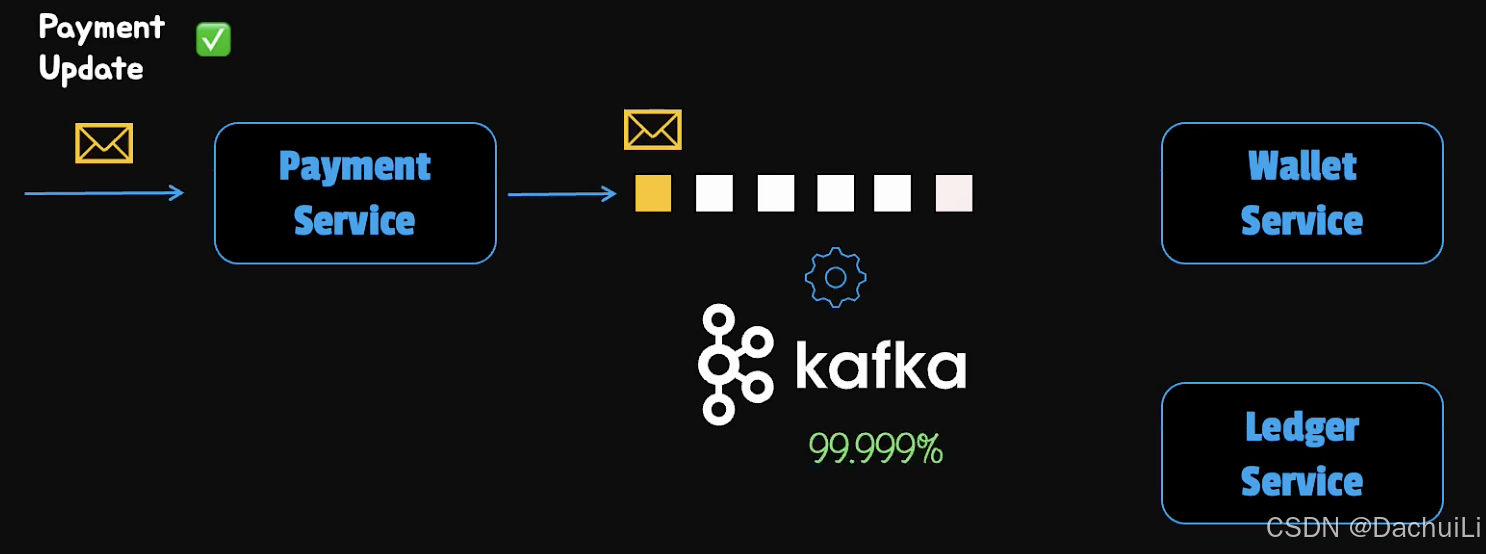

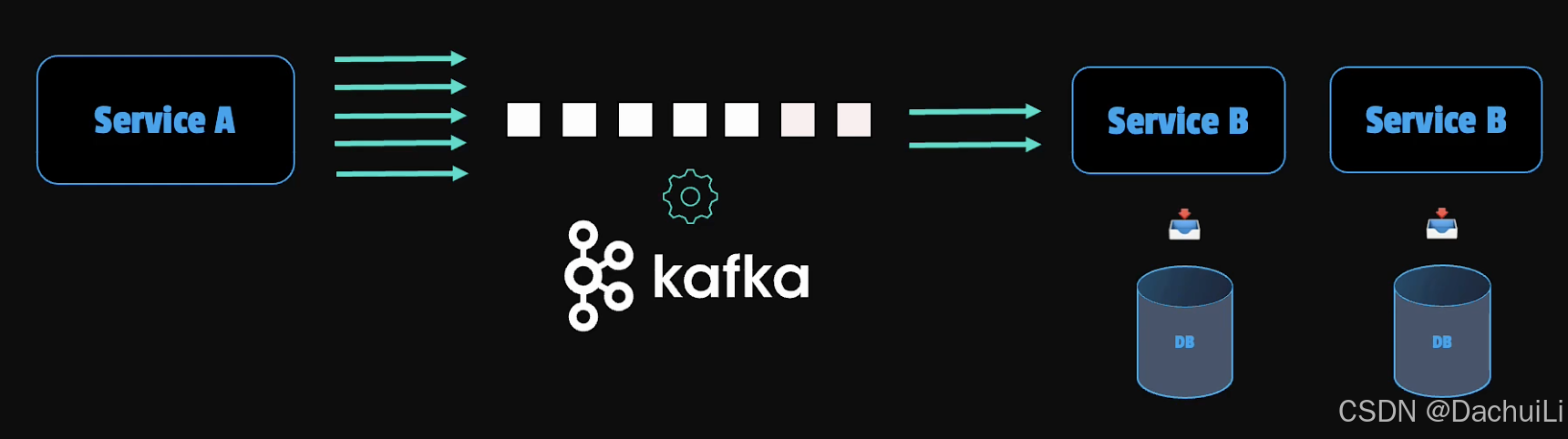

这时，我们可以使用message queue，如 kafka。对任何order placed 或 paid，我们都可以创建一个 kafka event。kafka会持久化messages，所以不存在丢失message的情况。

当然kafka也有可能不可用，但几率小至 99.999%

然后这些msg可被不同的consumer各自消费。consumers 只会在msg 被成功处理，并存储在数据库后，才通知kafka，消息被消费了。

因此，这种模式可以承诺msg被成功交付给其它服务。

处理失败的payment

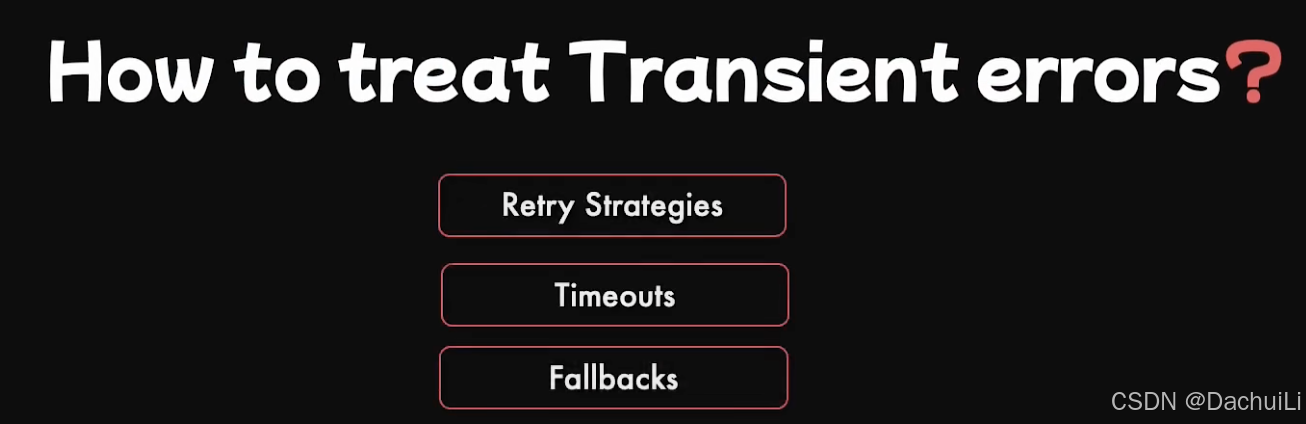

如何处理即时错误（Transient errors）

对于有些services之间的同步调用，显然不适合 msg queue方式。那如何处理这种同步调用时的异常情况？

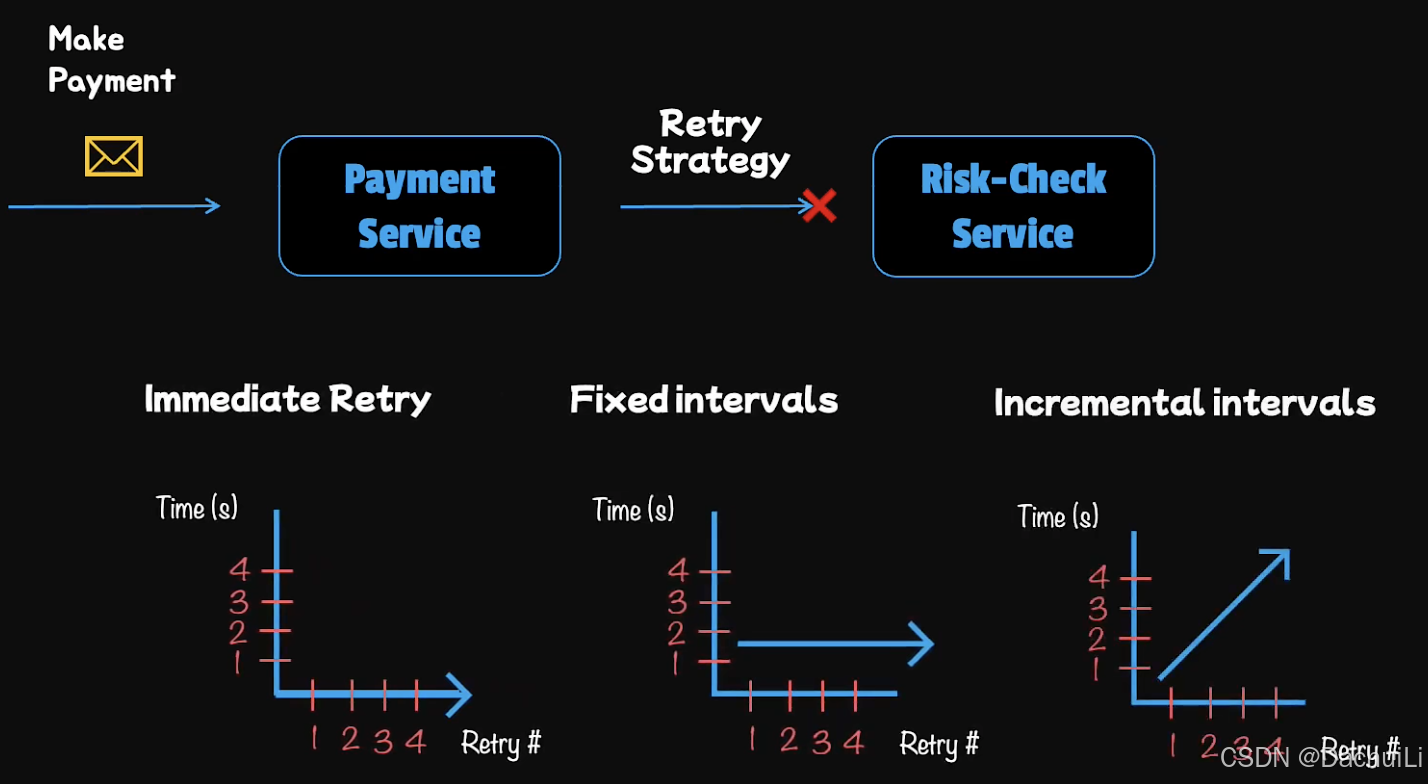

下图列出了一些常见方式。

retry 需考虑 retry的次数，和间隔。

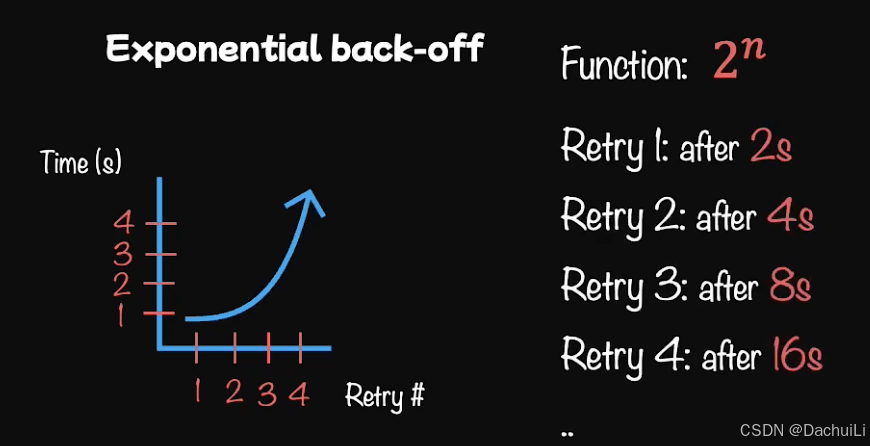

推荐使用间隔指数级的增长的方式。

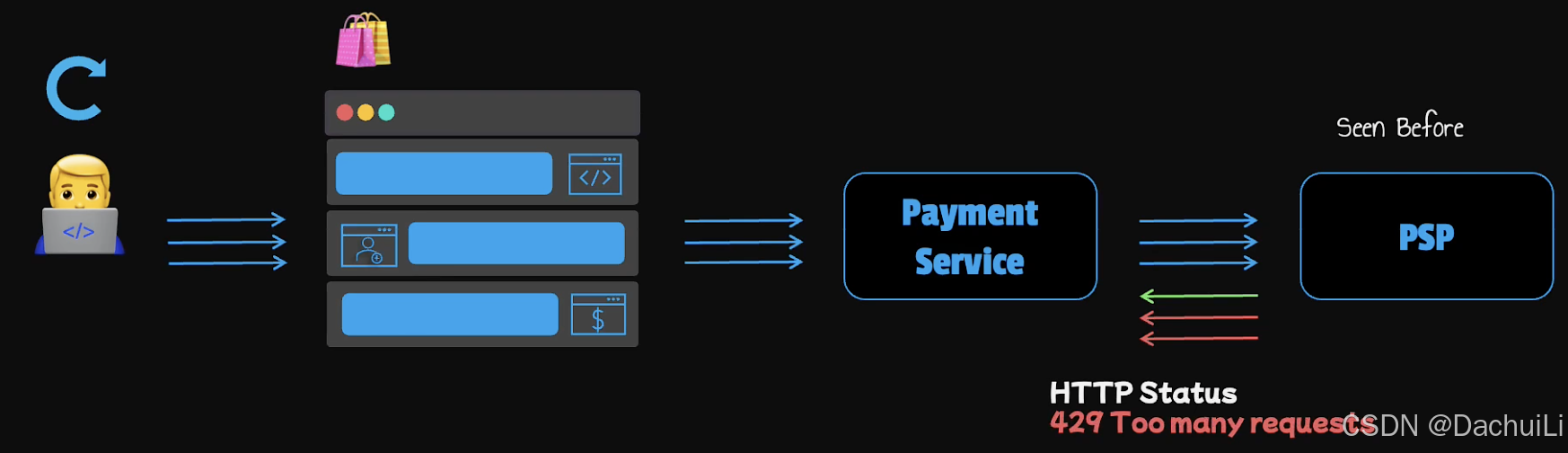

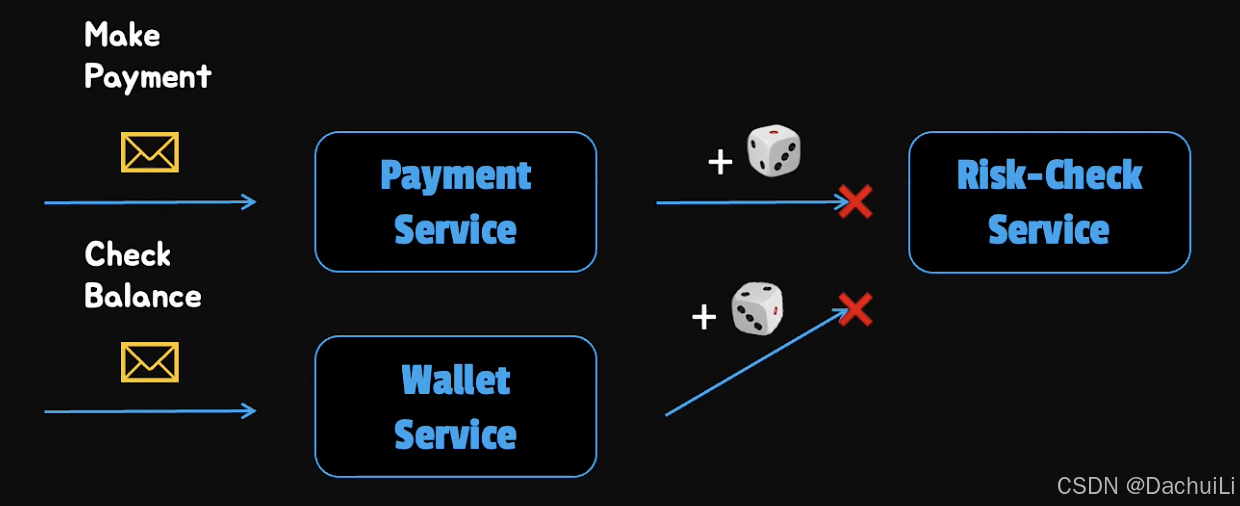

同时也要考虑多服务同时retry的情况，若间隔一致，造成目标服务器访问量剧增。

解决这种问题，在retry时候，加如随机数。

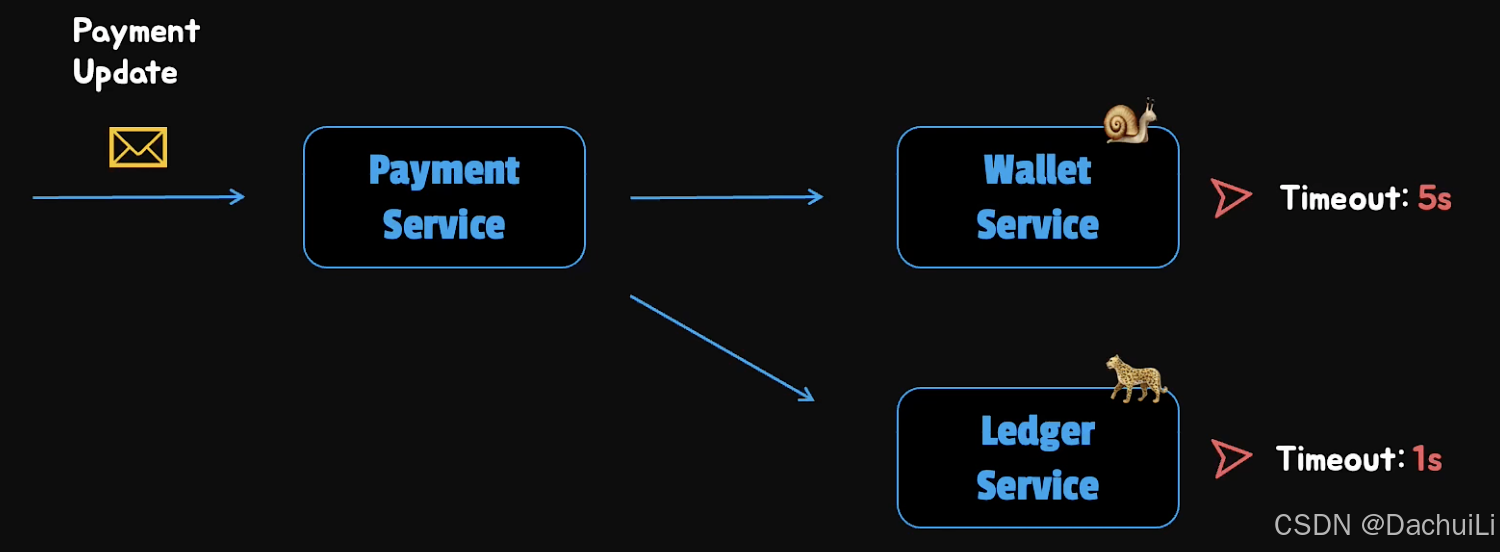

超时时间的设置问题，想象用户在下单时，设置的太短，用户看到订单超时。

但是在后端存在几种可能。

1，后端实际处理成功，但是请求超时。

2，后端还在处理中，但请求超时。

3，后端根本就没收到请求。

这时候，如何展示合适的结果给用户。

若展示失败，用户可能会在次发起支付。这里就存在重复扣款的问题。

可参考这篇文章：

Payment-ByteByteGo - How to avoid double payment? 避免重复交易-优快云博客

不过此时，我们可以在后台进行retry。

那么超时时间改设置多大？

大到可以满足最慢的服务返回，小到可以防止永不返回到服务。（😂😂😂）

备选方案的考虑（fallback pattern）

在服务调用过程中，返回结果无法返回时，我们应该做两手准备。把对用户的影响降到最小。

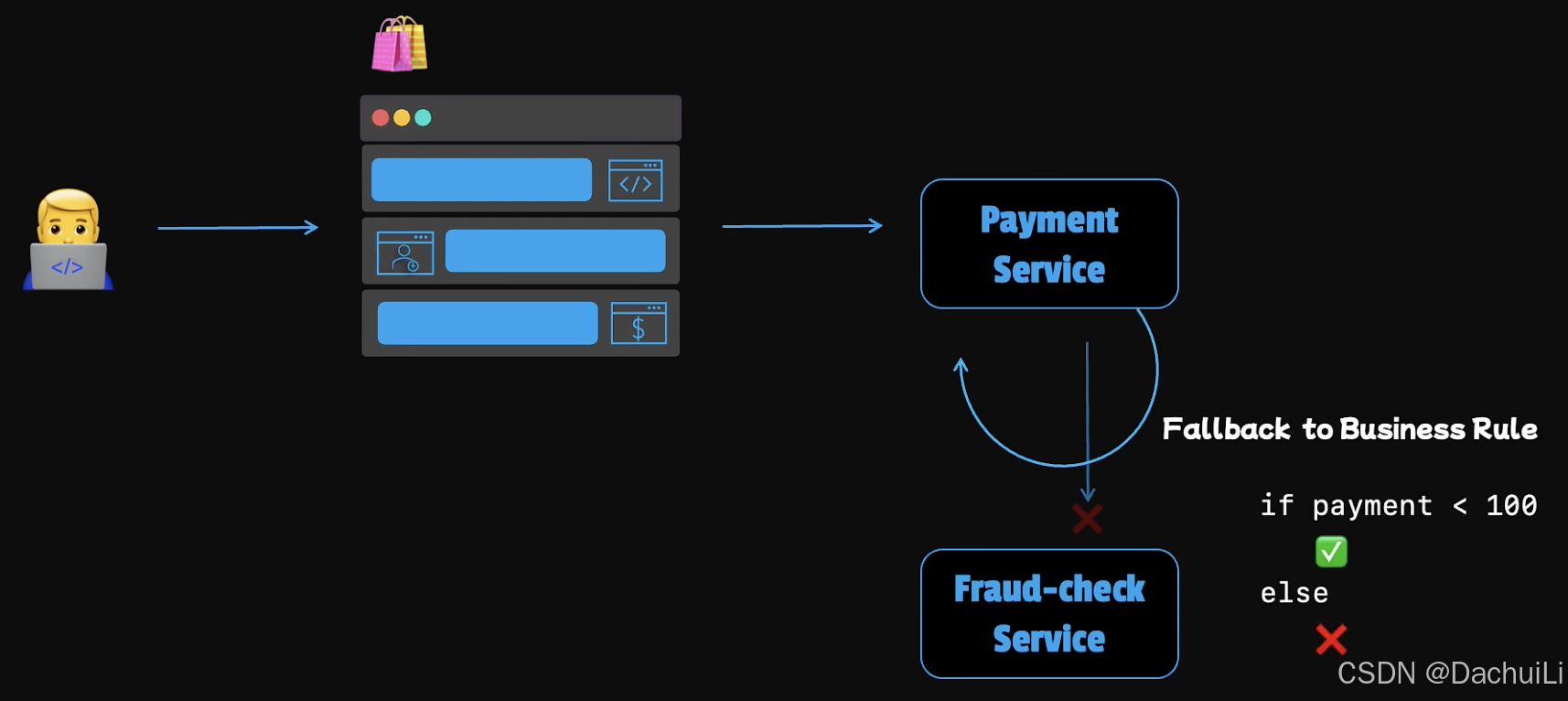

比如，在payment service调用 fraud-check service过程中，出现异常，无法得到fraud check结果。这时候可以进入备用方案，例如一些常规的规则（金额的判断等）。

处理持续性的异常（persistent failures）

对于持续数分钟，甚至数小时的错误。retry也无济于事。这种情况只能取消交易。

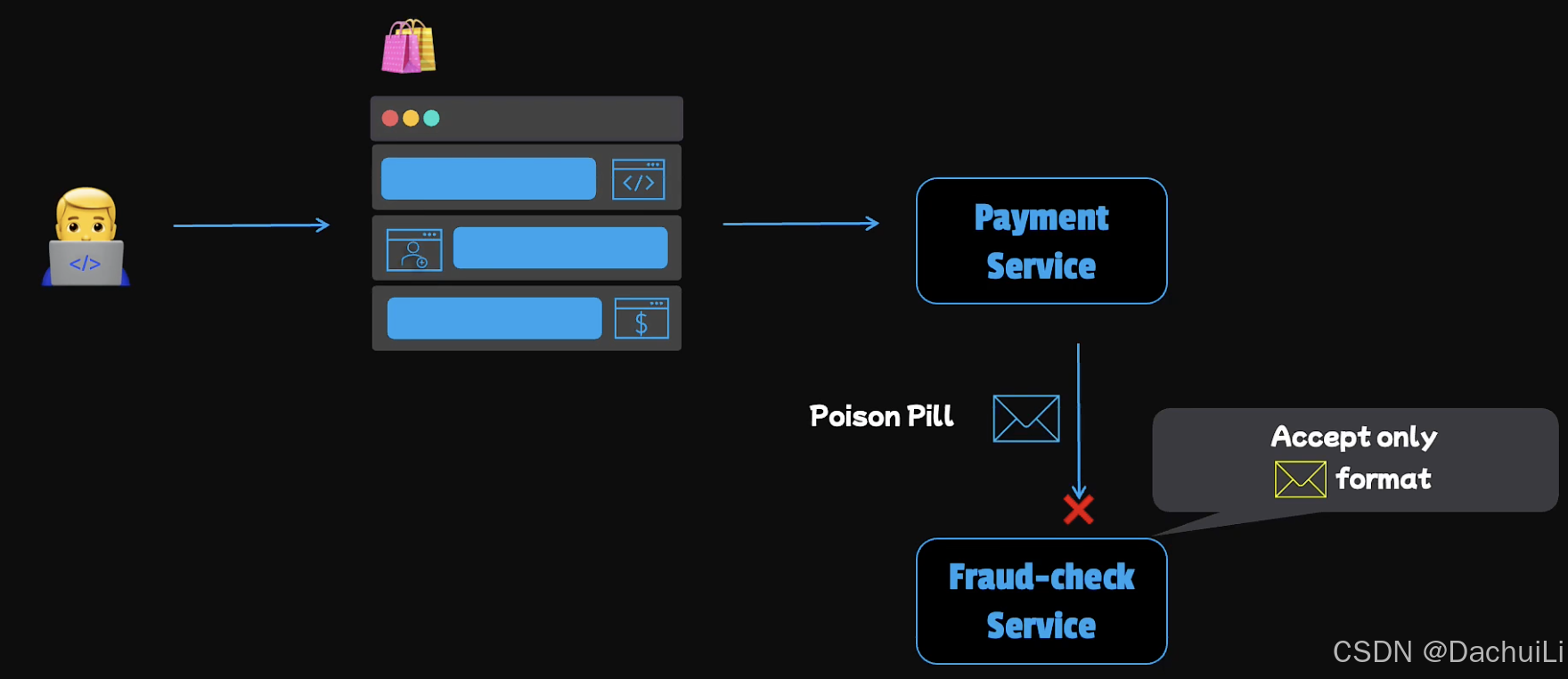

然而，在一些系统中，持续性报错的原因可能是因为格式不匹配，导致解析response时出错，这种情况可以把 response保存起来，后续在debug - retry。

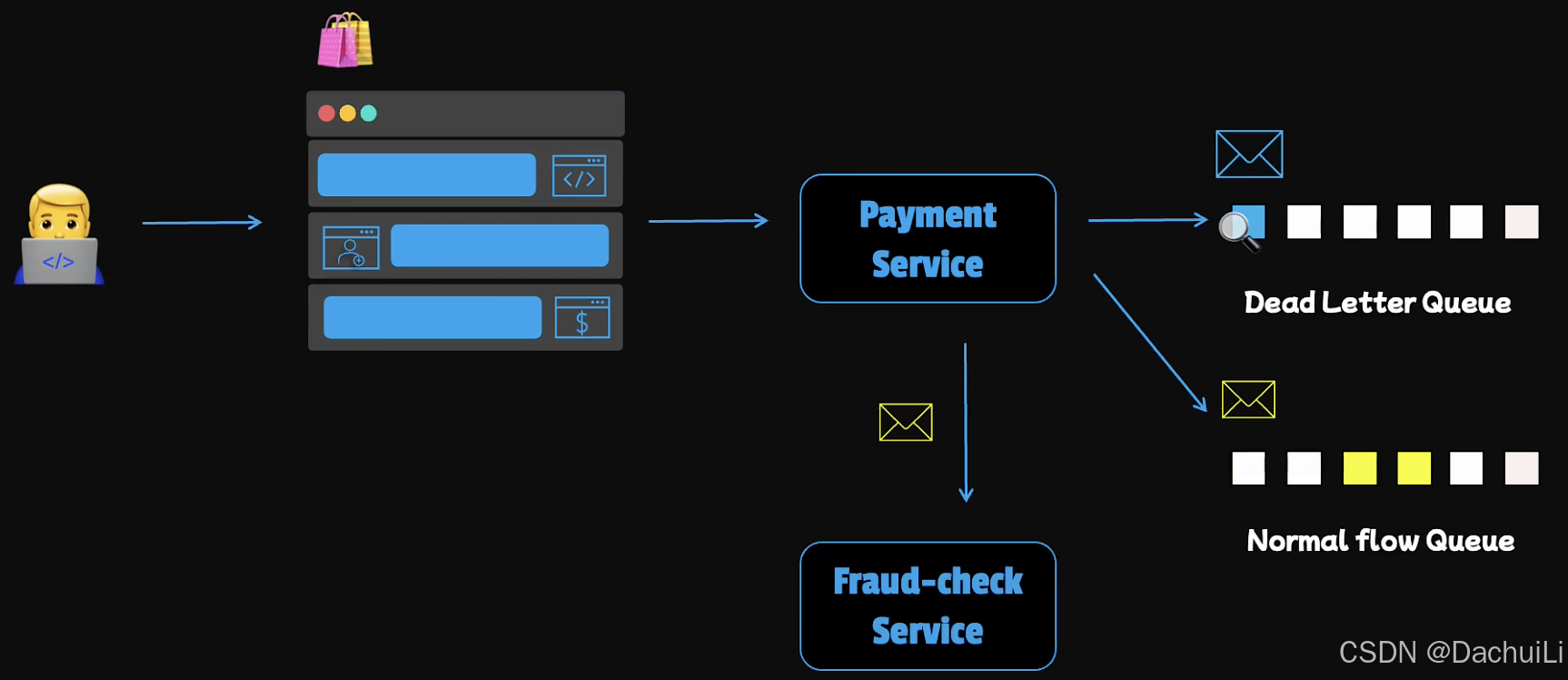

比如可以存入特定的msg queue，这也就是死信队列（Dead Letter Queue）。

对于可以因为目标服务器暂时不能相应的情况，也可以把这些失败的调用，存入正常流程的queue。待后续重发。

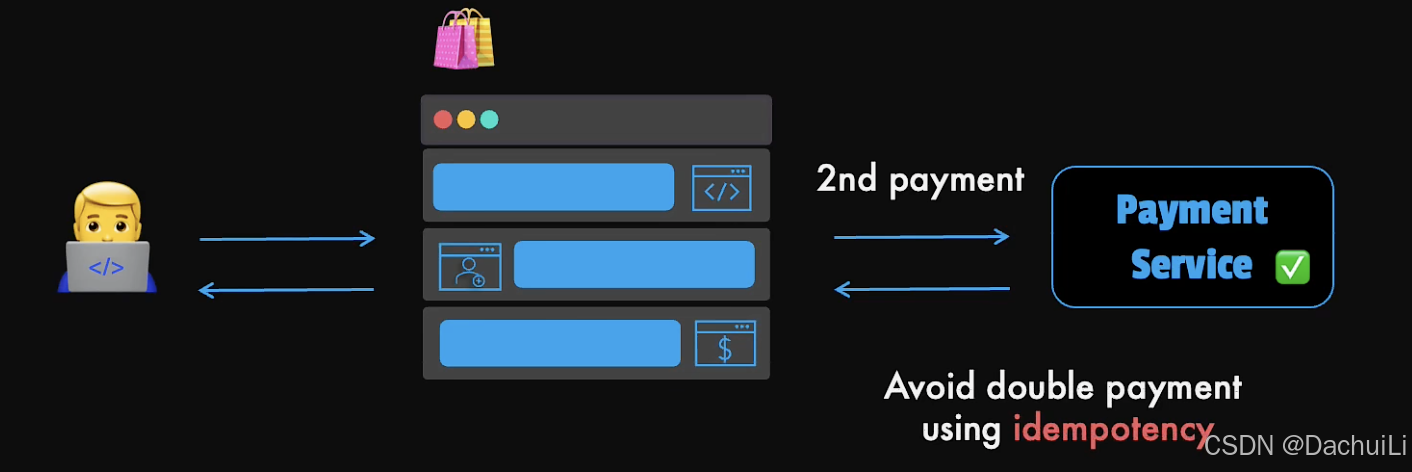

重复支付问题

直接参考这篇文章： Payment-ByteByteGo - How to avoid double payment? 避免重复交易-优快云博客

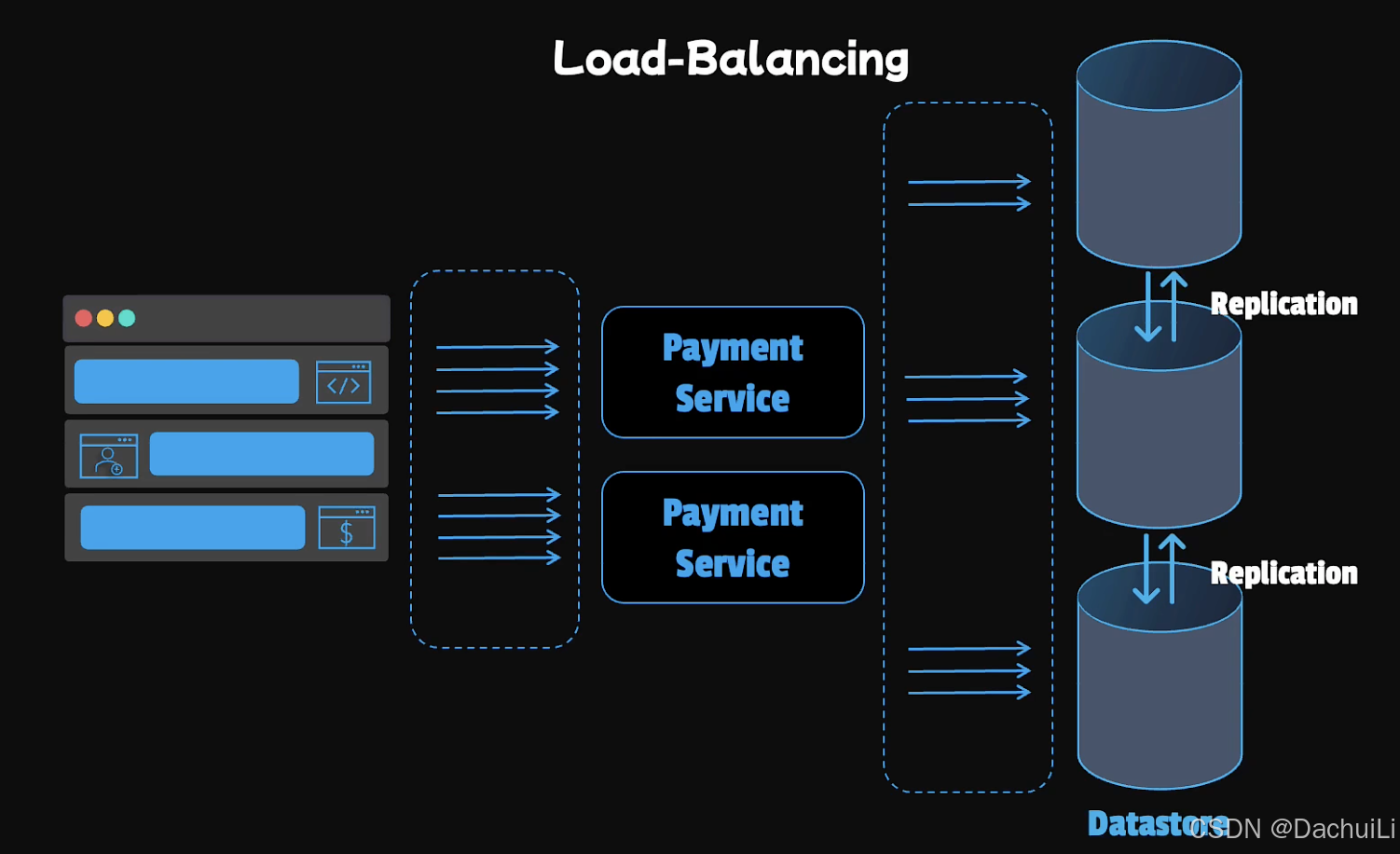

利用分布式系统（making use of distributed system）

主要是解决单体应用无法满足需求，以及各种分布式问题。可看视频或跳过参考别的文章。

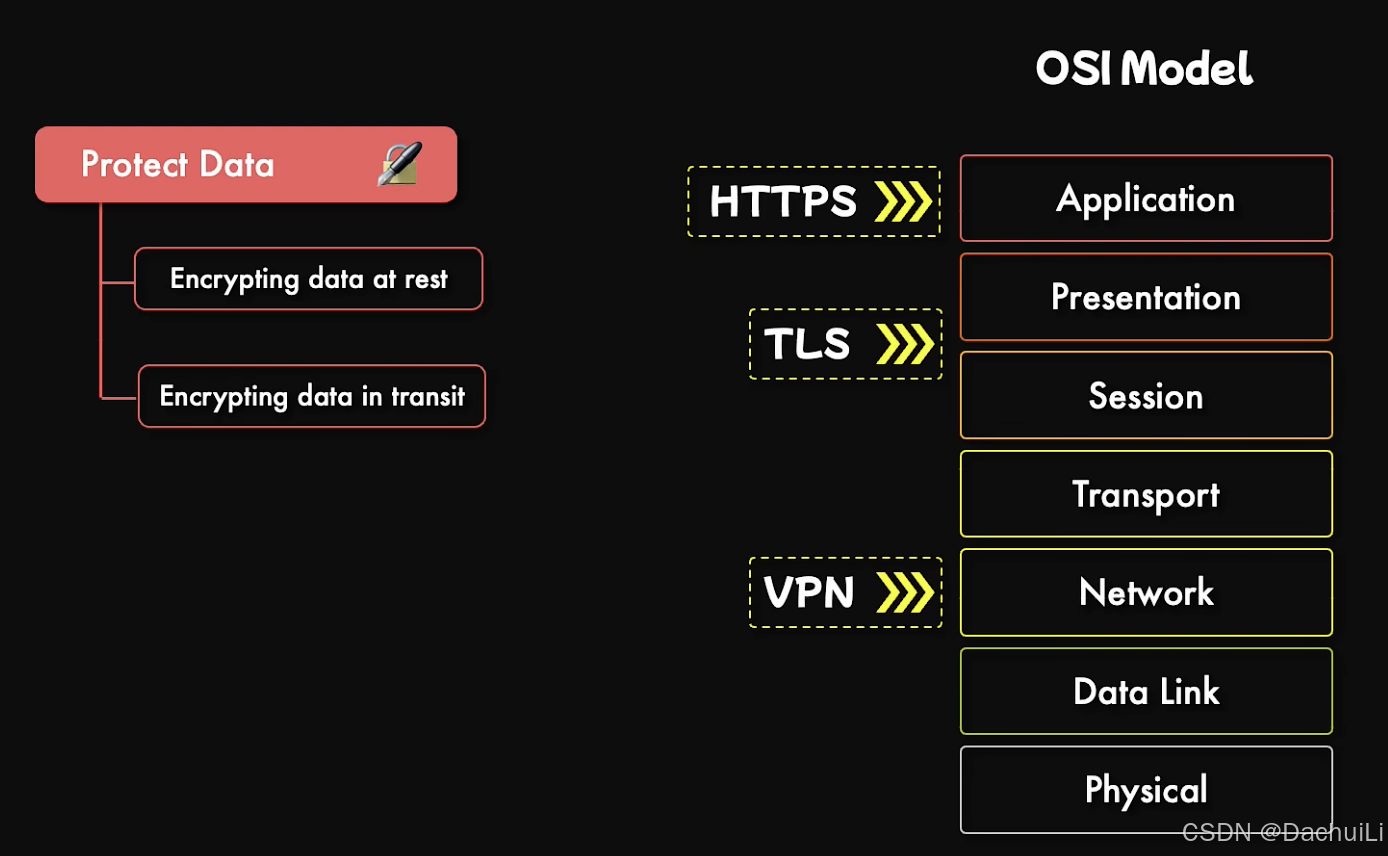

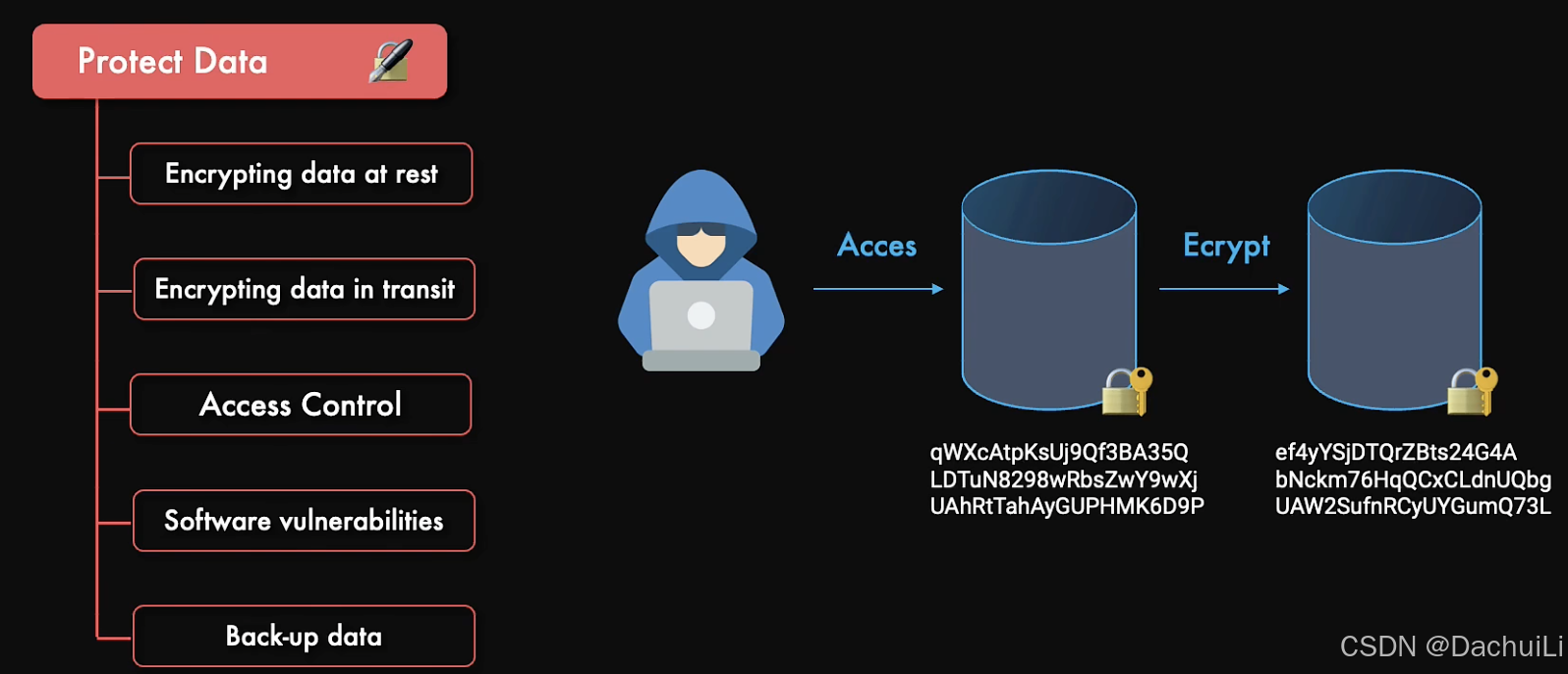

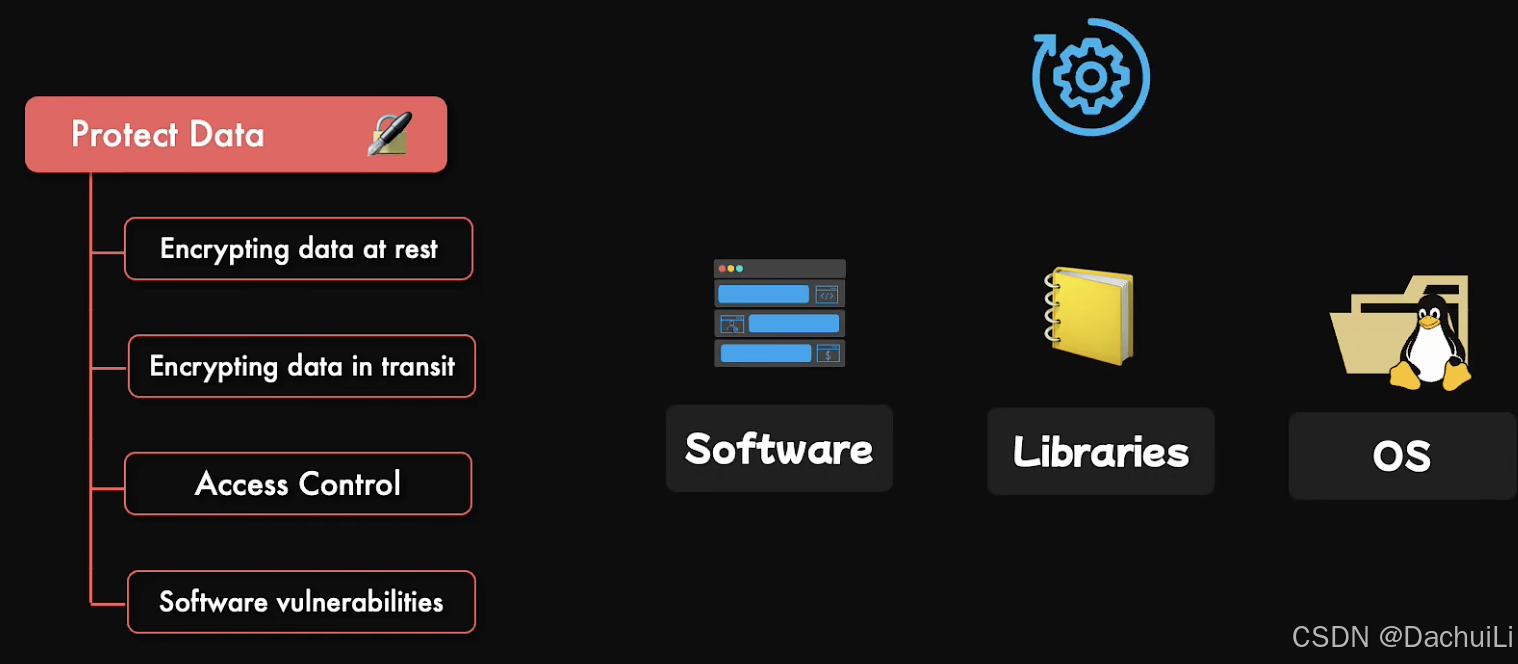

静态数据和传输中数据加密（Encryption for Data at Rest and In-Transit）

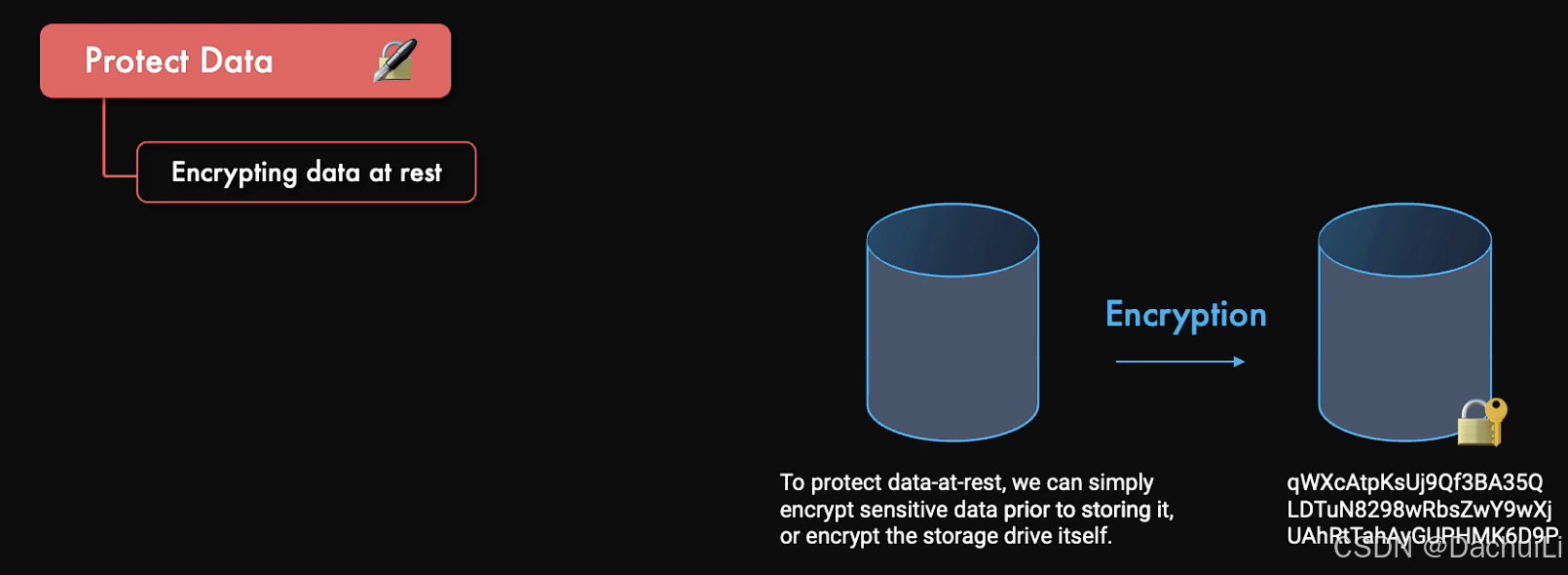

静态数据加密，可在数据库或通过软件对磁盘加密完成。

对于数据传输过程中的加密可以在OSI模型的多个层实现。

VPN对网络加密

TLS提供数据加密的完整性和身份验证。TLS 不是 SSL（后者废弃与2011年）。

HTTPS用于应用层。

这些方式有不同的使用范围和场景。

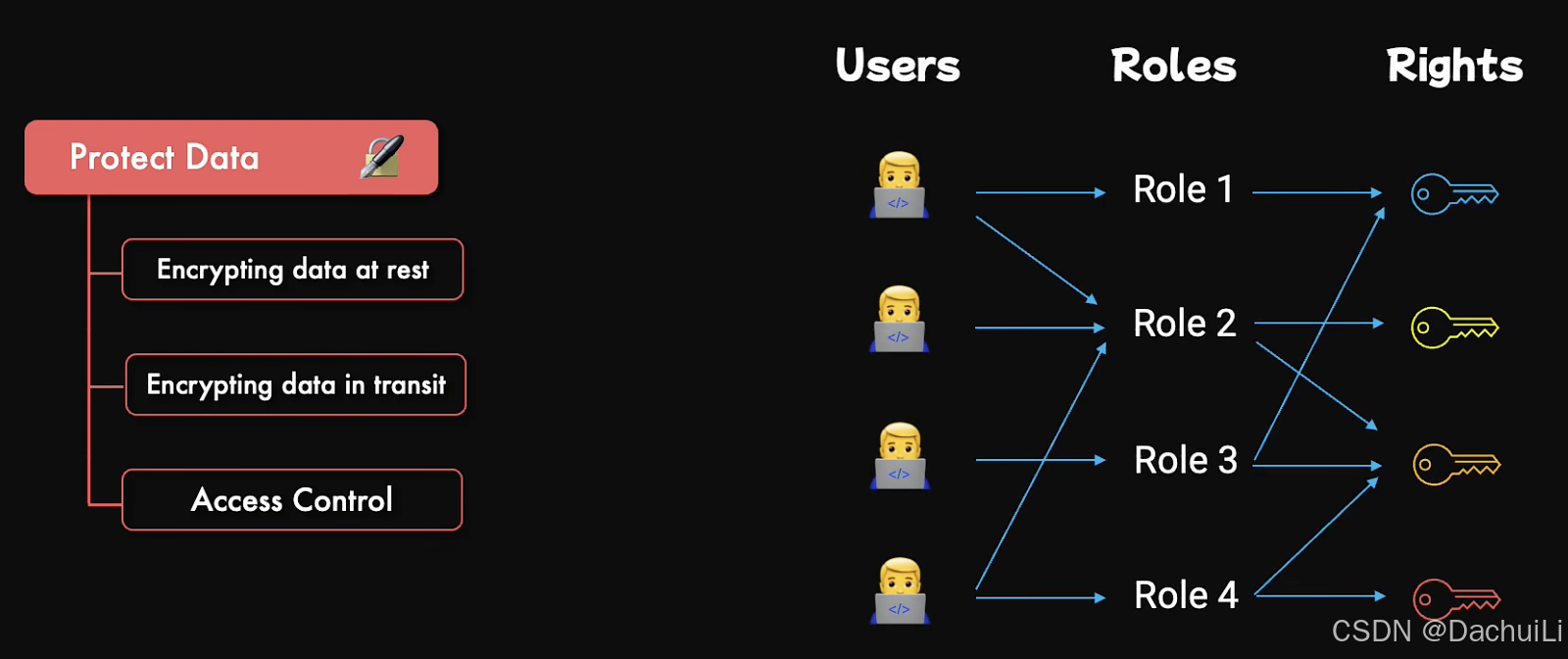

其次是用户的权限控制。

然后，就是即时更新系统和软件。

接着是定期备份数据。防止数据被破坏。

最后是用户密码的强化，不要使用一些容易猜到的密码。。。😂 （密码方式还会用多久？）

数据完整性监控（Data Integrity Monitoring）

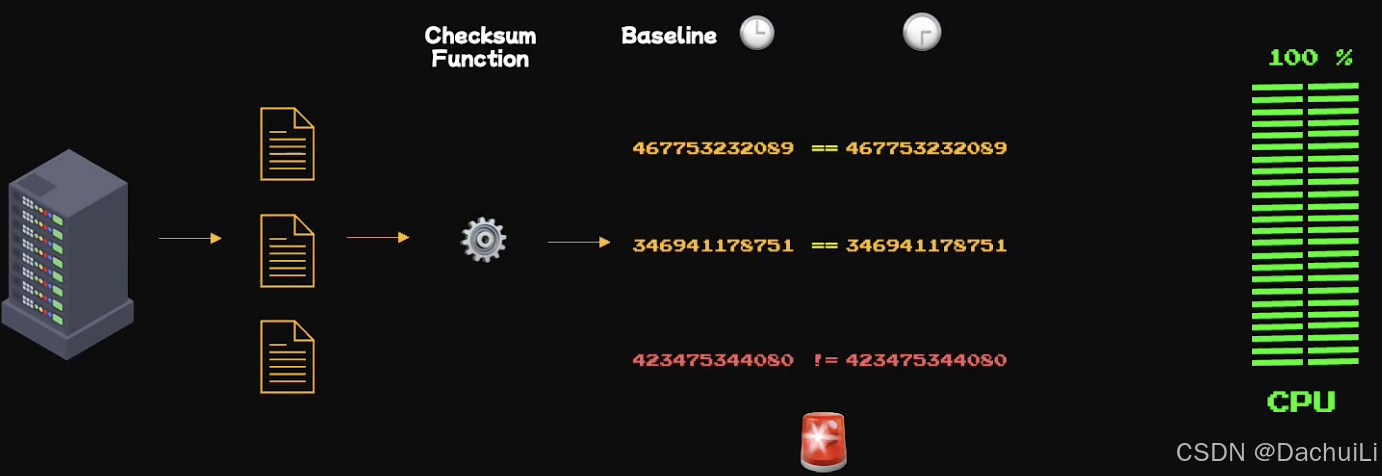

通过checksum方式来校验数据完整性。但是太占CPU。

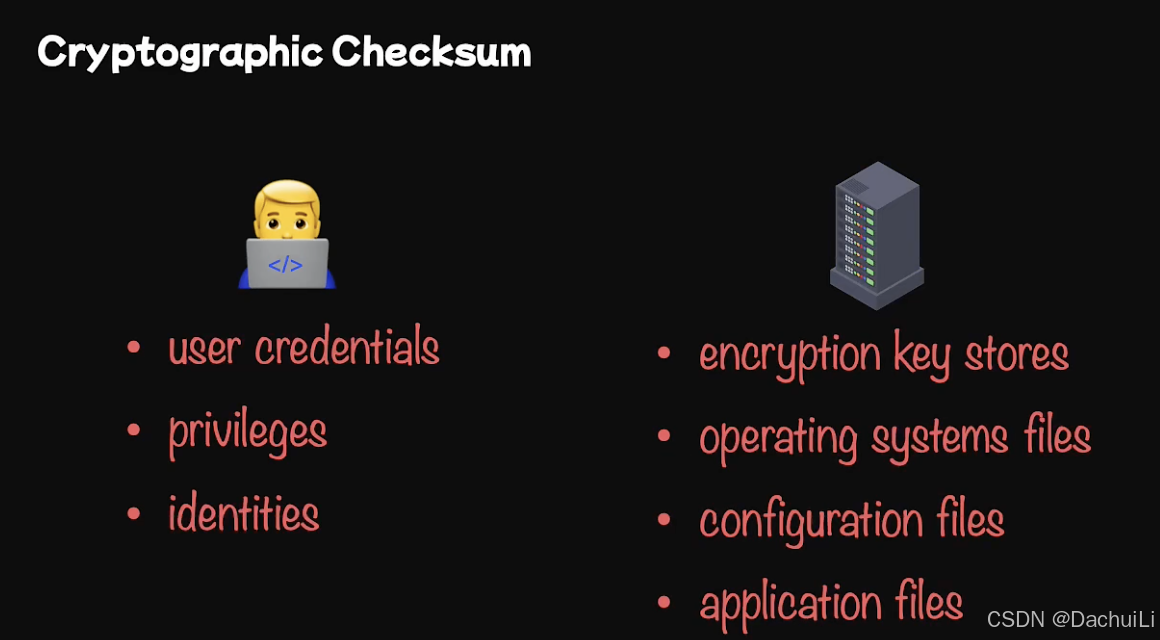

而易受攻击的数据和文件包括这些内容。
