隐形之眼 | 短波红外镜头如何赋能工业视觉检测

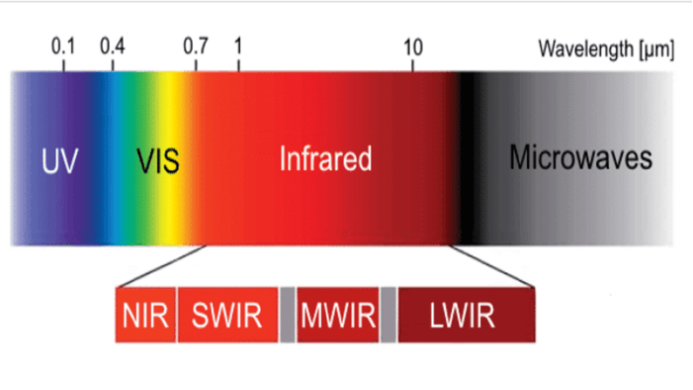

波长大于750nm的光称为红外光。
在红外光内900nm-1700nm范围的短波红外在机器视觉中的应用越来越普遍，它不被人眼所感知，但其在特定介质（如人体组织，Si基载体）中优秀的穿透能力，让其在医疗、晶圆检测等行业有着广泛的应用和不可替代的作用。

太阳光包含着多种光线，其中也包括红外光。人眼所能感知的可见光，按照波长从长到短的顺序，依次为红、橙、黄、绿、青、蓝、紫。值得注意的是，人的肉眼无法直接看到红外线。

左图为可见光拍摄；右图为红外线拍摄，能穿透墨水直达底层

照片中的模特戴着一副墨色的太阳镜，由于红外光可以轻松地穿过镜片，因此在红外摄影的条件下肉眼看不到的模特眼睛也显露了出来。

红外光凭借独特的波长特性与穿透优势，

在机器视觉领域的实用价值进一步显现。

--▼--

短波红外丨解锁视觉检测应用新潜力

• 半导体工业检测

在半导体制造过程中，短波红外光能够检测到硅片内部的缺陷，这些缺陷在可见光下是难以察觉的。

机器视觉成像系统

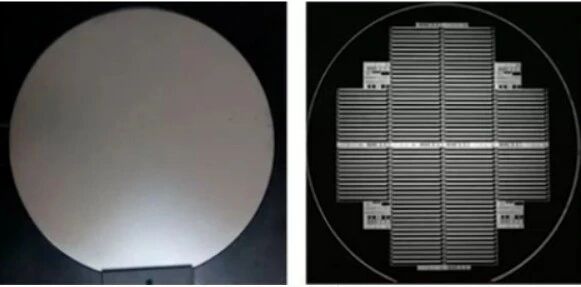

左图为硅片表面，右图为短波红外穿透硅片表面成像

• Mini Led/Micro Led显示屏检测

在液晶面板异形贴合中，要利用视觉检测系统进行MARK标记点的定位对准，首要确保的是要看到标记点。

但随着生产工艺和生产材料的更新与升级，可见光成像系统作为视觉检测系统去寻找标记点已经存在技术问题，无法穿透玻璃、硅等材料。

此时，使用短波红外系统便能轻松穿透硅表层，定位MARK点。

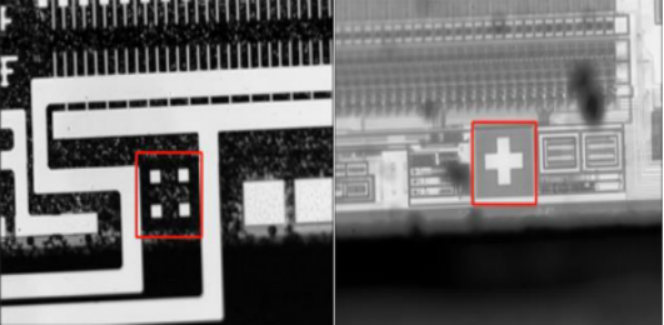

左图为面板标记点；右图为穿透膜层的标记点

--▼--

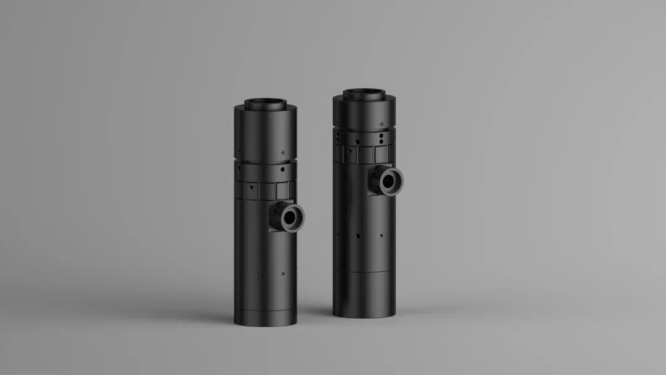

TC系列红外远心镜头

• DZOPTICS红外远心镜头

• TC100110A1-18C-SWIR & TC150110A1-18C-SWIR

1.专为800-1700nm SWIR设计

2.支持1.1 inch 靶面，搭配InGaAs传感器

3.倍率 1x & 1.5x

* 新型探测器材料如InGaAs和量子点（QD）的使用，有效提高了短波红外镜头的成像质量。在950-1650 nm范围内具有超过80%的量子效率，同时量子点技术提供了更宽的光谱范围，使镜头能够捕获更多细节并适用更复杂的成像环境。

• 镜头特点

• 适用场景

注： 需搭配特殊波段的相机和光源，例铟镓砷相机和红外光纤点光源。
