液晶屏ESD防护解决方案

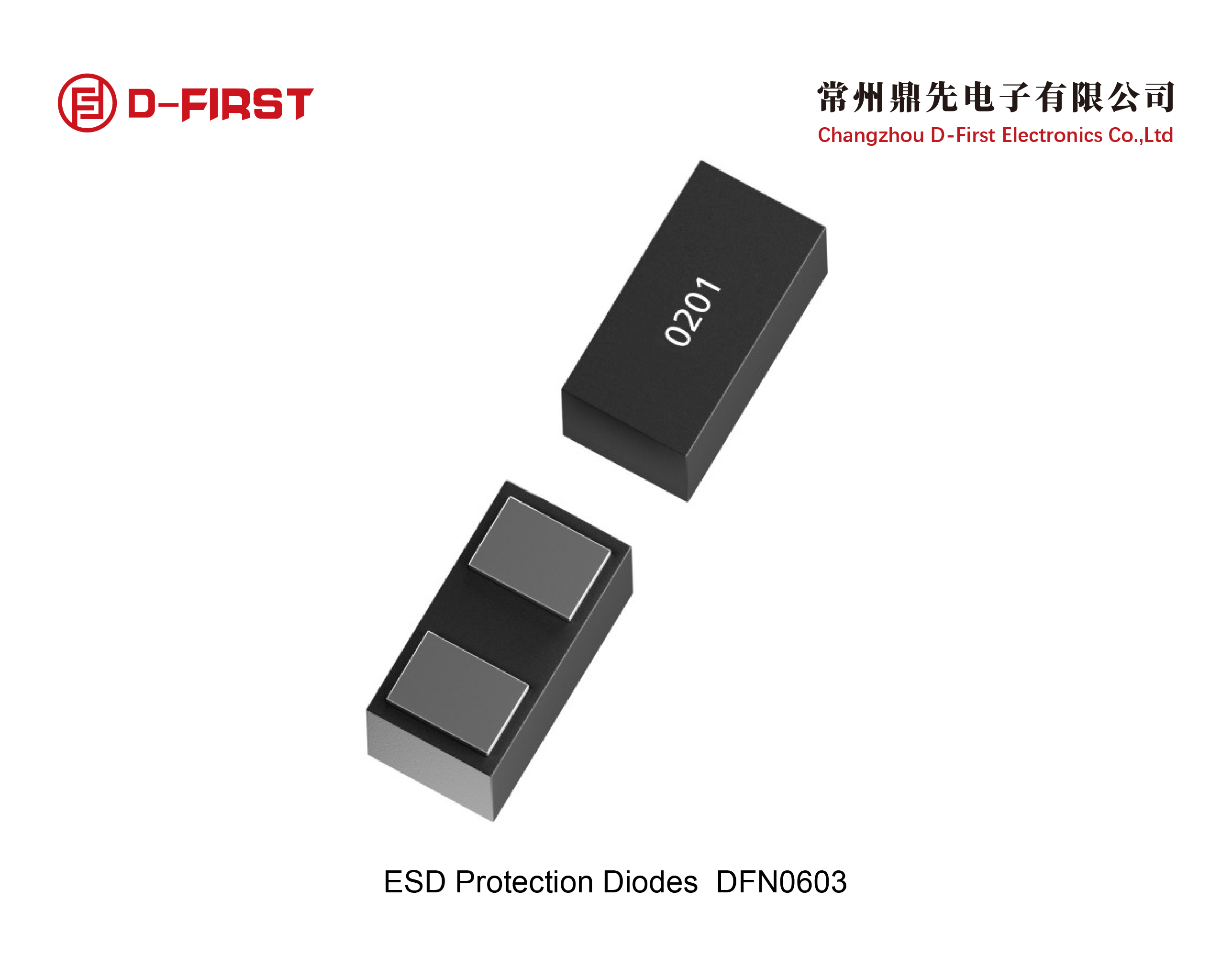

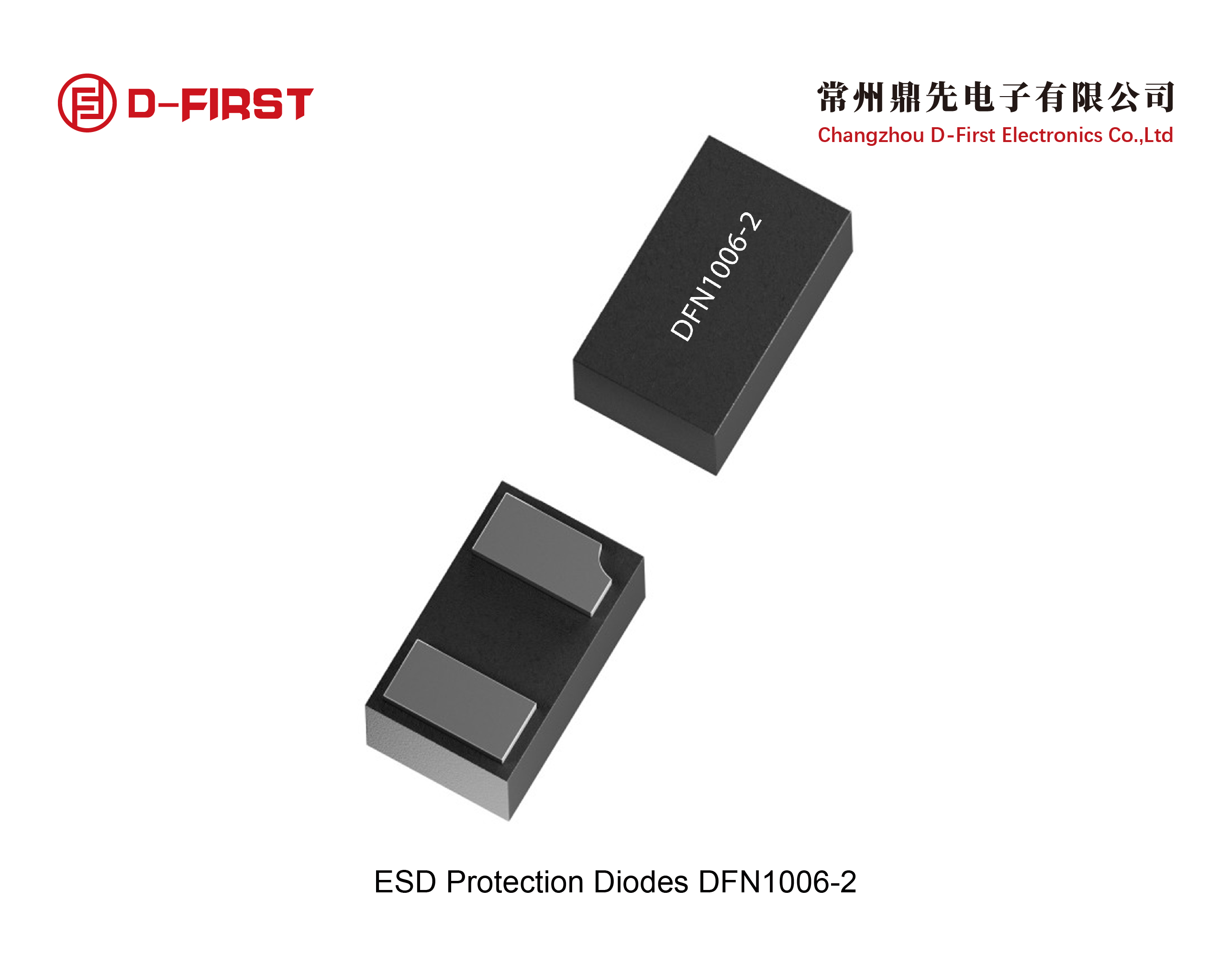

ULC0511CDN

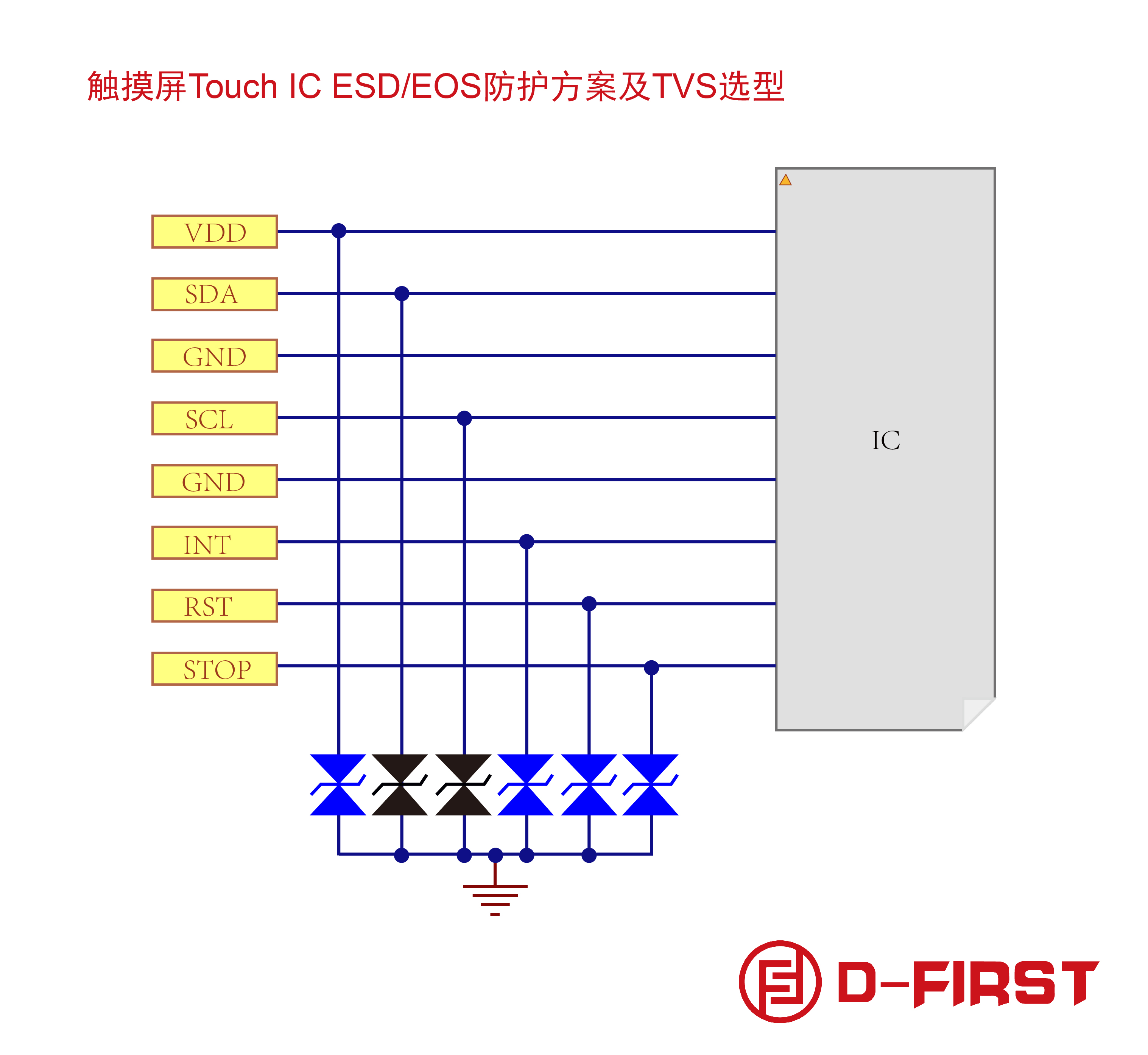

建议在静电接触口增加TVS、ESD器件，在两侧VCOM处各加一TVS，利用其防静电特性，形成静电泄放回路，增强保护。ESD(静电放电)对电子产品造成的破坏和损伤有突发性损伤和潜在性损伤两种。

对触控产品而言，如果显示屏抗ESD能力弱，日常使用中，有可能会被ESD导致产品工作异常，死机，甚至损坏并引发其他的安全问题，所以目前各类液晶触控类产品在上市销售前的必须进行ESD及其他浪涌电流测试。

3.液晶屏ESD测试fail的主要现象

3.1.无显示(黑屏或白屏)-->系统fail或LCMfail(背光/LCD)

3.2.显示断线。

3.3.显示花屏-->系统重新开机后能恢复正常。

3.4.显示闪动一下即正常。

4.ESDFail 的类型：

4.1.IC寄存器值出错;

4.2.MIPIVedio 数据出错;

5.ESD防护之硬件防护：

5.1.增加ESD Ring
