前言

一次偶然的机会，我在二手市场发现了一台 H3C TX1801 Plus 路由器。通过手机搜索，我发现这款路由器已有成熟的 OpenWRT 和梅林固件可用，于是果断以 30 元的价格将其购入。

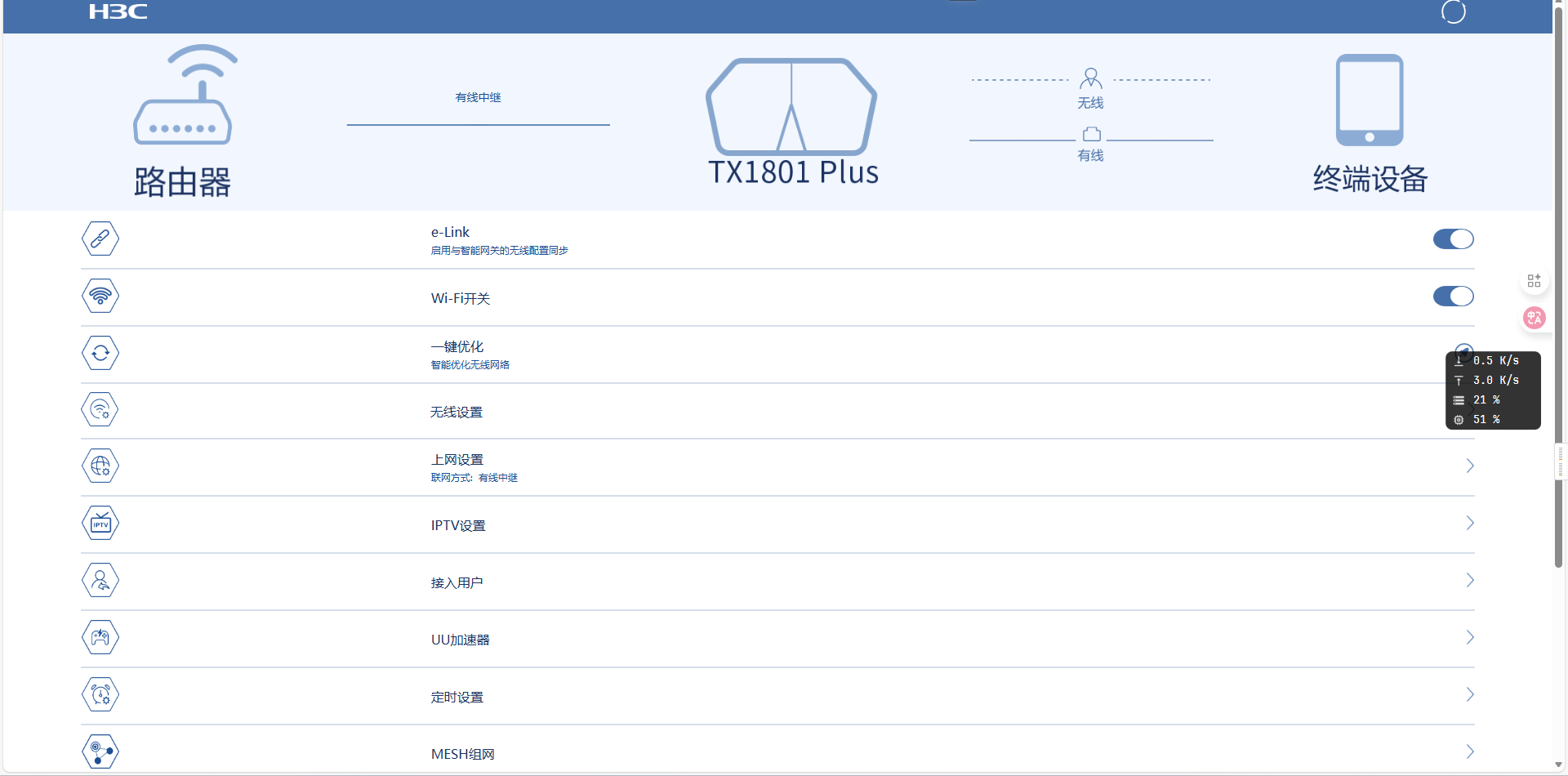

原厂固件虽然功能看似丰富，但大多华而不实，尤其是我最需要的 IPv6 相关功能并不完善。

请添加图片描述

在使用几周后，我决定刷入 OpenWRT 系统。本文主要参考了 DragonBluep 在恩山无线论坛发布的《新华三 H3C TX1801 Plus OpenWrt 刷机教程》，并结合我的实际操作经验整理而成。

一、拆机准备

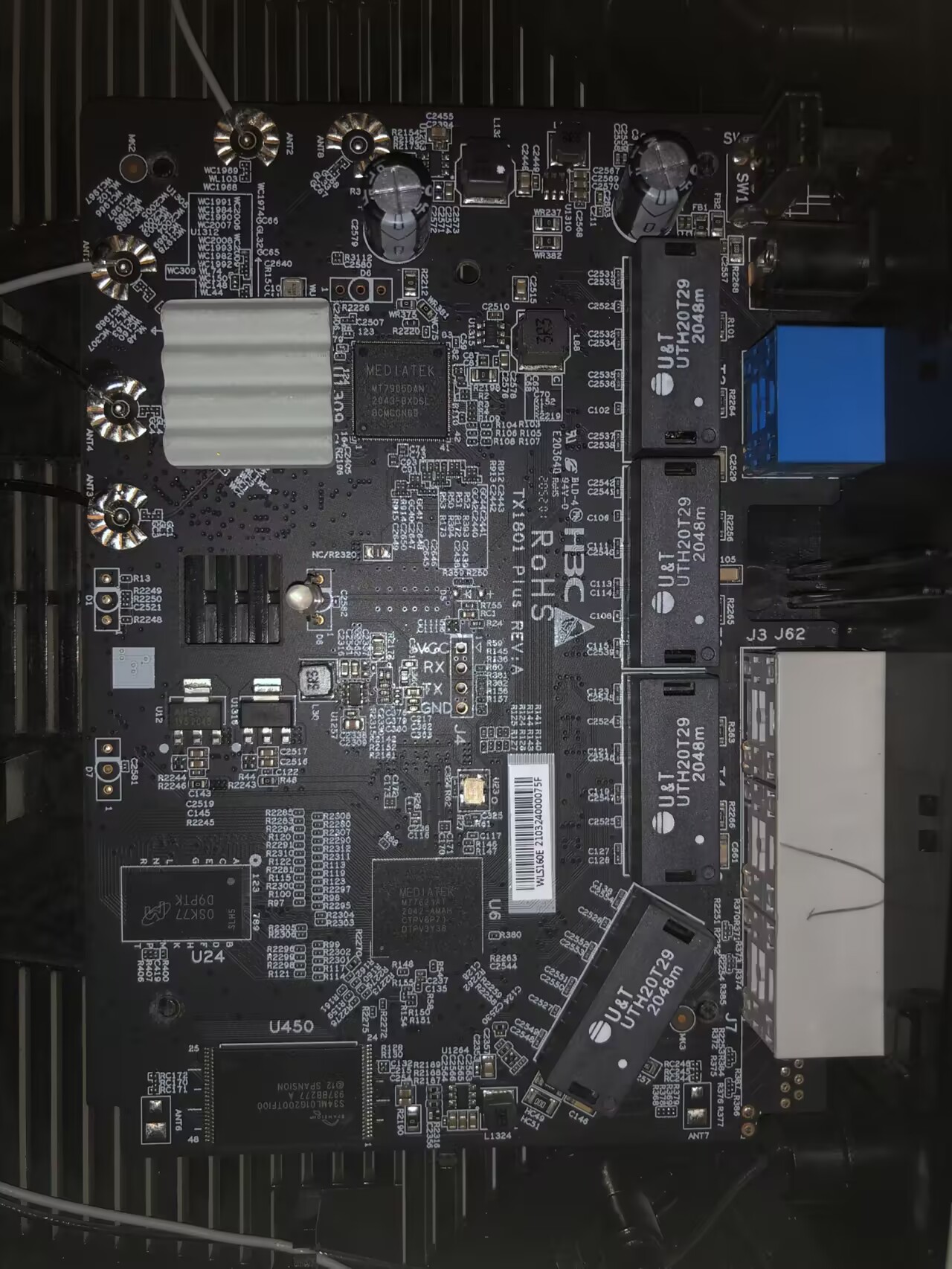

拆开路由器外壳后，内部做工精致，H3C TX1801 Plus 是 MT7621 芯片 + 256MB RAM + 128MB NAND 的配置,TTL 接口清晰可见。使用杜邦线简单焊接后，连接到 CH341 编程器。

请添加图片描述

二、环境准备

[!TIP]

刷机原理详解

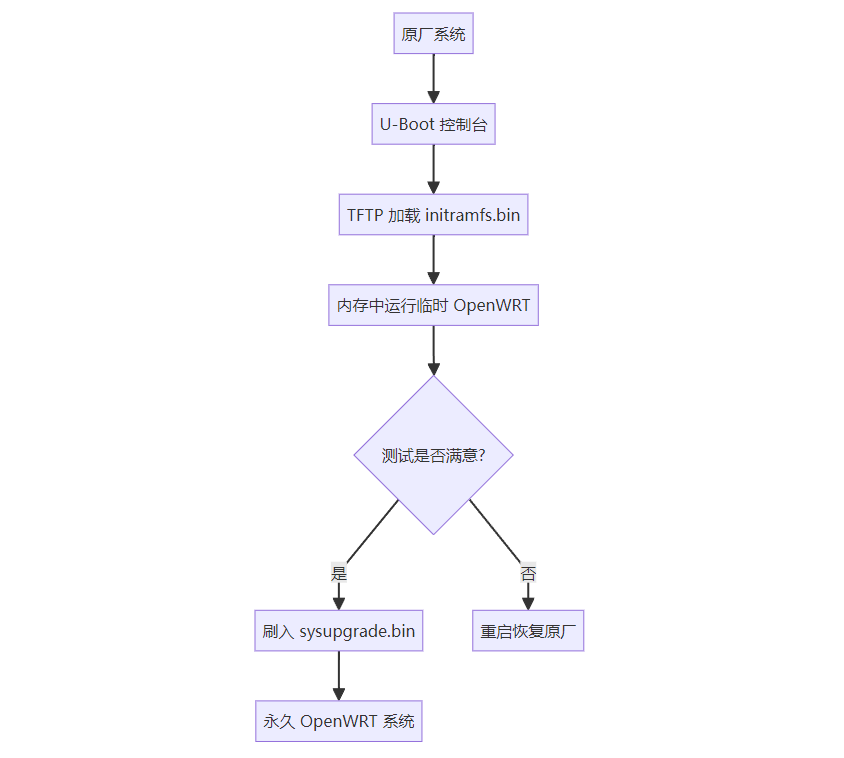

整体刷机流程设计

本次刷机采用 「两步走」 的安全策略，核心思想是 「先测试后刷写」，最大程度降低变砖风险。

各阶段技术原理

1. U-Boot 阶段 - 底层控制

U-Boot 是路由器的底层引导程序，类似 PC 的 BIOS
通过 TTL 串口中断正常启动流程，进入 U-Boot 控制台
在此阶段拥有对硬件的完全控制权，可以执行底层操作

2. 临时系统阶段 - 安全测试
tftpboot initramfs.bin  # 通过网络加载镜像到内存
bootm                   # 从内存直接启动
initramfs.bin 是包含完整系统的内存盘镜像
整个系统在 内存中运行，完全不写入 Flash 闪存
优点：测试固件功能，确认硬件兼容性，零风险体验
缺点：重启后所有更改丢失，无法永久使用

3. 永久刷写阶段 - 固件写入

xxxx-tx1801-plus-squashfs-sysupgrade.bin 是完整的固件镜像
通过 OpenWRT 的 sysupgrade 机制安全刷写
会擦除原厂固件分区，写入新的 OpenWRT 系统
刷写过程包含坏块管理和分区校验，确保数据完整性

关键技术要点

NMBM 坏块管理

TX1801 Plus 使用 NAND Flash，可能存在坏块 NMBM (NAND Memory Bad-block Management) 自动处理坏块
这也是为什么不能刷 Breed 等第三方 U-Boot 的原因
原生 U-Boot 与 NMBM 紧密配合，确保数据安全

分区保护机制
原厂分区布局：
bootloader → 配置区 → 固件区 → 用户配置区
刷机过程主要修改「固件区」
U-Boot 和关键引导区域得到保护
即使固件刷写失败，仍可通过 U-Boot 恢复

为什么选择这种方案？

安全性高：临时系统阶段相当于「试驾」，满意再购买
容错性强：网络加载失败不影响原有系统
标准化操作：使用 OpenWRT 官方推荐的 sysupgrade 流程
可逆性：在临时系统阶段可以随时退出，恢复原状

风险控制设计

整个刷机过程设计了多重保护：

物理层：TTL 接线避免 VCC 短路
引导层：保留原厂 U-Boot，确保引导能力
系统层：内存运行测试，避免直接写闪存
应用层：标准刷写工具，避免低级错误

理解了这些原理，就能明白每个步骤的意义，在遇到问题时也能准确判断故障环节。

准备固件文件

从教程提供的网盘下载 OpenWRT 固件包（h3c_tx1801-plus.tar.7z）
解压压缩包
将 xxxx-tx1801-plus-initramfs-kernel.bin 重命名为 initramfs.bin
确保 xxxx-tx1801-plus-squashfs-sysupgrade.bin 文件也在同一目录中

下载地址（来自帖子）

百度网盘：https://pan.baidu.com/s/18spj7RM_ebZWeGrTmKTmYg （提取码：iff3）
蓝奏云：https://wwm.lanzouw.com/b03j568yb （密码：f9b1）

准备 TFTP 服务端

安装和配置 TFTP 服务器： (如有不清楚的地方还请自行搜索tftp64配置方法)

下载 TFTP 服务端软件
- 推荐使用 tftpd64（Windows）或 tftpd-hpa（Linux）
- tftpd64 下载地址：官方页面或各大软件下载站
配置 TFTP 服务端
- 安装后打开 tftpd64
- 设置服务器接口：选择你设置的 IP 地址（192.168.124.99）
- 将 initramfs.bin 放入 TFTP 根目录（如使用 tftpd64）
- 确保服务正常运行
- 防火墙已关闭或放行 TFTP 端口（69）

网络设置

使用网线连接路由器 LAN 口至电脑网口，设置电脑 IP 为：

IP 地址：192.168.124.99
子网掩码：255.255.255.0
网关和DNS不填

三、刷机步骤

1. TTL 接线

CH340 编程器接线方式：

TTL 模块 GND ↔ 路由器 GND（暂时不接）
TTL 模块 RX ↔ 路由器 TX
TTL 模块 TX ↔ 路由器 RX
路由器 VCC 接口不接

注意： CH341 编程器接口名称略有不同：

TTL 模块 TXD → 路由器 RX
TTL 模块 RXD → 路由器 TX
TTL 模块 GND → 路由器 GND（暂时不接）
路由器 VCC 接口不接

2. 进入 U-Boot 模式

路由器先不通电，将USB-TTL模块( CH341 编程器)插入电脑 USB 接口

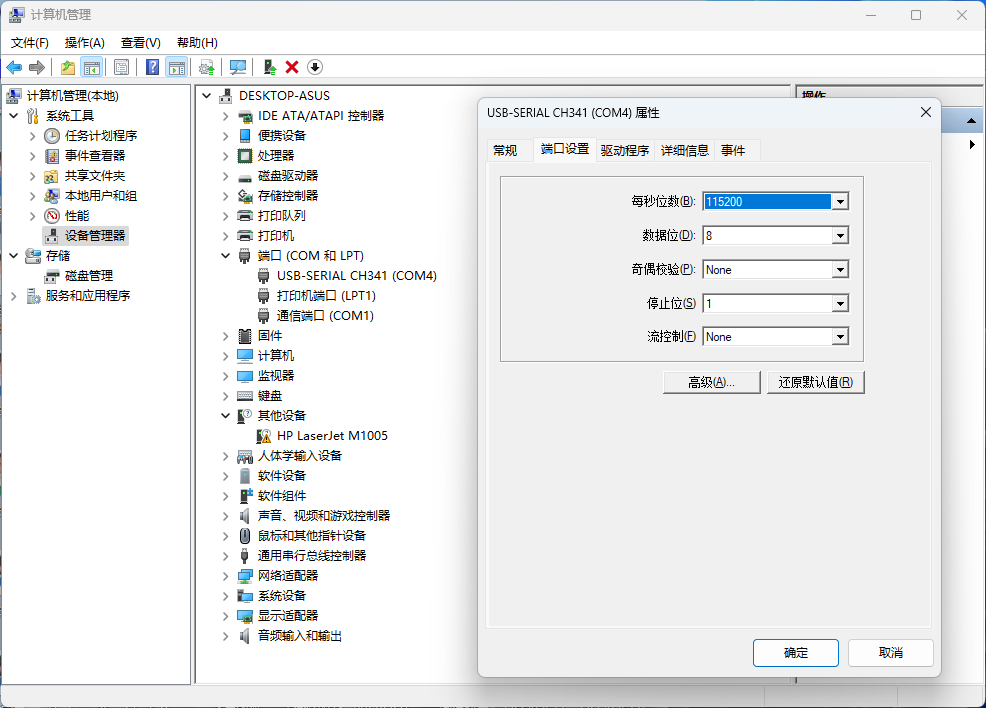

在 Windows 设备管理器中设置 CH341 波特率为 115200，数据位 8，奇偶校验关闭(None)，停止位 1

请添加图片描述

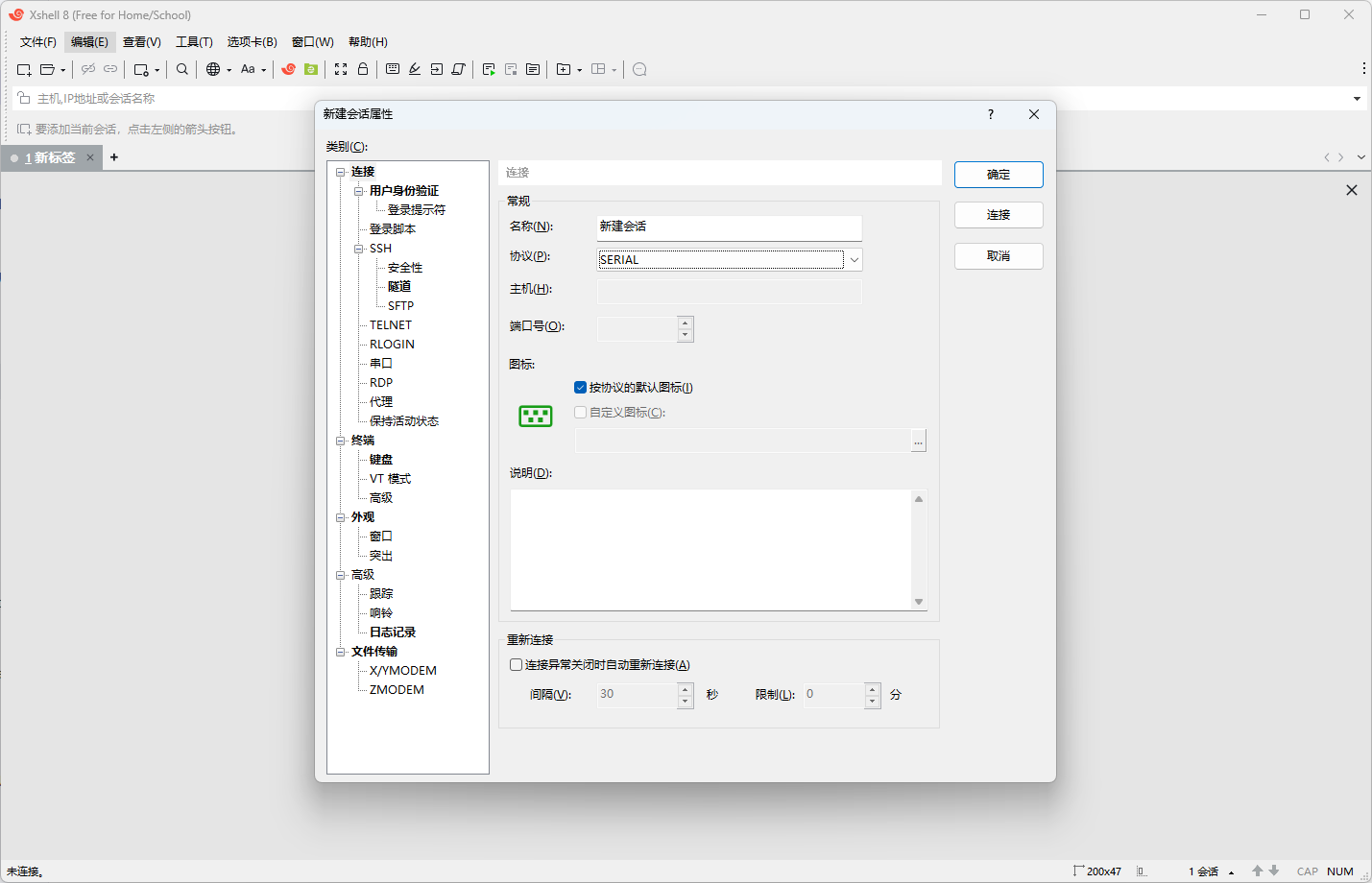

打开Xshell,新建会话,协议选择SERIAL(串口)

请添加图片描述

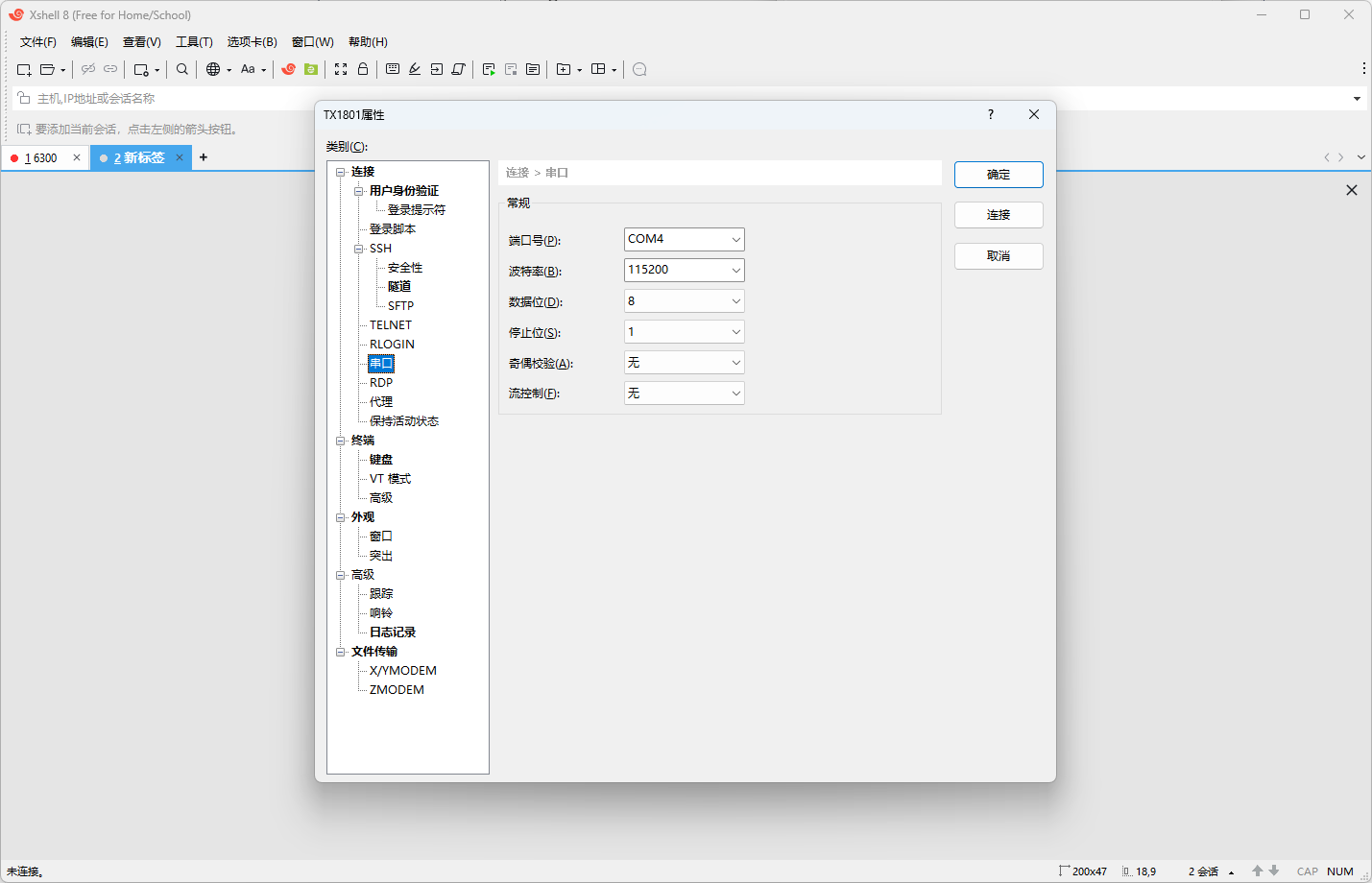

然后点击"串口"选项,设置端口为你在设备管理器里面看到的CH341编程器端口(如COM4),波特率为115200,然后点击连接

请添加图片描述

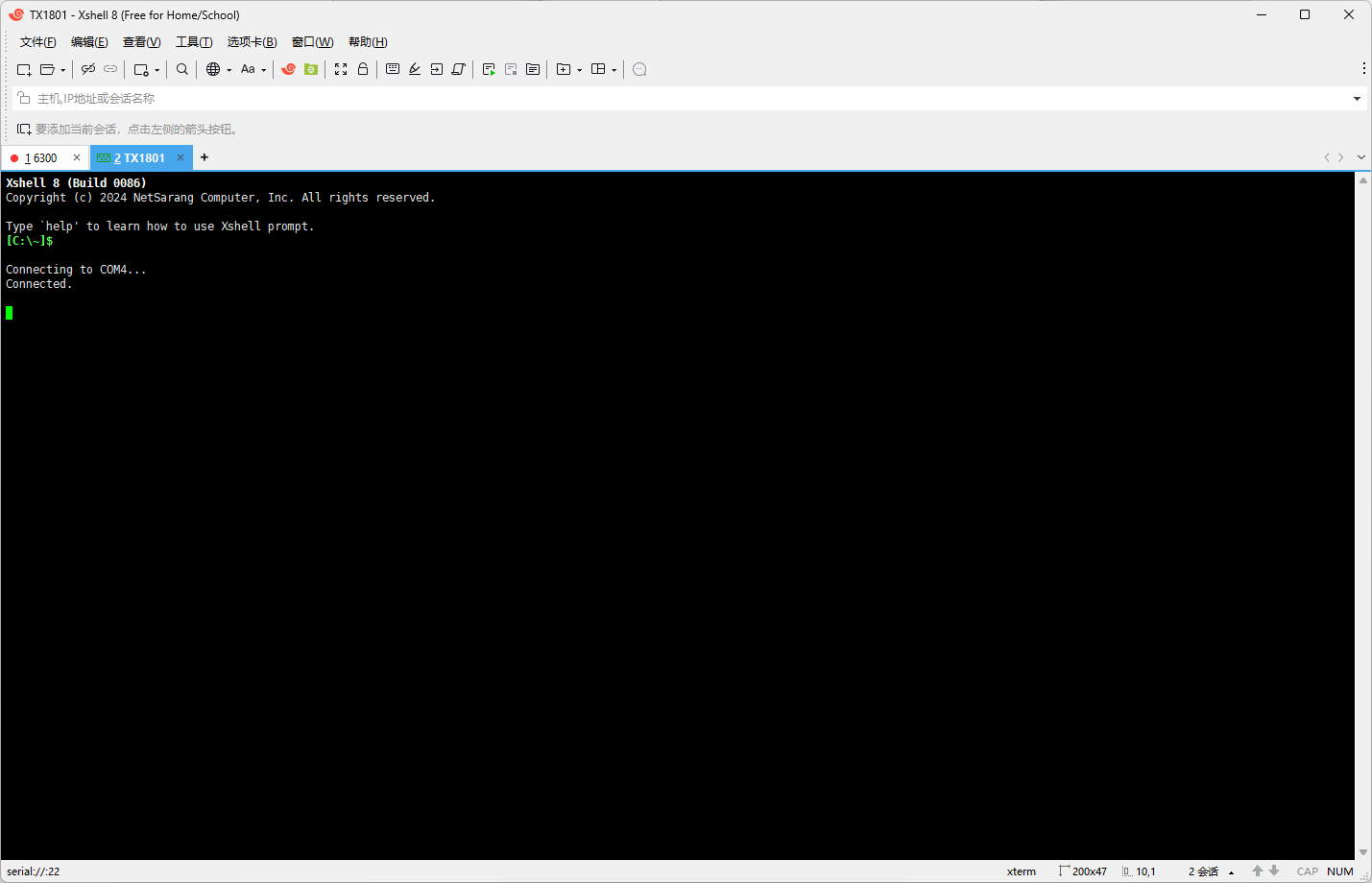

连接后，看到控制台显示 “connected” 时，接通路由器电源

请添加图片描述

当指示灯变为绿色时，立即连接 TTL 刷机线的 GND
在控制台中一直按 0 键中断启动过程

***************************************************************
*                                                             *
*                  H3C TX1801_Plus_C uboot, Version 102       *
*                                                             *
***************************************************************

Hit any key to stop autoboot:  0

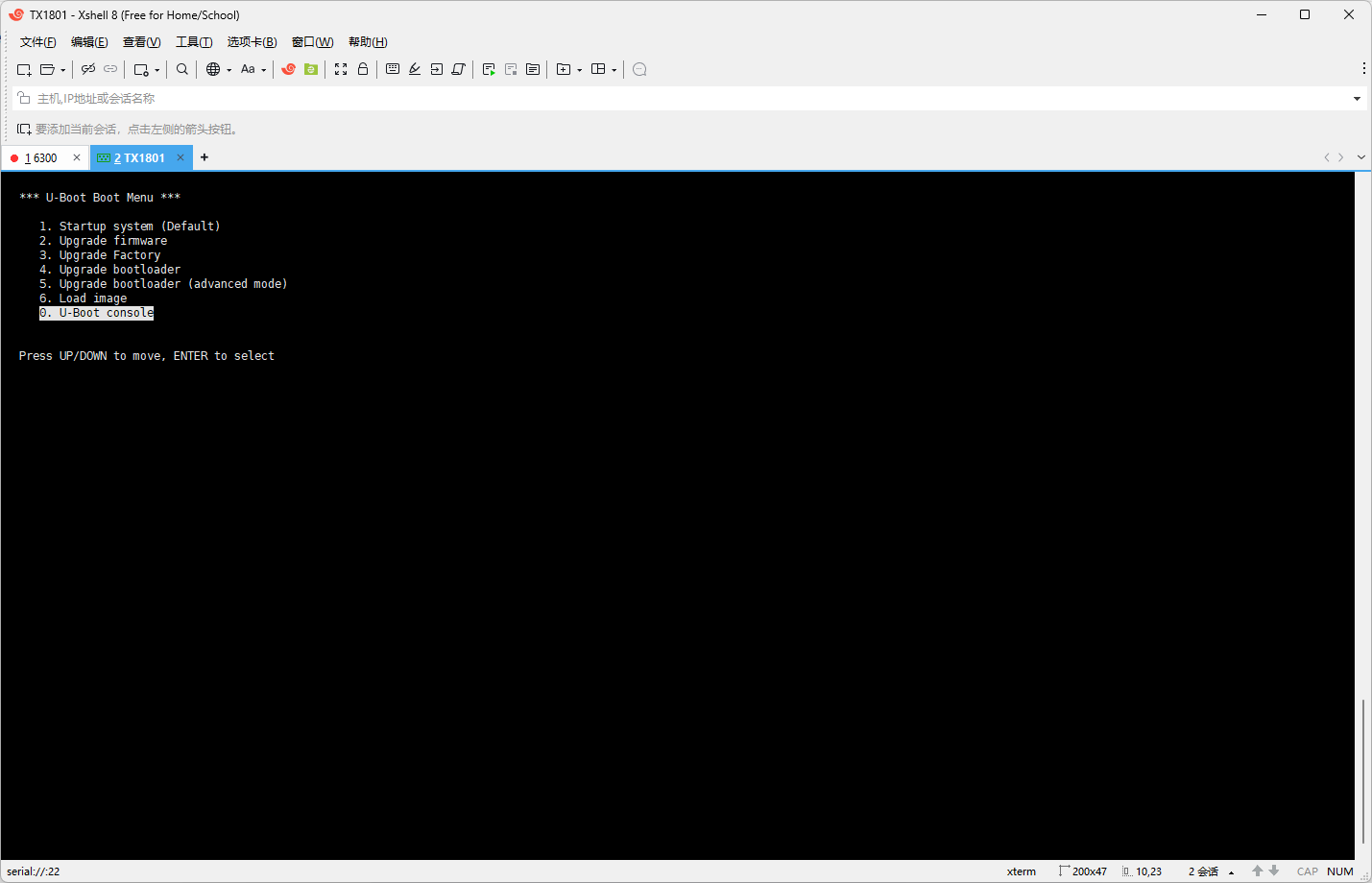

  *** U-Boot Boot Menu ***

     1. Startup system (Default)
     2. Upgrade firmware
     3. Upgrade Factory
     4. Upgrade bootloader
     5. Upgrade bootloader (advanced mode)
     6. Load image
     0. U-Boot console #选择这一项

  Press UP/DOWN to move, ENTER to select

选择 0. U-Boot console 进入 U-Boot 命令行

请添加图片描述

3. 加载并启动临时系统

在 U-Boot 命令行中依次执行：

env set bootflag 0
env save
tftpboot initramfs.bin
bootm

请确保 TFTP 服务端正常运行

正常输出如下：

=> tftpboot initramfs.bin
Using eth@1e100000 device
TFTP from server 192.168.124.99; our IP address is 192.168.124.54
Filename 'initramfs.bin'.
Load address: 0x80010000
Loading: #################################################################
	 #################################################################
	 #################################################################
	 #################################################################
	 #################################################################
	 #################################################################
	 #################################################################
	 ################
	 7 MiB/s
done
Bytes transferred = 6904336 (695a10 hex)
=> bootm
## Loading kernel from FIT Image at 80010000 ...
   Using 'config-1' configuration
   Trying 'kernel-1' kernel subimage
     Description:  MIPS OpenWrt Linux-5.15.103
     Type:         Kernel Image
     Compression:  lzma compressed
     Data Start:   0x800100e4
     Data Size:    6891349 Bytes = 6.6 MiB
     Architecture: MIPS
     OS:           Linux

成功加载后，系统将从 内存启动 OpenWRT（不写入 Flash）

[!NOTE]

提示：约 50 秒后可通过浏览器访问 http://192.168.1.1，输入任意密码即可登录 LuCI。此为临时系统, 所以现在后悔还来得及,重启后恢复原厂固件

请添加图片描述

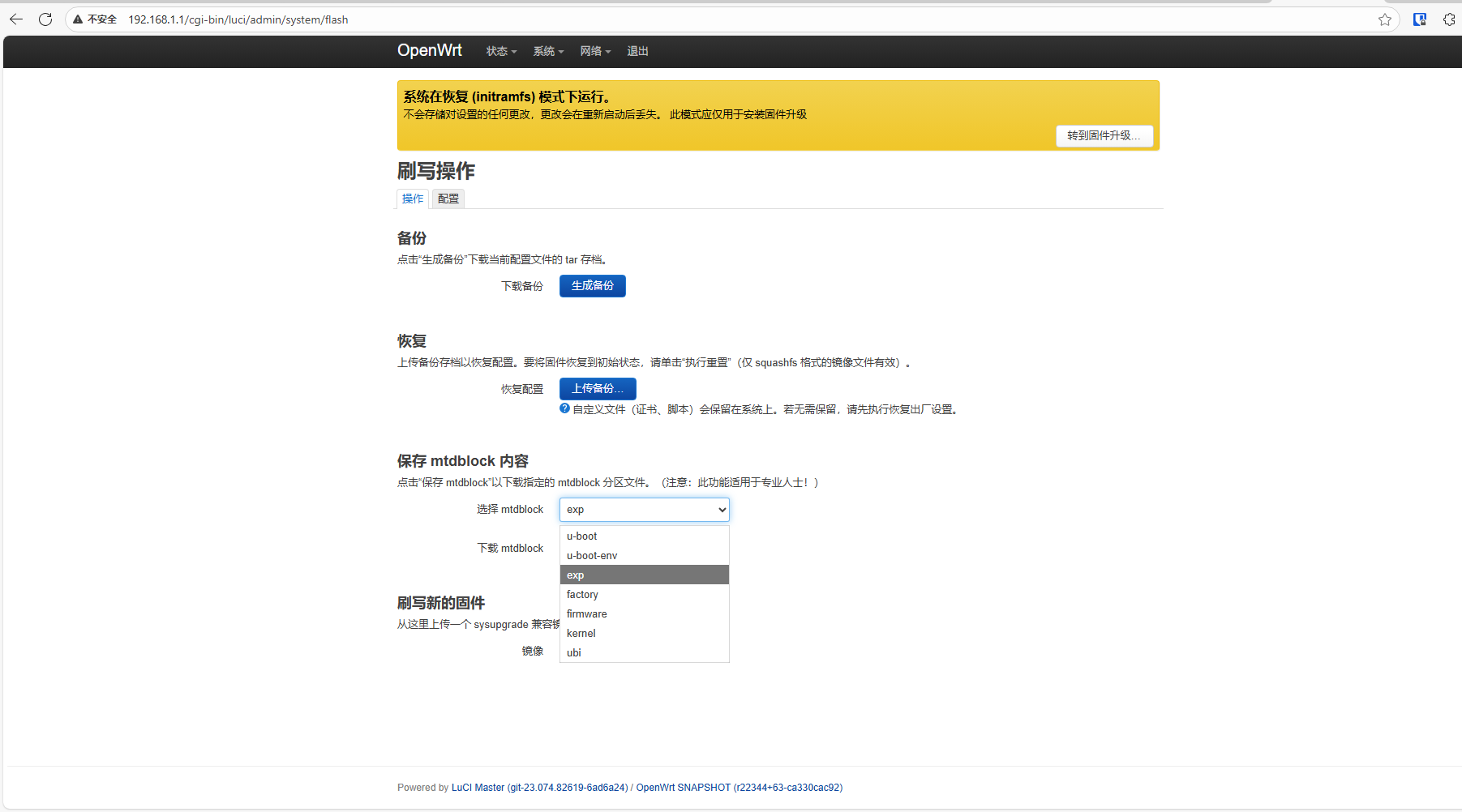

4. 备份关键分区

进入 LuCI 后台后，建议先备份关键分区：

进入 系统 → 备份
在 保存 mtdblock 部分备份关键分区，如 firmware 分区

请添加图片描述

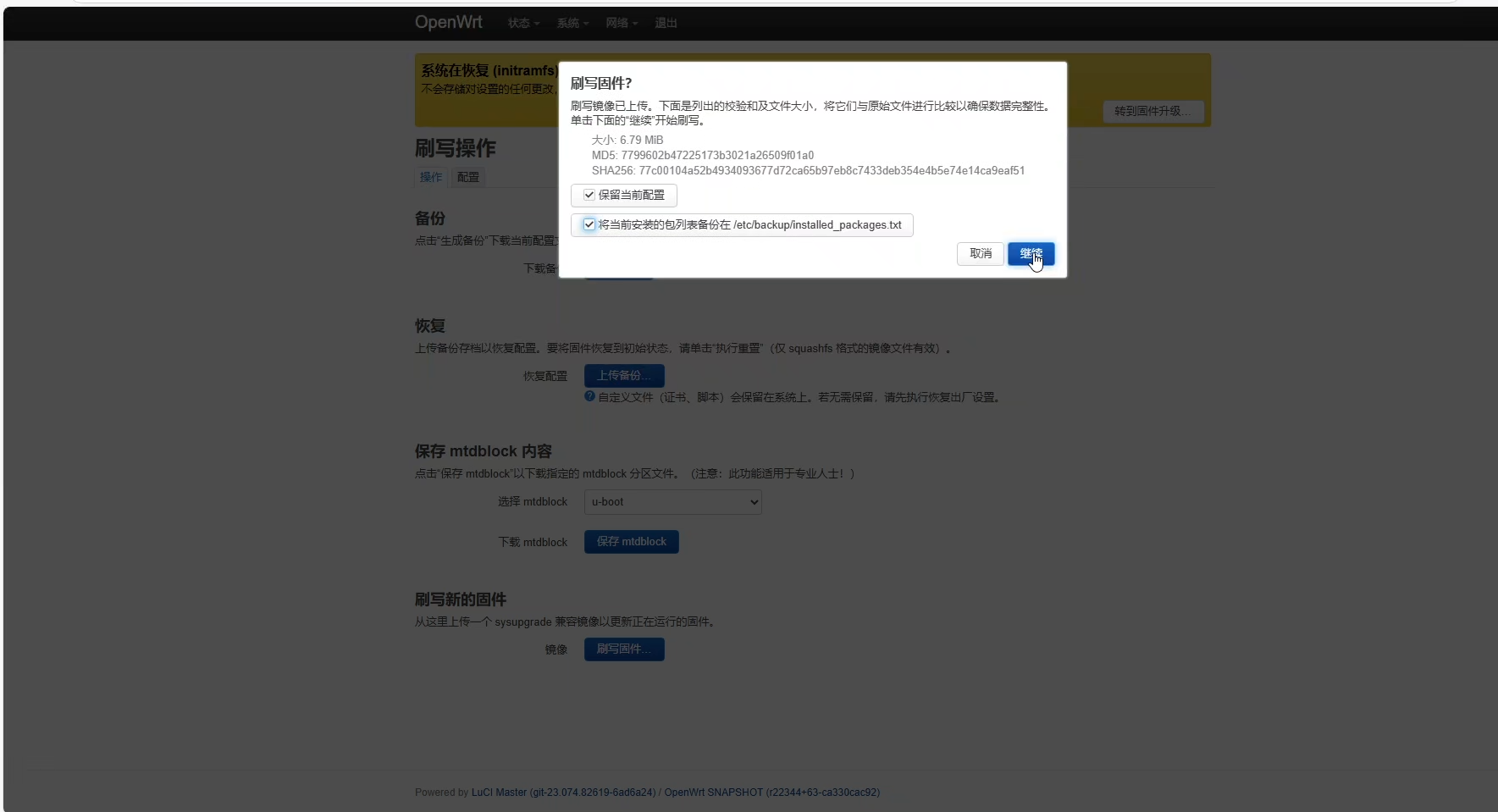

5. 刷入正式 OpenWRT 固件

在 LuCI 中进入 系统 → 备份/升级 → 刷写新的固件
上传 xxxx-tx1801-plus-squashfs-sysupgrade.bin（注意不是 initramfs.bin）
可选勾选"保留配置"
等待自动重启

请添加图片描述

重启后，Xshell 控制台会显示 U-Boot 菜单，选择 1. Startup system (Default) 启动系统。

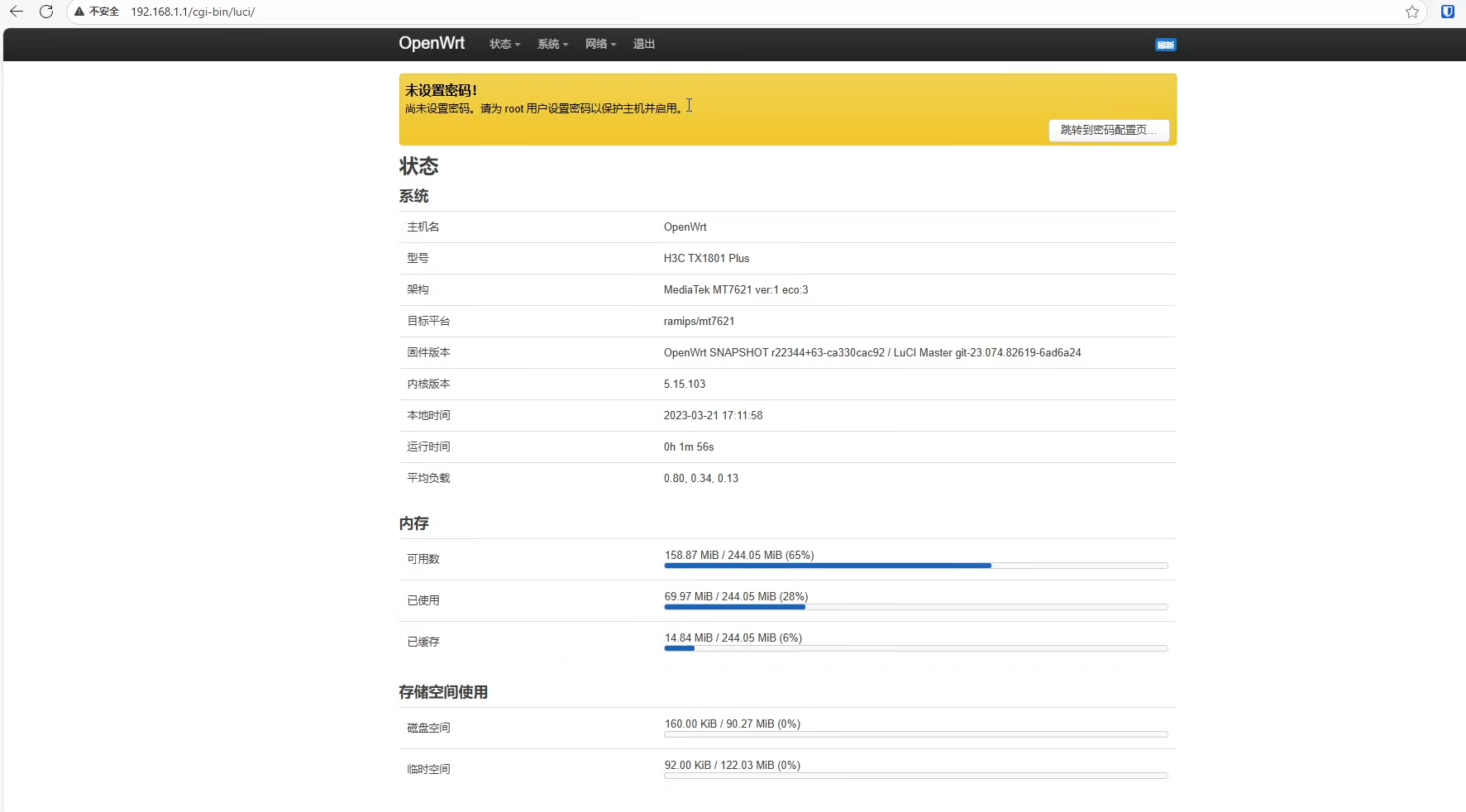

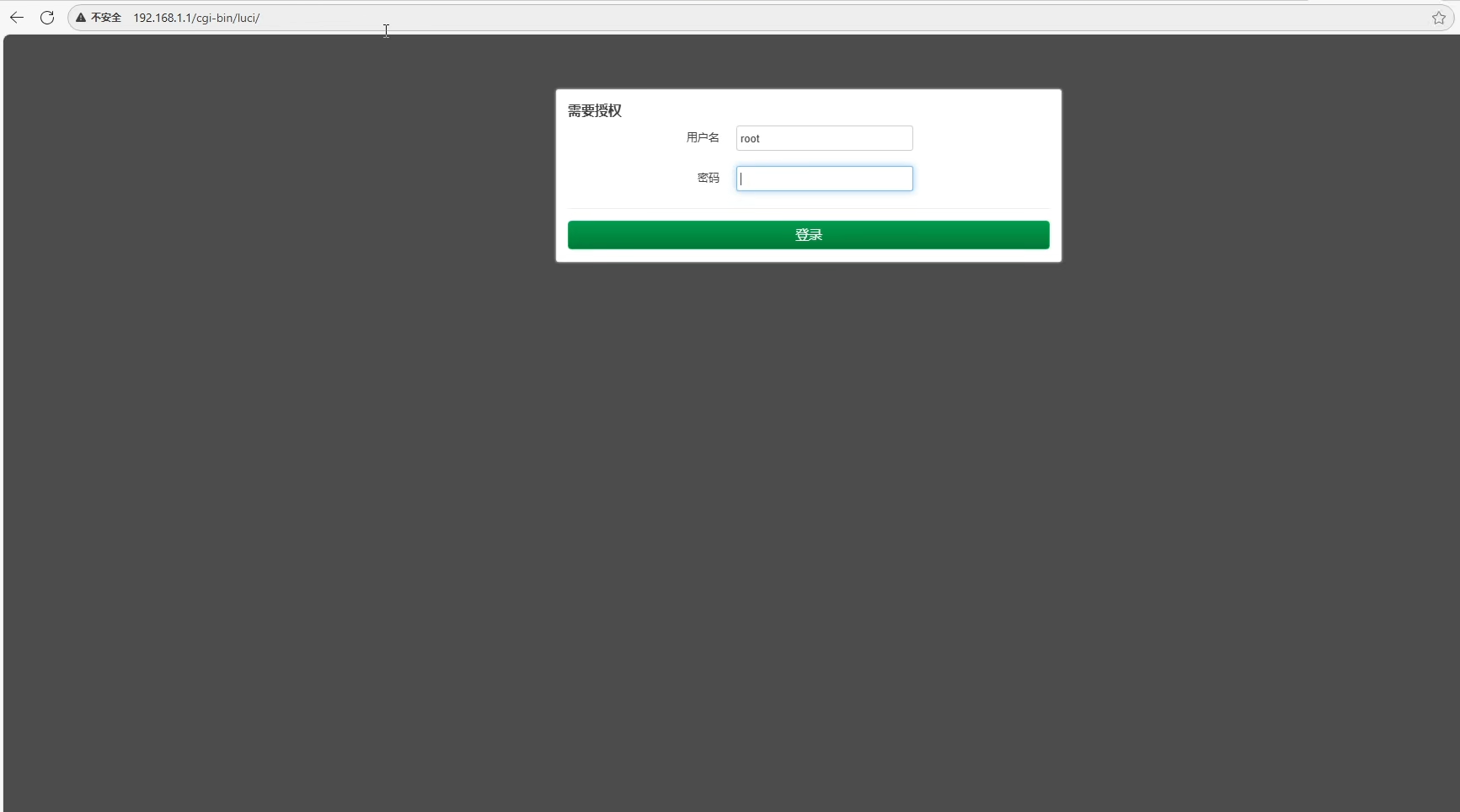

启动完成后，访问 http://192.168.1.1 进入登录界面，输入任意密码即可进入 OpenWRT 后台。

请添加图片描述

如需后续升级至 X-WRT 或 梅林固件，也可在此 OpenWRT 基础上继续操作

重要提醒与风险提示

风险点	说明与解决方案
不要刷第三方 U-Boot（如 Breed）	TX1801 Plus 使用 NMBM 坏块管理，普通 U-Boot 无法正确识别分区，可能导致设备无法启动
不要使用 `cp.l` 直接写固件	容易因对齐错误或坏块处理不当导致系统崩溃
TTL 接线时 VCC 不要接	只连接 GND、TX、RX 三线，供电由路由器本身提供
波特率设置问题	如出现乱码，尝试调整波特率至 115200 ± 误差，或更换 USB-TTL 模块（推荐 CH340/CP2102）
Xshell 不显示输出(不跑代码)	先将 TTL 刷机线接入电脑（暂时不接 GND），路由器上电后绿灯亮起时立即连接 GND，此时 Xshell 应正常显示输出
