本指南包括所需软件的安装步骤。这个指南涵盖了从安装必要的软件包到配置 iSCSI Target 并在客户端挂载使用的基本流程

前言:

[!NOTE]

为解决电脑空间不足且程序、游戏无法安装到smb共享的网络硬盘的问题，可通过iSCSI协议挂载NAS存储空间，使电脑将其识别为本地硬盘，实际使用上与物理硬盘一致

1. 安装必要的软件

服务端配置（Linux 系统）

安装 targetcli 和相关工具：
- 对于基于 Red Hat 的系统（如 CentOS、RHEL、Fedora）：
```
sudo yum install targetcli
```
- 对于基于 Debian 的系统（如 Ubuntu）：
```
sudo apt-get update
sudo apt-get install targetcli-fb
```
安装 ntfs-3g 工具（用于挂载 NTFS 文件系统）：
- 对于基于 Red Hat 的系统：
```
sudo yum install ntfs-3g
```
- 对于基于 Debian 的系统：
```
sudo apt-get install ntfs-3g
```
安装 lsof 和 psmisc 包（用于查找和终止占用文件系统的进程）：
- 对于基于 Red Hat 的系统：
```
sudo yum install lsof psmisc
```
- 对于基于 Debian 的系统：
```
sudo apt-get install lsof psmisc
```

2. 创建后端存储

进入 targetcli shell：
```
sudo targetcli
```

创建文件IO存储对象

（以/home/iscsi_disk.img 路径下的img镜像为例，大小为2GB）：

/> cd /backstores/fileio
/backstores/fileio> create file_or_dev=/home/iscsi_disk.img name=my_iscsi_disk size=2G

3. 配置 iSCSI Target

创建一个新的 iSCSI Target

（使用合适的 IQN，例如iqn.2025-02.com.example:server.target0）#名字而已,随意
```
/> cd /iscsi
/iscsi> create iqn.2025-02.com.example:server.target0
```

进入新创建的 Target 的 TPG：

/iscsi> cd iqn.2025-02.com.example:server.target0/tpg1

添加 LUN

（将之前创建的文件IO存储对象添加为 LUN）：

/iscsi/iqn.20...rget0/tpg1> luns/ create /backstores/fileio/my_iscsi_disk

配置访问控制（ACL）

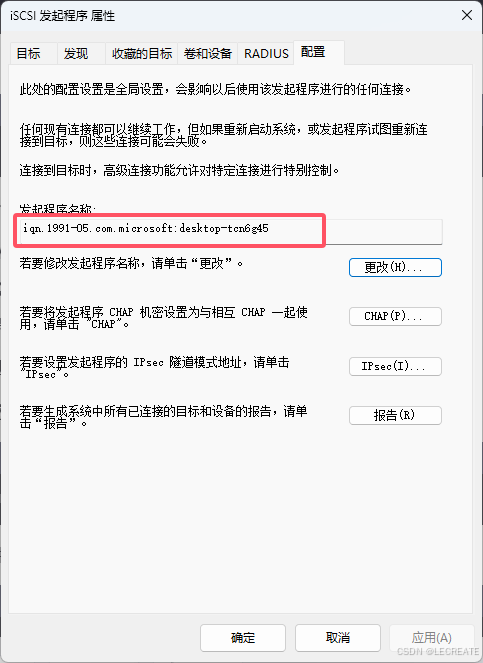

（根据需要设置客户端IQN）：Windows的ISCSI客户端中"配置"页面查看

请添加图片描述

/iscsi/iqn.20...rget0/tpg1> acls/ create iqn.1991-05.com.microsoft:desktop-tcn6g45(换成自己的)

禁用认证（如果适用）：

/iscsi/iqn.20...rget0/tpg1> set attribute authentication=0

启用 TPG

（通常默认已启用）：
```
/iscsi/iqn.20...rget0/tpg1> enable
```
保存配置：
```
/> cd /
/> saveconfig
/> exit
```

[!IMPORTANT]

请确保防火墙开放 3260 端口

配置防火墙规则以允许3260开放

sudo firewall-cmd --zone=public --add-port=3260/tcp --permanent
sudo firewall-cmd --reload

[!NOTE]

(万不得已的情况下请使用此方法) 彻底关闭防火墙(请勿在生产环境中使用此命令 ,适用于CentOS 7 或 RHEL 7 及其衍生版本)
停止 firewalld 服务：
sudo systemctl stop firewalld
禁用 firewalld 服务，使其不会在系统启动时自动启动：
sudo systemctl disable firewalld

重新加载 LIO 服务配置

重启 LIO 服务：如果需要应用新的配置或者重启 LIO 服务，可以使用以下命令：
```
sudo systemctl restart target
```
开机自启动 LIO 服务：使用下面的命令确保 target 服务会在系统启动时自动运行：
```
sudo systemctl enable target
```
检查 LIO 服务状态：若要查看 target 服务的状态，可以使用：
```
sudo systemctl status target
```

4. 在客户端（如 Windows 11）挂载 iSCSI Target

在 Windows 中使用 iSCSI Initiator 连接到服务器上的 iSCSI Target。#具体参考csdn文章

配置Windows客户端连接iSCSI设备_windows 连接iscsi-优快云博客
初始化并格式化磁盘（如果新添加）。
验证连接：确保可以读写数据到新挂载的卷。

5.服务端查看通过iSCSI挂载到Windows 的磁盘上放入的文件

使用 `parted` 查看分区信息

sudo parted /home/iscsi_disk.img unit s print

命令输出如下:

[root@learn home]# sudo parted /home/iscsi_disk.img unit s print

Model:  (file)
Disk /home/iscsi_disk.img: 4194304s
Sector size (logical/physical): 512B/512B
Partition Table: gpt
Disk Flags:

Number  Start   End       Size      File system  Name                          标志
 1      34s     32767s    32734s                 Microsoft reserved partition  msftres
 2      32768s  4190207s  4157440s  ntfs         Basic data partition

[root@learn home]#

根据提供的 parted 输出，/home/iscsi_disk.img 文件包含两个分区：

Microsoft reserved partition（微软保留分区），从第34个扇区开始，到第32767个扇区结束。
Basic data partition（基本数据分区），从第32768个扇区开始，到第4190207个扇区结束，文件系统类型为 NTFS。

为了在服务端查看第二个分区（即 NTFS 分区）中的文件内容，我们需要计算正确的偏移量，并使用该偏移量挂载这个分区。

确认分区偏移量

确保使用的偏移量是正确的。根据 parted 的输出，第二个分区（NTFS 分区）从第 32768 扇区开始，每个扇区大小为 512 字节。因此，偏移量应为：

偏移量 = 32768 * 512 = 16777216 字节

我们可以再次确认分区表和偏移量是否正确：

sudo parted /home/iscsi_disk.img unit s print

使用 losetup 并检查设备

首先，使用 losetup 将 .img 文件关联到一个循环设备，并列出所有循环设备以确认是否正确关联：

sudo losetup -P -f --show /home/iscsi_disk.img

这个命令会自动找到并分配一个空闲的循环设备，并且 -P 参数会自动扫描分区表并创建相应的设备节点（如 /dev/loop0p1, /dev/loop0p2 等）。

然后，列出所有循环设备：

lsblk

应该能看到类似 /dev/loop0p1 和 /dev/loop0p2 这样的设备节点。其中 /dev/loop0p2 应该对应于的 NTFS 分区。

[!IMPORTANT]

NTFS 分区有时候会处于不安全的状态。具体来说，Windows 可能没有完全关闭该分区（例如通过快速启动或休眠功能），这导致了文件系统元数据仍然保存在 Windows 缓存中。因此，Linux 系统会拒绝以读写模式挂载该分区。所以要使用只读模式挂载

尝试只读挂载 (方法二选一)

如果你只是想查看文件而不需要修改它们，可以尝试以只读模式挂载：

sudo mount -o ro,loop,offset=16777216 /home/iscsi_disk.img /mnt

或者直接挂载已识别的分区：

sudo mount -t ntfs-3g -o ro /dev/loop0p2 /mnt

完成后的清理工作：

sudo umount /mnt
sudo losetup -d /dev/loop0

6. 解决挂载点忙的问题

如果遇到挂载点忙的问题，可以使用以下命令查找并终止占用该挂载点的进程：

查找占用 /mnt 的进程：
```
sudo fuser -m /mnt
sudo lsof /mnt
```
终止相关进程：
```
sudo kill -9 PID
```
将PID替换为你找到的实际进程ID。

7.总结

[!NOTE]

以上步骤详细描述了如何在 Linux 服务器上安装必要的软件、配置 iSCSI Target、以及如何在客户端挂载和使用该 Target。同时也包含了如何在服务端查看通过 iSCSI 挂载的卷中的文件。每个环境可能有其特定的需求或限制，请根据实际情况调整上述步骤; 如果有任何问题或需要进一步的帮助，请询问我们
