前言：一场意外的技术奇遇

那是一个阳光明媚的周末，我裹着外套穿梭在本地二手市场的摊位间。原本只想淘个企业路由器，却在某个堆满废旧交换机的角落里，瞥见一台蒙尘的机架设备——IBM的金属铭牌在昏黄的灯光下泛着冷光。老板正叼着烟整理货架，见我驻足打量，随口说道：“这铁疙瘩放三年了，开机都成问题，你要的话给个废铁价。”
掀开机箱盖的瞬间，一股混合着灰尘与电路板特有的焦香扑面而来。按下电源键，两声清脆的“滴——滴——”自检声在嘈杂的市场里格外清晰。机箱内，两块300G SAS硬盘仍在托架上坚守岗位，电源模块的绿色指示灯稳定闪烁。经过一番讨价还价，这台被遗弃的服务器以200元成交，还附赠了一根泛黄的超五类网线。——这价格甚至不够买一块全新的机械硬盘！


请添加图片描述
请添加图片描述

硬件配置总览

  • CPU：单路Intel Xeon E5-2603 v2（4核1.8GHz）

  • 内存：8GB DDR3 ECC ×2

  • 存储：300GB SAS硬盘 ×2

  • 阵列卡：板载ServeRAID控制器

  • 电源：550W冗余电源

请添加图片描述

问题总览

（一）（已解决）选择从 USB 启动进入 PE，会出现蓝屏，提示无法识别硬盘
（二）（已解决）部分 PE 可以正常进入，但无法识别服务器磁盘，进入 Windows Server 2008 的安装程序也无法识别到硬盘
（三）（已解决）在选择 PVE 的安装模式时，不论选择“图形化安装”还是“命令行安装”，都会卡在某个图形驱动加载界面
（四）（已解决）PVE安装完成后，重启服务器，在正常完成引导后，卡在系统加载界面

第一战：突破原系统防线

目标：绕过Windows Server 2008登录密码并获取驱动

问题一：PE启动蓝屏（错误代码DRIVER IRQL NOT LESS OR EQUAL）
  • 现象：使用优启通、微PE,小兵PE等工具从U盘启动时，均出现蓝屏报错。

请添加图片描述

  • 根因分析：PE未集成板载RAID卡（ServeRAID C100）驱动，导致无法识别磁盘。
  • 破局时刻：当尝试老毛桃PE时，奇迹发生了——直接进入桌面且自动识别RAID阵列（未进行任何手动设置）。打开磁盘管理器，赫然显示“VD0: 279.4GB”
  • 解决方案：
    1. 使用老毛桃PE直接启动
    2. 进入PE后自动识别RAID阵列，成功挂载磁盘。
    3. 通过NTPWEdit工具清除原系统密码。

💡 关键发现：
原系统D盘已预置完整驱动包（路径：D:\win2008驱动\Drivers D:\阵列卡驱动），包含RAID卡、网卡等驱动文件。

💡 意外收获: 硬盘中竟存有某医药公司的系统服务端（后证实为无用数据，但驱动文件完美适配）

老毛桃PE的RAID驱动兼容性令人震惊

问题二：PE/安装程序不认盘
  • 现象：
    • 微PE 中无法识别到硬盘阵列
    • Windows Server 2008安装程序执行diskpart list disk无磁盘显示。
  • 根因分析：SAS硬盘需依赖RAID卡驱动，而标准PE和安装镜像未内置相关驱动。
  • 解决方案：
    • 使用老毛桃PE直接启动
    • 从原系统提取驱动包备用。
    • 若需重装系统，可通过DISM++向安装镜像注入RAID驱动。

[!NOTE] 附加内容:

RAID阵列配置:参考文章联想服务器配置 -X3850,X3650-RAID配置-IMM配置 - 拓扑园 (topunix.com)

第二战：PVE的魔幻崩溃之旅

问题三：PVE安装卡图形驱动

  • 现象：

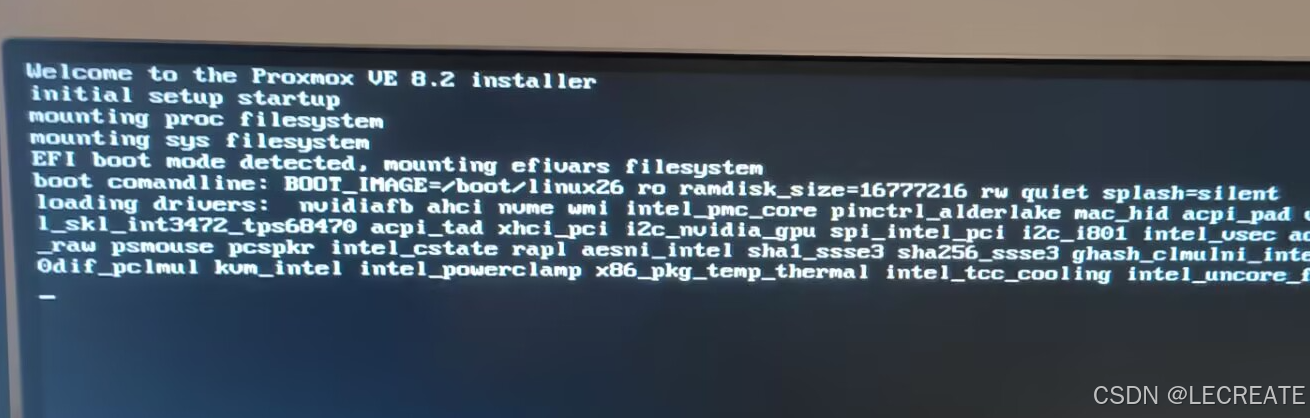

    • 选择PVE安装模式后，卡死在以下界面：

      Welcome to the Proxmox VE 8.2 installer
mounting proc filesystem...
loading drivers: nvidiafb ahci nvme...

请添加图片描述

  • 根因分析：PVE默认加载NVIDIA图形驱动，与老旧服务器显卡冲突。

  • 解决方案：

    1. 在PVE安装界面Grub菜单按e编辑启动项。
    2. 在linux行末尾添加nomodeset参数（禁用内核级图形驱动）。
    3. 按Ctrl+X启动后成功进入安装程序。
问题四：PVE启动卡Ramdisk
  • 现象：安装完成后重启，卡在loading initial ramdisk...且无法ping通
  • 根因分析：Ventoy的GRUB2模式与PVE存在兼容性问题（GitHub Issue #2782）。
  • 解决方案：(按知乎教程使用ventoy安装pve 卡 loading initial ramdisk…用DD模式写入U盘——但耗时过长，最终放弃)
    1. 改用Rufus以DD模式写入PVE镜像至U盘。
    2. 重新安装后引导正常（但最终因驱动问题放弃PVE，转向ESXi）

最终方案：ESXi的完美适配

  1. 丝滑安装实录：

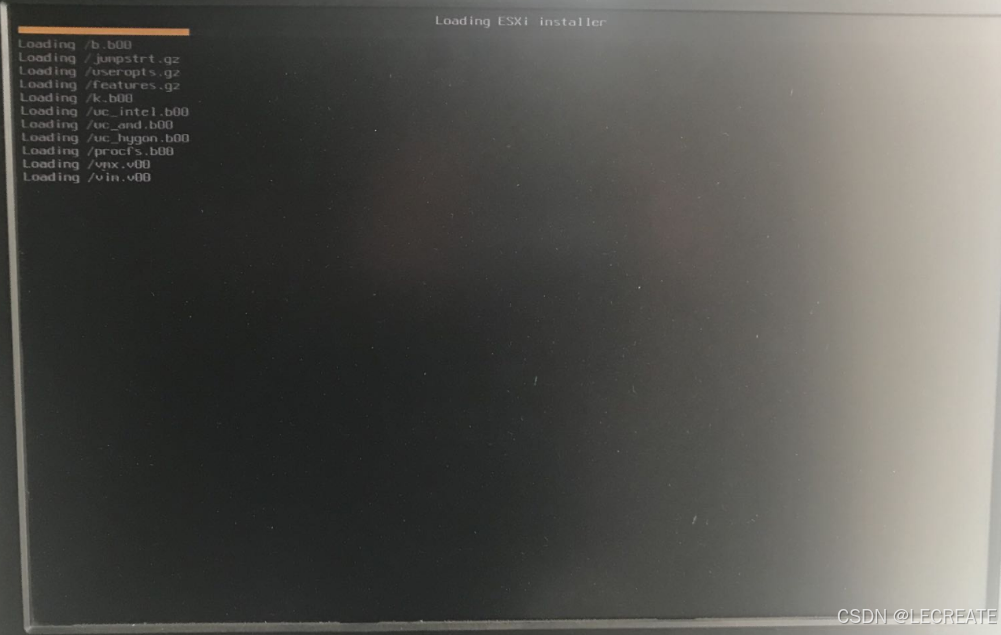

    • 使用Ventoy直接启动ESXi 7.0镜像，无需特殊配置。

请添加图片描述

  • 自动识别硬件：
    • RAID卡显示为LSI MegaRAID 9240-8i
    • 板载网卡识别为Broadcom BCM5716

请添加图片描述

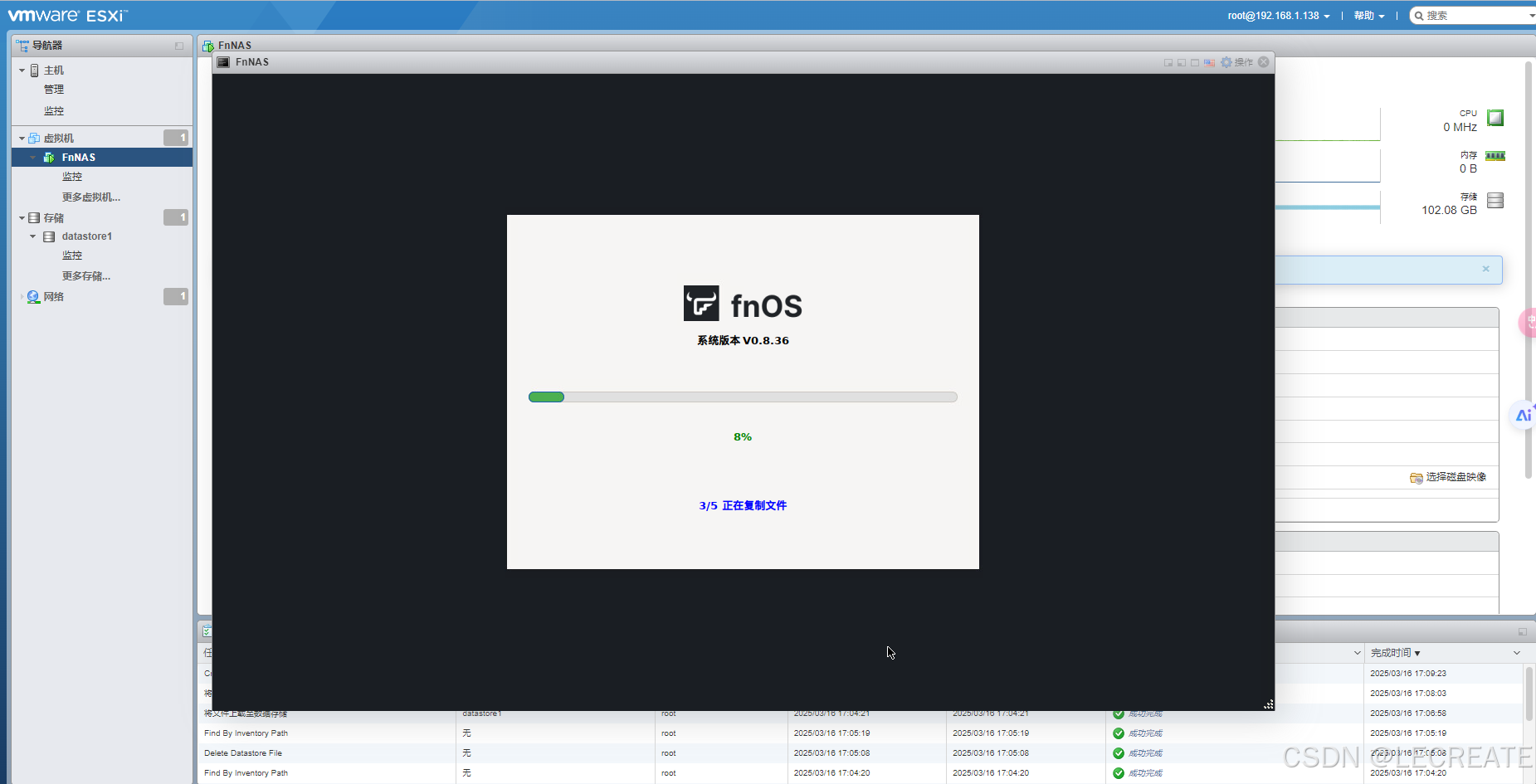

  1. 虚拟机部署：
    请添加图片描述

    • OpenWRT软路由
    • 飞牛NAS
    • Windows Server 2019测试环境
技术对比与最终选择
项目PVE 8.2ESXi 7.0
安装耗时3小时（未完成）18分钟
硬件兼容性需手动调试内核参数原生驱动支持
管理界面频繁报错稳定流畅
给技术宅的终极建议
  1. 老旧服务器首选ESXi：避免内核适配的玄学问题
  2. 慎用Ventoy安装PVE：建议直接使用Rufus以DD模式写盘
  3. 驱动备份：
    • 优先检查原系统中遗留文件以搜寻驱动
    • 老毛桃PE的RAID驱动兼容性令人震惊

最后用一首诗来总结这次的配置经历:

老将X3650未伏枥，密码重制遇难题
RAID驱动寻难觅，兼容列表翻遍急
五换PE终不认，幸有毛桃破玄机
AI误导空欢喜，虚耗三日悔当时
PVE报错陷迷局，社区求助无消息
前辈一语拨云雾，转战ESXI见虹霓

[!IMPORTANT]

免责声明

  1. 图片来源
    本文所涉技术图片均来自网络公开资源，版权归属原作者。引用仅作技术交流，若涉及侵权请联系删除dutyc.studio@outlook.com
  2. 操作风险
    服务器改造存在硬件损坏及数据丢失风险，请自行备份并谨慎操作。文中方法未经全面验证，后果自负。
  3. 第三方内容
    外部链接及工具安全性请自行甄别，引用内容不代表作者立场。
  4. 读者责任
    参照本文操作即视为接受风险，企业设备改造可能影响保修，二手硬件存在隐患。

非商用声明：本文为技术分享，禁止用于商业用途。

参考文章:

windows server 2008 的登录密码,有效的

寻找一款适合服务器维护的PE系统 - 电脑软硬派 数码之家 (mydigit.cn)

IBM x3650 M4服务器安装winserver2008操作系统(2020.10.12)_system x3650 m4server2008r2驱动

IBM X3650 M4服务器使用U盘重装系统教程_ibm x3650 m4安装2008r2

联想服务器RAID配置 -X3850,X3650-RAID配置-IMM配置 - 拓扑园 (topunix.com)

PVE 8.2 安装过程卡住解决

使用ventoy安装pve 卡 loading initial ramdisk…

PVE纵览-安装系统卡“Loading Driver”的快速解决方案_pve安装卡在代码界面

IBM3650M4实体机安装ESXI7.0
