DW05-4R2P-S是东沃电子提供的超低结电容TVS二极管阵列，专门用于高速数据接口的ESD静电放电保护。这款器件具有0.3pF的低电容，可保护4条数据线，适用于高速数据端口和高频线应用，如DVI、MDDI、DisplayPort、PCI Express、HDMI和eSATA接口。其低钳位电压和小尺寸设计确保了对寄生敏感系统的有效保护。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

超低结电容TVS二极管阵列DW05-4R2P-S，为高速数据接口提供ESD静电放电保护，是一款理想型通信接口的ESD静电保护器件。品牌东沃DOWO ESD保护二极管DW05-4R2P-S采用小型的DFN2.5X1-10L塑料封装，其结电容值仅为0.3pF，每个器件可保护4条高速数据线，可保护寄生敏感系统，使其不受过压和过流瞬态事件的影响。DW05-4R2P-S具有低电容、小尺寸和高ESD稳定性，非常适合高速数据端口和高频线应用，其低钳位电压可最大限度地减小所保护的IC受到的电压应力。

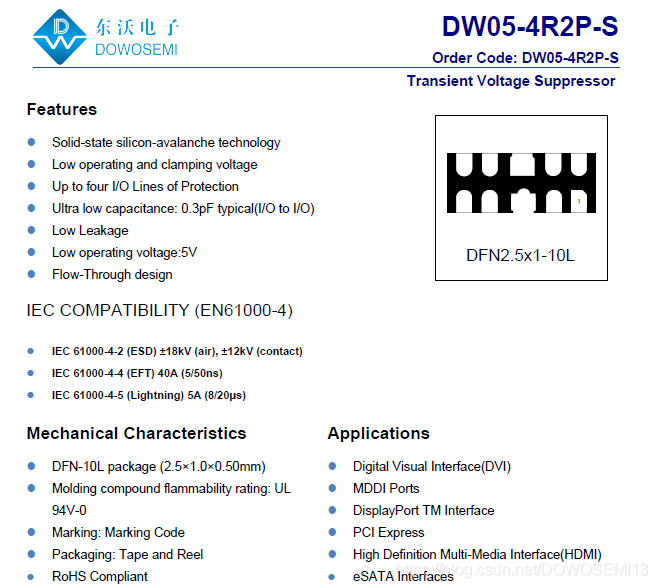

低电容ESD保护二极管DW05-4R2P-S特点

• 峰值脉冲功耗：100W

• Solid-state silicon-avalanche technology

• Low operating and clamping voltage

• Up to four I/O Lines of Protection

• Ultra low capacitance: 0.3pF typical(I/O to I/O)

• Low Leakage

• Low operating voltage:5V

• Flow-Through design

• IEC 61000-4-2 (ESD) ±18kV (air), ±12kV (contact)

• IEC 61000-4-4 (EFT) 40A (5/50ns)

• IEC 61000-4-5 (Lightning) 5A (8/20μs)

• DFN-10L package (2.5×1.0×0.50mm)

• Molding compound flammability rating: UL 94V-0
