TVS/ESD二极管用于POE供电网络摄像头浪涌静电防护保护



POE摄像头，POE网络摄像机，又称为以太网供电网络摄像机，是属于监控摄像机的一种。都知道，POE以太网供电网络摄像机采用的是网线供电，只要一根网线就可以同时传输视频信号给摄像头供电。那么，其供电的核心器件是什么呢？对，是POE交换芯片！为防止静电或浪涌电压损坏POE交换芯片，应该怎么办呢？

针对POE以太网供电网络摄像机电路中的静电和浪涌电压问题，电路保护器件厂家东沃电子（DOWOSEMI）技术工程师经过分析后，针对POE摄像头设计了一个电路保护防护方案，如下图所示：



从POE摄像头保护电路设计方案图中看出，东沃电子技术工程师推荐使用的电路保护器件有：

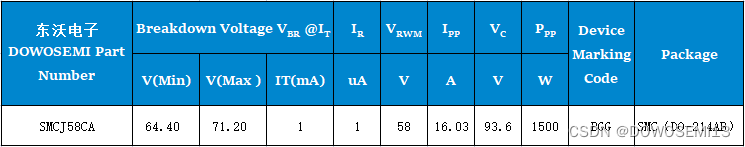

1）TVS二极管SMCJ58CA：SMC封装、双向保护、工作电压58V、最小击穿电压64.4V、钳位电压93.6V、峰值脉冲电流16.03A、反向漏电流1μA、峰值脉冲功率1500W，ESD防护等级满足IEC61000-4-2标准±15kV（空气放电）/±8kV（接触放电），符合RoHS标准，满足UL 94V0阻燃等级，符合产品的绿色环保要求。
