基于单片机温湿度监测系统仿真设计-资料

最新推荐文章于 2025-10-27 10:45:00 发布

原创最新推荐文章于 2025-10-27 10:45:00 发布 · 2.3k 阅读

37 ·

CC 4.0 BY-SA版权

文章标签：

#单片机

本文档详细介绍了如何使用51单片机控制LCD1602液晶显示屏，包括设置寄存器、发送指令以及检测LCD模块是否忙碌。延时函数和LCD繁忙状态测试函数的实现为实际硬件操作提供了实用工具。

资料下载地址-1097（百度网盘）：点击下载

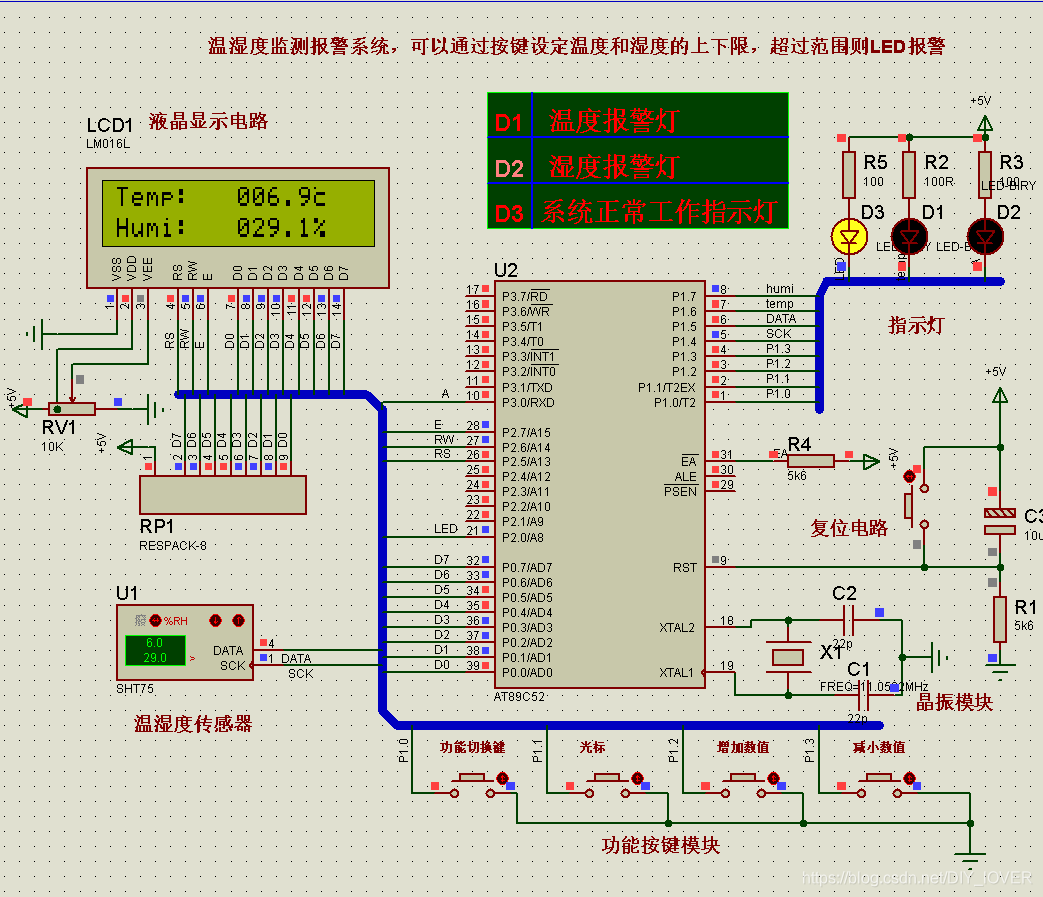

功能如图所示：

#include <reg51.h>
#include <intrins.h>
typedef unsigned char BYTE;
typedef bit BOOL;
sbit LCD_RS = P2^5;
sbit LCD_RW = P2^6;
sbit LCD_EP = P2^7;

void delay1(int ms)
{                           // 延时子程序
	int i;
	while(ms--)
	{
  		for(i = 0; i<400; i++)
    {

  			 _nop_();
   			 _nop_();
   			 _nop_();
  			 _nop_();

  		}
	}
}

BOOL lcd_bz()
{                          // 测试LCD忙碌状态
	BOOL result;
	LCD_RS = 0;
	LCD_RW = 1;
	LCD_EP = 1;	//E端为使能端，当E端由高电平跳变成低电平时，液晶模块执行命令。
	_nop_();
	_nop_();
	_nop_();
	_nop_();
	result = (BOOL)(P0 & 0x80);//高电平表示忙状态
	LCD_EP = 0;
	return result;
}
