1878【毕设课设】基于51单片机智能鱼缸温度控制系统设计

一、引言

随着人们生活水平的提高，越来越多的人选择在家中饲养观赏鱼。鱼缸作为观赏鱼的生活环境，其温度控制至关重要。本设计基于51单片机，结合DS18B20温度传感器、LCD1602显示屏和按键模块，实现智能鱼缸的温度控制系统。系统能够实时检测鱼缸温度，通过按键设置温度范围上下限，并根据当前温度自动控制降温继电器和升温继电器的工作，从而确保鱼缸内的水温维持在设定的范围内。

二、系统组成

1. 51单片机：作为控制系统的核心，负责数据的处理、逻辑判断和指令输出。
2. DS18B20温度传感器：用于实时检测鱼缸内的水温，并将温度数据发送给单片机。
3. LCD1602显示屏：用于显示当前温度、温度范围上下限等信息。
4. 按键模块：包括设置按钮、加按钮、减按钮，用于设置温度范围上下限。
5. 降温继电器和升温继电器：根据单片机的指令，控制降温设备和升温设备的工作。

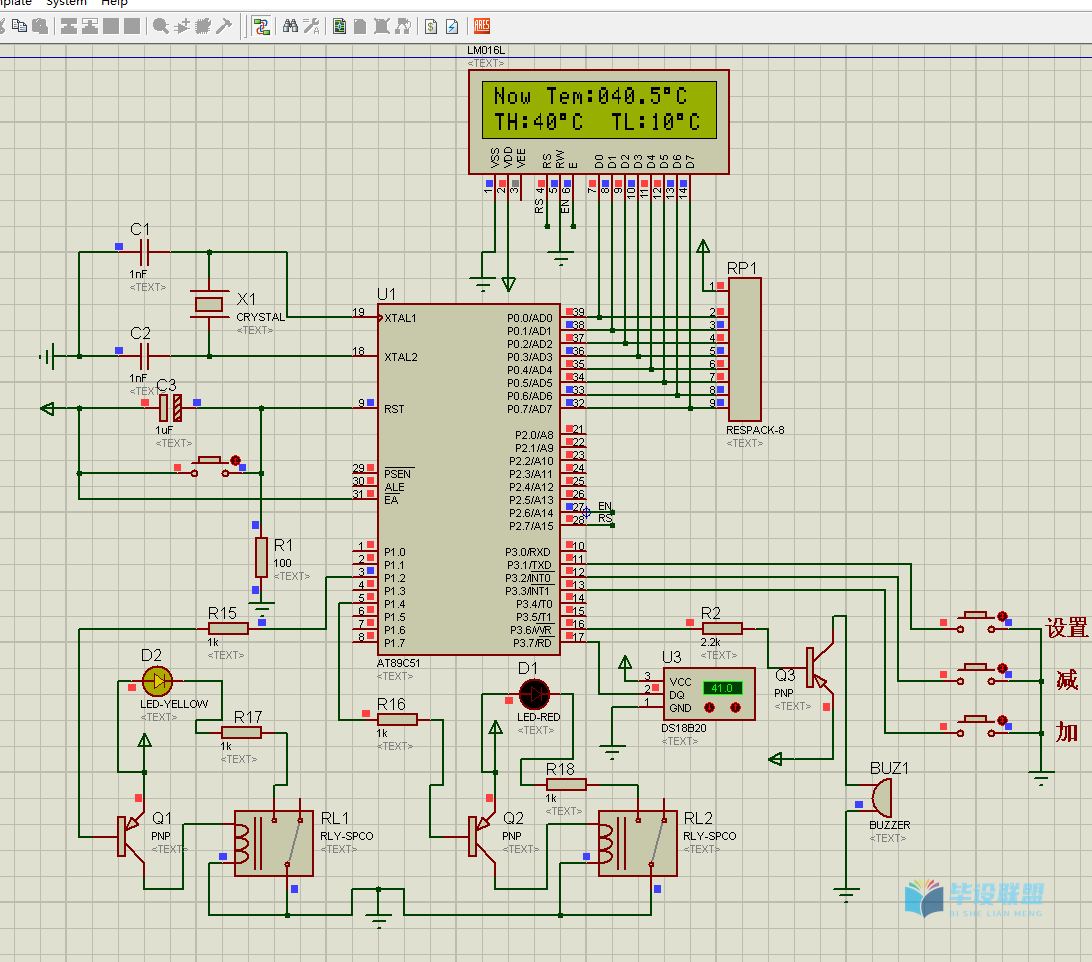

三、硬件设计

1. 单片机选型：选用常见的AT89C51单片机，具有足够的I/O端口和运算能力。
2. DS18B20连接：将DS18B20的数据线与单片机的某个I/O端口连接，同时为其供电和提供地线。
3. LCD1602连接：将LCD1602的数据线、命令线、RS线、RW线和E线分别与单片机的相应I/O端口连接。
4. 按键模块连接：将设置按钮、加按钮、减按钮分别连接到单片机的不同I/O端口，实现按键输入功能。
5. 继电器控制：通过单片机的I/O端口输出高低电平，控制降温继电器和升温继电器的开关状态。

四、软件设计

1. 初始化：系统上电后，对单片机、DS18B20、LCD1602等进行初始化设置。
2. 温度检测：单片机定时读取DS18B20的温度数据，并进行处理。
3. 显示更新：将当前温度、温度范围上下限等信息实时显示在LCD1602上。
4. 按键处理：检测按键输入，根据按键功能进行相应的处理，如设置温度范围上下限等。
5. 温度控制：根据当前温度和温度范围上下限，判断是否需要开启降温继电器或升温继电器，并输出相应的控制信号。

五、系统测试与调试

1. 硬件测试：检查各个模块的连接是否正确，确保电源供电正常。
2. 软件调试：在单片机开发环境中进行程序调试，确保各个功能模块正常运行。
3. 系统联调：将硬件和软件结合起来，进行整体测试，验证系统的稳定性和可靠性。

六、结论

本设计基于51单片机，结合DS18B20温度传感器、LCD1602显示屏和按键模块，实现了智能鱼缸的温度控制系统。系统能够实时检测鱼缸温度，并通过按键设置温度范围上下限，自动控制降温继电器和升温继电器的工作，从而确保鱼缸内的水温维持在设定的范围内。经过测试与调试，系统运行稳定可靠，具有一定的实用价值。

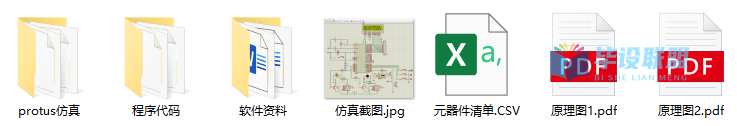

资料下载地址：

https://docs.qq.com/doc/p/ffc421513a628b30450ae742547c0b850456d7c8
