实例讲解单片机模拟量采集: 从硬件到程序, 从滤波到实际值转换

在单片机系统里对模拟量的处理要比数字量稍显复杂，但是只要掌握了使用技巧，使用起来也很简单，很多朋友一开始比较纠结于单片机的底层语言，非要先弄个明白才罢休，其实大可不必，重要的是我们要先学会怎么应用。

现以铅酸电池电压检测及充电电流检测为例讲解模拟量的硬件和程序的设计。

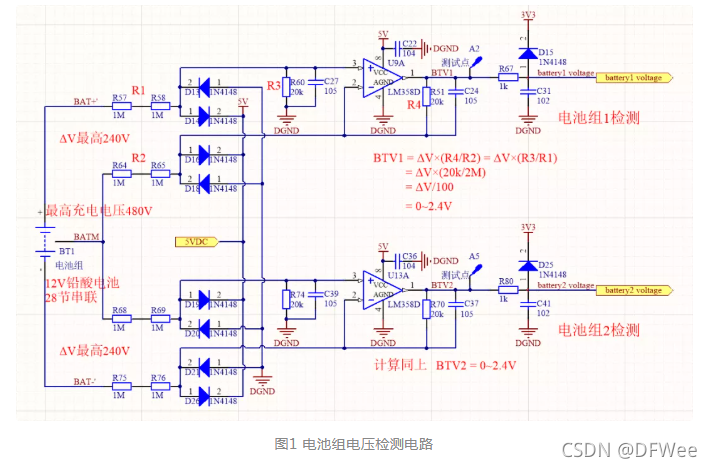

如图1为28节铅酸电池的电压检测电路，1--14节组成电池组1，15--28节组成电池组2；第1节正极为BAT+，14与15节之间为BATM，第28节负极为BAT-。输入端的8个二极管的作用是钳位作用；电路计算如图所示。

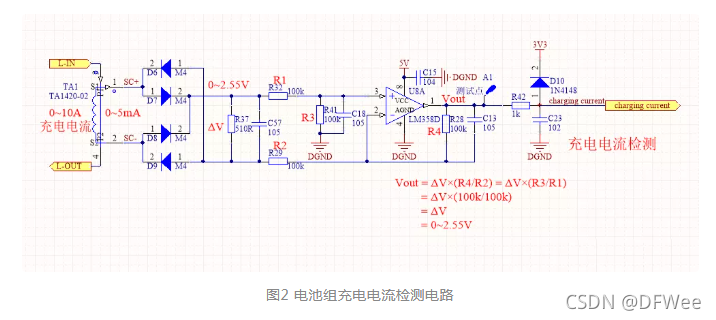

 如图2为铅酸电池的充电电流检测电路，TA1为工频电流互感器，输入的4个二极管为整流二极管，电流流过R37（510Ω）形成压差△V。电路计算如图所示。

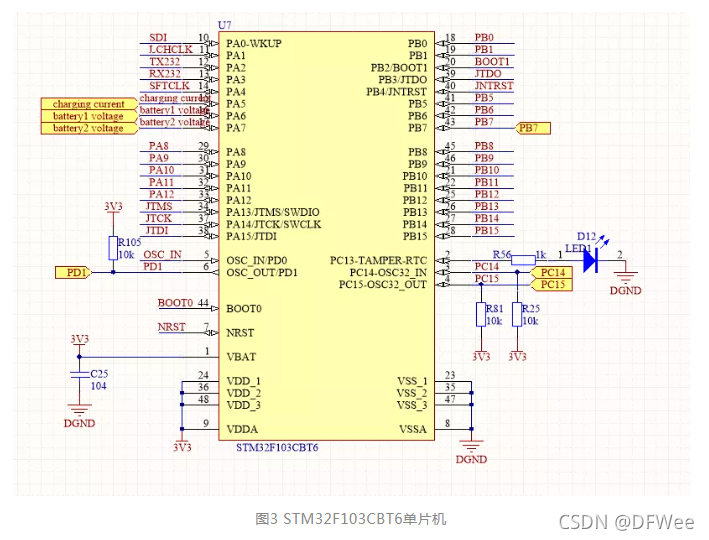

 如图3为单片机STM32F103CBT6，图1和图2的模拟信号输入至单片机的PA5、PA6、PA7。
