一种用于支持无线电力传输锂离子电池的多功能超小型充电IC

特瑞仕半导体株式会社开发了适用于支持无线电力传输锂离子电池的多功能超小型充电IC--XC6810系列。

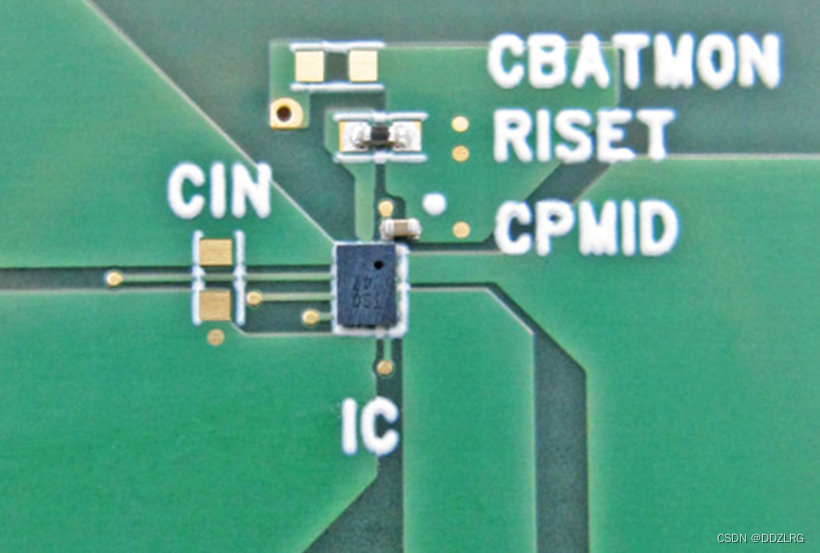

图1. XC6810实装电路板

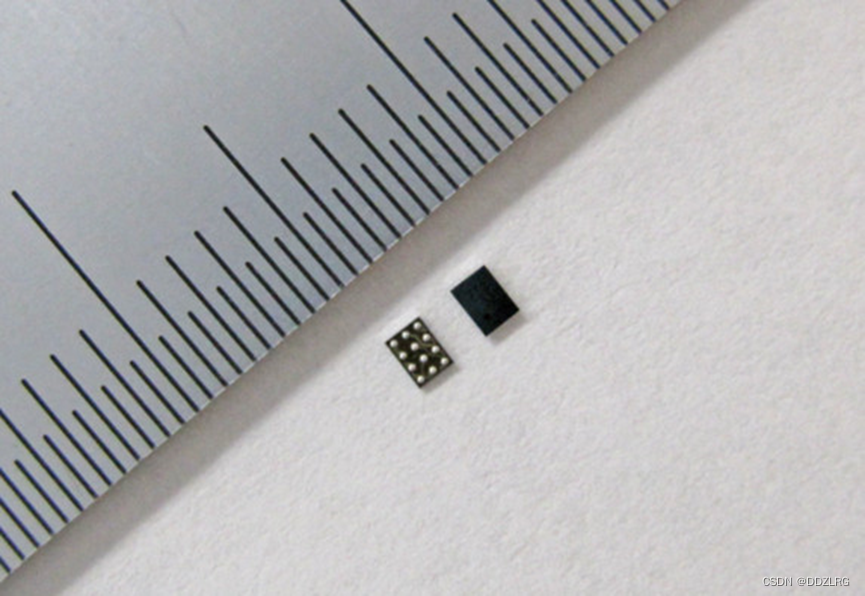

图1. 封装WLP-12-01 (1.57x1.17xh0.33mm)

XC6810 系列是用于锂离子电池的超小型充电IC，适用于小型的可穿戴设备、可听设备和物联网设备。具有充放电控制、无线供电支持等多种功能。

充电电流为1mA~25mA，适用于小型锂离子电池，可提供3.8V~4.4V的大范围充电电压。该产品搭载了在存放或未使用时抑制电池放电的关机功能，和使用外部按钮的唤醒功能. 有效的延长了电池和电池设备的使用寿命。

显示充电状态的CSO端脚除了可使用传统的驱动LED进行充电状态显示之外，还具有使用频率显示充电水平的型号，配合使用微电脑进行充电监控。 此外, 产品还配备了电池电压监测功能和电池低电压通知功能, 可通过微电脑监测电池电压。超10万种现货元器件，一件也发货，来唯样商城购正品~

输入电压为3.5V~28V，支持无线充电或太阳能等能量收集式的充电方式。对于使用底座等的接触式充电方式，选择可使用CSO端脚调制输入电流的2线式通信方式来获知充电状态的型号，即可通过底座显示充电状态和控制充电。
