前言

R-GCN的原理请见：ESWC 2018 | R-GCN：基于图卷积网络的关系数据建模。

数据处理

导入数据：

path = osp.join(osp.dirname(osp.realpath(__file__)), '..', 'data', 'DBLP')
dataset = DBLP(path)
graph = dataset[0]
print(graph)

输出如下：

HeteroData(
  author={
    x=[4057, 334],
    y=[4057],
    train_mask=[4057],
    val_mask=[4057],
    test_mask=[4057]
  },
  paper={ x=[14328, 4231] },
  term={ x=[7723, 50] },
  conference={ num_nodes=20 },
  (author, to, paper)={ edge_index=[2, 19645] },
  (paper, to, author)={ edge_index=[2, 19645] },
  (paper, to, term)={ edge_index=[2, 85810] },
  (paper, to, conference)={ edge_index=[2, 14328] },
  (term, to, paper)={ edge_index=[2, 85810] },
  (conference, to, paper)={ edge_index=[2, 14328] }
)

可以发现，DBLP数据集中有作者(author)、论文(paper)、术语(term)以及会议(conference)四种类型的节点。DBLP中包含14328篇论文(paper)， 4057位作者(author)， 20个会议(conference)， 7723个术语(term)。作者分为四个领域：数据库、数据挖掘、机器学习、信息检索。

任务：对author节点进行分类，一共4类。

由于conference节点没有特征，因此需要预先设置特征：

graph['conference'].x = torch.randn((graph['conference'].num_nodes, 50))

所有conference节点的特征都随机初始化。

获取一些有用的数据：

num_classes = torch.max(graph['author'].y).item() + 1
train_mask, val_mask, test_mask = graph['author'].train_mask, graph['author'].val_mask, graph['author'].test_mask
y = graph['author'].y

node_types, edge_types = graph.metadata()
num_nodes = graph['author'].x.shape[0]
num_relations = len(edge_types)
init_sizes = [graph[x].x.shape[1] for x in node_types]
homogeneous_graph = graph.to_homogeneous()
in_feats, hidden_feats = 128, 64

模型搭建

首先导入包：

from torch_geometric.nn import RGCNConv

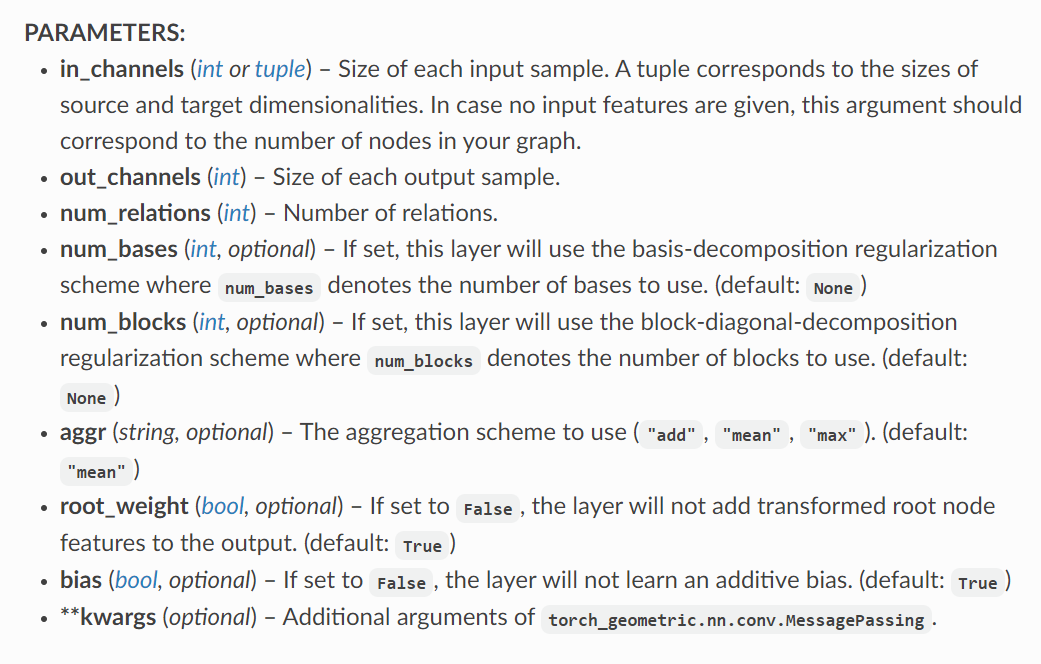

模型参数：
在这里插入图片描述

in_channels：输入通道，比如节点分类中表示每个节点的特征数，一般设置为-1。
out_channels：输出通道，最后一层GCNConv的输出通道为节点类别数（节点分类）。
num_relations：关系数。
num_bases：如果使用基函数分解正则化，则其表示要使用的基数。
num_blocks：如果使用块对角分解正则化，则其表示要使用的块数。
aggr：聚合方式，默认为mean。

于是模型搭建如下：

class RGCN(nn.Module):
    def __init__(self, in_channels, hidden_channels, out_channels):
        super(RGCN, self).__init__()
        self.conv1 = RGCNConv(in_channels, hidden_channels,
                              num_relations=num_relations, num_bases=30)
        self.conv2 = RGCNConv(hidden_channels, out_channels,
                              num_relations=num_relations, num_bases=30)
        self.lins = torch.nn.ModuleList()
        for i in range(len(node_types)):
            lin = nn.Linear(init_sizes[i], in_channels)
            self.lins.append(lin)

    def trans_dimensions(self, g):
        data = copy.deepcopy(g)
        for node_type, lin in zip(node_types, self.lins):
            data[node_type].x = lin(data[node_type].x)

        return data

    def forward(self, data):
        data = self.trans_dimensions(data)
        homogeneous_data = data.to_homogeneous()
        edge_index, edge_type = homogeneous_data.edge_index, homogeneous_data.edge_type
        x = self.conv1(homogeneous_data.x, edge_index, edge_type)
        x = self.conv2(x, edge_index, edge_type)
        x = x[:num_nodes]
        return x

输出一下模型：

model = RGCN(in_feats, hidden_feats, num_classes).to(device)
RGCN(
  (conv1): RGCNConv(128, 64, num_relations=6)
  (conv2): RGCNConv(64, 4, num_relations=6)
  (lins): ModuleList(
    (0): Linear(in_features=334, out_features=128, bias=True)
    (1): Linear(in_features=4231, out_features=128, bias=True)
    (2): Linear(in_features=50, out_features=128, bias=True)
    (3): Linear(in_features=50, out_features=128, bias=True)
  )
)

1. 前向传播

查看官方文档中RGCNConv的输入输出要求：
在这里插入图片描述
可以发现，RGCNConv中需要输入的是节点特征x、边索引edge_index以及边类型edge_type。

我们输出初始化特征后的DBLP数据集：

HeteroData(
  author={
    x=[4057, 334],
    y=[4057],
    train_mask=[4057],
    val_mask=[4057],
    test_mask=[4057]
  },
  paper={ x=[14328, 4231] },
  term={ x=[7723, 50] },
  conference={
    num_nodes=20,
    x=[20, 50]
  },
  (author, to, paper)={ edge_index=[2, 19645] },
  (paper, to, author)={ edge_index=[2, 19645] },
  (paper, to, term)={ edge_index=[2, 85810] },
  (paper, to, conference)={ edge_index=[2, 14328] },
  (term, to, paper)={ edge_index=[2, 85810] },
  (conference, to, paper)={ edge_index=[2, 14328] }
)

可以发现，DBLP中并没有上述要求的三个值。因此，我们首先需要将其转为同质图：

homogeneous_graph = graph.to_homogeneous()
Data(node_type=[26128], edge_index=[2, 239566], edge_type=[239566])

转为同质图后虽然有了edge_index和edge_type，但没有所有节点的特征x，这是因为在将异质图转为同质图的过程中，只有所有节点的特征维度相同时才能将所有节点的特征进行合并。因此，我们首先需要将所有节点的特征转换到同一维度(这里以128为例)：

def trans_dimensions(self, g):
    data = copy.deepcopy(g)
    for node_type, lin in zip(node_types, self.lins):
        data[node_type].x = lin(data[node_type].x)

    return data

转换后的data中所有类型节点的特征维度都为128，然后再将其转为同质图：

data = self.trans_dimensions(data)
homogeneous_data = data.to_homogeneous()
Data(node_type=[26128], x=[26128, 128], edge_index=[2, 239566], edge_type=[239566])

此时，我们就可以将homogeneous_data输入到RGCNConv中：

x = self.conv1(homogeneous_data.x, edge_index, edge_type)
x = self.conv2(x, edge_index, edge_type)

输出的x包含所有节点的信息，我们只需要取前4057个，也就是author节点的特征：

x = x[:num_nodes]

2. 反向传播

在训练时，我们首先利用前向传播计算出输出：

f = model(graph)

f即为最终得到的每个节点的4个概率值，但在实际训练中，我们只需要计算出训练集的损失，所以损失函数这样写：

loss = loss_function(f[train_mask], y[train_mask])

然后计算梯度，反向更新！

3. 训练

训练时返回验证集上表现最优的模型：

def train():
    model = RGCN(in_feats, hidden_feats, num_classes).to(device)
    optimizer = torch.optim.Adam(model.parameters(), lr=0.01,
                                 weight_decay=1e-4)
    loss_function = torch.nn.CrossEntropyLoss().to(device)
    min_epochs = 5
    best_val_acc = 0
    final_best_acc = 0
    model.train()
    for epoch in range(100):
        f = model(graph)
        loss = loss_function(f[train_mask], y[train_mask])
        optimizer.zero_grad()
        loss.backward()
        optimizer.step()
        # validation
        val_acc, val_loss = test(model, val_mask)
        test_acc, test_loss = test(model, test_mask)
        if epoch + 1 > min_epochs and val_acc > best_val_acc:
            best_val_acc = val_acc
            final_best_acc = test_acc
        print('Epoch{:3d} train_loss {:.5f} val_acc {:.3f} test_acc {:.3f}'.
              format(epoch, loss.item(), val_acc, test_acc))

    return final_best_acc

4. 测试

@torch.no_grad()
def test(model, mask):
    model.eval()
    out = model(graph)
    loss_function = torch.nn.CrossEntropyLoss().to(device)
    loss = loss_function(out[mask], y[mask])
    _, pred = out.max(dim=1)
    correct = int(pred[mask].eq(y[mask]).sum().item())
    acc = correct / int(test_mask.sum())

    return acc, loss.item()
