OSPF笔记

一、OSPF基础
1. RIP协议存在的问题
- 最大跳数限制为15，不适合大规模组网。
- 周期性发送全部路由信息，占用大量带宽。
- 路由收敛速度慢，以跳数作为度量值。
- 存在路由环路可能性，每隔30秒更新。
2. OSPF协议特点
- 无跳数限制，适合大规模组网。
- 使用组播更新变化的路由和网络信息，路由收敛快，可触发更新。
- 以COST作为度量值，采用SPF算法有效避免环路。
- 每隔30分钟周期性更新LSA，在互联网上大量使用。
- 传递拓扑信息和路由信息（RIP传递路由表）。
3. OSPF三张表
- 邻居表：记录邻居状态和关系。
- 拓扑表：即链路状态数据库（LSDB）。
- 路由表：记录由SPF算法计算的路由，可通过 dis ip routing-table pro ospf 查看。
4. OSPF数据包
- 直接封装在IP报文中，协议号89。
- 头部数据包内容：包含版本（OSPFv2为2）、类型、报文长度、路由器ID、区域ID、校验和、验证类型、认证数据等。
- 五种报文类型
报文类型、作用、关键信息
Hello 周期保活，发现和建立邻居关系包含网络掩码、Hello间隔（默认10s）、路由器优先级、失效时间（默认40s）等，目标地址224.0.0.5
DBD（数据库描述报文）仅包含LSA摘要有接口MTU、可选项、DD报文置位符（I、M、MS）、DD序列号等
LSR 请求自己没有或更新的链路状态详细信息通过“LSA三元组”（链路状态类型、链路状态ID、通告路由器）唯一标识LSA
LSU（链路状态更新信息）发送对方所需LSA的详细信息一个LSU可包含多个LSA，MA网络中DROTHER向224.0.0.6发送，DR向224.0.0.5发送
LSAck 对LSU进行确认包含所确认LSA的头部（每个20字节）
二、OSPF工作过程
1. 建立邻居与邻接关系
- 邻居：双方通过Hello报文相互认识。
- 邻接：邻居关系建立后，经报文交互同步LSDB，开始独立计算路由时形成。
2. 确认可达性与建立邻居
- Router ID：标明路由器身份，可手工配置（IPv4格式），自动选举时环回口IP大的优先，其次是物理口。
- DR/BDR选举：在2-way状态前确认，每个网段需选举，优先级（0-255，默认1）大的优先，其次Router ID大的优先，且无抢占性。DRother与DR、BDR建立邻接关系（full），DRother之间为邻居关系（2-way）。
3. 链路状态数据库同步：邻接路由器间发送DBD通告LSDB摘要，对比后通过LSR请求所需LSA，对方用LSU发送，最后以LSAck确认。
4. 完整信息同步：建立完全邻接关系，形成LSDB表与路由表。
三、OSPF的状态机
1. 邻居关系建立阶段
- Down：关闭状态，手动指定邻居时发送Hello后进入下一状态。
- Init：收到对方Hello报文，但未收到确认。
- Attempt：仅在NBMA网络出现，发出Hello但收不到对方的。
- 2-way（稳定状态）：双方互相发现，确认DR/BDR角色，需满足Router-id无冲突、掩码长度一致等前提。
2. 邻接关系建立阶段
- Exstart：交换开始，确定LSDB协商主从（Router ID大的为master）。
- Exchange：发送后续DD报文，通告LSDB摘要。
- Loading：进行LSA的请求、加入和确认。
- Full（稳定状态）：两端同步LSDB，需MTU一致，网络类型一致才能学习路由。
四、LSDB的更新
- 收到LSA更新报文后，若未在LSDB中查到则加入；若查到，比较序列号，收到的大则刷新并更新序列号，否则忽略。
- 广播网络中，拓扑变化时路由器先将LSA发给监听224.0.0.6的路由器，DR再发给监听224.0.0.5的路由器。
五、OSPF开销计算
1. 参考带宽：默认100M，仅本地有效，建议设为网络中最高链路带宽。
2. 计算方法：链路带宽≥参考带宽时，cost=1；反之，cost=参考带宽/链路带宽（Mb）。千兆、百兆、十兆以太网缺省开销分别为1、1、10
六、OSPF的区域划分
1. 区域产生背景：单区域网络规模扩大，LSDB同步压力大。
2. 分区好处：减少LSA泛洪范围，提高网络扩展性。
3. 区域类型：骨干区域、非骨干区域、特殊区域（优化路由表和LSDB表）。
4. 多区互连原则：非骨干区域与非骨干区域不能直接相连，所有非骨干区域必须与骨干区域相连（防止区域间环路），区域内靠SPF算法防环。
5. OSPF的路由器类型
- 区域内路由器（IR）：所有接口在同一区域。
- 骨干路由器（BR）：有接口在骨干区域。
- 区域边界路由器（ABR）：连接骨干区域和非骨干区域。
- 自治系统边界路由器（ASBR）：连接外部自治系统并引入外部路由。

OSPF中LSA相关内容
一、LSA的头部
LSA是OSPF的核心，用于描述网络拓扑、传递路由信息，OSPFv2中主要有6种LSA。其头部共20字节，包含以下字段：
字段和含义
链路状态老化时间：指示LSA存在时长，单位为秒，1800s周期归0，最大老化时间3600s，到达后LSA失效并从LSDB中删除
可选项 8个比特位，对应OSPF支持的特性，与hello包中的相同，包含特殊区域标记
链路状态类型：指示LSA类型，每种类型有对应编号，用于描述OSPF网络的不同部分
链路状态ID ：LSA的标识，不同LSA类型定义不同
通告路由器：产生该LSA的路由器的Router-ID
链路状态序列号：用于判断LSA新旧或是否重复
链路状态校验和：参与LSA新旧比较，当LSA三元组和序列号相同时，和大的为新
长度：一条LSA的总长度
二、6种类型的LSA
1. type1-LSA（Router LSA）
- 定义：描述区域内部与路由器直连的链路信息（链路类型、开销值等），仅在区域内部传输，每台路由器都会产生。
- 关键内容：
- LS ID和Adv Rtr均为发出该LSA的路由器的router-id。
- 链路ID和链路数据随链路类型（transnet、P2P、stubnet、Virtual）不同而有不同定义。
- VEB标志位：V位表示为虚链路端点；E位表示为ASBR（Stub区域不允许E位为1的该类型LSA）；B位表示为区域边界路由器。
- 查看命令： [R1]dis ospf lsdb router
2. type2-LSA（Network LSA）
- 定义：描述区域内的MA网络（广播网络、NBMA网络）路由器的链路及掩码信息，仅在区域内部传输，只有DR才会产生。
- 关键内容：
- LS ID为该网段的DR的IP地址。
- Adv Rtr为该网段DR的router-id。
- 包含该网段DR的IP地址的子网掩码信息。
- 查看命令： [R1]dis ospf lsdb network
3. type3-LSA（Summary LSA）
- 定义：在整个OSPF域内描述其他区域的链路信息，以子网形式传播，类似直接传递路由，只有ABR会产生。
- 关键内容：
- LS ID为其他区域某个网段的网络地址。
- Adv Rtr为通告该LSA的ABR的router-id。
- 包含该网段的子网掩码。
- 注：跨区域传递时需转换通告者，通告者变化则为不同LSA。
- 查看命令： [R1]dis ospf lsdb summary
4. type4-LSA（ASBR Summary LSA）
- 定义：描述ASBR的信息，整个OSPF域内传播，只有ABR会产生。
- 关键内容：
- LS ID为ASBR的router-id。
- Adv Rtr为通告该ASBR的ABR的router-id。
- 注：ASBR本区域的内部路由器不会产生到达该ASBR的此类型LSA。
- 查看命令： [R1]dis ospf lsdb asbr
5. type5-LSA（AS External LSA）
- 定义：传递域外路由信息，描述AS外部引入的路由信息，传播到所有区域（特殊区域除外），只有ASBR会产生。
- 关键内容：
- LS ID为外部路由的目的网络地址。
- Adv Rtr为引入该网络路由的ASBR的router-id。
- 包含引入的目标网段的子网掩码。
- 查看命令： [R1]dis ospf lsdb ase
6. type7-LSA（NSSA External LSA）
- 定义：描述在NSSA区域引入的AS域外的外部路由信息，仅存在于NSSA和totally NSSA区域，不能进入area 0。
- 关键内容：
- LS ID为外部某个网段的网络地址。
- Adv Rtr为引入该网络路由的ASBR的router-id。
- 注：其生成路由信息的标记位为O_NSSA，优先级150。

OSPF网络类型及MGRE实验
一、OSPF的网络类型
1. 定义：针对不同二层链路类型的网段，OSPF会生成不同网络类型，其在DR/BDR选举、LSA细节、协议报文发送形式等方面存在差异。
2. 具体类型及特点
网络类型特点 Hello时间 Dead时间 DR/BDR选举报文发送形式
NBMA（非广播多点可达网络）帧中继默认网络类型，需手动指定邻居（命令： [r2-ospf-1]peer 邻居IP地址） 30秒 120秒需要单播
P2MP（点到多点网络）由其他网络类型手动更改（如 ospf network-type 网络类型），需手动指定邻居 30秒 120秒不需要模拟组播
Broadcast（广播网络）以太网默认网络类型 [R1]dis ospf int g0/0/0可查看相关信息 10秒 40秒需要
P2P（点到点网络） PPP默认网络类型，华为设备环回接口定义为该类型（无实际数据收发，默认学习32位主机路由） 10秒 40秒不需要组播
二、基于OSPF的MGRE实验
1. 出现的问题及解决方法
- 问题1：Tunnel接口类型为P2P类型，不选举DR/BDR，导致设备无法正常建立邻接关系。
解决方法：更改网络中tunnel接口类型为广播或者P2MP，命令如 [R2]interface Tunnel 0/0/0 、 [R2-Tunnel0/0/0]ospf network-type broadcast 。
- 问题2：更改网络类型后，广播网络中DR和BDR选举混乱，无法正常建邻。
解决方法：将分支站点的DR选举优先级设为0，保证中心站点是整个广播网络中唯一的DR。

OSPF不规则区域划分及解决方案
一、OSPF不规则区域类型
1. 产生原因：区域划分不合理。
2. 具体类型及后果
- 非骨干区域无法和骨干区域保持连通：由于区域划分问题，非骨干区域未能与骨干区域正常连接，导致ABR不会转发区域间的路由信息，非骨干区域与骨干区域无法保持连通。
- 骨干区域被分割：骨干区域被分成多个部分，破坏了骨干区域的完整性，同样会影响路由信息的正常传递。
二、解决方案
1. 虚连接
- 适用场景：非骨干区域无法与骨干区域保持连通、骨干区域被分割等情况。
- 配置示例（以非骨干区域无法和骨干区域保持连通为例）：
[RTB] ospf 1 router-id 2.2.2.2
[RTC] ospf 1 router-id 3.3.3.3
[RTB-ospf-1]area 1
[RTC-ospf-1]area 1 [RTB-ospf-1-area-0.0.0.1]vlink-peer 3.3.3.3
[RTC-ospf-1-area-0.0.0.1]vlink-peer 2.2.2.2
- 特征：
1.只能在两个区域的边界路由器上配置。
2.需在中间区域的区域视图下配置。
3.只能穿越一个区域。
4.不能穿越stub区域、NSSA区域。
-查看虚连接信息：可通过 [R2]dis ospf vlink 命令查看，会显示邻居ID、邻居状态、接口、开销、传输区域、定时器等信息。
2. 路由引入（重发布）
- 定义：在运行不同协议或不同进程的边界设备（ASBR）上，将一种协议按照另一种协议的规则发布出去。
- 适用场景：非骨干区域无法与骨干区域保持连通等情况。
- 配置示例：让R4充当ASBR，运行两个OSPF协议，然后进行共享。
- [R4-ospf-1]import-route ospf 2
- [R4-ospf-2]import-route ospf 1
友情提示：虚连接的配置会给路由器带来额外负担，建议在早期规划区域时合理规划，尽量避免出现不规则区域。

OSPF特殊区域及路由聚合
一、特殊区域
1. 定义与条件
- 特殊区域是人为定义的位于OSPF区域边缘、仅与骨干区域相连的区域。
- 条件：不能是骨干区域；不能存在虚链路。
2. 具体类型及特点
区域类型定义特征命令
STUB区域（末梢区域）适用于区域中路由器性能较低，旨在减少路由表规模和路由信息传递数量不接受4类、5类LSA；不允许出现ASBR；区域0不能配置为该类型；ABR自动下发指向骨干区域的3类缺省LSA [r5-ospf-1-area-0.0.0.2]stub
totally stub区域（完全末梢区域）拒绝学习域外和其他区域的路由信息不接受3类、4类、5类LSA；不允许出现ASBR；区域0不能配置为该类型；ABR自动下发指向骨干区域的3类缺省LSA [r5-ospf-1-area-0.0.0.2]stub no-summary
NSSA区域（非纯末梢区域） STUB区域的变形，拒绝学习域外主要是5类的路由信息，但需引入域外路由信息不接受4类、5类LSA；本区域引入的外部路由以7类LSA存在；ABR会将7类LSA转换为5类LSA通告给其他区域；区域0不能配置为该类型；存在ASBR设备；华为中自动生成指向骨干区域的7类缺省LSA [r5-ospf-1-area-0.0.0.2]nssa
totally NSSA区域（完全非纯末梢区域）完全非纯末梢区域不接受3类、4类、5类LSA；本区域引入的外部路由以7类LSA存在；ABR会将7类LSA转换为5类LSA通告给其他区域；默认路由由ABR发送3类LSA产生；区域0不能配置为该类型 [r5-ospf-1-area-0.0.0.2]nssa no-summary
3. 实验测试：对上述各类区域分别进行配置后，观察相关路由器的OSPF路由表，可验证其特征。
二、OSPF路由聚合
1. 定义：OSPF路由需手动聚合（LSA），将具有相同前缀的路由信息聚合后发布到其他区域。
2. 聚合条件：针对3类、5类、7类LSA。
3. 聚合类
聚合类型描述命令特点
ABR聚合（3类）将一个区域的LSA聚合后发布到相邻区域 [r1-ospf-1-area-0.0.0.0]abr-summary 192.168.0.0 255.255.252.0 不影响ABR本机路由，仅影响相邻区域下游路由器路由；ABR会产生聚合的黑洞路由防环
ASBR聚合（5类、7类）将引入的AS外部路由聚合后发布到OSPF内部 [r4-ospf-1]asbr-summary 172.16.0.0 255.255.252.0 只对5类、7类LSA聚合；不影响ASBR本机路由，仅影响OSPF内部其他路由器；ASBR会产生聚合的黑洞路由防环；加not-advertise参数可实现路由过滤

重发布、路由过滤、路由策略
一、重发布（路由引入）
1. 背景：当网络中存在多种不同路由协议时，为实现相互通信而进行路由引入。
2. 情形：在同时运行多种路由协议的边界设备（ASBR设备）上，将一种路由协议引入到另一种路由协议，或在同种协议不同进程间引入。
3. 规则：
- 将A协议发布到B协议，需在ASBR的B协议上配置。
- B协议可学习到通过A协议学到的所有路由及A的直连路由。
4. 举例：
- 将OSPF路由引入RIP，在rip进程视图下配置，缺省cost为0，每跳加1，最大15。
- 将RIP路由引入OSPF，在OSPF进程视图下配置，缺省cost为1，type类型为E2，可指定type 1计算域内链路cost。
- 可将静态路由、直连路由导入动态路由协议。
5. 修改起始度量值命令：
- 进程中全局修改：[r2-rip-1]default-cost 2 、 [R1-ospf-1]default cost 5 。
- 针对本次重发布修改：[r2-rip-1]import-route ospf 1 cost 3 、 [R1-ospf-1]import-route rip cost 10 。
6. 多协议网络规划：
- 建议跑单协议。
- 规则：从边缘引入核心，因边缘设备性能低，核心设备性能强，可在边界路由器下发缺省路由供边缘访问核心；从IGP引入到BGP，因公网路由多，避免将BGP路由引入IGP导致内网路由器过载，可通过默认路由或路由聚合让IGP学习BGP路由。
7. 引入方式：
- 单向路由引入：如在OSPF进程视图下配置 import-route rip 1 。
- 双向路由引入：可让双方知道具体路由，但需注意单一路由器故障导致网络瘫痪，多路由器引入可能产生环路。
8. 产生问题及解决：
- 路由环路：因规划不当导致，可使用Tag标记路由，通过路由策略选择性引入来解决。
- 次优路径：合理规划引入路由的初始度量值和优先级来避免。
二、路由过滤
1. 定义：路由器在发布或接收消息时，对路由信息进行过滤。
2. 作用：控制路由传播与接收，节省设备和链路资源，保护网络安全。
3. 常用匹配工具：
- ACL：通过抓取流量匹配，只能匹配数字特征，不精确。
- 地址前缀列表：匹配IP地址前缀（目的网络地址和掩码长度），可精确匹配。
4. 常用过滤工具：
- 静默接口：在RIP和OSPF中，不发送对应协议报文。
- filter-policy（过滤策略）：与ACL、地址前缀列表结合使用，可过滤路由。
- 对RIP：过滤接收路由影响本机和下游路由器的RIP表；过滤发送路由不影响本机RIP表，但影响下游。
- 对OSPF：在协议视图下配置进方向，影响本机及下游的OSPF表和LSDB表；在传入区域的区域视图下配置出方向，不影响本机OSPF表，但影响下游。
5. 总结：
- 路由过滤可控制路由传播。
- ACL和地址前缀列表用于识别、筛选路由信息，地址前缀列表更灵活。
- filter-policy可在多种协议内过滤路由。
三、路由策略
1. 相关概念：
- 控制层流量：路由协议传递路由信息产生的流量（如ARP、路由表、MAC地址表）。
- 数据层流量：设备访问目标地址时产生的流量。
2. 定义：通过修改路由信息改变网络流量途径的技术，用于控制层流量。
3. 作用：路由过滤；修改路由属性。
4. 思路：抓取流量（通过ACL或前缀列表）；做策略（修改流量或不转发）。
5. 匹配规则：
- 路由信息到达时，检查是否有路由策略，有则进入节点匹配，无则放行。
- 按节点顺序匹配if-match条件，匹配后根据节点动作（permit/deny）处理，不匹配则检查下一个节点。
- 最后一个节点仍不匹配，拒绝通过。
6. 基本配置：
- 创建route-policy节点： route-policy route-policy-name { permit | deny } node 节点编号，节点间为“或”关系。
- 配置if-match语句：定义匹配条件，匹配路由信息属性，语句间为“与”关系。
- 配置apply语句：指定对匹配路由的动作，修改路由属性，多个apply语句对不同属性为叠加关系，对同一属性为覆盖关系（最后一个生效）。
7. 注意事项：
- 用于路由过滤时，不用配置空节点；仅用于属性修改时，需要配置空节点。
- 可配置的位置：IGP路由引入时；BGP宣告时；BGP路由引入时；BGP邻接关系上。
8. 应用：控制路由接收和发布时的属性；控制路由的引入。

综合实验

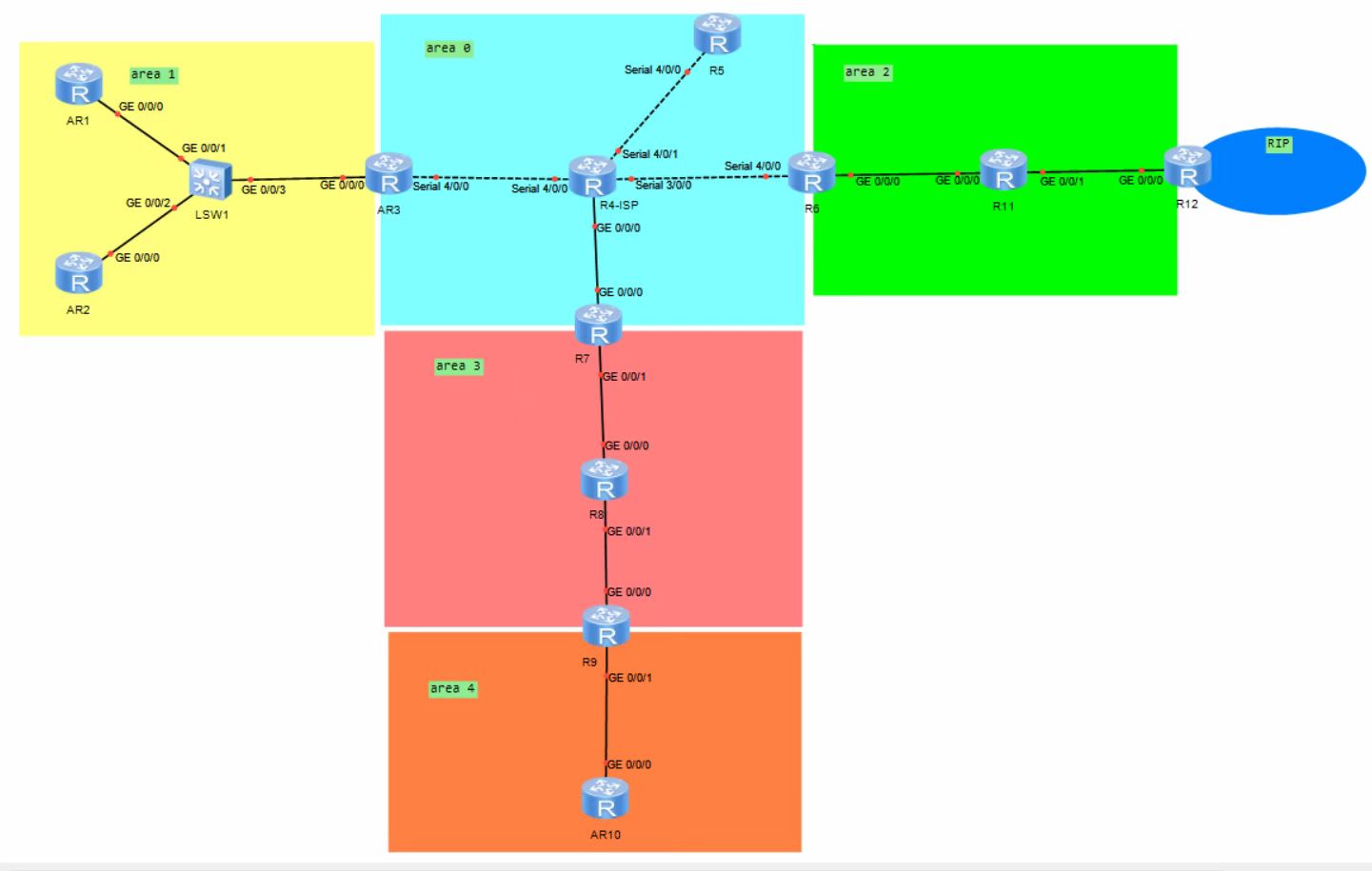

一、实验拓扑

二、实验要求

1、R4为ISP，其上只能配置IP地址；R4与其他所有直连设备间均使用公有IP。
2、R3、R5、R6、R7为MGRE环境，R3为中心站点。
3、整个OSPF环境IP地址基于172.16.0.0/16划分，除R12有两个环回，其他路由器均有一个环回IP
4、所有设备均可访问R4的环回，减少LSA的更新量，加快收敛，保证更新安全。
5、全网可达。

三、实验思路

1.划分IP

根据OSPF 基于区域汇总，图中有6个区域，因此我们先借三位划分为8个网段

172.16.0.0 /19 ---area 0

172.16.0.0 /24 p2p 骨干 172.16.0.0/30 172.16.0.4/30

172.16.0.128 /24 MA 骨干 172.16.0.128 /29 --MGRE 172.16.0.136/29

172.16.32.0 /19---area 1

172.16.64.0 /19--- area 2

172.16.96.0 /19--- area3

172.16.128.0 /19---area 4

172.16.160.0 /19---rip

172.16.192.0 /19
-----备用
172.16.224.0 /19

2. R3、R5、R6、R7为MGRE环境，R3为中心站点。故默认的接口为P2P,我们需要修改为广播，并在R5/R6/R7修改接口优先级使得DR为R3,并配置缺省

3.配置IP地址

4.配置OSPF和RIP

5.进行重发布，由于缺少area 4和rip 的路由，根据拓扑我们需要在R12上对RIP进行重发布

6.路由汇总，需要在R3 /R6/R7---区域间路由汇总，R12---rip路由汇总，R9----区域外路由汇总

7.从局域网访问ISP需要进行地址转换，我们需要在R3、R6、R7做NAT

8.测试验证，全网可达

四、实验步骤

1.IP配置

[R1]int g0/0/1

[R1-GigabitEthernet0/0/1]ip add 172.16.33.1 24

[R1-GigabitEthernet0/0/1]int l 0

[R1-LoopBack0]ip add 172.16.34.1 24

[R2]int g0/0/0

[R2-GigabitEthernet0/0/0]ip add 172.16.33.2 24

[R2-GigabitEthernet0/0/0]int l0

[R2-LoopBack0]ip add 172.16.35.2 24

[R3]int g 0/0/0

[R3-GigabitEthernet0/0/0]ip add 172.16.33.3 24

[R3-GigabitEthernet0/0/0]int l 0

[R3-LoopBack0]ip add 172.16.36.3 24

[R3-LoopBack0]int s 4/0/0

[R3-Serial4/0/0]ip add 34.0.0.3 24

[R4]int s 4/0/0

[R4-Serial4/0/0]ip add 34.0.0.4 24

[R4-Serial4/0/0]int s 4/0/1

[R4-Serial4/0/1]ip add 45.0.0.4 24

[R4-Serial4/0/1]int s 3/0/0

[R4-Serial3/0/0]ip add 46.0.0.4 24

[R4-Serial3/0/0]int g 0/0/0

[R4-GigabitEthernet0/0/0]ip add 47.0.0.4 24

[R4]int l 0

[R4-LoopBack0]ip add 172.16.2.4 24

[R5]int s4/0/0

[R5-Serial4/0/0]ip add 45.0.0.5 24

[R5-Serial4/0/0]int l0

[R5-LoopBack0]ip add 172.16.3.5 24

[R6]int s 4/0/0

[R6-Serial4/0/0]ip add 46.0.0.6 24

[R6-Serial4/0/0]int g 0/0/0

[R6-GigabitEthernet0/0/0]ip add 172.16.65.1 30

[R6-GigabitEthernet0/0/0]int l 0

[R6-LoopBack0]ip add 172.16.4.6 24

[R7]int g 0/0/0

[R7-GigabitEthernet0/0/0]ip add 47.0.0.7 24

[R7-GigabitEthernet0/0/0]int g 0/0/1

[R7-GigabitEthernet0/0/1]ip add 172.16.97.1 30

[R7-GigabitEthernet0/0/1]int l 0

[R7-LoopBack0]ip add 172.16.5.7 24

[R8]int g 0/0/0

[R8-GigabitEthernet0/0/0]ip add 172.16.97.2 30

[R8-GigabitEthernet0/0/0]int g 0/0/1

[R8-GigabitEthernet0/0/1]ip add 172.16.97.5 30

[R8-GigabitEthernet0/0/1]int l 0

[R8-LoopBack0]ip add 172.16.98.8 24

[R9]int g 0/0/0

[R9-GigabitEthernet0/0/0]ip add 172.16.97.6 30

[R9-GigabitEthernet0/0/0]int g 0/0/1

[R9-GigabitEthernet0/0/1]ip add 172.16.129.1 30

[R9-GigabitEthernet0/0/1]int l 0

[R9-LoopBack0]ip add 172.16.130.9 24

R10

[R10]int g 0/0/0

[R10-GigabitEthernet0/0/0]ip add 172.16.129.2 30

[R10-GigabitEthernet0/0/0]int l 0

[R10-LoopBack0]ip add 172.16.131.10 24

R11

[R11]int g 0/0/0

[R11-GigabitEthernet0/0/0]ip add 172.16.65.2 30

[R11-GigabitEthernet0/0/0]int g 0/0/1

[R11-GigabitEthernet0/0/1]ip add 172.16.65.5 30

[R11-GigabitEthernet0/0/1]int l 0

[R11-LoopBack0]ip add 172.16.66.11 24

R12

[R12]int g 0/0/0

[R12-GigabitEthernet0/0/0]ip add 172.16.65.6 30

[R12-GigabitEthernet0/0/0]int l 0

[R12-LoopBack0]ip add 172.16.160.1 24

[R12-LoopBack0]int l 1

[R12-LoopBack1]ip add 172.16.161.1 24

2.配置OSPF，使各区域可以通信

area 1

[R1]ospf 1 router-id 1.1.1.1

[R1-ospf-1]a 1

[R1-ospf-1-area-0.0.0.1]net 172.16.34.0 0.0.0.255

[R1-ospf-1-area-0.0.0.1]net 172.16.33.0 0.0.0.255

[R2]ospf 1 router-id 2.2.2.2

[R2-ospf-1]a 1

[R2-ospf-1-area-0.0.0.1]net 172.16.35.0 0.0.0.255

[R2-ospf-1-area-0.0.0.1]net 172.16.33.0 0.0.0.255

[R3]ospf 1 router-id 3.3.3.3

[R3-ospf-1]a 1

[R3-ospf-1-area-0.0.0.1]net 172.16.33.0 0.0.0.255

[R3-ospf-1-area-0.0.0.1]net 172.16.36.0 0.0.0.255

area 0

[R5]ospf 1 rou

[R5]ospf 1 router-id 5.5.5.5

[R5-ospf-1]a 0

[R5-ospf-1-area-0.0.0.0]net 172.16.3.0 0.0.0.255

[R6]ospf 1 rou

[R6]ospf 1 router-id 6.6.6.6

[R6-ospf-1]a 0

[R6-ospf-1-area-0.0.0.0]net 172.16.4.0 0.0.0.255

[R7]ospf 1 rou

[R7]ospf 1 router-id 7.7.7.7

[R7-ospf-1]a 0

[R7-ospf-1-area-0.0.0.0]net 172.16.5.0 0.0.0.255

area 2

[R6]ospf router-id 6.6.6.6

[R6-ospf-1]a 2

[R6-ospf-1-area-0.0.0.2]net 172.16.65.0 0.0.0.0

[R11]ospf router-id 11.11.11.11

[R11-ospf-1]a 2

[R11-ospf-1-area-0.0.0.2]net 172.16.65.0 0.0.0.0

[R11-ospf-1-area-0.0.0.2]net 172.16.65.4 0.0.0.0

[R11-ospf-1-area-0.0.0.2]net 172.16.66.0 0.0.0.255

[R12]ospf 1 router-id 12.12.12.12

[R12-ospf-1]a 2

[R12-ospf-1-area-0.0.0.2]net 172.16.65.4 0.0.0.0

area 3

R7：

[R7]ospf 1

[R7-ospf-1]a 3

[R7-ospf-1-area-0.0.0.3]net 172.16.97.0 0.0.0.0

[R8]ospf 1 router-id 8.8.8.8

[R8-ospf-1]a 3

[R8-ospf-1-area-0.0.0.3]net 172.16.97.0 0.0.0.0

[R8-ospf-1-area-0.0.0.3]net 172.16.98.0 0.0.0.255

[R9]ospf 1 router-id 9.9.9.9

[R9-ospf-1]a 3

[R9-ospf-1-area-0.0.0.3]net 172.16.97.4 0.0.0.0

area 4

[R9]ospf 2 router-id 9.9.9.9

[R9-ospf-2]a 4

[R9-ospf-2-area-0.0.0.4]net 172.16.129.0 0.0.0.0

[R9-ospf-2-area-0.0.0.4]net 172.16.130.0 0.0.0.255

[R10]ospf 2 router-id 10.10.10.10

[R10-ospf-2]a 4

[R10-ospf-2-area-0.0.0.4]net 172.16.129.0 0.0.0.0

[R10-ospf-2-area-0.0.0.4]net 172.16.131.0 0.0.0.255

rip

[R12]rip 1

[R12-rip-1]v 2

[R12-rip-1]undo su

[R12-rip-1]undo summary

[R12-rip-1]net 172.16.0.0

[R12-ospf-1]import-route rip

路由引入

[R9-ospf-1]import-route ospf 2

[R9-ospf-2]import-route ospf 1

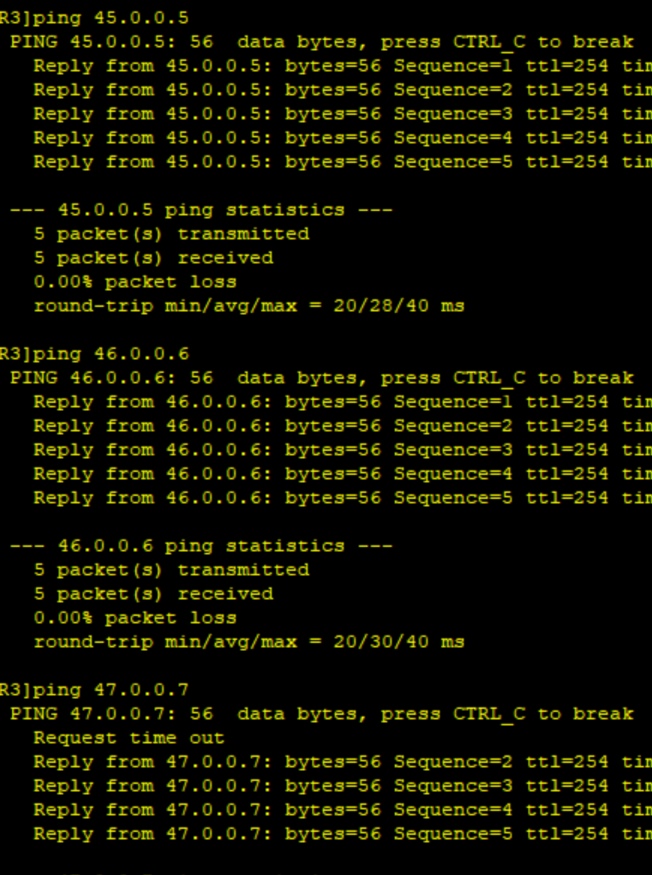

外网配置静态路由：

[R3]ip route-static 0.0.0.0 0 34.0.0.4

[R5]ip route-static 0.0.0.0 0 45.0.0.4

[R6]ip route-static 0.0.0.0 0 46.0.0.4

[R7]ip route-static 0.0.0.0 0 47.0.0.4

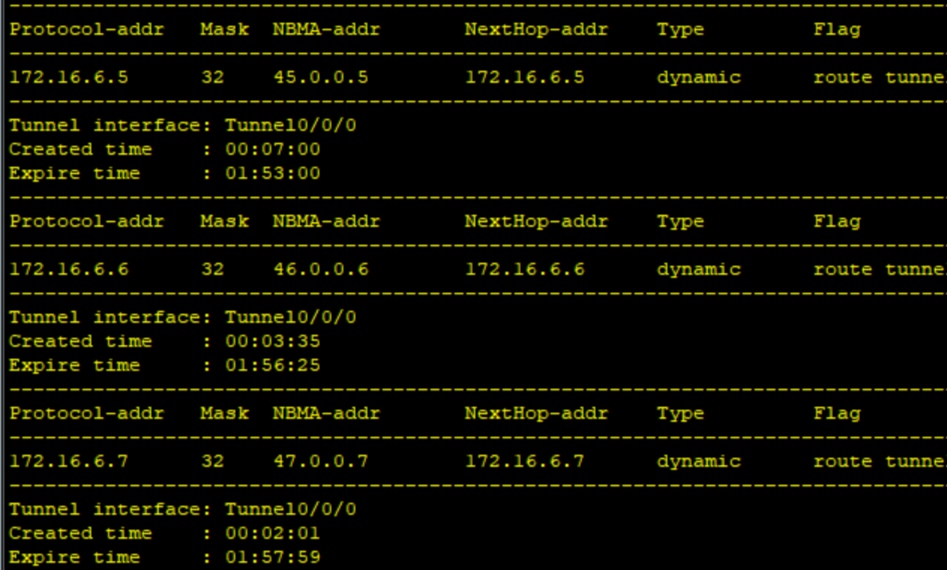

3.创建隧道

中心站点

[R3]int t0/0/0

[R3-Tunnel0/0/0]ip add 172.16.6.3 24

[R3-Tunnel0/0/0]tunnel-protocol gre p2mp

[R3-Tunnel0/0/0]source s4/0/0

[R3-Tunnel0/0/0]nhrp network-id 100

[R3-Tunnel0/0/0]nhrp entry multicast dynamic

分支站点：

[R5]int t0/0/0

[R5-Tunnel0/0/0]ip add 172.16.6.5 24

[R5-Tunnel0/0/0]tunnel-protocol gre p2mp

[R5-Tunnel0/0/0]source s4/0/0

[R5-Tunnel0/0/0]nhrp network-id 100

[R5-Tunnel0/0/0]nhrp entry 172.16.6.3 34.0.0.3 register

[R6]int t0/0/0

[R6-Tunnel0/0/0]ip add 172.16.6.6 24

[R6-Tunnel0/0/0]tunnel-protocol gre p2mp

[R6-Tunnel0/0/0]source s4/0/0

[R6-Tunnel0/0/0]nhrp network-id 100

[R6-Tunnel0/0/0]nhrp entry 172.16.6.3 34.0.0.3 register

[R7]int t0/0/0

[R7-Tunnel0/0/0]ip add 172.16.6.7 24

[R7-Tunnel0/0/0]tunnel-protocol gre p2mp

[R7-Tunnel0/0/0]source g0/0/0

[R7-Tunnel0/0/0]nhrp network-id 100

[R7-Tunnel0/0/0]nhrp entry 172.16.6.3 34.0.0.3 register

4.OSPF宣告，并保证各区域相互学习到路由

[R3]ospf 1

[R3-ospf-1]a 0

[R3-ospf-1-area-0.0.0.0]net 172.16.6.0 0.0.0.255

[R3-Tunnel0/0/0]ospf network-type broadcast

[R5]ospf 1

[R5-ospf-1]a 0

[R5-ospf-1-area-0.0.0.0]net 172.16.6.0 0.0.0.255

[R5-Tunnel0/0/0]ospf network-type broadcast

[R5-Tunnel0/0/0]ospf dr-priority 0

[R6]ospf 1

[R6-ospf-1]a 0

[R6-ospf-1-area-0.0.0.0]net 172.16.6.0 0.0.0.255

[R6-Tunnel0/0/0]ospf network-type broadcast

[R6-Tunnel0/0/0]ospf dr

[R6-Tunnel0/0/0]ospf dr-priority 0

[R7]ospf 1

[R7-ospf-1]a 0

[R7-ospf-1-area-0.0.0.0]net 172.16.6.0 0.0.0.255

[R7-Tunnel0/0/0]ospf network-type broadcast

[R7-Tunnel0/0/0]ospf dr-priority 0

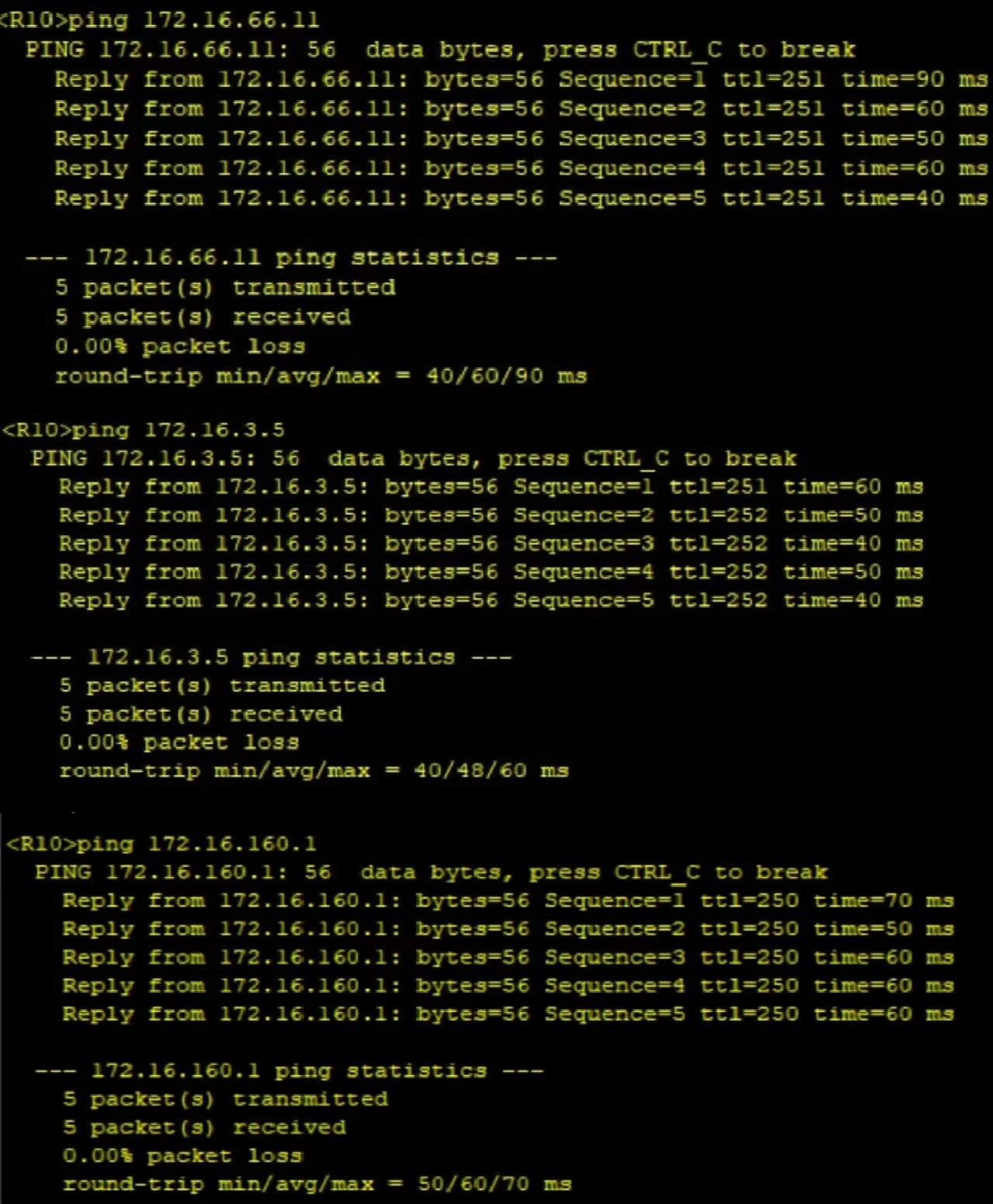

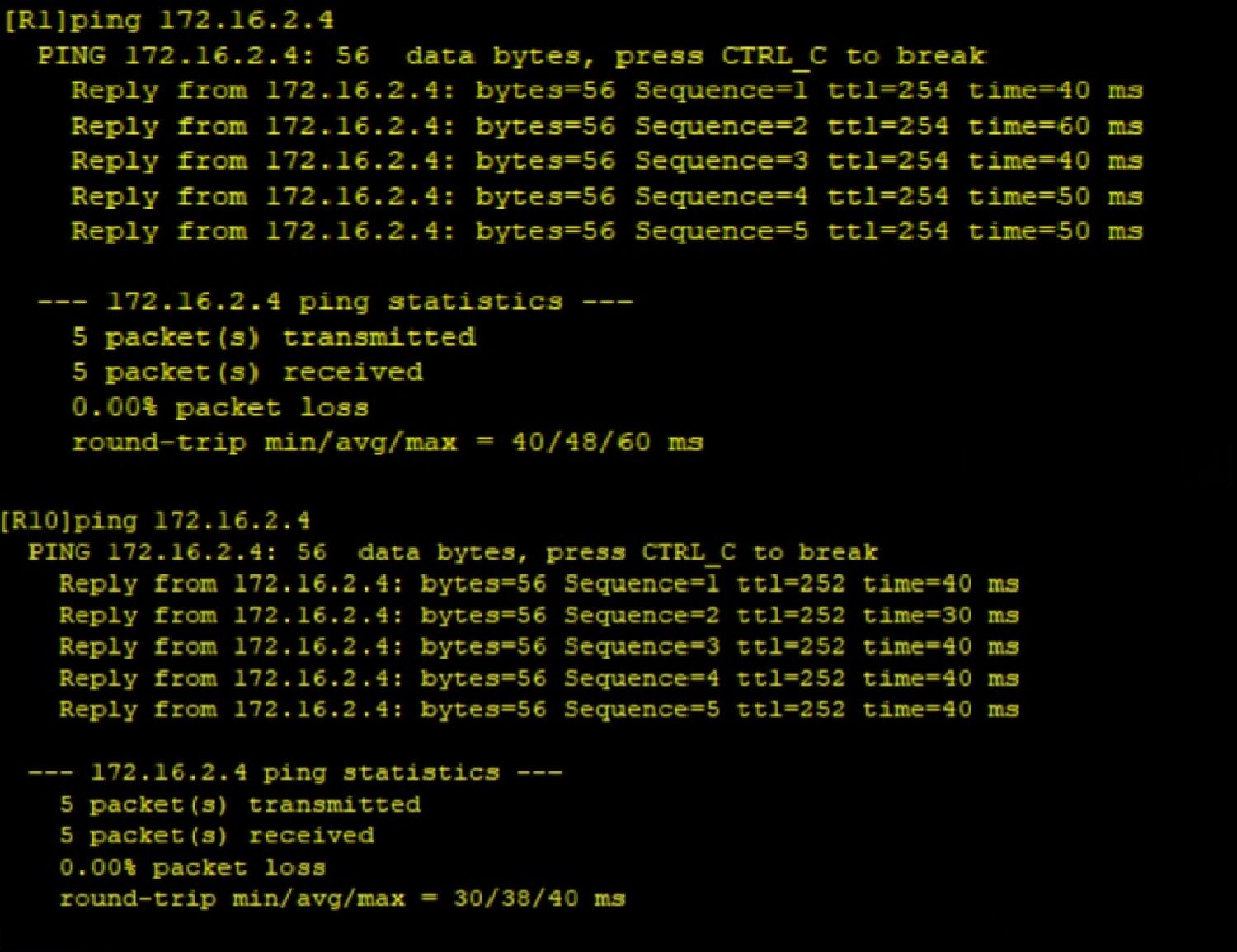

5.确保每台设备都可以访问

[R3]acl 2000

[R3-acl-basic-2000]rule per

[R3-acl-basic-2000]rule permit sou

[R3-acl-basic-2000]rule permit source 172.16.0.0 0.0.255.255

[R3-Serial4/0/0]nat outbound 2000

[R5]acl 2000

[R5-acl-basic-2000]rule permit source 172.16.0.0 0.0.255.255

[R5-Serial4/0/0]nat outbound 2000

[R6]acl 2000

[R6-acl-basic-2000]rule permit source 172.16.0.0 0.0.255.255

[R6-Serial4/0/0]nat outbound 2000

[R7]acl 2000

[R7-acl-basic-2000]rule permit source 172.16.0.0 0.0.255.255

[R7-GigabitEthernet0/0/0]nat outbound 2000

6.减少LSA的更新量，路由汇总

路由汇总

[R3-ospf-1]a 1

[R3-ospf-1-area-0.0.0.1]abr-summary 172.16.32.0 255.255.224.0

[R6-ospf-1-area-0.0.0.2]abr-summary 172.16.64.0 255.255.224.0

[R7-ospf-1-area-0.0.0.3]abr-summary 172.16.96.0 255.255.224.0

[R9-ospf-1]a 3

[R9-ospf-1]asbr-summary 172.16.128.0 255.255.224.0

[R12]ospf 1

[R12-ospf-1]asbr-summary 172.16.160.0 255.255.224.0

特殊区域

[R1]ospf 1

[R1-ospf-1]a 1

[R1-ospf-1-area-0.0.0.1]stub no-summary

[R2]ospf 1

[R2-ospf-1]a 1

[R2-ospf-1-area-0.0.0.1]stub no-summary

[R3-ospf-1-area-0.0.0.1]stub no-summary

[R6]ospf 1

[R6-ospf-1]a 2

[R6-ospf-1-area-0.0.0.2]nssa no-summary

[R11]ospf 1

[R11-ospf-1]a 2

[R11-ospf-1-area-0.0.0.2]nssa no-summary

[R12]ospf 1

[R12-ospf-1]a 2

[R12-ospf-1-area-0.0.0.2]nssa no-summary

[R7]ospf 1

[R7-ospf-1]a 3

[R7-ospf-1-area-0.0.0.3]nssa no-summary

[R8]ospf 1

[R8-ospf-1]a 3

[R8-ospf-1-area-0.0.0.3]nssa no-summary

[R9]ospf 1

[R9-ospf-1]a 3

[R9-ospf-1-area-0.0.0.3]nssa no-summary

[R9-ospf-2]default-route-advertise

7.加快收敛，保证安全

[R1-GigabitEthernet0/0/0]ospf timer hello 5

[R2-GigabitEthernet0/0/0]ospf timer hello 5

[R3-GigabitEthernet0/0/0]ospf timer hello 5

[R3-Tunnel0/0/0]ospf timer hello 5

[R5-Tunnel0/0/0]ospf timer hello 5

[R6-GigabitEthernet0/0/0]ospf timer hello 5

[R6-Tunnel0/0/0]ospf timer hello 5

[R7-GigabitEthernet0/0/1]ospf timer hello 5

[R7-Tunnel0/0/0]ospf timer hello 5

[R8-GigabitEthernet0/0/1]ospf timer hello 5

[R8-GigabitEthernet0/0/0]ospf timer hello 5

[R9-GigabitEthernet0/0/0]ospf timer hello 5

[R9-GigabitEthernet0/0/1]ospf timer hello 5

[R10-GigabitEthernet0/0/0]ospf timer hello 5

[R11-GigabitEthernet0/0/0]ospf timer hello 5

[R11-GigabitEthernet0/0/1]ospf timer hello 5

[R12-GigabitEthernet0/0/0]ospf timer hello 5

[R1-ospf-1-area-0.0.0.1]authentication-mode md5 1 cipher 123456

[R2-ospf-1-area-0.0.0.1]authentication-mode md5 1 cipher 123456

[R3-ospf-1-area-0.0.0.1]authentication-mode md5 1 cipher 123456

[R3-ospf-1-area-0.0.0.0]authentication-mode md5 1 cipher 123456

[R5-ospf-1-area-0.0.0.0]authentication-mode md5 1 cipher 123456

[R6-ospf-1-area-0.0.0.2]authentication-mode md5 1 cipher 123456

[R6-ospf-1-area-0.0.0.0]authentication-mode md5 1 cipher 123456

[R7-ospf-1-area-0.0.0.0]authentication-mode md5 1 cipher 123456

[R7-ospf-1-area-0.0.0.3]authentication-mode md5 1 cipher 123456

[R8-ospf-1-area-0.0.0.3]authentication-mode md5 1 cipher 123456

[R9-ospf-1-area-0.0.0.3]authentication-mode md5 1 cipher 123456

[R9-ospf-2-area-0.0.0.4]authentication-mode md5 1 cipher 123456

[R10-ospf-2-area-0.0.0.4]authentication-mode md5 1 cipher 123456

[R11-ospf-1-area-0.0.0.2]authentication-mode md5 1 cipher 123456

[R12-ospf-1-area-0.0.0.2]authentication-mode md5 1 cipher 123456
