使用自建镜像仓库完成k8s集群安装

虚机规格

虚机名称	IP	规格	操作系统
master01	192.168.164.130	2C4G	CentOS 7.9
worker01	192.168.164.131	1C4G	CentOS 7.9
worker02	192.168.164.132	1C4G	CentOS 7.9
harbor	192.168.164.133	1C4G	CentOS 7.9

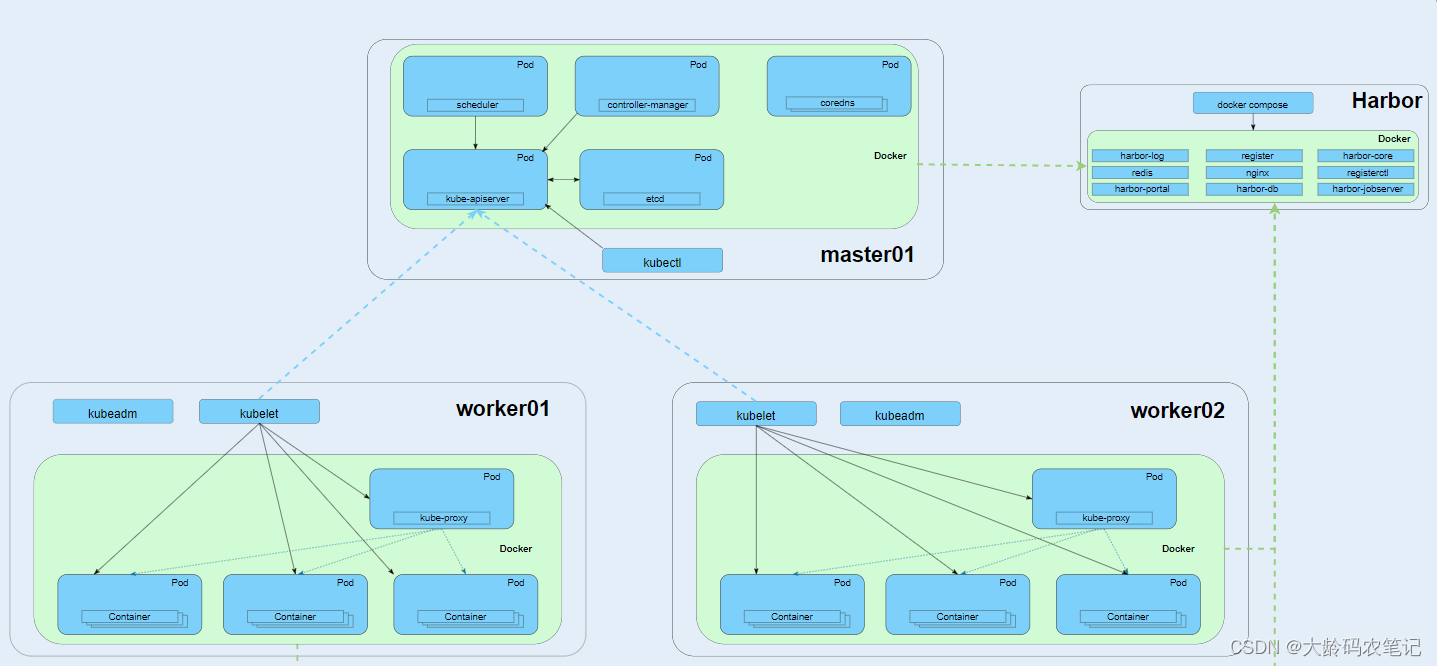

网络拓扑

集群中包含一个Harbor、一个master、两个worker，其中Harbor作为自建镜像仓库，通过docker-compose启动服务并向集群提供镜像下载、上传功能。master和worker节点组成k8s集群，搭建完毕后，提供原生云的相关功能。

安装Harbor(本节操作都在Harbor节点上执行)

我们安装Harbor时,使用官方提供相关部署工具进行安装，部署依赖docker及docker-compose，需要先安装docker及docker-compose

• 安装docker
  使用docker的yum源安装docker及docker依赖。

yum install -y yum-utils

yum-config-manager \
    --add-repo \
    https://download.docker.com/linux/centos/docker-ce.repo

yum install docker-ce docker-ce-cli containerd.io docker-compose-plugin -y

• docker-compose安装

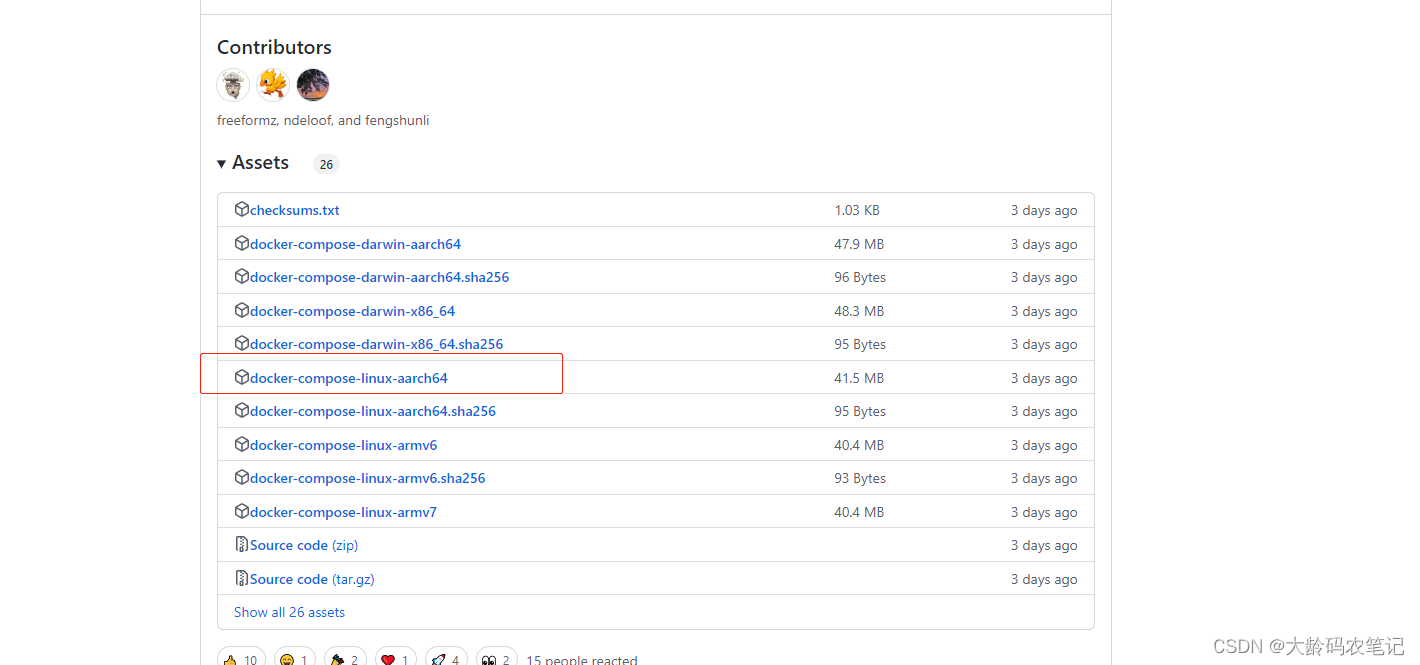

  通过github连接下载，选择最新版本，当前的最新版本是v2.15.1，选择linux x86CPU架构的release。如果下载不到，我已经将release包上传到资源里，可以下载。博文最后为资源连接。

  下载完毕后，将docker-compose拷贝至/usr/local/bin/目录，并设置可执行权限。

cp /root/software/docker-compose-linux-aarch64 /usr/local/bin/docker-compose

chmod +x /usr/local/bin/docker-compose

• 安装Harbor

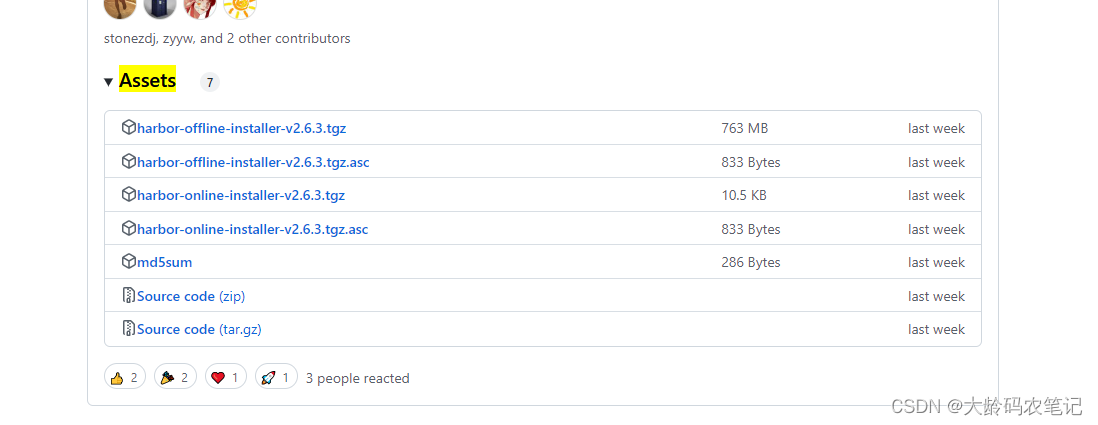

  通过github链接下载Harbor最新的release版本，当前最新版本是v2.6.3。Harbor的镜像同样也上传至资源，可在博文最后查找资源链接。

  下载完毕安装包，将安装包上传至harbor机器，修改配置，完成安装。

tar -xvf harbor-offline-installer-v2.6.3.tgz

cd harbor/

cp harbor.yml.tmpl harbor.yml

vi harbor.yml

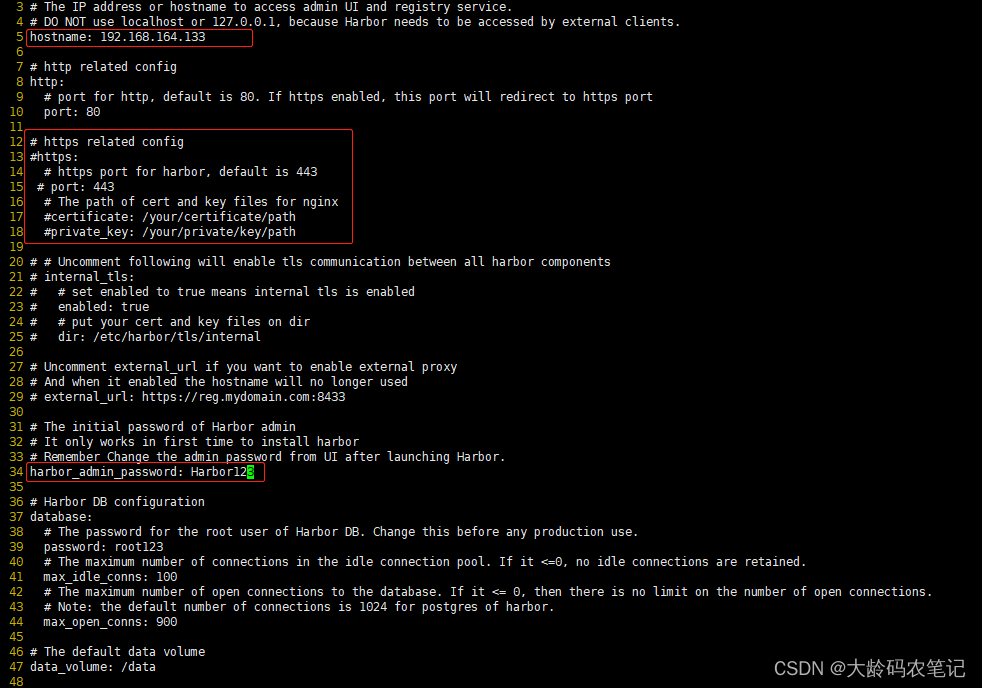

修改主机的监听IP及Harbor登录密码，将Https的相关注释去掉，Harbor默认的用户及密码是admin/Harbor12345。

执行安装命令进行安装。

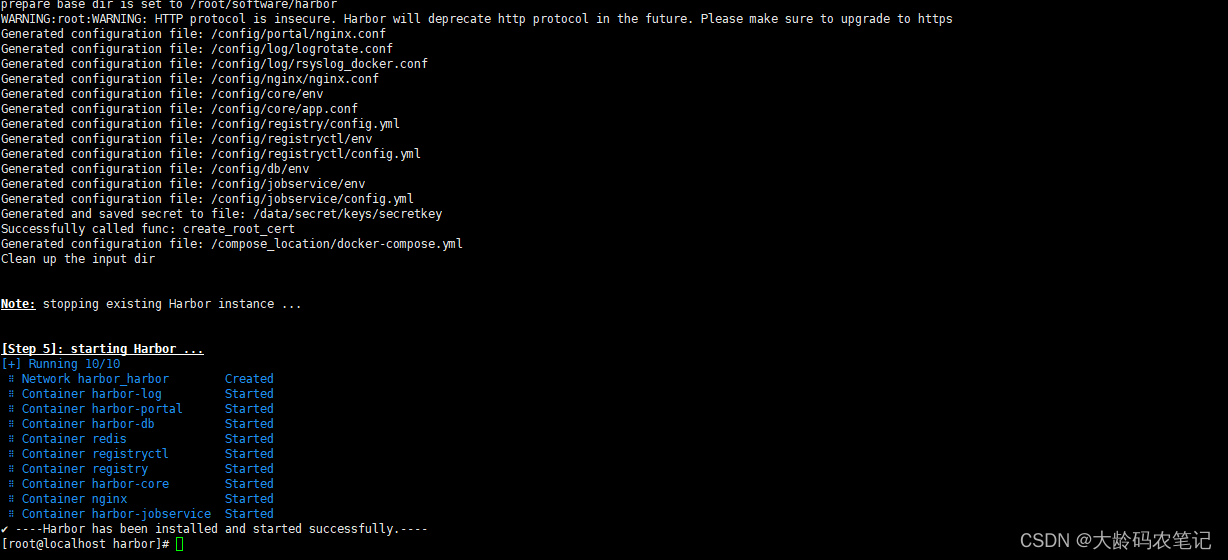

./install.sh

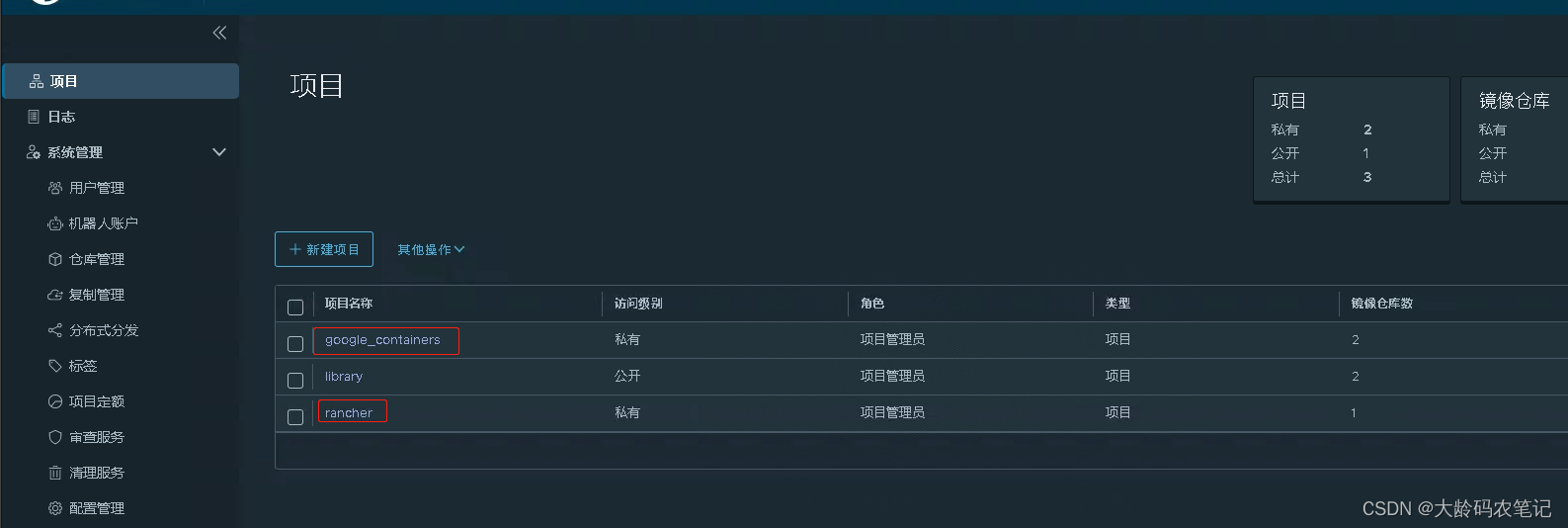

通过连接http://1921.168.164.133访问Harbor，服务正常。点击“项目”，增加google_containers和rancher两个项目。这两个项目用于保存后续安装k8s集群和CNI的镜像。

安装K8s集群

本次安装不涉及IPVS及时钟源的安装。因为是自己测试的环境，不涉及大规模的商用问题，不需要使用IPVS来实现kube-proxy功能，采用iptables即可。所有的虚机都运行在同一个windows机器上，通过vmware虚拟的，时钟源是一致的。

• 设置基本配置(master节点及worker节点都执行)
  基本配置包含配置设置主机名、域名、关闭防火墙、禁用swap分区以及网桥及地址转发功能。

设置各虚机主机名：

hostnamectl set-hostname  master01 # master01上执行
hostnamectl set-hostname  worker01 # worker01上执行
hostnamectl set-hostname  worker02 # worker02上执行

设置域名
在master及worker都执行。

192.168.164.130 master01
192.168.164.131 worker01
192.168.164.132 worker02
192.168.164.133 registry.coder.workspace.com

禁用selinux和firewalld服务
在master及worker都执行。

#关闭防火墙

systemctl stop firewalld

systemctl disable firewalld

#关闭selinux服务

setenforce 0

sed -i 's/enforcing/disabled/' /etc/selinux/config

禁用swap分区

在master及worker都执行。

swapoff -a

sed -ri 's/.*swap.*/#&/' /etc/fstab

添加网桥过滤和地址转发功能

在master及worker都执行。

cat > /etc/sysctl.conf << EOF
net.bridge.bridge-nf-call-ip6tables = 1
net.bridge.bridge-nf-call-iptables = 1
net.ipv4.ip_nonlocal_bind = 1
net.ipv4.ip_forward = 1
vm.swappiness=0
EOF

sysctl -p

• 安装docker
  在master及worker都执行。

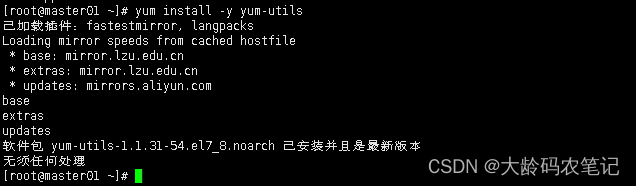

  安装docker依赖

yum install -y yum-utils

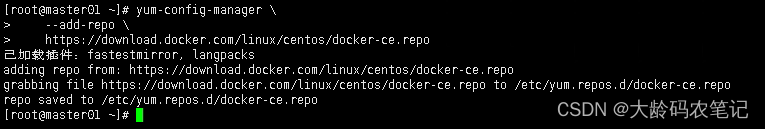

配置yum安装docker的yum源

yum-config-manager \
    --add-repo \
    https://download.docker.com/linux/centos/docker-ce.repo

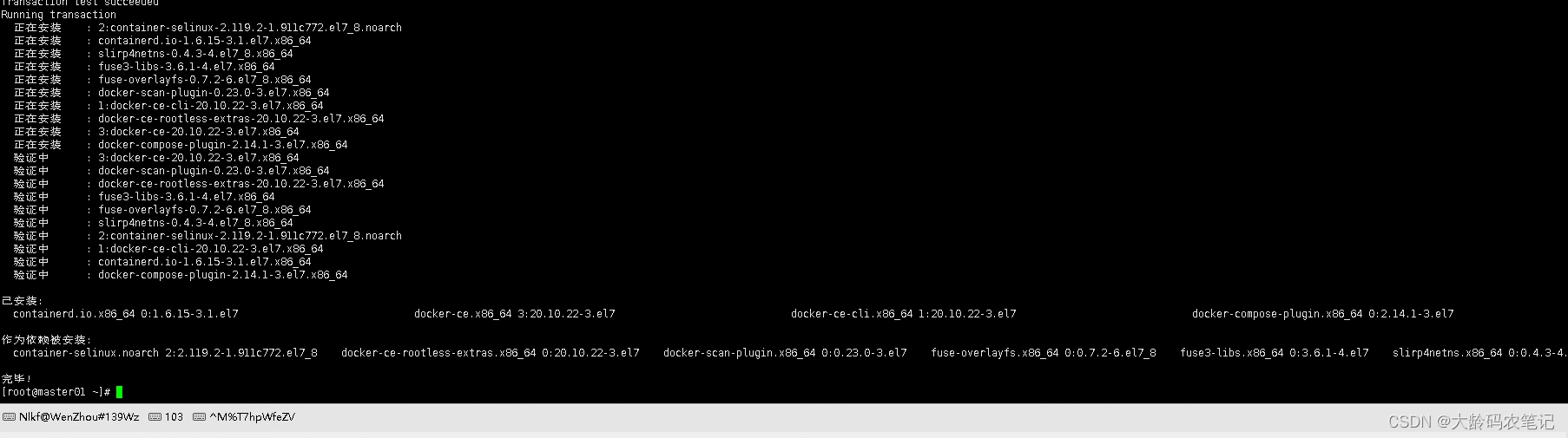

安装docker

yum install docker-ce docker-ce-cli containerd.io docker-compose-plugin -y

• 配置docker
  在master及worker都执行。

vi /etc/systemd/system/docker.service

[Unit]
Description=Docker Application Container Engine
Documentation=http://docs.docker.com
After=network.target

[Service]
Type=notify
Environment=GOTRACEBACK=crash
ExecReload=/bin/kill -s HUP $MAINPID
Delegate=yes
KillMode=process
ExecStart=/usr/bin/dockerd \
          --insecure-registry=registry.coder.workspace.com  --registry-mirror=https://registry.docker-cn.com --registry-mirror=https://mirror.aliyuncs.com --exec-opt native.cgroupdriver=systemd \
          --dns 10.233.0.3 --dns 8.8.8.8  --dns-search default.svc.cluster.local --dns-search svc.cluster.local  --dns-opt ndots:2 --dns-opt timeout:2 --dns-opt attempts:2
LimitNOFILE=1048576
LimitNPROC=1048576
LimitCORE=infinity
TimeoutStartSec=1min

##restart the docker process if it exits prematurely

Restart=on-failure
StartLimitBurst=3
StartLimitInterval=60s

[Install]
WantedBy=multi-user.target

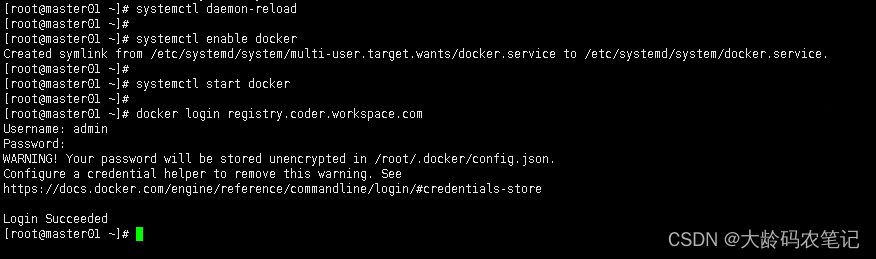

配置完毕后，执行下面命令

systemctl daemon-reload

systemctl enable docker

systemctl start docker

docker login registry.coder.workspace.com

• 安装kubeadm kubectl kubelet
  在master及worker都执行。

cat > /etc/yum.repos.d/kubernetes.repo << EOF
[kubernetes]
name=Kubernetes
baseurl=https://mirrors.aliyun.com/kubernetes/yum/repos/kubernetes-el7-x86_64
enabled=1
gpgcheck=0
repo_gpgcheck=0
gpgkey=https://mirrors.aliyun.com/kubernetes/yum/doc/yum-key.gpg https://mirrors.aliyun.com/kubernetes/yum/doc/rpm-package-key.gpg
EOF

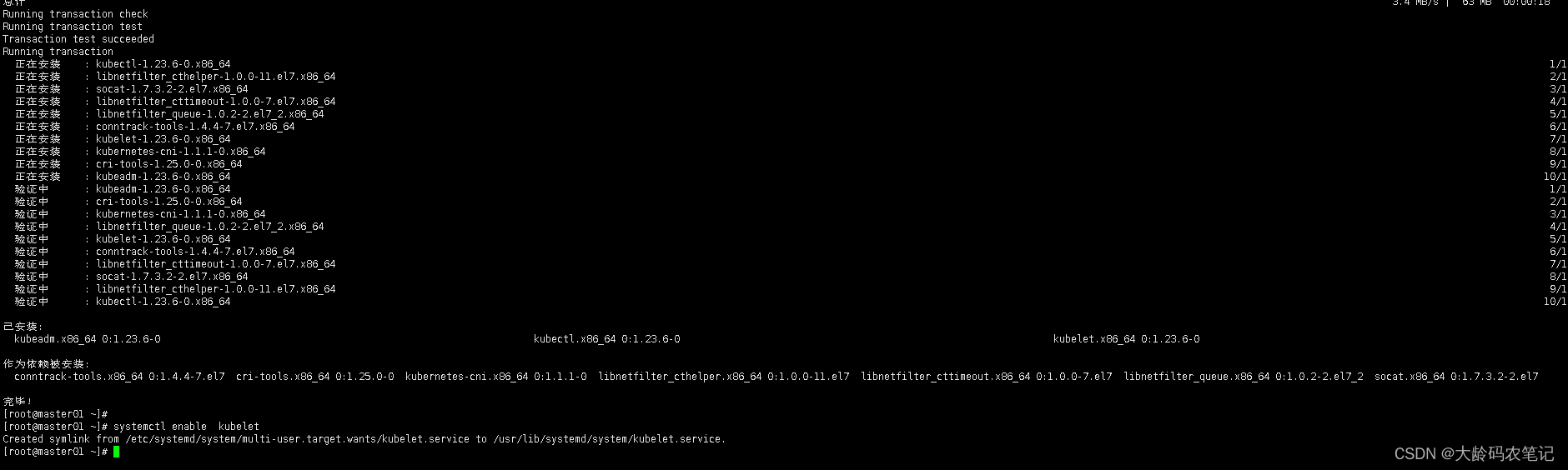

yum install -y kubelet-1.23.6 kubeadm-1.23.6 kubectl-1.23.6

systemctl enable  kubelet

• 初始化master节点
  上传镜像
  在master执行。
  搭建k8s依赖的etcd、kube-proxy、flannel、kube-apiserver、kube-controller-manager、coredns都在这个镜像images-registry.coder.workspace.com.tar.gz中。镜像已经上传至资源，请关注博文后面的资源连接。

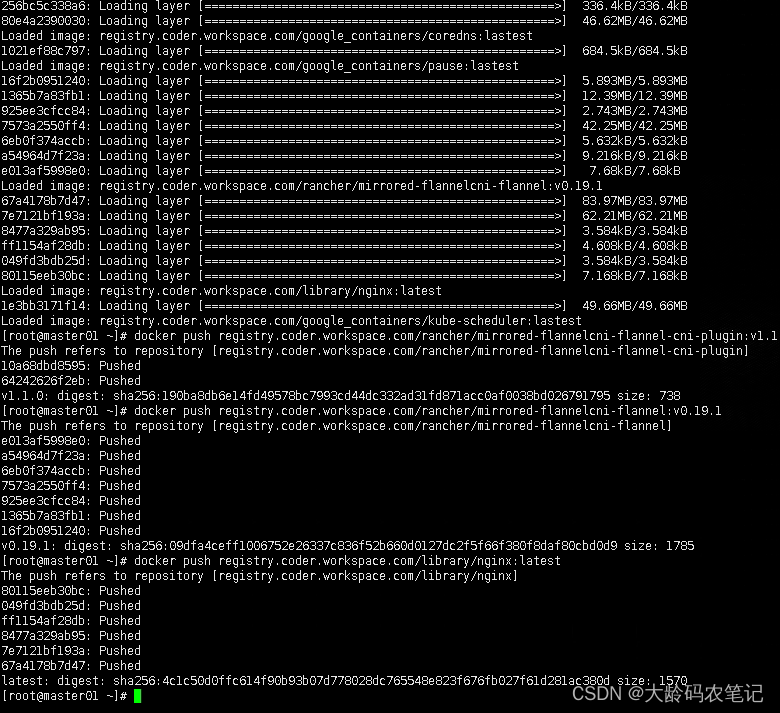

docker load -i images-registry.coder.workspace.com.tar.gz

docker push registry.coder.workspace.com/rancher/mirrored-flannelcni-flannel-cni-plugin:v1.1.0

docker push registry.coder.workspace.com/rancher/mirrored-flannelcni-flannel:v0.19.1

docker push registry.coder.workspace.com/library/nginx:latest

初始化master节点

kubeadm init \
 --apiserver-advertise-address=192.168.164.130 \
 --image-repository registry.coder.workspace.com/google_containers \
 --service-cidr=10.1.0.0/16 \
 --pod-network-cidr=10.244.0.0/16

删除线，可以不参考 begin
也可使用kubeadm.conf文件部署

kubeadm config images pull --config kubeadm.conf

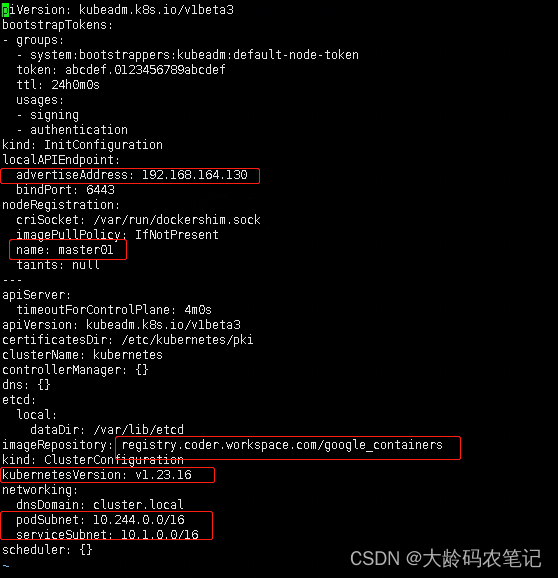

修改kubeadm.conf

kubeadmin init --config kubeadm.conf

删除线，可以不参考 end

拷贝k8s管理员权限文件。默认在用户家目录/.kube/config下查找改文件，没有则不能无法查看k8s的信息。

mkdir -p $HOME/.kube

cp -i /etc/kubernetes/admin.conf $HOME/.kube/config

chown $(id -u):$(id -g) $HOME/.kube/config

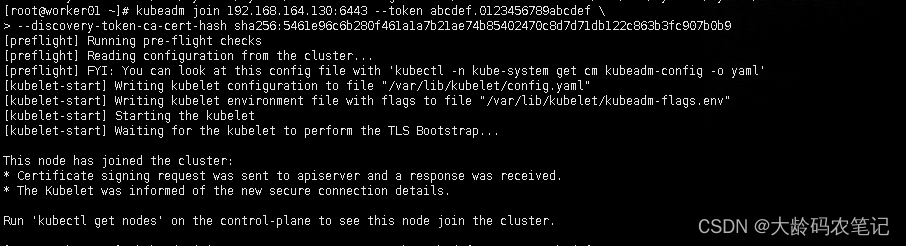

初始化woker节点

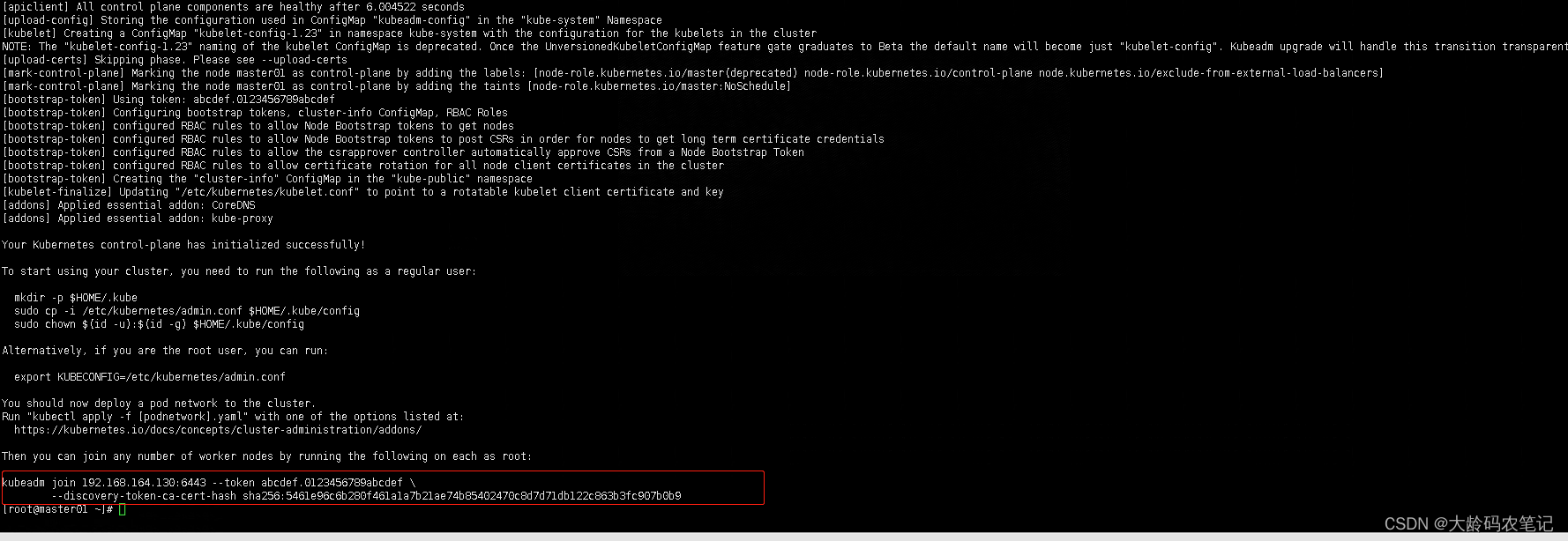

使用初始化master节点后回显信息里面的kubeadm join命令分别在worker节点上执行

初始化CNI网络

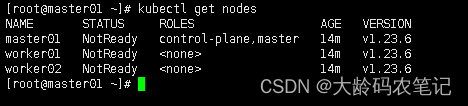

查看集群状态

kubectl get node

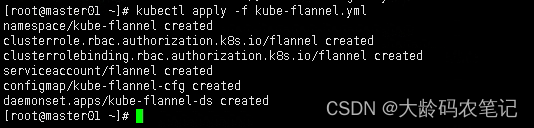

初始化CNI网络

kubectl apply -f kube-flannel.yml

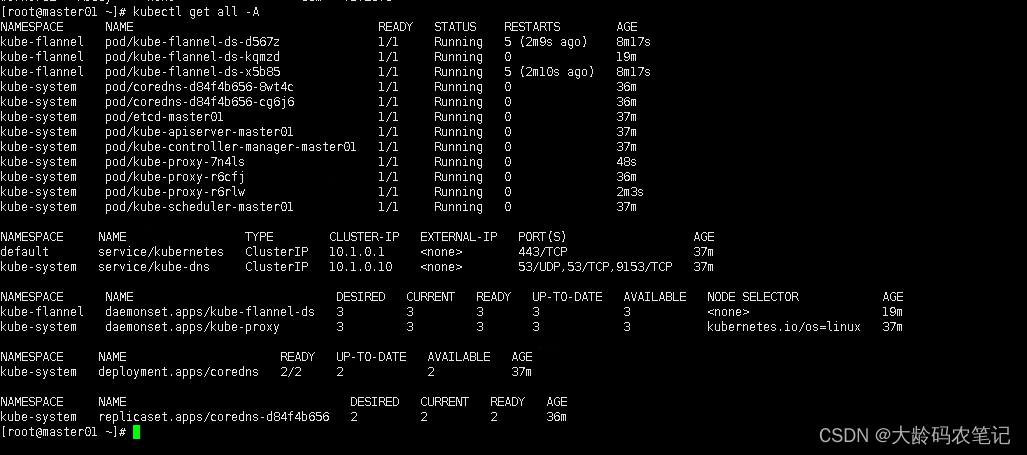

稍等一会，节点全部变为Ready状态。

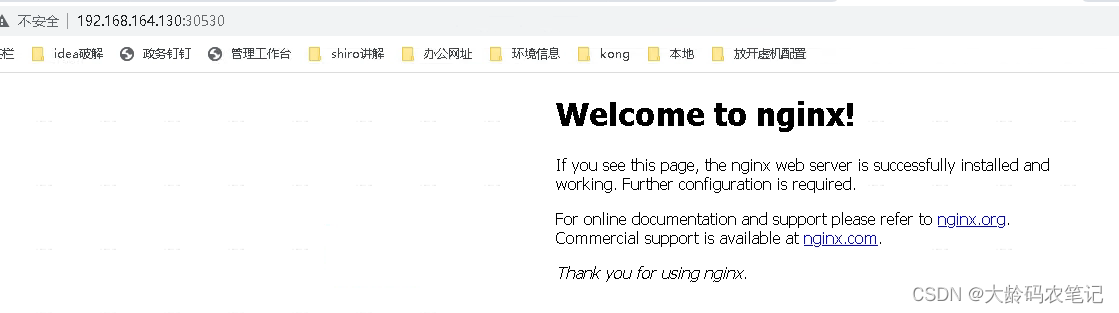

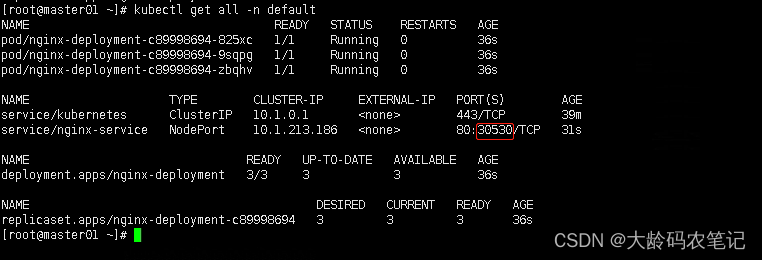

安装一个nginxi服务，查看服务是否可用。
