现象：使用正常的程序有输出pclk和hs,vs，de到gs2972的输入端，但是gs2972的输出端没有显示。比对原理图与参考原理图，芯片的电源都是正常的，外围元器件也没有贴错，但就是没有输出显示。
根本原因：gs2972的数字地与模拟地没有接在一起，参考原理图是有把数字地与模拟地接在一起的。

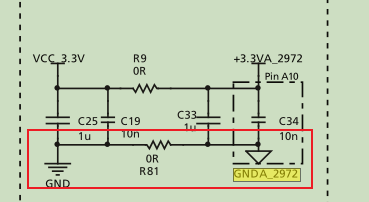

下面是参考原理图的连接方式
