当需要对visio中自己绘制的封闭图形进行填充时，需要用到开发工具选项卡里的“操作”功能。

如下图，对自定义图形的1区域进行填充

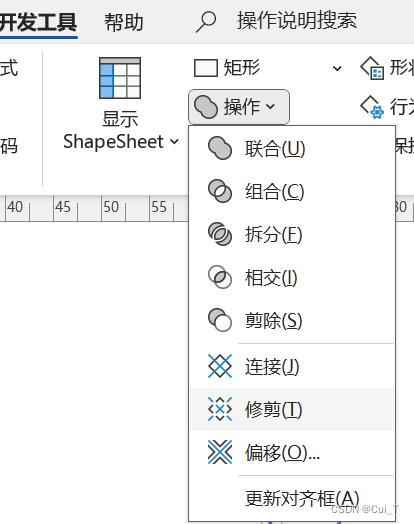

1.将相关线条全部选中，并点击 “操作”选项卡里的修建功能，对多余线条进行去除

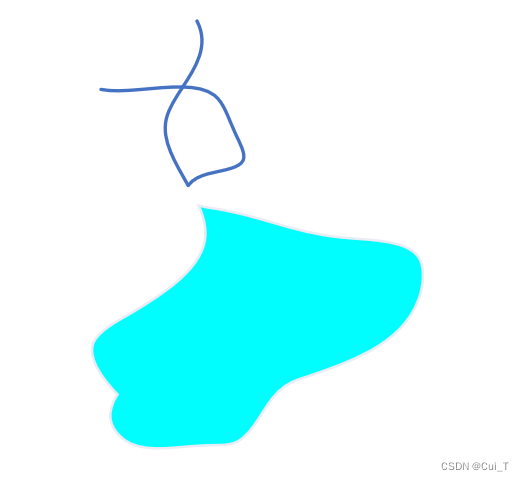

 2.再次选中修剪完毕的图形，选择“操作”选项卡里的连接功能。至此，自定义封闭图形就画好了。如下是填充完成的图形
