webrtc QOS方法八（JitterBuffer）

一、前言

网上看到很多webrtc的JitterBuffer处理流程，都是介绍VCMJitterBuffer类的实现流程，不过手里的这个2019年的版本，发现webrtc已经不用这个机制了。原因还不清楚。

VCMJitterBuffer类的调用关系如下图，但是，VideoCodingModuleImpl、VideoReceiveStream、VideoStreamDecoder三个类，都没有调用VCMJitterBuffer的InsertPacket关键函数。

VCMJitterBuffer

->VCMReceiver

->VideoReceiver

->VideoCodingModuleImpl
    VideoReceiveStream
    VideoStreamDecoder

二、实现简介

走读最新的webrtc的JitterBuffer代码，发现实现的大概思想是，视频按照RTP报入队一个全局buffer，按照计算的一个jitter时间，pop一帧视频，送进解码器。



三、RTP入队流程

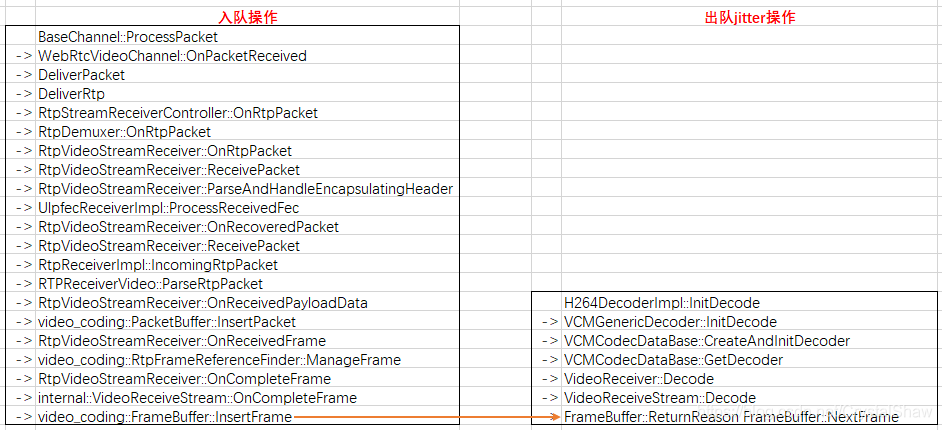

入队的核心函数如下：

->video_coding::PacketBuffer::InsertPacket
-------------------------将RTP报文缓存在data_buffer_中。

->RtpVideoStreamReceiver::OnReceivedFrame
-------------------------判断首帧是否是IDR，不是丢弃帧；是，调用ManageFrame。

->video_coding::RtpFrameReferenceFinder::ManageFrame
-------------------------判断帧间参考关系。若当前帧的参考帧没到，继续等。

->RtpVideoStreamReceiver::OnCompleteFrame
-------------------------继续传VideoReceiveStream::OnCompleteFrame

->internal::VideoReceiveStream::OnCompleteFrame
-------------------------继续传FrameBuffer::InsertFrame

->video_coding::FrameBuffer::InsertFrame
--------------------------对当前帧的参考关系、时间戳进行合法性判断。合法帧发送信号量，知会解码器取数据。



四、视频帧出队流程

出队的核心函数为：

->bool VideoReceiveStream::Decode

-------------------------解码器找frame_buffer要数据。配置等待超时时间kMaxWaitForFrameMs或kMaxWaitForKeyFrameMs

->FrameBuffer::ReturnReason FrameBuffer::NextFrame

-------------------------若当前帧OK，直接送给解码器。若当前帧不全，需要等wait_ms，超过wait_ms，直接跳下一帧。

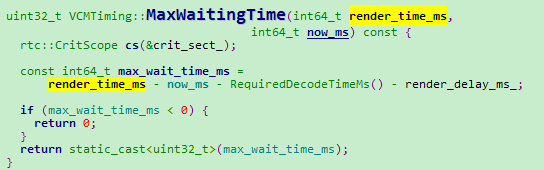

->VCMTiming::MaxWaitingTime

--------------------------计算当前帧解码时间是否到，到就出帧，否则就等待。

等待时间=当前帧预计渲染时间-解码消耗时间-渲染模块耗时

因为这里是解码前，所以要把后面的解码+渲染时间扣除。

五、render_time_ms计算

VCMTiming::RenderTimeMs函数实现视频帧渲染时间的计算。

VCMTiming::RenderTimeMs

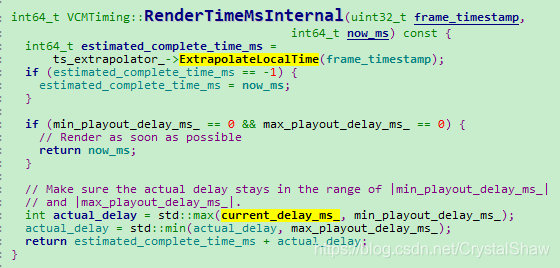

->VCMTiming::RenderTimeMsInternal

->VCMTiming::TargetDelayInternal

一帧视频的预期渲染时间是发送端发送时间+网络延时时间+解码时间+渲染模块耗时时间

发送端发送时间：可以根据发送报文的时间戳+接收第一帧视频的系统时间推算出来。

网络延时时间：可以参考《webrtc代码走读十六（Jitter延时的计算）》

解码时间：使用KalmanFilter算法，计算每帧视频解码时间。

渲染时间：根据硬件配置，是固定值。

1）发送端发送时间计算函数

TimestampExtrapolator::ExtrapolateLocalTime

2）网络延时时间计算函数

VCMJitterEstimator::GetJitterEstimate

3）解码时间计算函数

VCMCodecTimer::RequiredDecodeTimeMs

4）渲染时间

VideoReceiveStream::VideoReceiveStream函数

video_receiver_.SetRenderDelay(config_.render_delay_ms)代码配置固定值

六、渲染前判断wait_time

IncomingVideoStream::OnFrame

VideoRenderFrames::FrameToRender
