本文详细解析了MTK平台设备上开机Logo显示的原理及过程，包括第一张和第二张Logo的图片位置、文件名、显示代码，以及开机动画的资源位置。深入探讨了从bootloader到android init阶段的Logo展示机制。

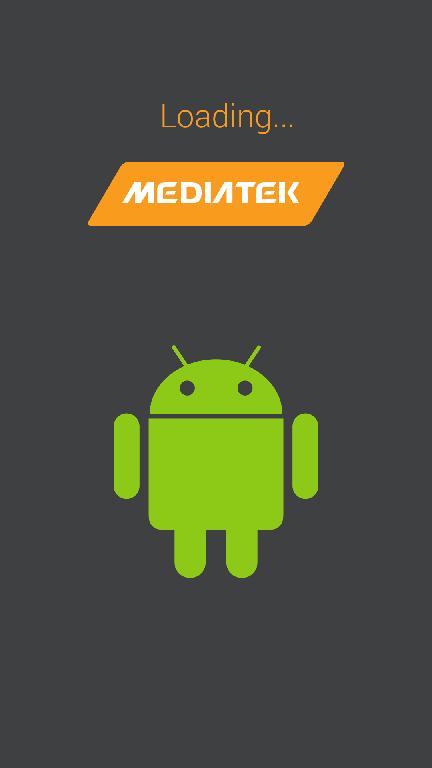

開機第一張圖片：

圖片位置：

linux_repo/vendor/mediatek/proprietary/bootable/bootloader/lk/dev/logo

因為 project 選用 FHD 屏幕所以

在linux_repo/vendor/mediatek/proprietary/bootable/bootloader/lk/dev/logo/fhd

file name is :


code 位置：

第1圖是在 lk phase 顯示的。

linux_repo/vendor/mediatek/proprietary/bootable/bootloader/lk/platform/mt6755/platform.c

 538 void platform_init(void)
 539 {

...
...
...
 793 #endif
 794         } else if (g_boot_mode != KERNEL_POWER_OFF_CHARGING_BOOT && g_boot_mode != LOW_POWER_OFF_CHARGING_BOOT) {
 795                 if (g_boot_mode != ALARM_BOOT && (g_boot_mode != FASTBOOT)) {
 796 #ifndef MACH_FPGA_NO_DISPLAY
 797                 //
 798                 // here display
 799                 //
 801                         mt_disp_show_boot_logo();
 802 #endif
 803                 }
 804         }
 805 #else
 806         if (g_boot_mode != ALARM_BOOT && (g_boot_mode != FASTBOOT)) {
 807 #ifndef MACH_FPGA_NO_DISPLAY
 812                 mt_disp_show_boot_logo();
 813 #endif
 814         }
 815 #endif
 816 #ifdef LK_PROFILING
 817         time_backlight = get_timer(0);
 818 #endif
...
...
...
}

linux_repo/vendor/mediatek/proprietary/bootable/bootloader/lk/platform/mt6755/mt_logo.c

267 void mt_disp_show_boot_logo(void)
268 {
269         int logo_index = 0;
270         int x = 0;
271         char* test = NULL;
272
273         dprintf(INFO, "[lk logo: %s %d]\n",__FUNCTION__,__LINE__);
274         mt_logo_get_custom_if();
275
276 #if defined(MTK_CARRIEREXPRESS_PACK)
277 #if 0   // test
278         test = (char *)get_env("VAIBHAV");
279         if (test == NULL) {
280                 dprintf(INFO, "[lk logo: SysEnv is not set]\n");
281                 if (set_env("VAIBHAV","5") == 0) {
282                         dprintf(INFO, "[lk logo: SysEnv set to 5 Succesfully]\n");
283                         x = 1;
284                 } else {
285                         dprintf(INFO, "[lk logo: SysEnv set fails!!!]\n");
286                         return;
287                 }
288         } else {
289                 dprintf(INFO, "[lk logo: SysEnv already set to %d]\n",atoi(test));
290         }
291 #endif
292         logo_index = get_logo_index();
293         /*if(x == 1){
294             logo_index = 0;
295             dprintf(INFO, "[lk logo: First Boot So show OM logo]\n");
296         }*/
297         dprintf(INFO, "[lk logo: Final logo_index: %d]\n",logo_index);
298 #endif
299
300         if (logo_cust_if->show_boot_logo) {
301
306                 logo_cust_if->show_boot_logo();
307         } else {
308                 //
309                 // here display logo
310                 //
312                 ///show_logo(0);
313                 init_fb_screen();
314                 fill_animation_logo(logo_index, mt_get_fb_addr(), mt_get_tempfb_addr(), logo_addr, phical_screen);
315                 mt_disp_update(0, 0, CFG_DISPLAY_WIDTH, CFG_DISPLAY_HEIGHT);
316         }
317
318         return;
319 }

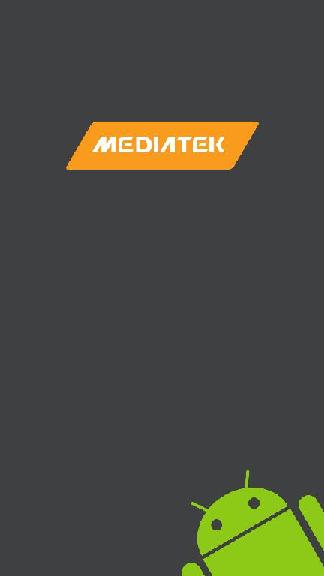

第二張開機圖片

圖片位置：

linux_repo/vendor/mediatek/proprietary/bootable/bootloader/lk/dev/logo

因為 project 選用 FHD 屏幕所以

在linux_repo/vendor/mediatek/proprietary/bootable/bootloader/lk/dev/logo/fhd

file name is :


第2張圖是在 android init 時顯示的。

init process 呼叫，顯示第2張開機圖片


linux_repo/device/mediatek/mt6755/init.mt6755.rc

 819 # Update the second boot logo
 820 service bootlogoupdater /vendor/bin/boot_logo_updater
 821     class core
 822     oneshot

// 若第一張圖片和第二張圖片是一樣的，

// 則可以將下列部份 display 圖片的 code mark 掉，

// 可以減少約 0.1 second 的開機時間。

linux_repo/vendor/mediatek/proprietary/external/boot_logo_updater/boot_logo_updater.c

183 int main(void)
184 {
185     SLOGD("[boot_logo_updater %s %d]boot_logo_updater,\n",__FUNCTION__,__LINE__);
186     int ret = update_boot_reason();
187     if (ret == 1) {
188         SLOGE("[boot_logo_updater]skip the boot logo!\n");
189         set_int_value(LCD_BACKLIGHT_PATH, 120);
190         return 0;
191     } else if (ret == 2) {
192         SLOGD("[boot_logo_updater]schedule on\n");
193     }
194     // set parameter before init
195     set_draw_mode(DRAW_ANIM_MODE_FB);
196     anim_init();
        //
        // here display logo
        //
198     show_kernel_logo();
199     anim_deinit();
200
201     return 0;
202 }

linux_repo/vendor/mediatek/proprietary/external/libshowlogo/charging_animation.cpp


984 /*
 985  * Show kernel logo when phone boot up
 986  *
 987  */
 988 void show_kernel_logo()
 989 {
 990     if (MTK_LOG_ENABLE == 1) {
 991         SLOGD("[libshowlogo: %s %d]show kernel logo, index = 38 \n",__FUNCTION__,__LINE__);
 992     }
 993         if (error_flag == 0) {
 994 #if defined(MTK_CARRIEREXPRESS_PACK)
 995                 anim_show_logo(get_logo_index(false));
 996 #else
                     //
                     // here display logo
                     //
 997                 anim_show_logo(kernel_logo_position);
 998 #endif
 999     }
1000 }
