MGRE实验

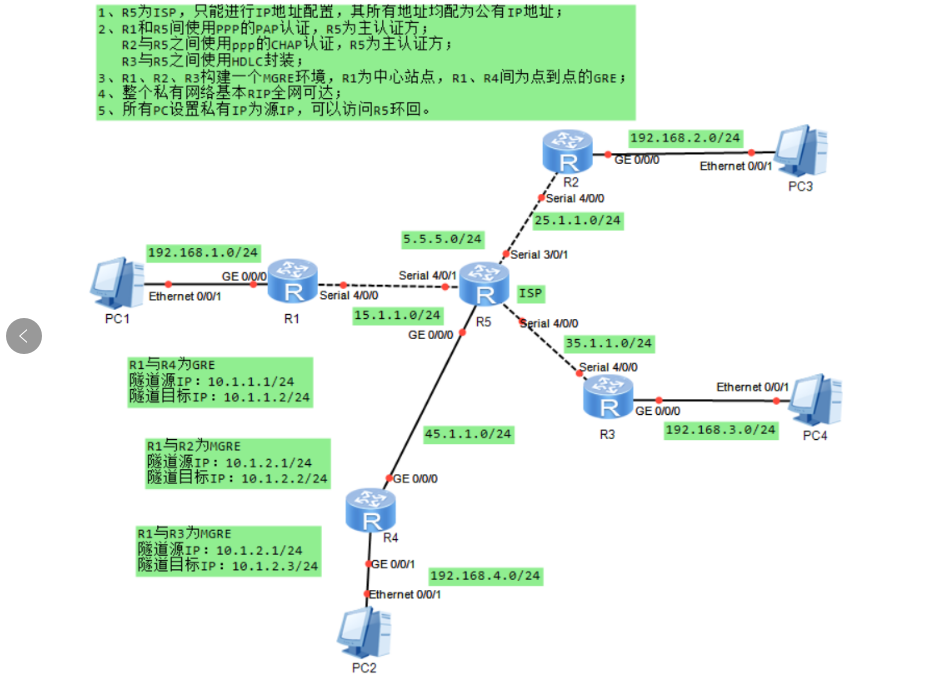

实验要求

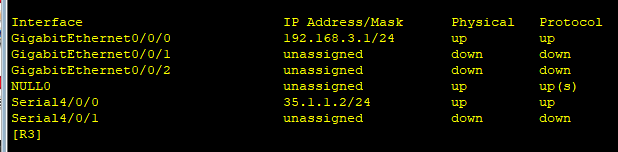

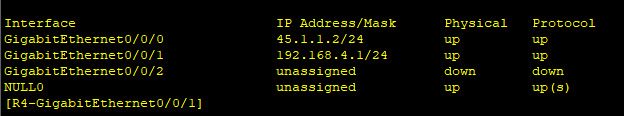

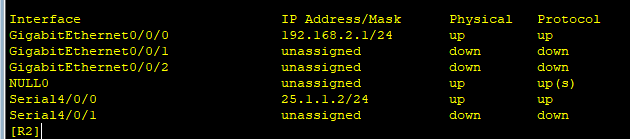

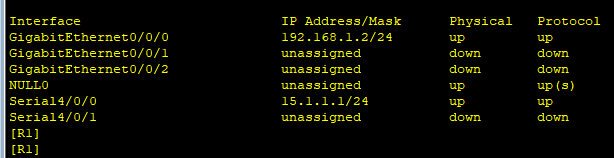

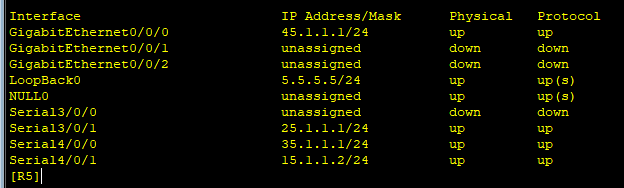

配置IP地址

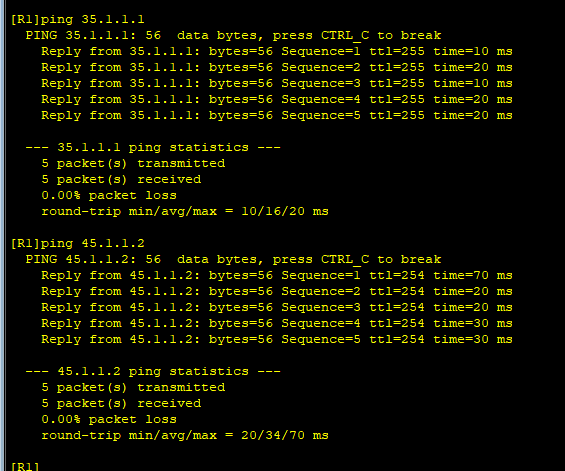

测试

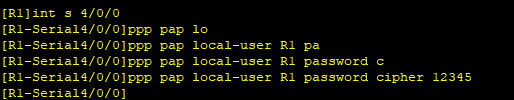

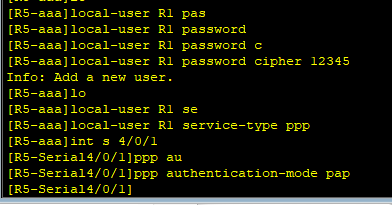

进行R1与R5间使用ppp的pap认证

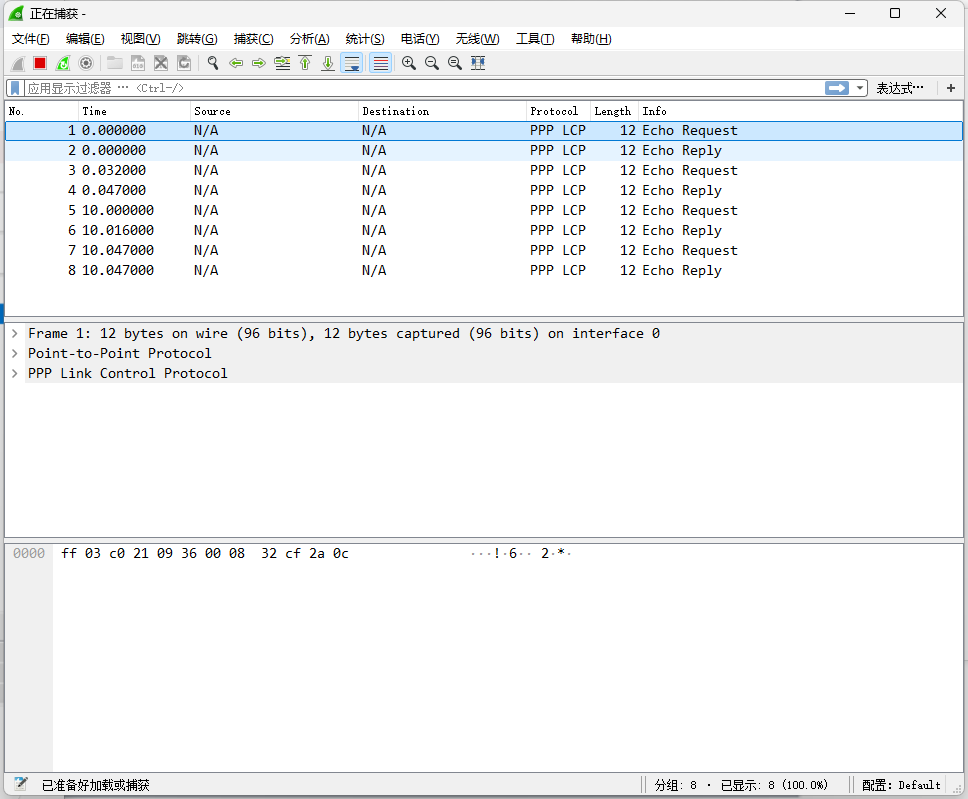

抓包验证

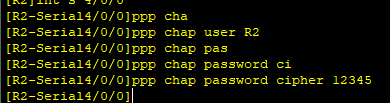

配置R2与R5的CHAP  认证

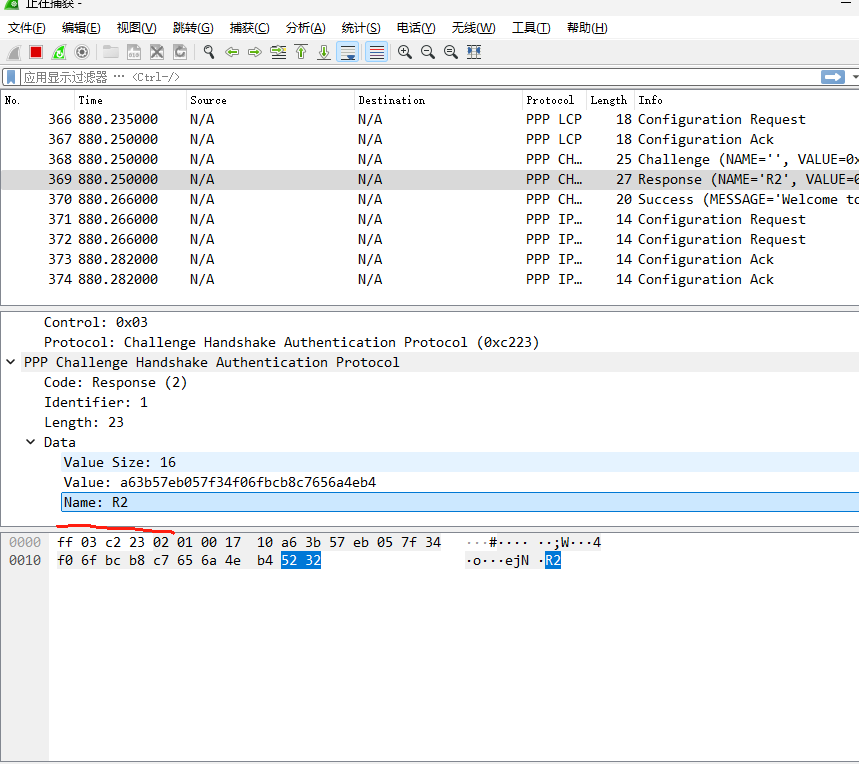

如果没有抓到chap的包，可以shutdown接口试试

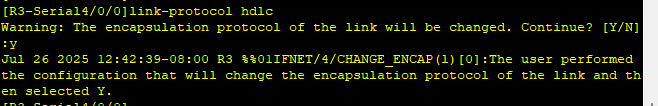

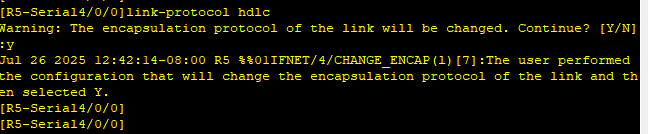

R3与R5之间使用HDLC封装

抓包验证

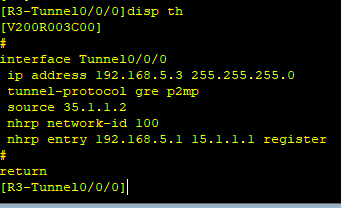

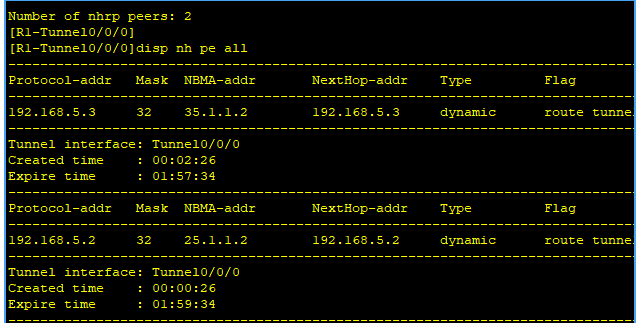

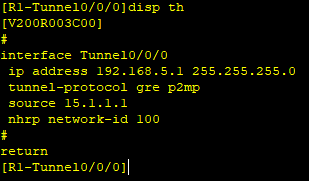

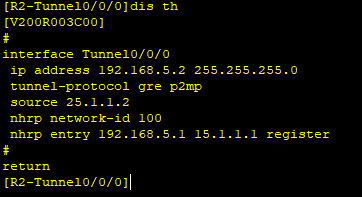

R1，R2、R3构建一个MGRE环境，R1为中心站点，

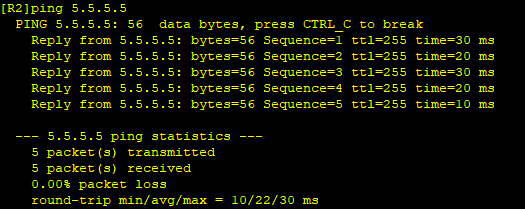

测试

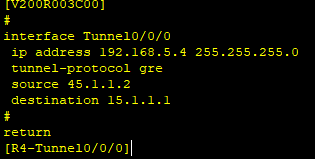

配置R1、R4间为点到点的GRE

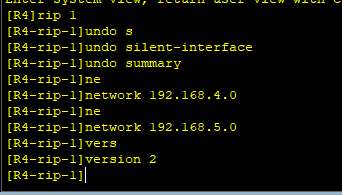

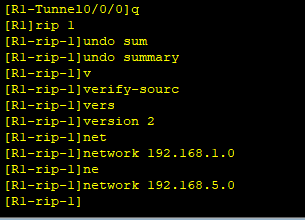

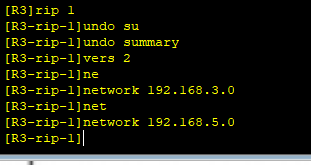

配置RIP路由协议来传递两端私网路由

测试

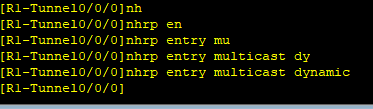

在中心点R1上开启伪广播，目的：告诉分支站点，中心站点及其分支站点的私网网段信息

[R1-Tunnel0/0/0]nhrp entry multicast dynamic

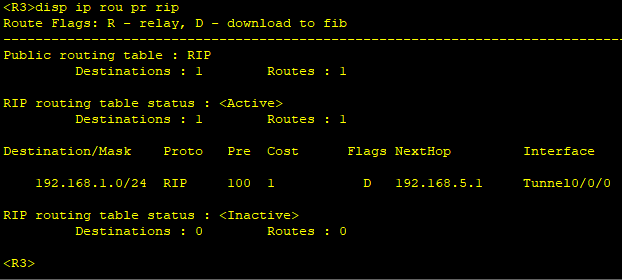

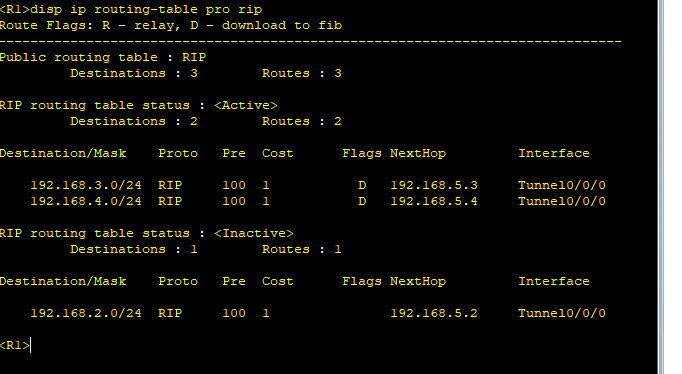

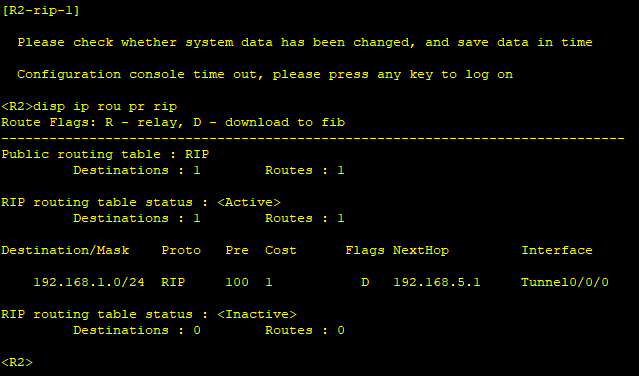

分支站点并没有像预想的那样获得完整网段信息，这跟RIP的水平分割机制有关。

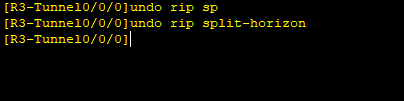

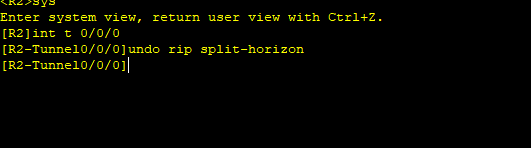

解决方法：关闭RIP的水平分割机制

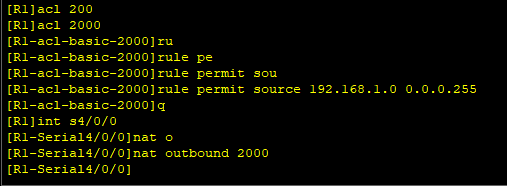

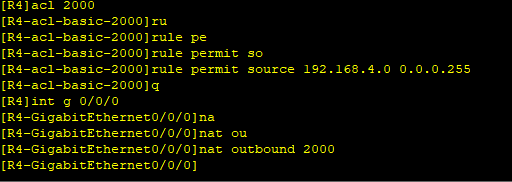

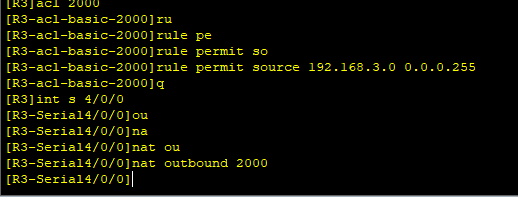

配置访问R5环回

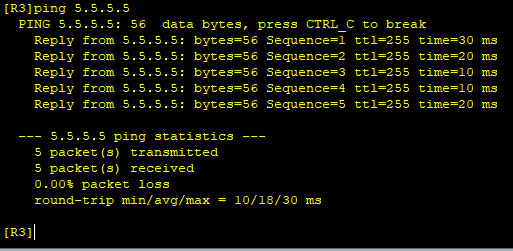

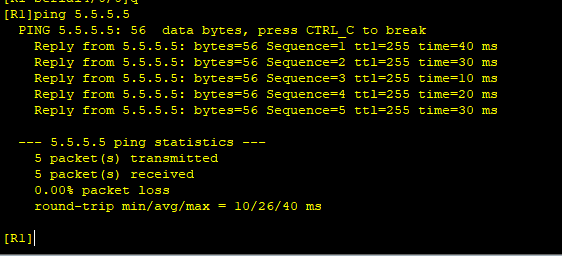

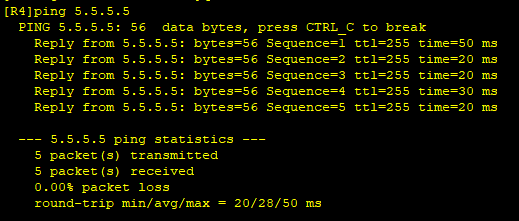

测试
