一、使用XML布局文件控制UI界面

关于XML基本语法介绍和XML语法总结可以参考这里：XML基本语法介绍、XML语法总结。

在Android中，提供了一种非常简单、方便的方法用于控制UI界面。该方法采用XML文件来进行界面布局，从而将布局界面的代码和逻辑控制的Java代码分离开来，使用程序的结构更加清晰、明了，这种方法就是使用XML布局文件控制UI界面。

使用XML布局文件控制UI界面可以分为以下两个关键步骤

（1）在Android应用的res/layout目录下编写XML布局文件，可以是任何符合XML命名规则的文件名。创建后R.java会自动收录该布局资源。
（2）在Activity中使用以下Java代码显示XML文件中布局的内容，如：

setContentView(R.layout.<资源文件名字>);

在上面的代码中，<资源文件名字>是XML布局文件的文件名，通过这段代码步骤就可轻松实现布局并显示UI界面功能了。
当在布局文件中添加多个UI控件时，都可以为该UI组件指定android:id属性，该属性的值代表该组件的唯一标识。接下来如果希望在Java中访问指定的UI组件，则可以通过如下代码进行访问：

findViewById(R.id.<id名称>);

一旦在程序中获得指定UI组件之后，接下来就可以通过代码来控制各个UI组件的外观和行为了，包括UI控件绑定监听器等。

二、使用Java代码控制UI界面

虽然Android推荐使用XML布局文件来控制UI界面，但是如果你愿意，Android也允许我们使用Java动态进行布局，也就是可以根据业务的需求改变界面。

实际上就是用代码写出界面，虽然代码量比较大，而且维护起来相比之下更繁琐一些，特别是一些界面空间比较多的时候。但是它也有缺点，那就是没有静态布局那种无可比拟的灵活性，而且当我们通过自定义来创造属于我们自己独一无二的控件的时候，用的基本上都是动态布局，这也是开发者钟情它的原因。

下面给个简单的栗子：

public class CodeViewActivity extends Activity {
    // 当第一次创建该Activity时回调该方法
    @Override
    public void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        // 创建一个线性布局管理器
        LinearLayout layout = new LinearLayout(this);
        // 设置该Activity显示layout
        super.setContentView(layout);
        // 设置布局方向
        layout.setOrientation(LinearLayout.VERTICAL);
        // 创建一个TextView
        final TextView show = new TextView(this);
        // 创建一个按钮
        Button bn = new Button(this);
        // 设置按钮文字
        bn.setText(R.string.ok);
        // 设置按钮大小为“包裹内容”
        bn.setLayoutParams(new ViewGroup.LayoutParams(
                ViewGroup.LayoutParams.WRAP_CONTENT,
                ViewGroup.LayoutParams.WRAP_CONTENT));
        // 向layout容器中添加TextView
        layout.addView(show);
        // 向layout容器中添加按钮
        layout.addView(bn);
        // 为按钮绑定一个事件监听器
        bn.setOnClickListener(new View.OnClickListener() {
            @Override
            public void onClick(View v) {
                show.setText(R.string.hello_world + "  " + new java.util.Date());
            }
        });
    }
}

其中，Button就是我们上篇说的View，LinearLayout则是ViewGroup。不难看出，无论创建那种控件都需要传入一个this参数，这是由于创建UI组件时都需要传入一个Context参数，它代表访问Android应用环境全局信息的API，让UI控件持有这么一个Context可以让它通过Context获取安卓应用环境的全局信息。

说到这儿，我想有必要和大家说一下什么是Context，因为这是我们在开发中经常用到的一个概念。

什么是context?

Context

大家有没有想过，一个Android程序和一个Java程序，他们最大的区别在哪里？划分界限又是什么呢？

Context即是上下文
Android程序不像Java程序一样，随便创建一个类，写个main()方法就能跑了，而是要有一个完整的Android工程环境，在这个环境下，我们有像Activity、Service、BroadcastReceiver等系统组件，而这些组件并不是像一个普通的Java对象new一下就能创建实例的了，而是要有它们各自的上下文环境，也就是我们这里讨论的Context。

Context不同的意思

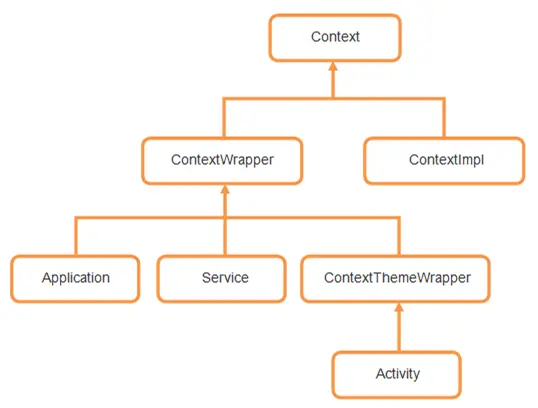

Context在不同的角度有不同的意思，字面意思是上下文，或者叫做场景，也就是用户与操作系统操作的一个过程。比如你打电话，场景包括电话程序对应的界面，以及隐藏在背后的数据。但是在程序的角度Context是个抽象类，他的继承关系如上图所示。

可以看到，Context的继承结构还是稍微有点复杂的，不过在这里我们看到了几个所比较熟悉的面孔，Activity、Service、还有Application（这三个面孔后面的文章里会介绍到）。由此我们就可以得出结论：Context一共有三种类型，分别是Application、Activity和Service。这三个类虽然分别各种承担着不同的作用，但它们都属于Context的一种。

Context的作用
那么Context到底可以实现哪些功能呢？这个就实在是太多了，弹出Toast、启动Activity、启动Service、发送广播、操作数据库等等都需要用到Context。由于Context的具体能力是由ContextImpl类去实现的，因此在绝大多数场景下，Activity、Service和Application这三种类型的Context都是可以通用的。

特殊的场景
有几种场景比较特殊，比如启动Activity，还有弹出Dialog。出于安全原因的考虑，Android是不允许Activity或Dialog凭空出现的，一个Activity的启动必须要建立在另一个Activity的基础之上，也就是以此形成的返回栈。而Dialog则必须在一个Activity上面弹出（除非是System Alert类型的Dialog），因此在这种场景下，我们只能使用Activity类型的Context，否则将会出错。

关于Context的其他的知识，比如：引用的保持、Context数量、使用Application的相关问题等等，我们会在后的相关文章文章中提到。

三、使用XML和Java混合控制UI界面

完全使用Java代码控制Ui界面的时候不仅繁琐，而且不利于解耦，但完全采用Xml方式虽然简单方便，但又有失灵活，因此有些时候，尤其是自定义控件的时候，我们需要用Xml和Java混合的方式来控制UI界面。

来个栗子：

activity_main.xml

<?xml version="1.0" encoding="utf-8"?>
<!-- 定义一个线性布局容器 -->
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    tools:context=".MainActivity"
    android:id="@+id/root"
    android:orientation="vertical"
    android:layout_width="match_parent"
    android:layout_height="match_parent">
</LinearLayout>

上面这个文件简单定义了一个线性布局容器（ViewGroup），然后我们在Java中获取该线性布局，然后通过Java动态的添加组件。

MainActivity.java

public class MainActivity extends Activity {
    // 定义一个访问图片的数组
    int[] images = new int[] {
            R.drawable.Will1,
            R.drawable.Will2,
            R.drawable.Will3,
            R.drawable.Will4,
            R.drawable.Will5, };
    int nowImg = 0;
    @Override
    public void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
        // 获取LinearLayout布局容器
        LinearLayout main = (LinearLayout) findViewById(R.id.root);
        // 程序创建ImageView组件
        final ImageView image = new ImageView(this);
        // 将ImageView组件添加到LinearLayout布局容器中
        main.addView(image);
        // 初始化时显示第一张图片
        image.setImageResource(images[0]);
        image.setOnClickListener(new View.OnClickListener() {
            @Override
            public void onClick(View v) {
                // 改变ImageView里显示的图片
                image.setImageResource(images[++nowImg % images.length]);
            }
        });
    }
}
