[Linux Audio Driver] PDM CLOCK导致的耳机右声道POP音问题

0. 背景

此问题现象是，当音乐播放器里面有两首歌时，正在播放一首，然后双击耳机的中间按键会出现POP音；这里会发现，直接在界面上切歌，是不会有这样的问题的；

（注：如此时音乐的名字mute1，我使用两个静音文件来做测试以排除音源本身的问题）

这是由于，直接用界面切歌，会默认触发提示音，进入设置里面，把所有的提示音都关闭，此问题即可通过在音乐播放器界面切歌复现；以下开始debug.

1. 软件修改

修改对应平台mixer_paths_XX.xml文件：

<path name="headphones">
        <ctl name="MI2S_RX Channels" value="Two" />
        <ctl name="RX1 MIX1 INP1" value="RX1" />
        <ctl name="RX2 MIX1 INP1" value="RX2" />
        <ctl name="RDAC2 MUX" value="RX2" />
        <ctl name="HPHL" value="Switch" />
        <ctl name="HPHR" value="Switch" />
</path>

这种是正常的耳机立体声配置，这样的配置会出现POP音问题；软件通过修改为下面可规避问题：

<path name="headphones">
        <ctl name="MI2S_RX Channels" value="Two" />
        <ctl name="RX1 MIX1 INP1" value="RX1" />
        <ctl name="RX2 MIX1 INP1" value="RX2" />
        <ctl name="RDAC2 MUX" value="RX1" />
        <ctl name="HPHL" value="Switch" />
        <ctl name="HPHR" value="Switch" />
</path>

这种修改会让耳机的右声道也复用左声道的数据，这样就是配置的假的立体声；

2. 开始怀疑耳机的右声道软件上配置和左声道有差异

还能咋办，抓log呗：

echo -n "file q6afe.c +p" > /sys/kernel/debug/dynamic_debug/control
echo -n "file q6asm.c +p" > /sys/kernel/debug/dynamic_debug/control
echo -n "file q6adm.c +p" > /sys/kernel/debug/dynamic_debug/control
echo -n "file msm-pcm-routing-v2.c +p" > /sys/kernel/debug/dynamic_debug/control
echo -n "file msm-pcm-q6-v2.c +p" > /sys/kernel/debug/dynamic_debug/control
echo -n "file msm-dai-q6-v2.c +p" > /sys/kernel/debug/dynamic_debug/control
echo -n "file msm-dai-fe.c +p" > /sys/kernel/debug/dynamic_debug/control
echo -n "file dapm.c +p" > /sys/kernel/debug/dynamic_debug/control
echo -n "file soc-pcm.c +p" > /sys/kernel/debug/dynamic_debug/control
echo -n "file soc-core.c +p" > /sys/kernel/debug/dynamic_debug/control
echo -n "file soc-dapm.c +p" > /sys/kernel/debug/dynamic_debug/control
echo -n "file pcm_native.c +p" > /sys/kernel/debug/dynamic_debug/control

进shell里面，logcat -c ，然后抓两种XML配置的差异log;

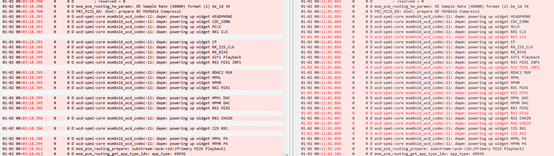

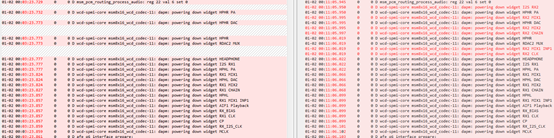

我们从log对比，可以看到，两个配置的差异点，就是上下电的时候，（真）立体声配置会多一些RX2相关的widget .

3. 求助高通

没有有效进展，过程略。

4. 继续分析

当时就想着会不会有的项目木得这个问题，一个android9 项目没有，一个android7的项目发现耳机的左声道和右声道都有POP音。

问题没解决，然后咋还越搞越复杂了。

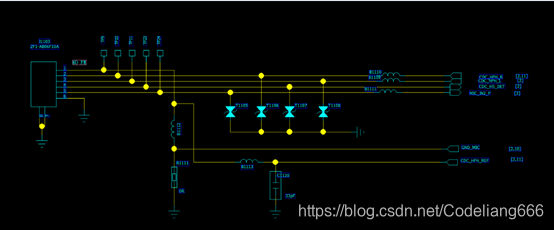

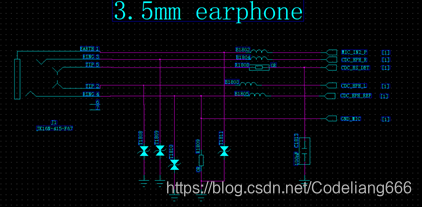

然后我怀疑耳机座子设计有问题，看到网上博客有大佬有下面的分析：

我拿了android9和android7的电路设计找了，这两个项目的硬件负责人都没有发现问题；

5. 接下来我开始骚操作了

//LA.UM.6.6\kernel\msm-3.18\sound\soc\codecs\wcd9306.c

static int wcd9xxx_enable_static_pa(struct wcd9xxx_mbhc *mbhc, bool enable)
{
    struct snd_soc_codec *codec = mbhc->codec;
    int wg_time = snd_soc_read(codec, WCD9XXX_A_RX_HPH_CNP_WG_TIME) *
                   TAPAN_WG_TIME_FACTOR_US;
    /*
     * Tapan requires additional time to enable PA.
     * It is observed during experiments that we need
     * an additional wait time about 0.35 times of
     * the WG_TIME
     */
    wg_time += (int) (wg_time * 35) / 100;

    snd_soc_update_bits(codec, WCD9XXX_A_RX_HPH_CNP_EN, 0x30,
                enable ? 0x30 : 0x0);
    /* Wait for wave gen time to avoid pop noise */
    usleep_range(wg_time+ WCD9XXX_USLEEP_RANGE_MARGIN_US, 2*wg_time + WCD9XXX_USLEEP_RANGE_MARGIN_US);
    pr_err("wangliang>>>>>>1 %s",__func__);
    pr_debug("%s: PAs are %s as static mode (wg_time %d)\n", __func__,
         enable ? "enabled" : "disabled", wg_time);
    return 0;
}

我找到了这个函数，是一个高通参考的外部codec芯片里面的log：

It is observed during experiments that we need an additional wait time about 0.35 times of the WG_TIME，

这句话深深的打动了我的内心，人家都说根据实验加个延迟就能避免pop音，然后我去找codec驱动里面相关上下电代码加延迟。

LA.UM.6.6\kernel\msm-3.18\sound\soc\codecs\msm8x16-wcd.c

结果是木得用；

或者把耳机的控制前后顺序改一波？

还是木得用，这个会导致切换歌曲的时候，瞬间没有POP音，但是过个2-3秒，POP音就和机关枪一样的……

6. 这BUG咋解？

讲道理，android9项目没问题，说明这个问题是可以解决的，更关键的是，耳机的代码底层一般不会改动的；

但是高通没有效建议，硬件说没问题，软件又找不到，尼玛我咋解这个BUG，拿头解…

7. 曙光

总之就是 通过修改一些 不影响音频的代码，用几乎同一套软件，烧进不同的项目，一个有问题，
一个没有问题；基本可以证明这个POP音是硬件造成的了。

我往窗外看了看，已经午夜10点了，太阳是木得了，月光惨淡，阴雨绵绵，我可以下班了。

8. 最终解决

（ Qualcomm Technologies, Inc. and/or its affiliated companies. All rights reserved.)

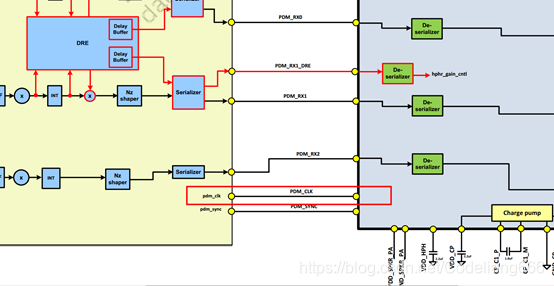

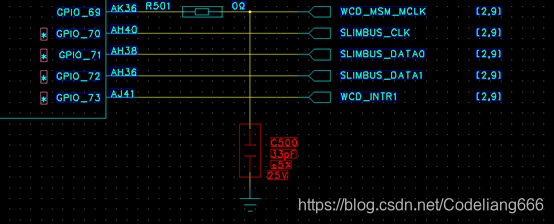

GPIO69,作为PMU与CPU通信的时钟信号，居然接了个电容，把这个电容拿掉POP音就没有了;

根本原因硬件大佬也分析不出来，以下为猜测：

1. 由于这个电容的延迟，PMU与CPU通信的clock信号被破坏，至少在dapm上下电的时候，clock信号异常

2. 电容充放电与外围电路形成回路，产生异音。

后续发现此问题会造成，双PA放大的硬件，喇叭切歌时发出POP音，电容拿掉即可解决。

9. 作者注

/******
@article{Linux Audio Driver,
Author = { 1byte ≠ 8bit},
Year = { 2020},
}
******/
