写这篇文章的目的主要是为了记录一下我在接触PCA9685时遇到的一些问题。

首先我在学习别人的文章时看到了很多开头初始化PCA，其实主要目的都是为了设置他的频率为50HZ，所以为了简洁方便，这里我的代码开头就直接设置频率，然后在while中周期性调整角度。值得注意的一点是，我在调整角度中发现调整角度过程中假如延时过短，那么就会在调整上一个角度的过程中转换成调整下一个角度，所以我选择了延时3s。

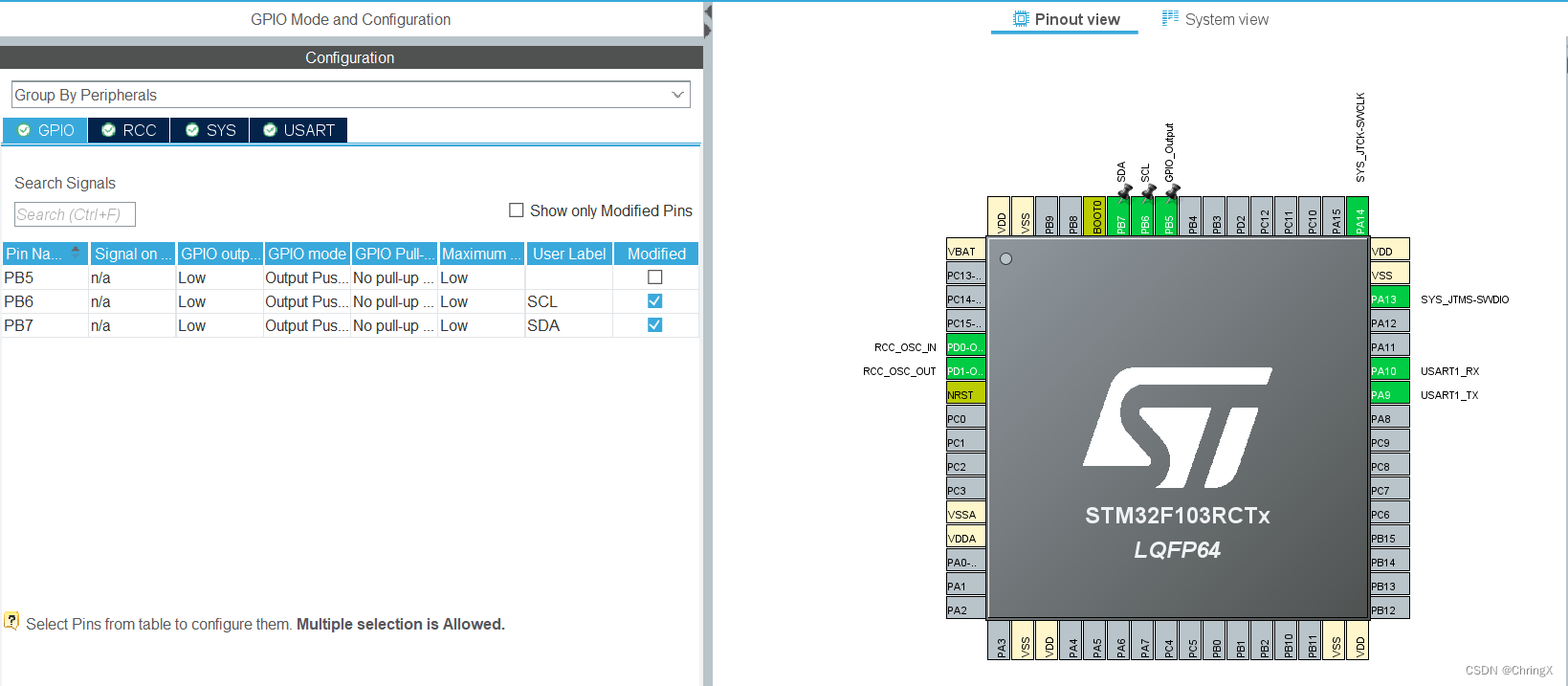

HAL库的配置我选择的是软件I2C通信的模式，所以选择了PB6作为时钟线，PB7作为数据线，还开启了一个串口方便调试。

首先开始一个舵控板的头文件，定义一些地址

#define mode1         0x00
#define mode2         0x01
#define LED0_ON_L     0x06
#define LED0_ON_H     0x07
#define LED0_OFF_L    0x08
#define LED0_OFF_H    0x09
#define address_write 0x80
#define address_read  0x81
#define Pre_scale     0xFE

然后在C文件中攥写代码

首先是基于I2C协议的关于读写的代码（关于其中I2C的底层逻辑代码我也不多赘述）

void Servo_Write(uint8_t address_config,uint16_t data)
{
	if(I2C_Start() == 0)
	{
		I2C_Stop();
	}

	I2C_SendByte(address_write);
	if(!I2C_WaitAck())
	{
		I2C_Stop();
	}

	I2C_SendByte(address_config);
	if(!I2C_WaitAck())
	{
		I2C_Stop();
	}

	I2C_SendByte(data);
	if(!I2C_WaitAck())
	{
		I2C_Stop();
	}

	I2C_Stop();
}

uint16_t Servo_Read(uint8_t address_config)
{
	uint8_t data;
	if(I2C_Start() == 0)
	{
		I2C_Stop();
	}
	I2C_SendByte(address_write);
	if(!I2C_WaitAck())
	{
		I2C_Stop();
	}
	I2C_SendByte(address_config);
	if(!I2C_WaitAck())
	{
		I2C_Stop();
	}
	if(I2C_Start() == 0)
	{
		I2C_Stop();
	}
	I2C_SendByte(address_read);
	if(!I2C_WaitAck())
	{
		I2C_Stop();
	}

	data = I2C_ReceiveByte();
	I2C_SendACK(1);
	I2C_Stop();

	return data;
}

接下来是舵控板的设置频率代码和设置OFF值代码（我们一般将ON设为0）

/*Mode1寄存器
  D7（RESTART）：写1复位，写完后此位自动清除。一定要在SLEEP位写0后至少500us后才能对此位写1进行复位
  D6（EXTCLOCK）：0-使用内部时钟。1-使用外部时钟引脚的时钟。修改此位前，一定要先SLEEP，
                    再修改此位（此时SLEEP位仍然写1），再退出SLEEP
  D5（AI）：0-内部地址读写后不自动增加。1-内部地址读写后自动增加
  D4（SLEEP）：0-退出SLEEP模式（退出后等待500us）。1-进入SLEEP模式（更改D6和频率必须go to sleep）
  D3（SUB1） D2（SUB2） D1（SUB3）
  D0（ALLCALL）：0-不响应通用i2c地址。1-响应通用i2c地址（0x70）*/

//设置PWM频率
void PWM_SetFreq(uint8_t freq)
{
	Servo_Write(mode1,0x00);
	float Lprescal ;
	uint8_t old_mode,now_mode,Nprescal;
	freq *= 0.915;                                       //误差
	Lprescal = (float)25000000.0 / 4096 / freq - 1;      //计算频率
	Nprescal = floor(Lprescal + 0.5f);                   //向上取整
	old_mode = Servo_Read(mode1);                        //读出mode1的值（0x00）
	now_mode = (old_mode&0x7F)|0x10;
	/*0x7F:0111 1111
	  0x10:0001 0000*/
	Servo_Write(mode1,now_mode);                         //让舵控板睡觉
	Servo_Write(Pre_scale,Nprescal);                     //设置PWM频率
	Servo_Write(mode1,old_mode);                         //叫醒舵控板
	HAL_Delay(5);
	Servo_Write(mode1,old_mode|0xa1);
	/*0xa1:1010 0001
	  将RESTART,AI,ALLCALL置1*/
}

//一般ON直接设0，使用OFF的值与4096的比例
void Set_Pwm(uint8_t num,uint32_t on,uint32_t off)
{
	Servo_Write(LED0_ON_L + 4 * num,on);          //写入ON低八位
	Servo_Write(LED0_ON_H + 4 * num,on>>8);       //写入ON高四位
	Servo_Write(LED0_OFF_L + 4 * num,off);        //写入OFF低八位
	Servo_Write(LED0_OFF_H + 4 * num,off>>8);     //写入OFF高四位
}

最后就是在main里面初始化频率以及设置角度

PWM_SetFreq(50);

/*90度脉宽=0.5ms+（90/180）*（2.5ms-0.5ms）=1.5ms
	  1.5ms/20ms=off/4096
	  off=307*/
	 Set_Pwm(0,0,239);
	 HAL_Delay(3000);
	 Set_Pwm(0,0,307);
	 HAL_Delay(3000);

其中存在的问题和不足希望读者在评论区加以点评。
