模拟电子电路基础——二极管理解与梳理

       本文以杭州电子科技大学刘圆圆老师主编的《模拟电子电路基础》为基础,结合清华大学电子学教研组编著的《模拟电子技术基础》进行相关知识的整理理解分析

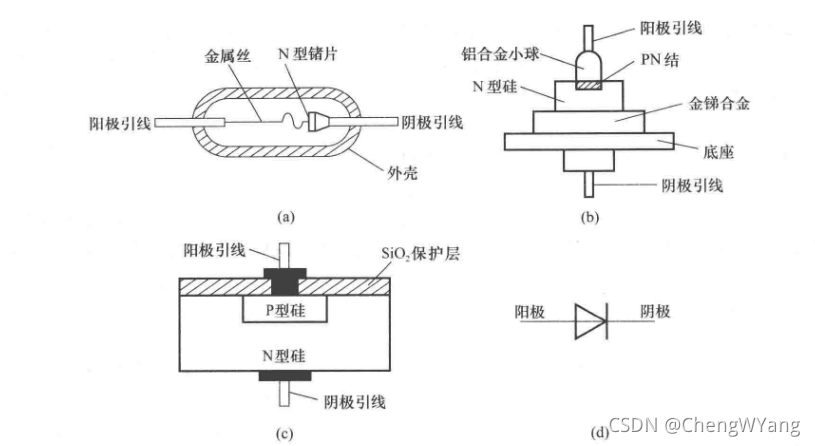

常见二极管结构

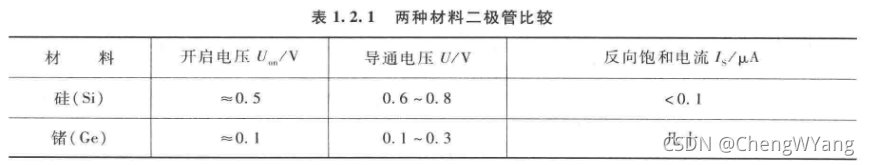

二极管伏安特性曲线

 二极管与PN结一样具有单向导电性,但其具有半导体体电阻与引线电阻,因而使得电流相同时二极管端电压更大,正向电流更小,反向电流更大

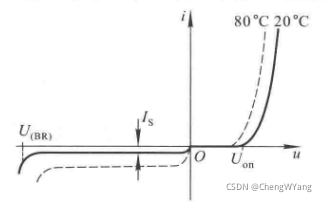

二极管的温度特性

 在环境温度升高时,二极管的正向特性曲线将左移,反向特性曲线将下移。在室温附近,若正向电流不变,则温度每升高1℃,正向压降减小2~2.5 mV;温度每升高10℃,反向电流约增大一倍。可见,二极管的特性对温度很敏感。

二极管主要参数

 一、最大整流电流I是二极管长期运行时允许通过的最大正向平均电流,其值与PN结面积及外部散热条件等有关。在规定散热条件下,二极管正向平均电流若超过此值,则将因结温升过高
