Wireshark分析PING命令的过程

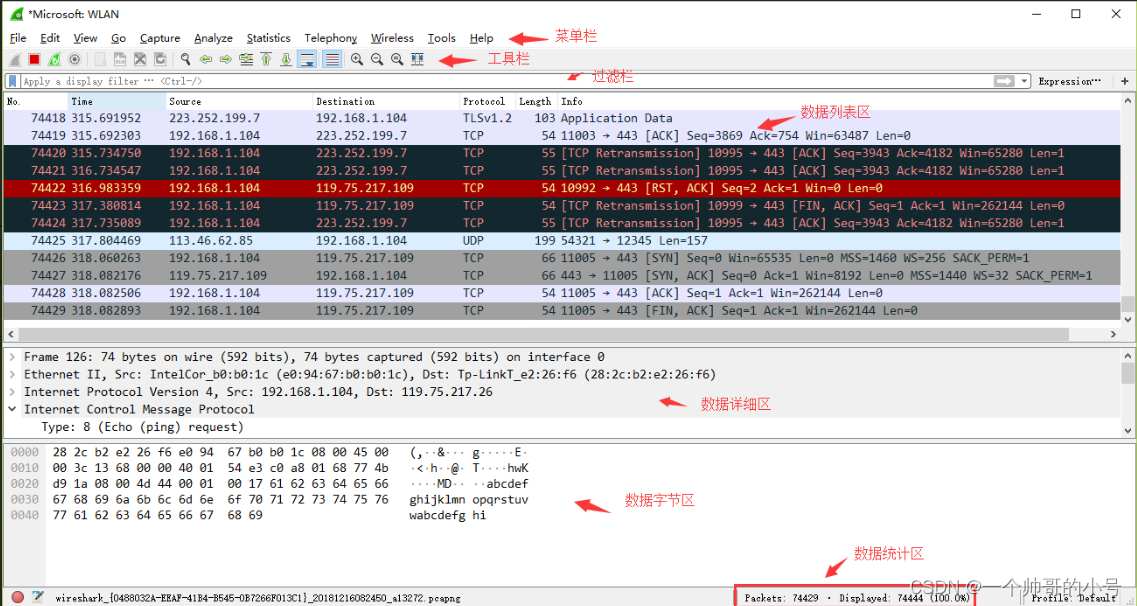

Wireshark的使用可以参考：wireshark抓包新手使用教程 - jack_Meng - 博客园

前言

相信大家对ping命令都很熟悉，也经常用来检测网络环境，但你对ping命令背后的运行过程有多少了解呢？

正文部分涉及两个背景知识：ARP协议和ICMP协议，简单说ARP协议是根据Mac地址查找IP，而ICMP协议是用来检测网络情况的，感兴趣的小伙伴可以自行查阅这两个协议

ping命令的流程

下面以几个案例来分析，先介绍一些本机和网关地址

本机的地址：
IPv4 地址 . . . . . . . . . . . . : 192.168.4.6
物理地址. . . . . . . . . . . . . : 5C-80-B6-FE-A5-0B
子网掩码  . . . . . . . . . . . . : 255.255.255.0

网关的地址：
IPv4 地址 . . . . . . . . . . . . : 192.168.4.1
物理地址. . . . . . . . . . . . . : b4-de-df-24-5f-1b

ping一个其他网段且不存在的地址

先打开Wireshark抓包再输入命令哦

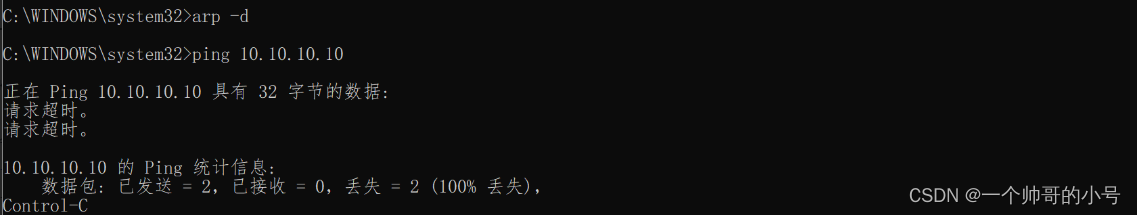

# 清除本机ARP表
arp -d
# ping命令
ping 10.10.10.10

获取网关地址

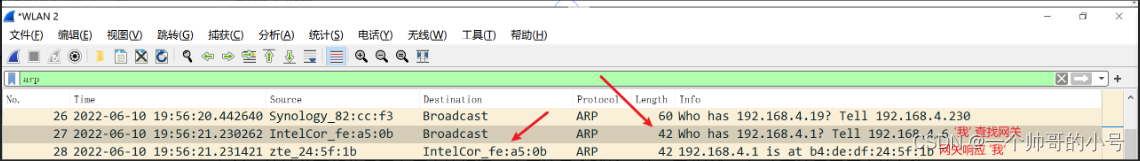

从下图可以看出，26号包是我本机发起的ARP广播，查找网关的Mac地址，这是因为ping命令指向的地址 10.10.10.10 和我本机地址 192.168.4.6 不在同一个网段，因此需要借助网关转发；

而本机的ARP表被清空了，因此需要先发起ARP广播获取网关的Mac地址

在Wireshark的过滤栏中输入arp，表示筛选arp协议相关的包

Mac地址前面部分是网卡厂商的标识，由于这是全球统一的，因此Wireshark直接显示厂商的名称，如IntelCor表示的是因特尔的网卡，而zte表示的是中兴的网卡

发起ICMP请求

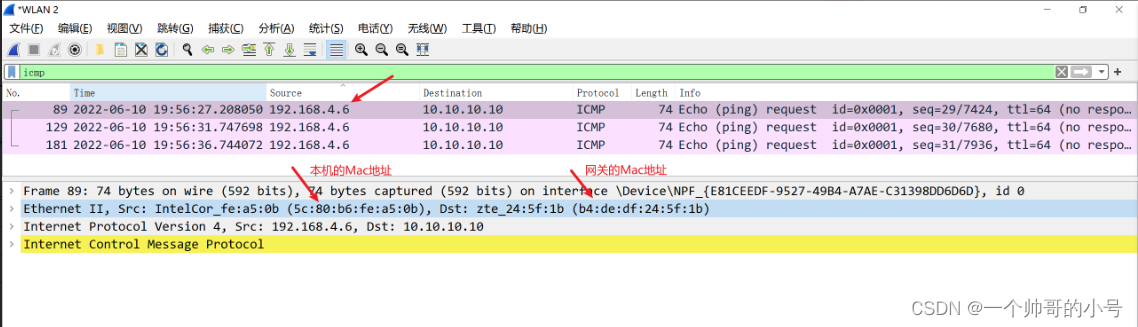

本机发起的ICMP请求，但目标Mac却是网关，这是为什么呢？

原因是本机不知道目标IP的Mac地址，它需要借助网关来转发，因此需要先将数据包发送给网关；

而该地址不存在，所以没有响应。

而若是本机的ARP表中已经存在网关的地址，则可以省去第一步，可以直接将ICMP包发送给网关

ping一个其他网络且存在的地址

C:\WINDOWS\system32>ping www.baidu.com

正在 Ping www.a.shifen.com [163.177.151.110] 具有 32 字节的数据:
来自 163.177.151.110 的回复: 字节=32 时间=13ms TTL=55
来自 163.177.151.110 的回复: 字节=32 时间=11ms TTL=55
来自 163.177.151.110 的回复: 字节=32 时间=12ms TTL=55
来自 163.177.151.110 的回复: 字节=32 时间=15ms TTL=55

163.177.151.110 的 Ping 统计信息:
    数据包: 已发送 = 4，已接收 = 4，丢失 = 0 (0% 丢失)，
往返行程的估计时间(以毫秒为单位):
    最短 = 11ms，最长 = 15ms，平均 = 12ms

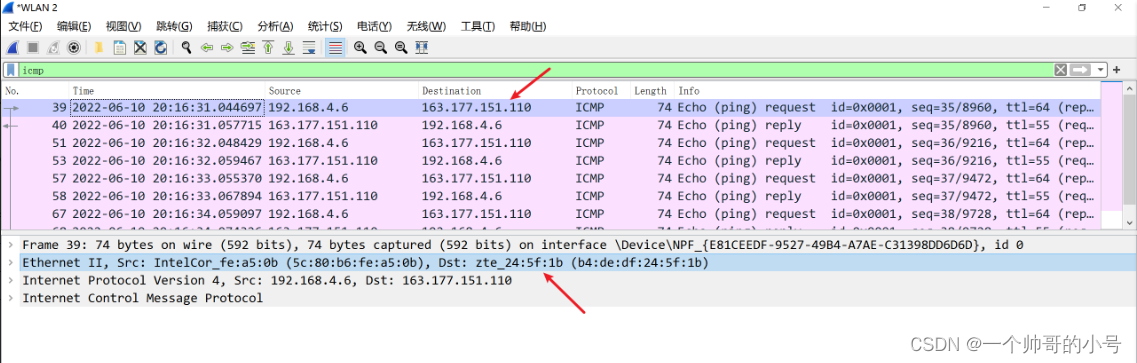

39号包和上面提到的一样，本机发起的请求，目标IP是163.177.151.110，而目标Mac地址是网关

由于此时ARP表中已经有网关的记录，无需发起ARP广播获取网关的Mac地址

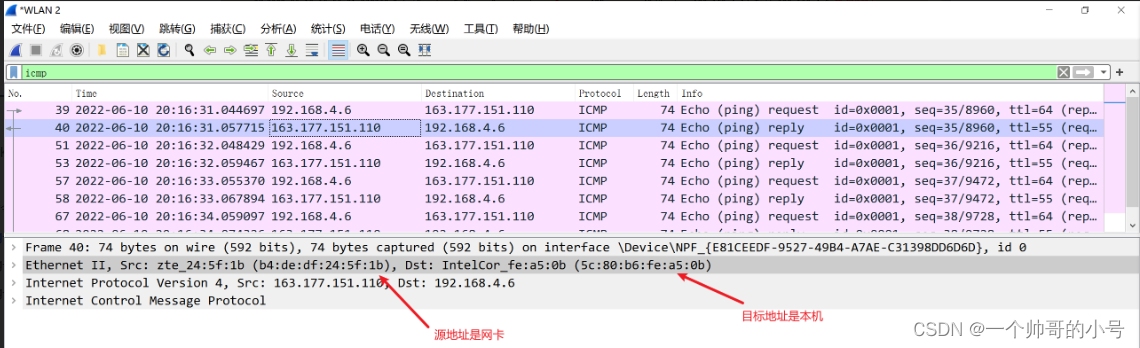

而我们查看一下40号包，可以发现该包的源IP地址是163.177.151.110，但源Mac地址是网关，而目标Mac地址和目标IP地址都是本机

这是由于数据包在网络传输中需要经过许多设备，而这个数据包的源IP地址和目标IP地址不变，源Mac地址和目标Mac地址会随着经过的网络环境发生变化，在本机所处的局域网中，最后一步是由网关将数据包转发到本机，这就是为什么这个包的源Mac地址是网关而目标Mac地址是本机了

采用NAT协议的网络是会修改对外数据包的源IP地址哦

ping一个本网络且存在的地址

先来查看一下本机的ARP表

C:\WINDOWS\system32>arp -a
接口: 192.168.4.6 --- 0x1c
  Internet 地址         物理地址              类型
  192.168.4.1           b4-de-df-24-5f-1b     动态
  192.168.4.230         00-11-32-82-cc-f3     动态
  192.168.4.255         ff-ff-ff-ff-ff-ff     静态
  224.0.0.22            01-00-5e-00-00-16     静态
  224.0.0.251           01-00-5e-00-00-fb     静态
  224.0.0.252           01-00-5e-00-00-fc     静态
  239.255.255.250       01-00-5e-7f-ff-fa     静态
  255.255.255.255       ff-ff-ff-ff-ff-ff     静态

可以看到有好几个IP与Mac地址的映射，而如果我们ping一个不在该表的IP

C:\WINDOWS\system32>ping 192.168.4.5

正在 Ping 192.168.4.5 具有 32 字节的数据:
来自 192.168.4.5 的回复: 字节=32 时间=738ms TTL=64
来自 192.168.4.5 的回复: 字节=32 时间=54ms TTL=64
来自 192.168.4.5 的回复: 字节=32 时间=5ms TTL=64
来自 192.168.4.5 的回复: 字节=32 时间=11ms TTL=64

192.168.4.5 的 Ping 统计信息:
    数据包: 已发送 = 4，已接收 = 4，丢失 = 0 (0% 丢失)，
往返行程的估计时间(以毫秒为单位):
    最短 = 5ms，最长 = 738ms，平均 = 202ms

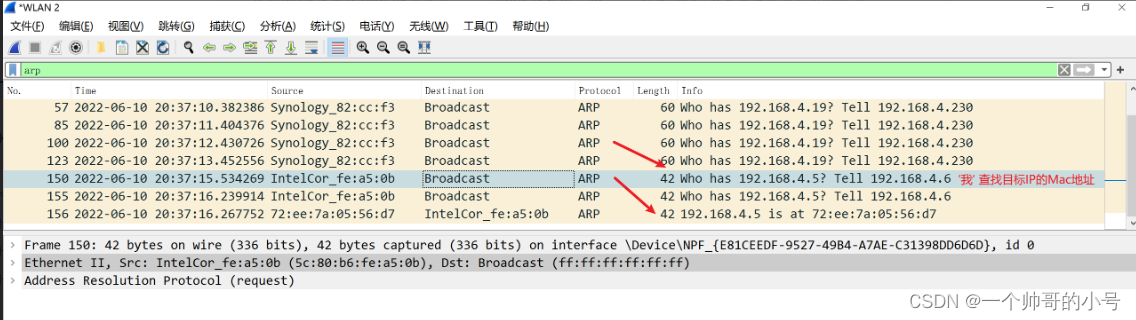

可以看到这次和前两次不同，发起的ARP广播直接请求192.168.4.5的Mac地址，而192.168.4.5也直接回应本机。

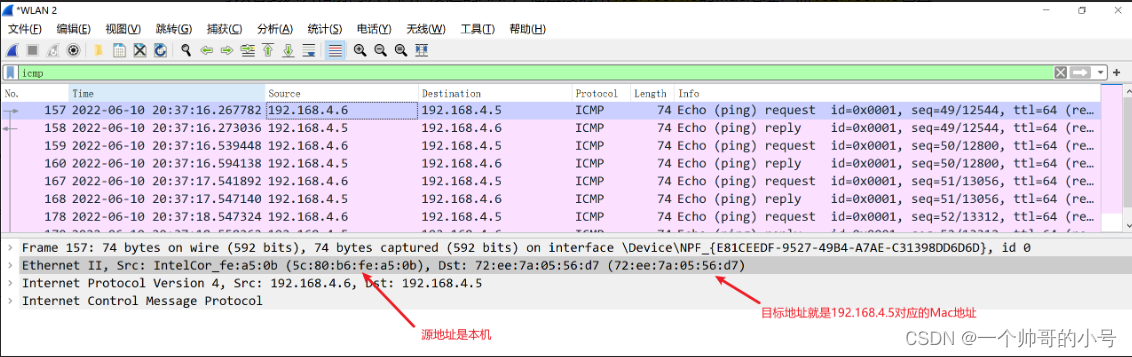

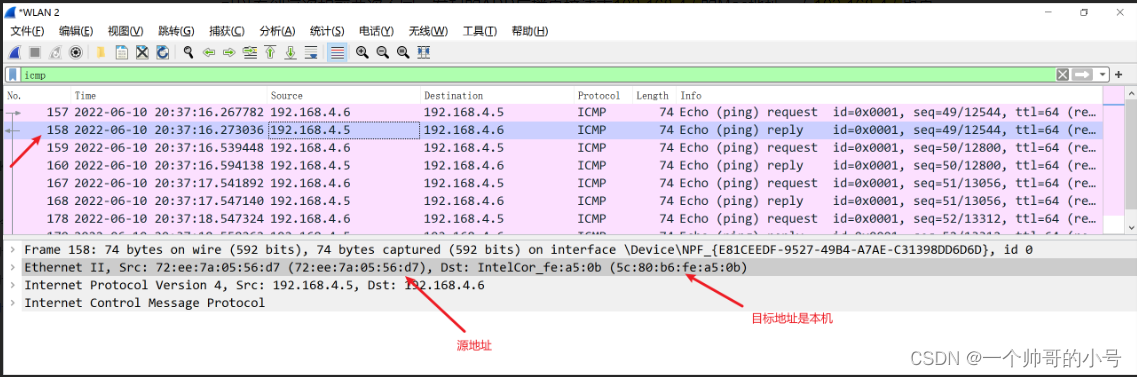

让我们再来看看ICMP包的情况，从157号和158号包可以看出，两个主机之间的通信并没有经过网关，这是由于两个IP处在同一个网段，因此系统直接对目标地址发起了ARP请求，并且后续的ICMP包也无需经过网关，两个主机处于同一个广播域。

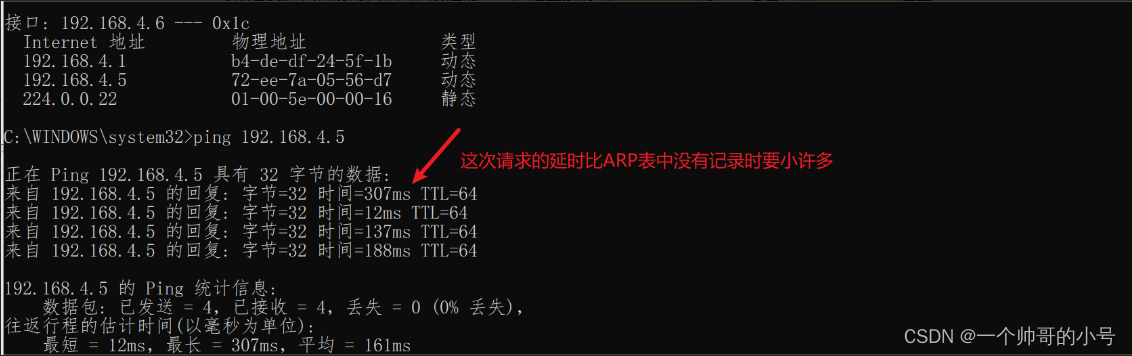

还有一个细节是当ARP表记录了192.168.4.5的地址后，请求的延时低了许多，这是因为减少了ARP广播获取192.168.4.5 Mac地址的步骤，可以直接发送ICMP包给对应主机。

总结

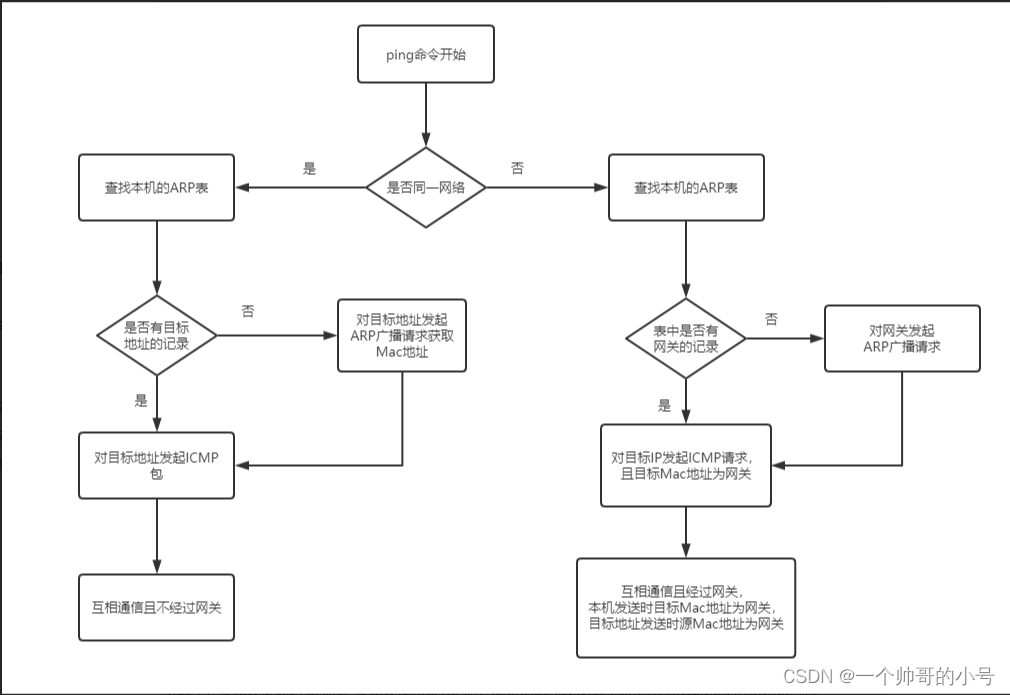

从前面的三个例子中可以看出，ping命令的运行过程是这样的：

判断目标IP地址是否为本网络
若是，则查找本机的ARP表，若表中没有记录则对目标IP发起ARP广播，不经过网关
若不是，则查找本机ARP表是否有网关的记录，若有则直接发起ICMP协议，目标IP是ping的IP，目标Mac地址是网关；而若表中没有，则发起对网关的ARP请求，获取网关的Mac地址后再发送ICMP包
若目标IP与本机处于同一网络，并且ARP表中有记录，则可以免去ARP广播请求获取目标Mac地址的步骤，直接与目标主机通信ICMP数据包
若目标IP与本机不是同一个网络，则通信需要借助网关，数据包的源Mac地址和目标Mac地址会被修改
