ICMP

相信大家都会用ping命令测试联通性

这里给大家带来ping命令抓取的数据包来了解一下详细的格式

在了解这个数据包之前先来了解一下ICMP的报文格式

在这之前来了解一下进制

一个二进制为一位

八个二进制位一个字节

四个二进制为一个十六进制数

一个字节为两个十六进制数

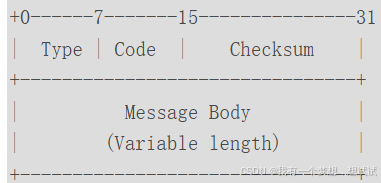

下面这张表表示了ICMP的通用报文格式

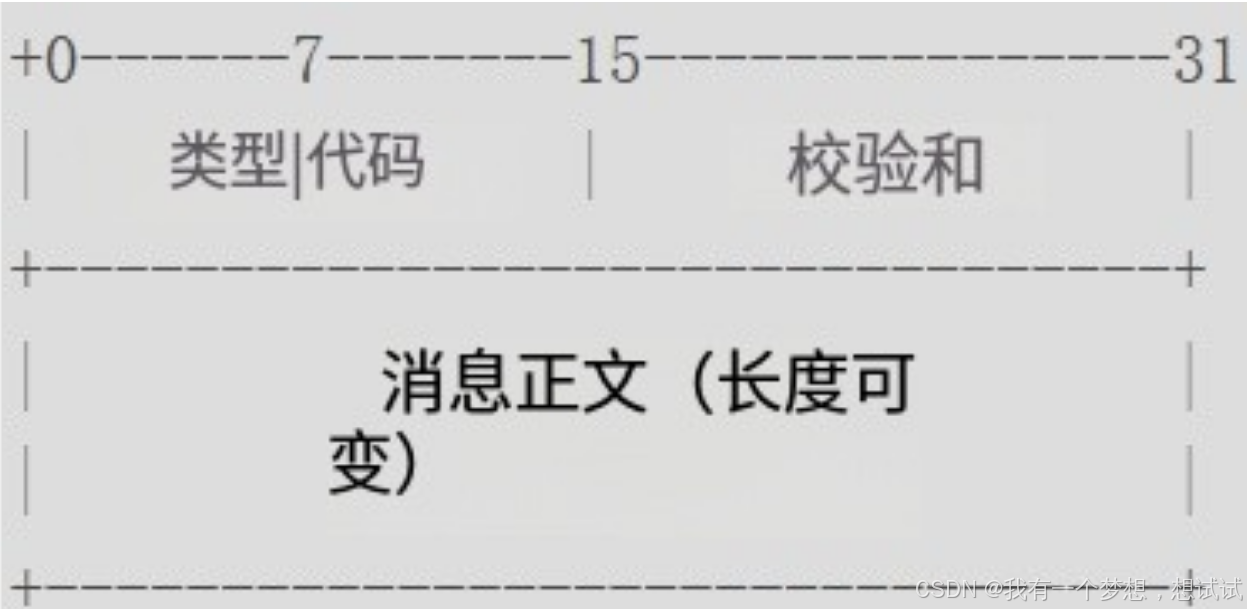

中文版

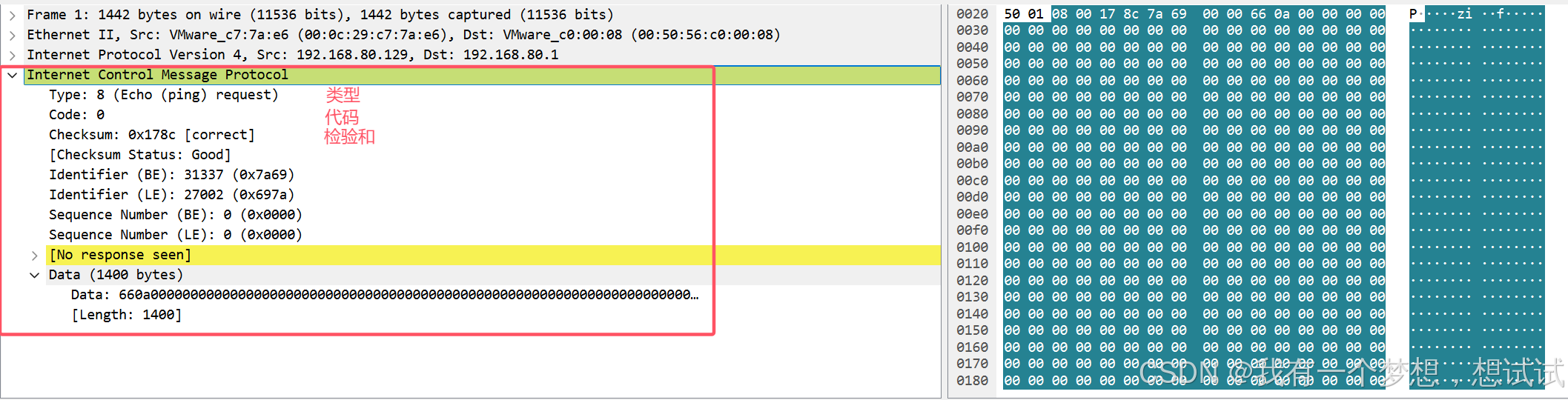

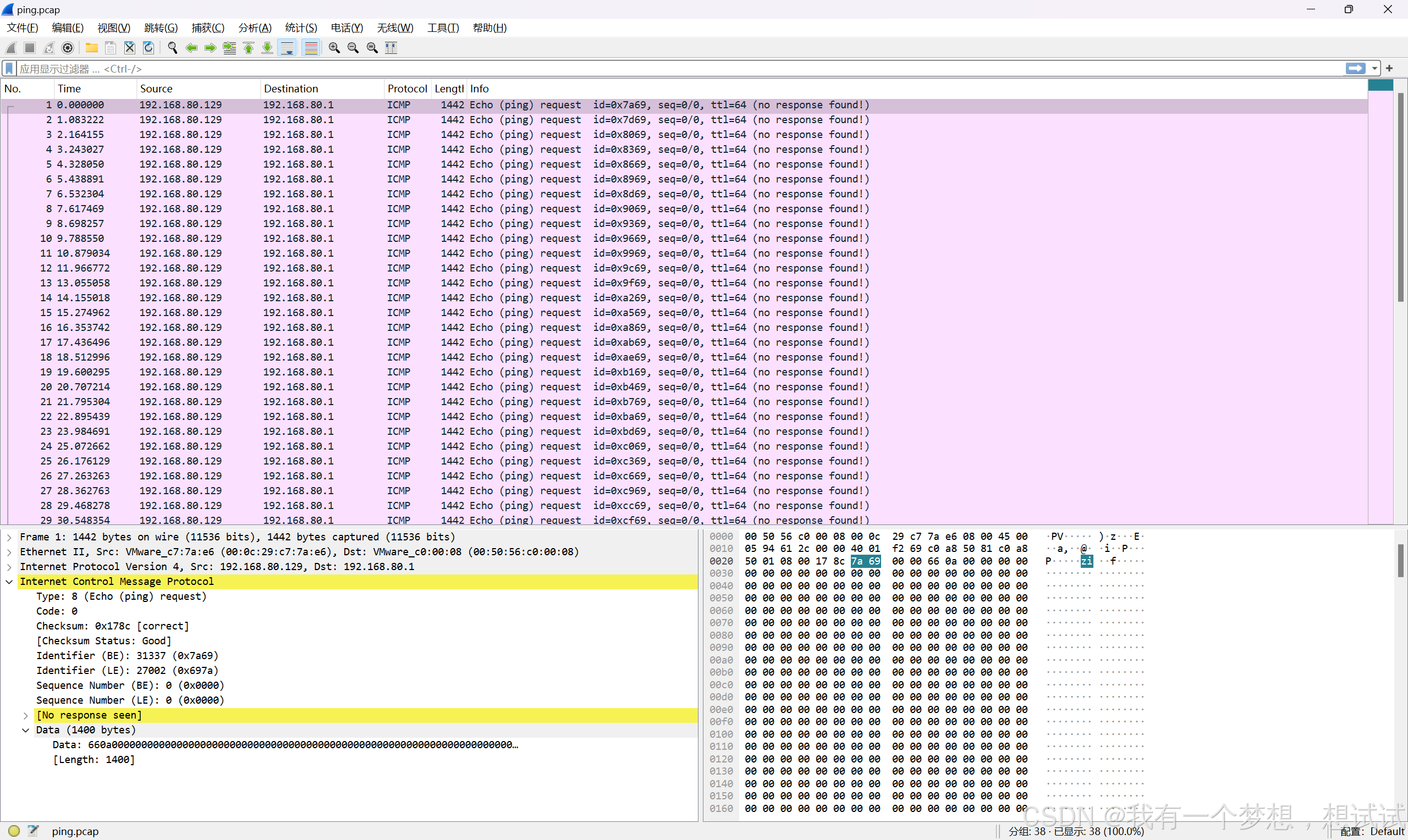

我们再来看看wireshark是怎么描述的

可以看到，这里有了所开头所对应的type、code等

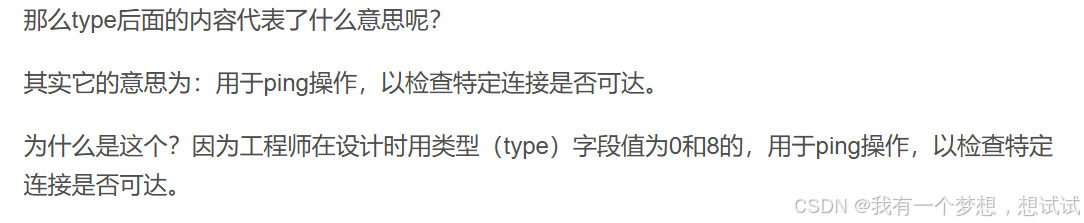

那么type后面的内容代表了什么意思呢？

其实它的意思为：用于ping操作，以检查特定连接是否可达。

为什么是这个？因为工程师在设计时用类型（type）字段值为0和8的，用于ping操作，以检查特定连接是否可达。

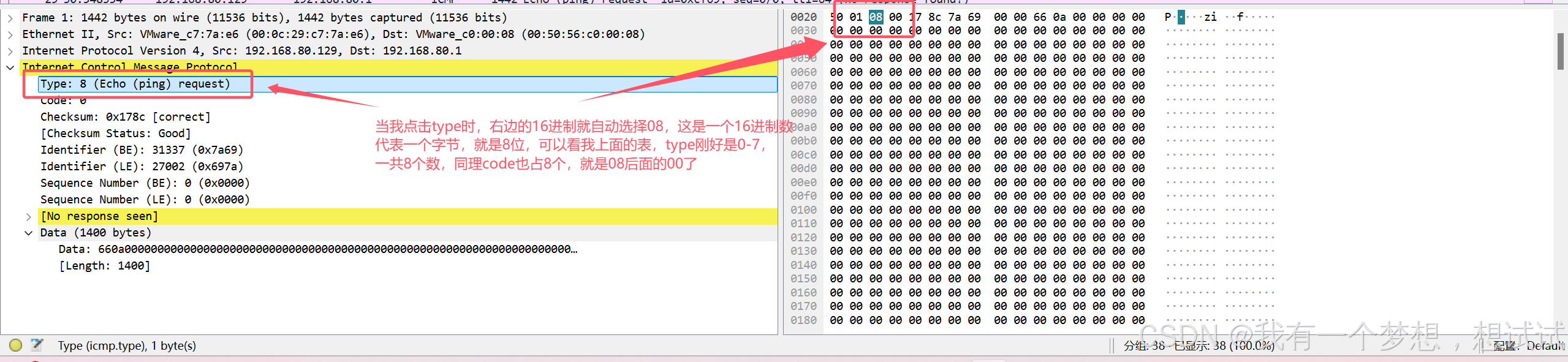

前面为什么会提进制的的知识呢？看下面这张图

这回理解了吧？

这时就会有细心的朋友门发现，不对啊，下面有东西对不上啊！

我只能说当然对不上，因为wireshark内的报文格式根本不是我上面那一张ICMP通用报文格式

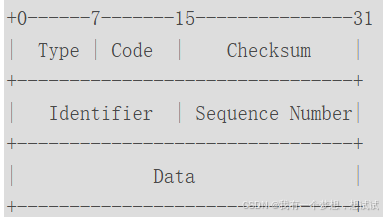

下面这张才是

这个是：ICMP Echo Request/Reply消息格式

因为数据包是用ping命令抓取的，而它使用时用的就是这个格式

接下来我们来聊一下这些内容代表的含义

类型（Type）：占1字节，标识ICMP报文的类型。目前定义了多种类型，取值范围在1到255之间。根据类型值，ICMP报文可以分为差错报文（1~127）和信息报文（128以上）。
代码（Code）：占1字节，标识对应ICMP报文的代码。它与类型字段一起共同标识了ICMP报文的详细类型。
校验和（Checksum）：占2字节，是对包括ICMP报文数据部分在内的整个ICMP数据报的校验和，以检验报文在传输过程中是否出现了差错。其计算方法与IP报头中的校验和计算方法相同。
标识符（Identifier）：占2字节，用于对每一个发送的数据报进行标识。
序列号（Sequencenumber）：占2字节，用于对发送的每一个数据报文进行编号

这就是他们的含义

那么知道了这些，你会不会好奇Data字段呢？

其实啊，数据（Data）部分其实和类型（type）代码(code)字段密切相关

数据（Data）部分：数据部分的格式和内容取决于ICMP报文的类型(Type)。对于某些类型的ICMP报文，数据部分可能包含额外的信息，如IP头部和IP头部后面的8个字节（对于差错报文）或时间戳信息（对于时间戳请求与应答报文）等。

这里就是要结合上面的Type：8了，还记得上面说的吗？

这里来介绍详细的一些数字的含义：

差错报文：用于报告在IP数据报传输过程中发生的错误。常见的差错报文类型包括：
- 目的不可达：类型字段值为3，代码字段值为0~15，用于细分目的不可达的具体原因。例如，网络不可达、主机不可达、协议不可达等。
- 时间超时：类型字段值为11，代码字段值为0（TTL超时）或1（分片重组超时）。
- 参数问题：类型字段值为12，表示IP头部中的字段值出现了问题。
信息报文：用于提供有关网络通信的信息。常见的信息报文类型包括：
- 回显请求与应答：类型字段值分别为0和8，用于ping操作，以检查特定连接是否可达。
- 时间戳请求与应答：类型字段值分别为13和14，用于时间同步操作。
- 地址掩码请求与应答：类型字段值分别为17和18，用于请求和应答子网掩码信息。

那么到这里介绍就完毕了，其实ICMP的报文格式有很多种，如果有想深入了解的可以自己去查一下资料。

做一道题

接下来我给大家介绍一个CTF的数据包分析题目

这个题目给我干成人机了

因为他的flag藏在了ping包的长度中，这谁能想的到啊

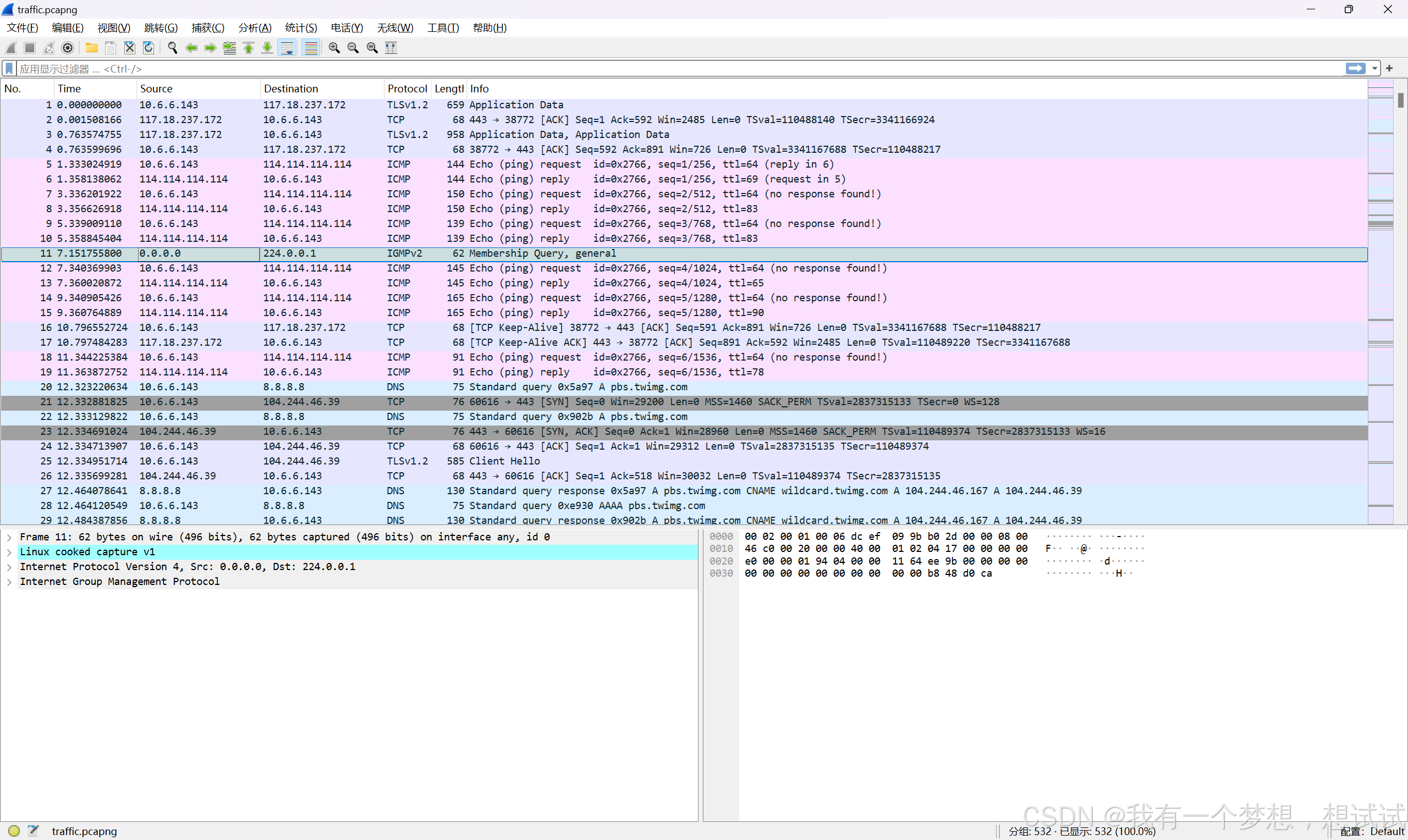

来看数据包

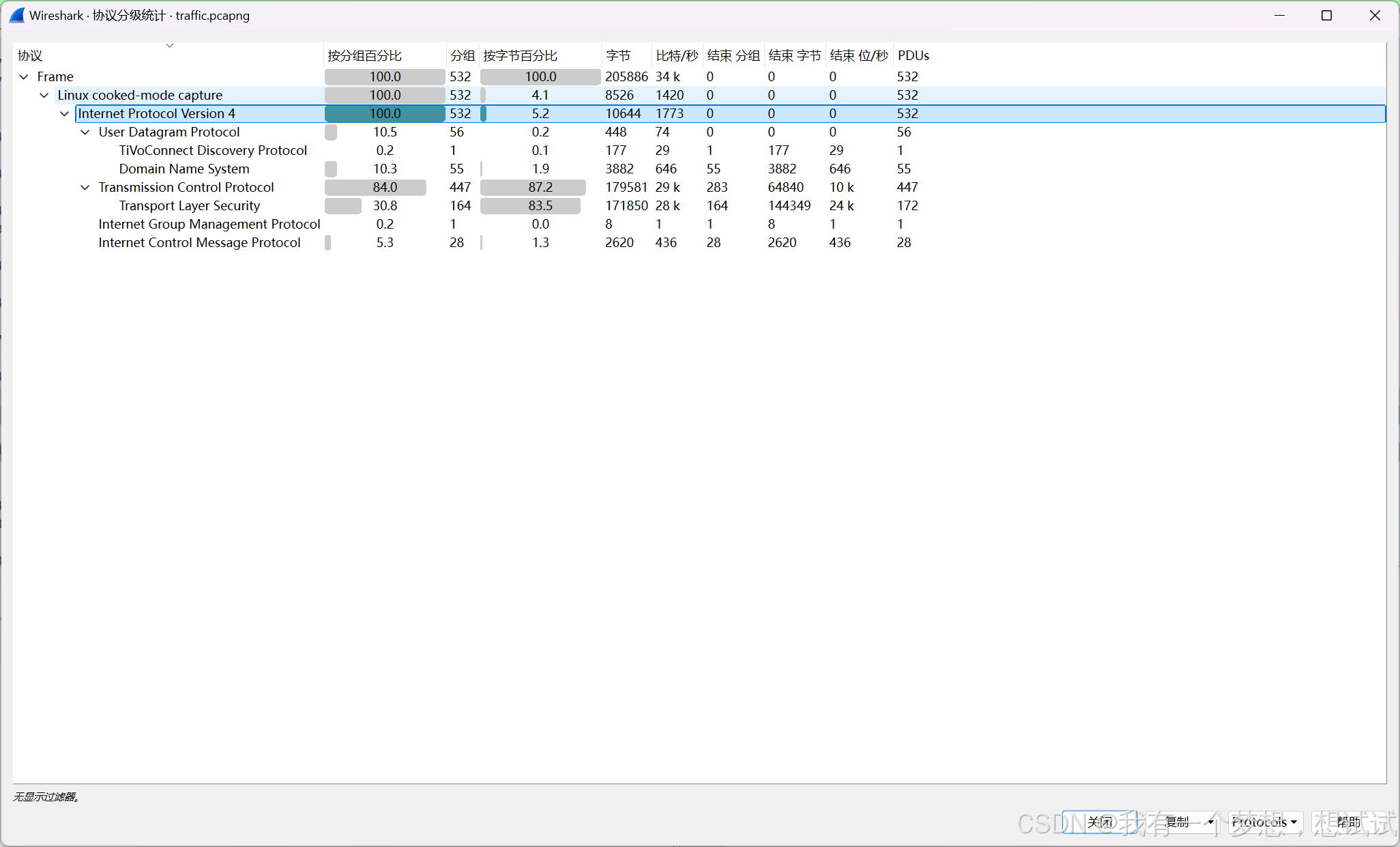

第一件事肯定是看协议分级统计，主要是分析数据包的主要方向所提供的依据

感觉没什么特别的

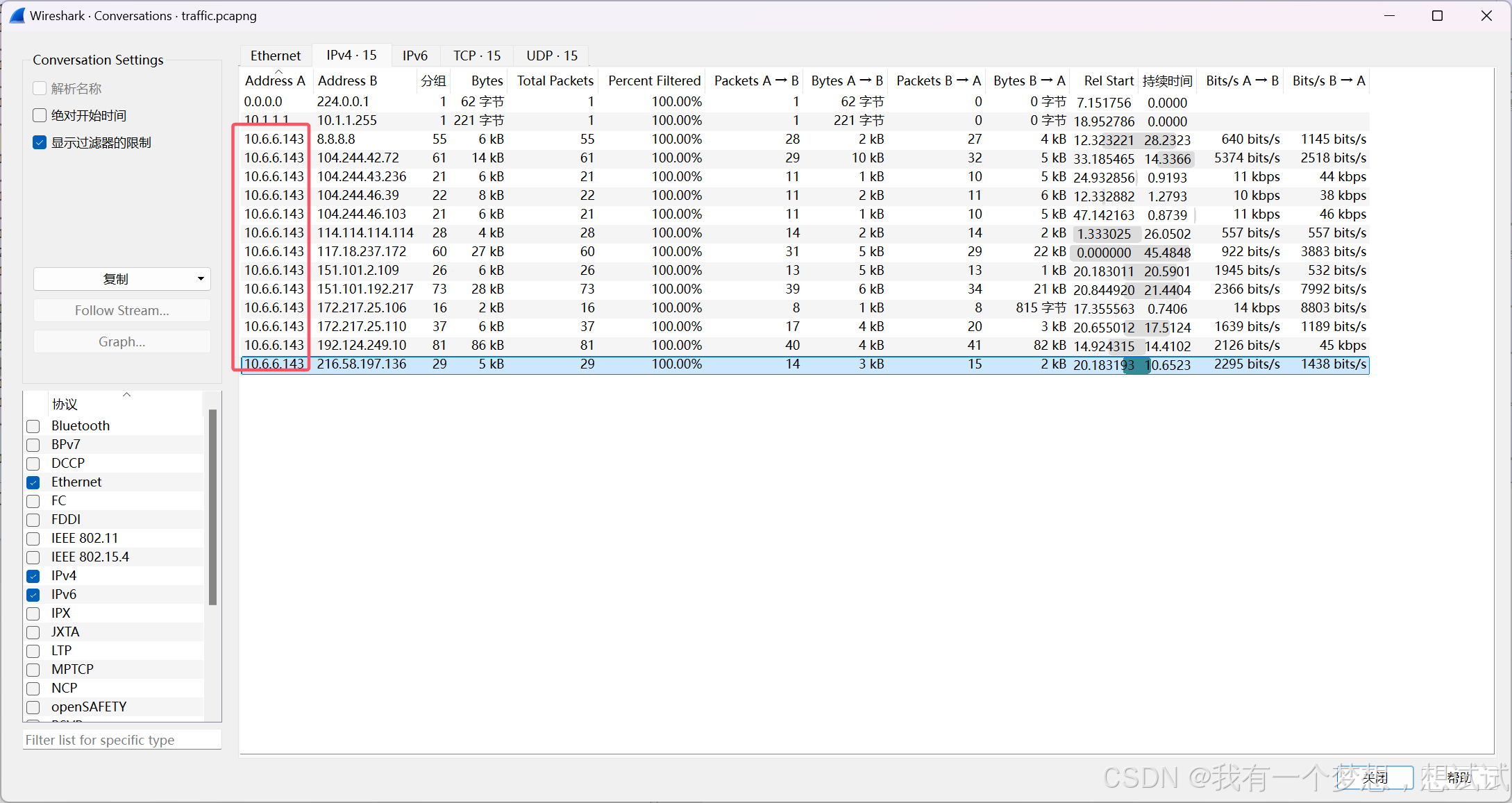

第二步，看会话，查看发生于一特定端点的 IP 间的所有流量.

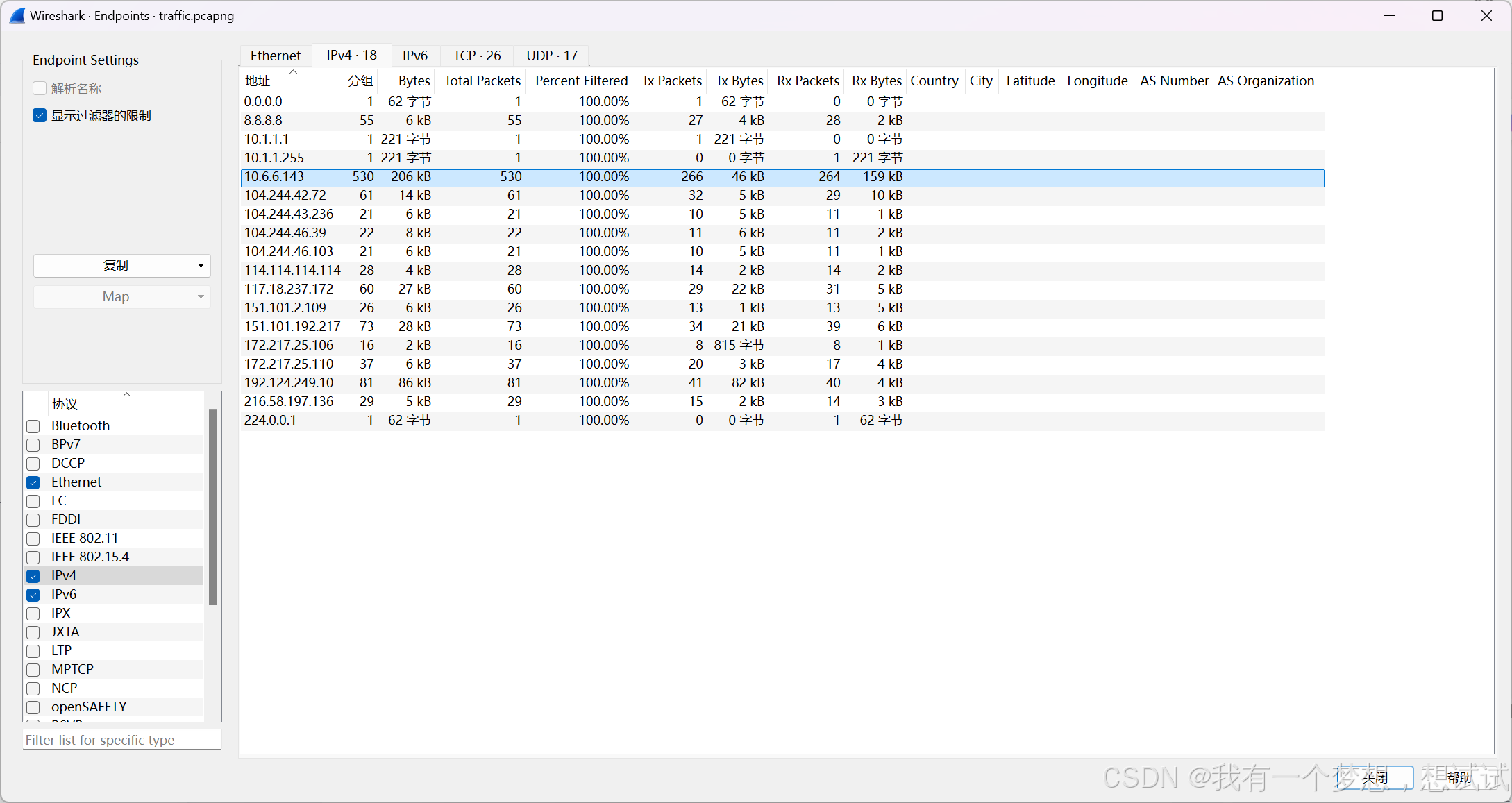

第三步，看端点，列出了 Wireshark 发现的所有 endpoints 上的统计信息

以上是一般正常查看数据包的流程

当然这主要是对数据包一个大体的查看

我们主要还是分析ICMP的协议包

依次查看每个数据包，发现除了一些没用的数据和正常的包头没什么特别的

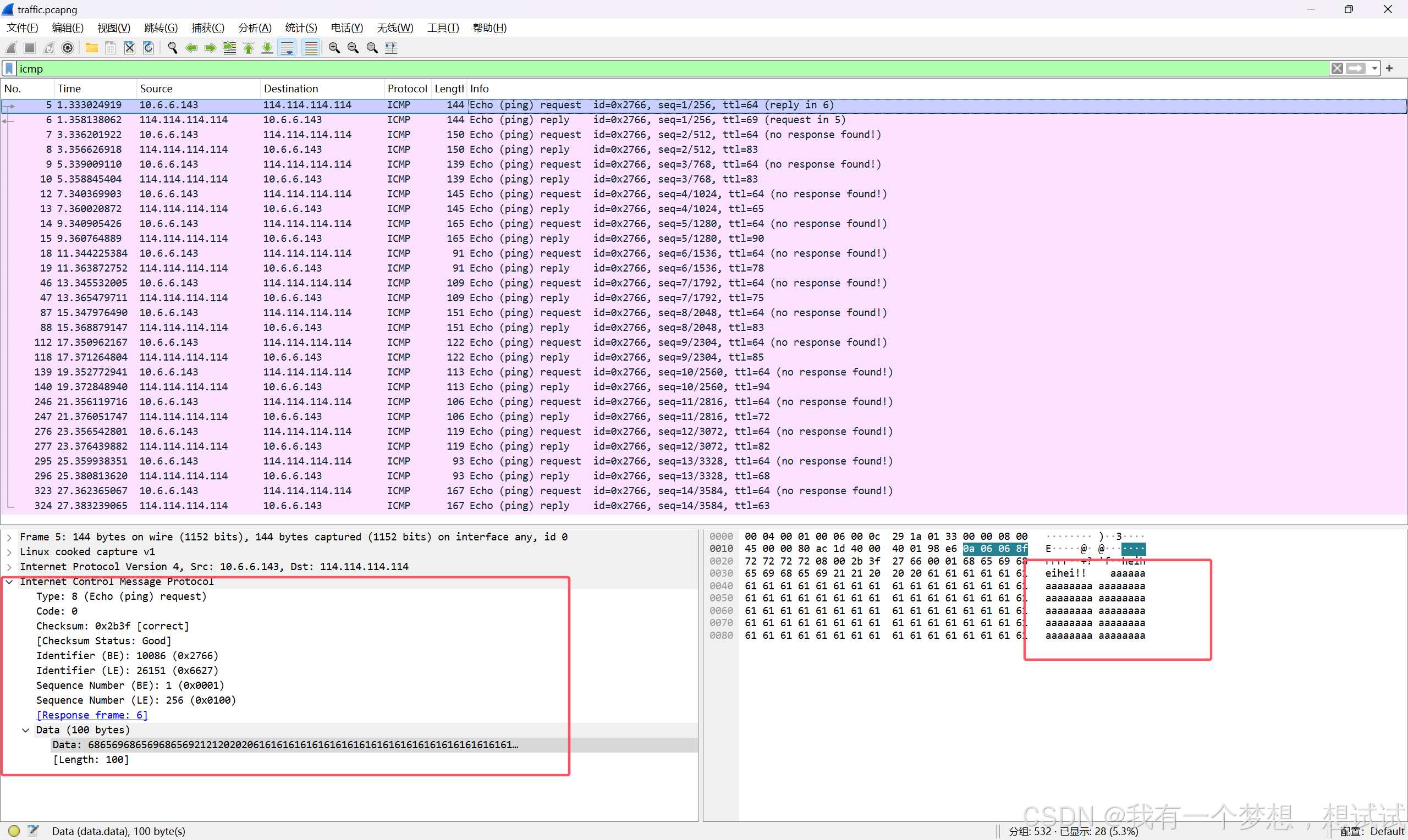

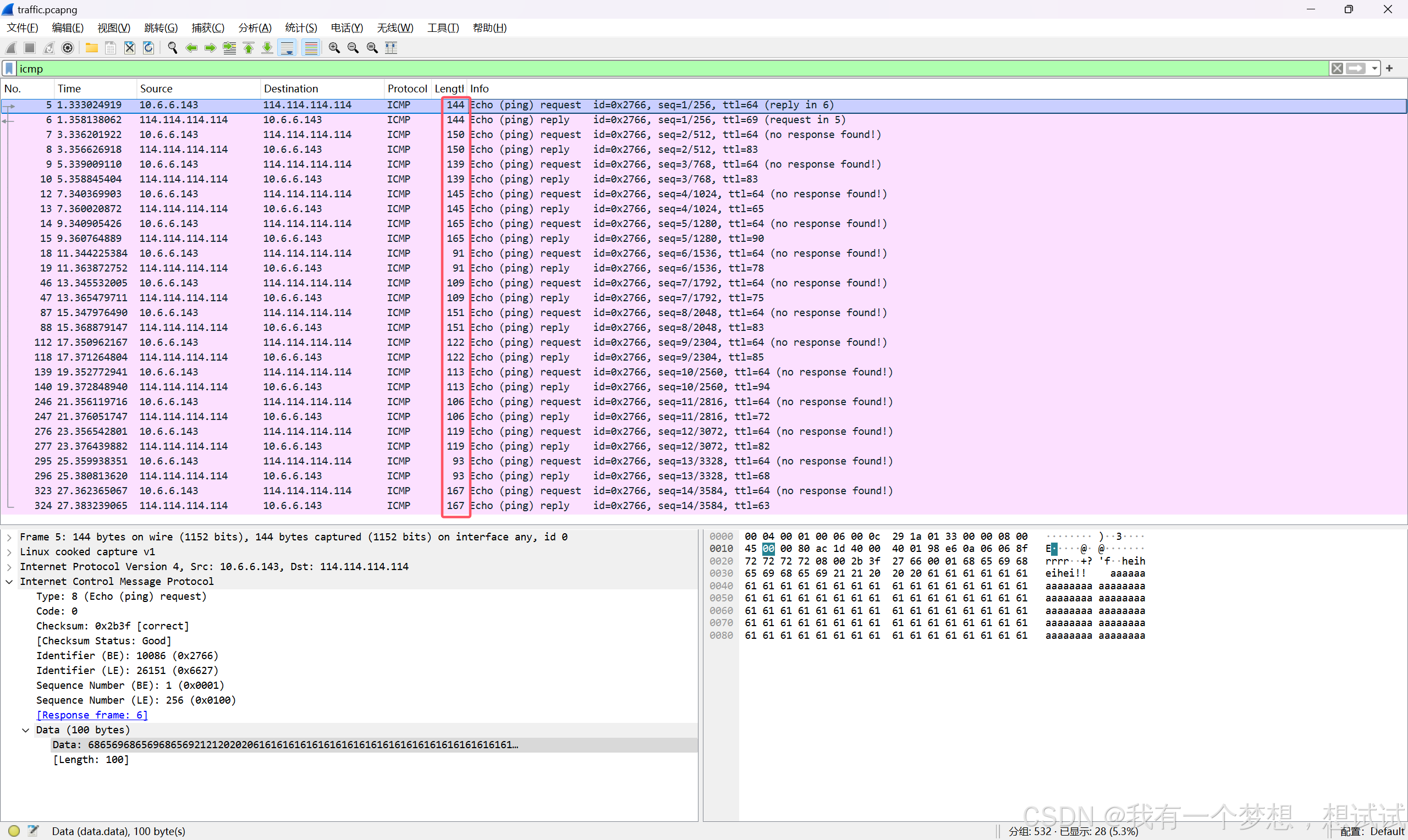

上面说了，答案就在包长度上面，我们来看看

发现没有？非常有规律的数据包

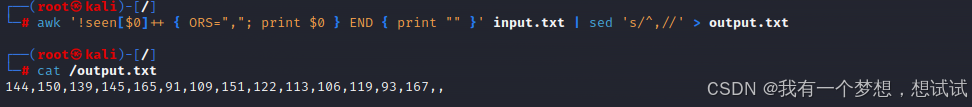

可是它和flag有毛关系啊！其实要转码的

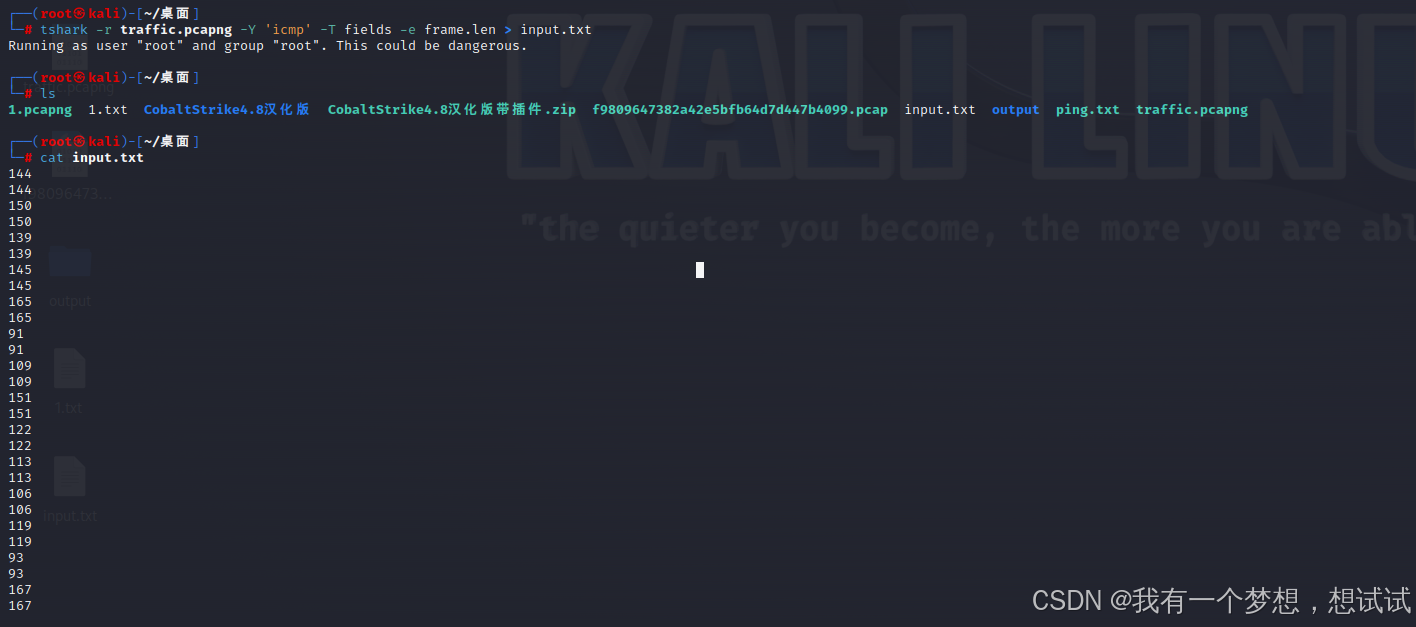

这个时候我们打开kali

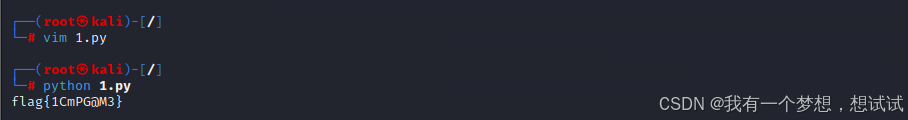

写个py脚本

写个py脚本
a=[144,150,139,145,165,91,109,151,122,113,106,119,93,167]
for i in a:
    len=chr(i-42)
    print(len,end='')

在来一道

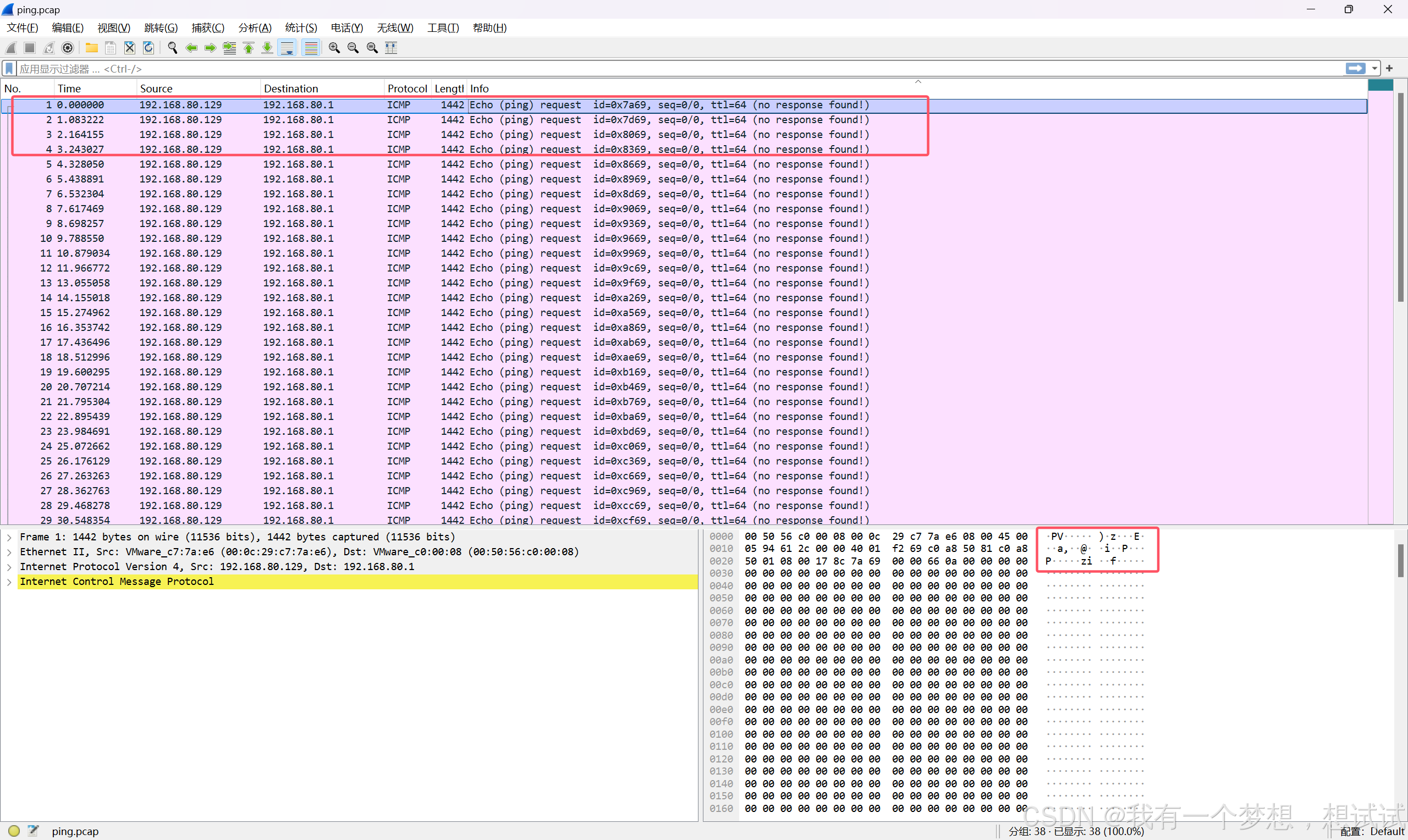

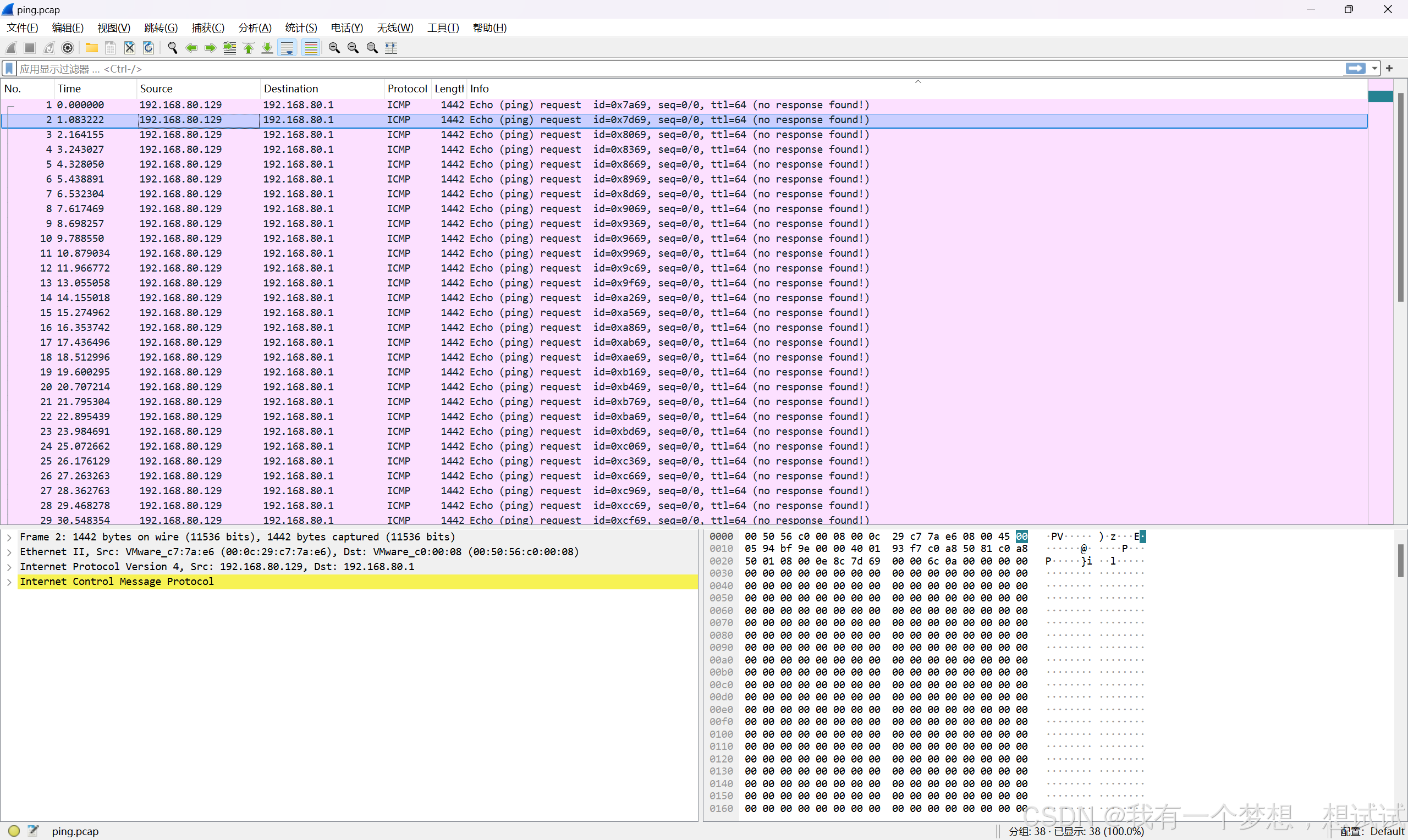

嘿嘿，眼熟不？就是最开始的数据包，这里面也藏着flag

这个flag藏在ICMP的data中

这个出去包头外，data中除了f就是点号了

再看第二个

这个data中是个l，在依次往下查看，就可以发现是个flag值了

我们用工具把它提取出来

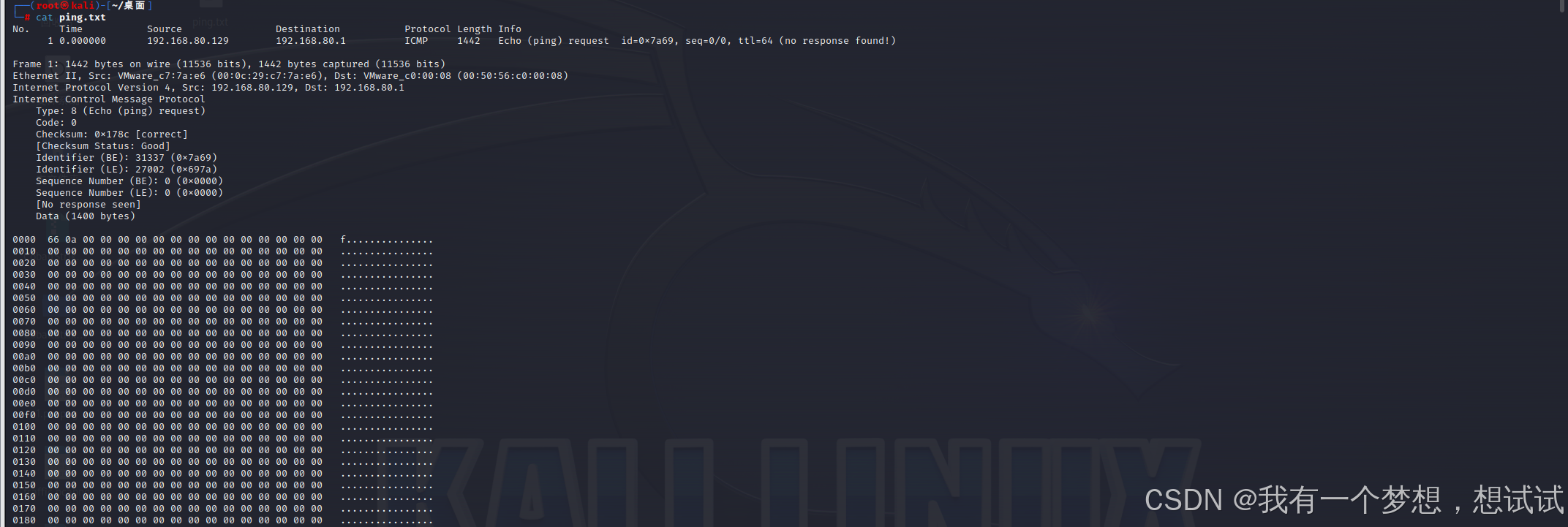

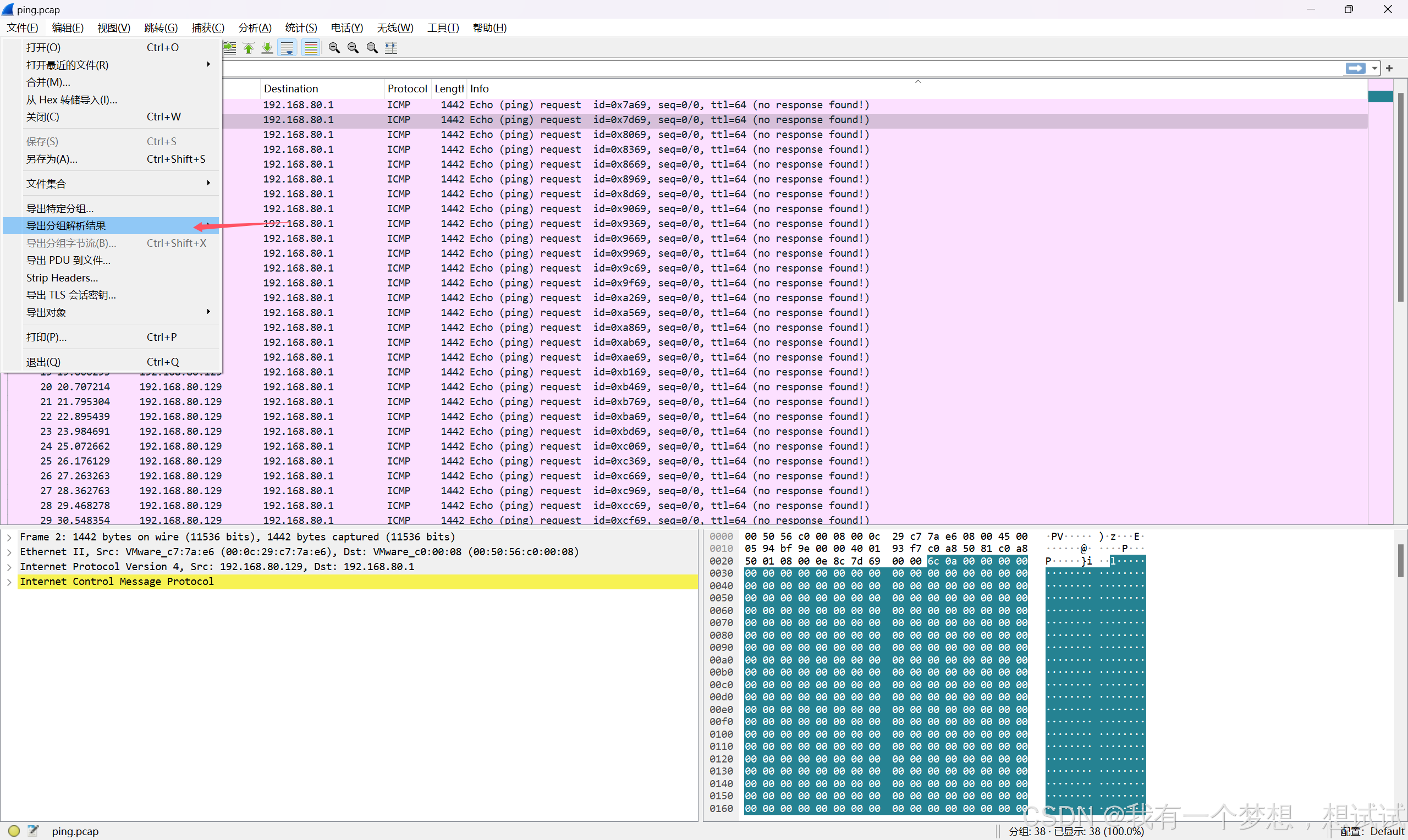

先以纯文本的方式保存

查看一下

然后用这个命令

grep -E '[a-zA-Z0-9{}][.]{15}' ping.txt | awk '{print $NF}' | cut -c 1 | tr -d '\n'

成功
