MSPM0G3507 TIM+DMA+ADC

理论

单通道单次转换

• 影响采样速率的是 转换时钟 （80MHz 振荡器），ADC CLOCK SOURCE 维持默认配置
• Conversion mode: 单通道 ADC, 双通道等等

DL_ADC12_startConversion() // 默认是 0
DL_ADC12_stopConversion()

DL_ADC12_enableConversions() // 配置 sysconfig 后默认是 1
DL_ADC12_disableConversions()

• 首先调用DL_ADC12_startConversion(), 一次转换后再进行转换的话要再次调用 DL_ADC12_enableConversions(), 再调用DL_ADC12_startConversion()

使能 ADC 中断 DL_ADC12_startConversion(ADC12_0_INST)

单通道连续转换

使用 ADC 内部定时器

• Conversion Mode: Single
• 打开 Enable repeat mode，为使用 DMA
  这时 enable 位始终是 1
• 采样模式：auto 和 manual, 一般使用 auto (看 Discription) 用定时器 0 触发采样
• Trigger Source: 选 event
• FIFO Mode: 组合两个 16 位 Memory 成 32 位，能降低调用 DMA 中断频率，提升效率；同时在 DMA 进行修改：Enable DMA Triggers 可以改成 使用 Memory10, 因为是两个合并的；DMA Sample Count 改成 6；Transfer Size 改成原来的一半；Source Length 和 Destination Length 改成 Word。DMA 起始地址改成 DL_ADC12_getFIFOAddress(ADC12_0_INST)（ADC12_0_实例）
• Power down mode: Manual，一直上电
• 采样时间 62.5 ns

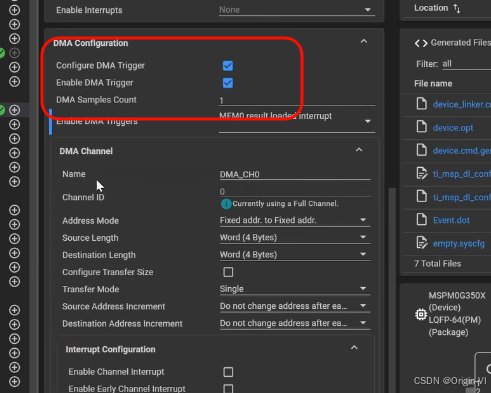

DMA 配置

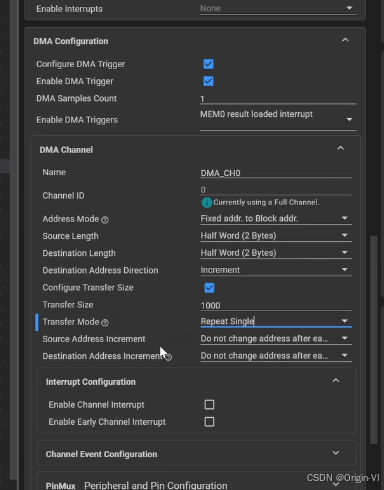

• Address mode 选择 fixed to block
• 选择半字节 Half Word
• Transfer Size: 1000 个之后中断
• Transfer Mode: Repeat Single，传 1000 次之后回到开头？
• 起点终点不能动

使用 定时器触发

ADC 配置

• Conversion Mode: Single
• Enable Repeat Mode
• Triuggler Source: Event 触发
  Advanced Configureation
• Power Down Mode: Manual
• Interrupt Configuration: DMA done
  DMA Configuration

  开定时器
• Timer Clock Source: BUSCLK
• Timer Mode: Periodic Down Counting
• Event Configuration: Event 1 Publisher Channel ID; Zero Event
• 修改 ADC12 的 Event Configuration：Event Subscriber Channel ID
• 在 ADC 的 Sampling Mode Condiguration / ADC Conversion Memory Configurations / Optional Configuration / Trigger Mode 改成 Valid Trigger will step to …

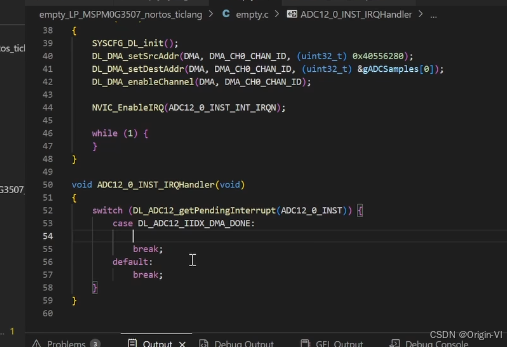

用 adc_max_freq_dma 例程 进行编写

1. 设置 DMA 起始寄存器的地址 和 目标寄存器的地址
2. 使能 DMA 通道
3. 使能 ADC 中断
4. 编写中断回调函数：停止定时器，打开定时器
5. 不用标志位

   之后只要更改定时器的 Desired Timer Period，定时器原来频率 1MHz

如何实现 4M 采样率

• Enable Repeat Mode
• 软件触发
• DMA 传输

多通道单次转换

多通道连续转换

必须用 FIFO

注

• __WFE() 是 wait for event，让处理器进入 低功耗等待状态 ，直到发生某个事件（event）为止。一旦发生中断或设置了 event flag，MCU 就会从等待中恢复。
• __BKPT() 软件断点
