建筑设计告别低效返工！一文揭秘达索 CATIA 数字孪生提效逻辑

传统建筑设计流程中，由于各专业独立工作、沟通不畅、以及二维图纸和静态三维模型在可视化方面的局限性，导致返工频繁，这不仅耗费了大量时间和金钱，更可能影响项目质量和交付周期。达索3DE CATIA，作为3DEXPERIENCE平台的核心应用之一，通过其独特的数字孪生技术，为这些问题提供了颠覆性的解决方案。

传统建筑设计的痛点：

1. 沟通不畅导致误解： 建筑师、结构工程师、机电工程师、业主、施工方等各方基于不同的软件和沟通方式，容易产生信息不对称和理解偏差，导致设计意图无法精准传达，最终引发变更。

2. 可视化差导致决策滞后： 二维图纸难以直观展现复杂空间关系和设计细节，而静态三维模型又无法实时更新和多视角审阅。这使得各方难以在设计初期发现潜在问题，决策往往滞后，待施工阶段才发现问题时，修改成本已高得惊人。

3. 信息孤岛导致数据冗余与不一致： 各专业独立建模，数据无法有效共享和集成，导致信息孤岛，数据冗余，甚至出现不同版本的数据不一致，为后续的BIM协作和数字交付埋下隐患。

4. 设计变更成本高昂： 由于上述问题，设计变更在所难免。一旦变更发生在施工阶段，往往需要拆除、重建，造成巨大的材料、人工和时间浪费。

3DE CATIA 数字孪生：不止是BIM，更是全生命周期集成

3DE CATIA 的数字孪生，超越了传统的BIM（建筑信息模型）概念，它不仅仅是一个三维模型，更是一个活的、动态的、可交互的虚拟建筑副本。它将建筑的几何信息、材料属性、性能数据、施工工序乃至运营维护信息等整合于一个统一的平台之上。其提效逻辑主要体现在以下几个方面：

1. 统一数据源，消除信息孤岛：

Ø 3DE CATIA 将所有专业（建筑、结构、机电、景观等）的设计数据集中存储于3DEXPERIENCE平台。这意味着所有参与者都在同一个“真实”的数据模型上工作，任何修改都会实时反映，确保信息的唯一性和一致性。

Ø 提效体现： 避免了传统模式下不同专业间文件传输、格式转换和数据校验的繁琐过程，大幅减少了因数据不一致导致的返工。

2. 高级参数化建模与设计意图驱动：

Ø CATIA 以其强大的参数化和关联性设计能力闻名。在建筑设计中，这意味着建筑元素（墙、梁、柱、幕墙系统等）不仅仅是静态几何体，更是具有智能属性和关联关系的对象。当某个参数发生变化时，与之关联的其他元素也会自动调整。

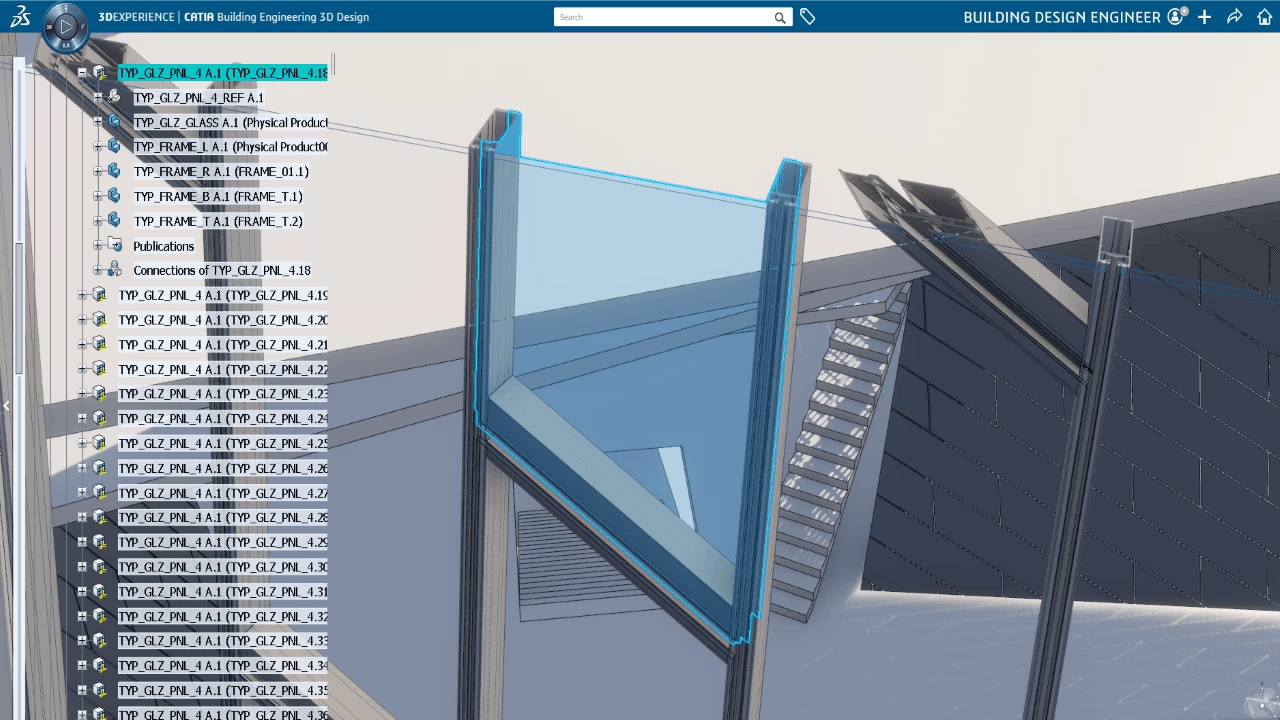

Ø 提效体现： 在设计初期，可以快速迭代不同的设计方案，通过修改少量参数即可实现整体布局或局部细节的调整。例如，更改一个幕墙单元的尺寸，整个幕墙系统都会自动适配，极大缩短了设计修改的时间。

3. 沉浸式实时可视化与多方协同审核：

Ø 3DE CATIA 提供了极致的实时渲染和可视化能力，可以将设计方案以照片级的效果呈现。结合虚拟现实（VR）/增强现实（AR）技术，业主和各方可以在虚拟环境中“漫游”建筑，身临其境地体验设计效果。

Ø 提效体现：

l 早期发现问题： 各方在设计初期就能直观地看到设计效果、空间布局、材料质感等，更容易发现设计缺陷或潜在冲突（例如管道碰撞），从而在纸面阶段就解决问题，避免施工后的高昂修改成本。

l 高效协同决策： 业主、设计师、工程师可以在同一虚拟模型上进行实时批注、讨论和修改，大大缩短了决策周期，避免了因理解偏差造成的反复修改。

l 降低沟通成本： 告别冗长复杂的图纸解读会议，通过直观的视觉交流，让非专业人士也能快速理解设计意图。

4. 智能冲突检测与自动修复：

Ø 在数字孪生模型中，3DE CATIA 可以实时进行冲突检测，例如结构构件与机电管道的碰撞，或者不同专业构件之间的空间冲突。

Ø 提效体现： 提前预警并定位设计冲突点，设计师可以及时进行调整，避免了施工现场发现冲突再返工的局面，确保了设计的可施工性。

5. 设计-施工-运营的全生命周期打通：

Ø 3DE CATIA 不仅仅停留在设计阶段，其数字孪生模型可以延伸至施工管理和运营维护阶段。施工方可以直接利用设计模型进行施工模拟、进度管理和构件预制。

Ø 提效体现：

l 施工优化： 通过虚拟施工模拟，优化施工流程，发现潜在的施工难题，减少现场错误。

l 预制装配： 基于精确的数字模型进行工厂预制，提高施工效率和质量。

l 运营维护： 数字孪生模型可作为未来建筑运营维护的资产管理平台，记录设备信息、维护历史，提升运营效率。

地标建筑案例：如何实现设计方案实时预览与协同优化

以一个复杂形态的地标性博物馆项目为例，阐述3DE CATIA 数字孪生如何降低设计变更成本：

项目背景： 该博物馆拥有独特的流线型外观，复杂的曲面幕墙系统，以及大跨度空间结构。传统设计方法中，曲面造型的精确表达、幕墙与主体结构的协调、以及多专业管线在有限空间内的排布，都是巨大的挑战。

3DE CATIA 应用实践：

1. 概念设计阶段：极致的形态探索与实时反馈

Ø 建筑师在3DE CATIA 中利用其高级曲面建模工具，快速创建并迭代数十种流线型方案。参数化能力允许他们通过调整少量控制点或参数，实时改变整个建筑的形态和曲面光影效果。

Ø 实时预览与协同： 业主和设计团队通过VR设备进入到虚拟博物馆中，360度审视每个设计方案。他们可以实时评论和提出修改意见，例如“这个曲面是否可以更平滑？”、“入口处的挑檐再延伸一些”。这些意见会立刻反馈到设计模型中，设计师在几分钟内即可完成修改并再次展示，大大缩短了概念方案的反馈周期，确保业主满意度。

Ø 提效结果： 传统方式下，每次形态修改可能需要数天乃至数周的建模和渲染时间。而3DE CATIA 的实时性使得设计决策在早期阶段就能迅速达成共识，避免了后期因概念不符而推倒重来的风险。

2. 深化设计阶段：多专业协同与冲突预警

Ø 结构工程师、机电工程师、幕墙工程师同步在3DE CATIA 的统一平台上进行深化设计。当建筑师调整曲面造型时，关联的结构系统和幕墙分格会根据预设的参数化规则自动调整。

Ø 智能冲突检测： 系统会自动检测结构梁柱与机电设备、管道、风道之间的空间冲突，并在模型中高亮显示。例如，当机电工程师尝试在某个区域布置管道时，如果与结构构件发生碰撞，系统会立即报警。

Ø 协同优化： 各专业团队可以直接在模型上进行沟通和协作，例如，机电工程师发现碰撞，会立即与结构工程师协商，共同调整管线路径或结构局部，确保管线顺畅且不影响结构安全。这些优化都是在虚拟环境中完成，无需等到施工现场。

Ø 提效结果： 传统方式下，这些冲突往往要等到施工图阶段甚至施工现场才被发现，届时修改难度大，成本极高。3DE CATIA 的提前预警和协同优化，使得在设计阶段就能解决绝大部分冲突，大大降低了施工阶段的变更成本。

3. 施工准备阶段：精确预制与施工模拟

Ø 基于3DE CATIA 的精确数字孪生模型，幕墙供应商可以进行高精度的面板预制和加工。即使是复杂曲面面板，也能确保与主体结构的完美契合。

Ø 施工模拟： 施工方可以利用数字孪生进行虚拟施工模拟，预演吊装路径、施工顺序、场地布置等，发现潜在的施工难题，并提前制定解决方案。

Ø 提效结果： 传统方式下，复杂曲面幕墙的加工和安装误差可能导致现场大量返工。3DE CATIA 的精确模型和施工模拟，确保了预制构件的准确性，减少了现场切割、修补和返工，缩短了施工周期，降低了施工成本。

总结：

达索3DE CATIA 的数字孪生技术，通过构建一个单一、权威、实时的虚拟建筑副本，彻底改变了传统建筑设计中因沟通不畅和可视化差导致的返工问题。它不仅仅是一个设计工具，更是一个跨专业、全生命周期的协同平台。通过以下核心能力：

统一数据源： 确保信息的唯一性和一致性。

高级参数化： 实现快速迭代和智能修改。

沉浸式可视化： 促进直观沟通和早期决策。

智能冲突检测： 提前发现并解决潜在问题。

全生命周期集成： 打通设计、施工和运营数据流。

最终，3DE CATIA 帮助建筑行业告别低效返工，实现设计方案的实时预览与协同优化，大幅降低设计变更成本，提升项目效率和质量，为未来的智能建造和智慧城市奠定了坚实的基础。
