LinkedHashMap

一、概述

public class LinkedHashMap<K,V>
    extends HashMap<K,V>
    implements Map<K,V>

它是一个将所有Entry节点链入一个双向链表的HashMap。

HashMap是无序的，也就是说，迭代HashMap所得到的元素顺序并不是它们最初放置到HashMap的顺序。HashMap的这一缺点往往会造成诸多不便，因为在有些场景中，我们确需要用到一个可以保持插入顺序的Map。

与HashMap基本类似，只是在细节实现上稍有不同。因为它额外维护了一个双向链表用于保持迭代顺序。所以，LinkedHashMap可以很好的支持LRU算法。

特别地，该迭代顺序可以是插入顺序，也可以是访问顺序。因此，根据链表中元素的顺序可以将LinkedHashMap分为：保持插入顺序的LinkedHashMap 和 保持访问顺序的LinkedHashMap，其中LinkedHashMap的默认实现是按插入顺序排序的。

HashMap：

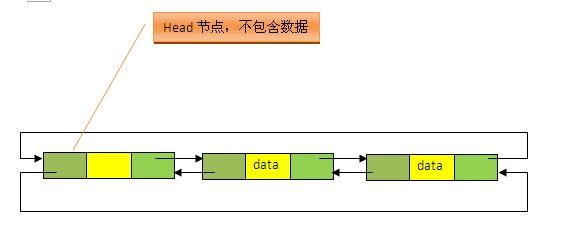

双向链表：

结合：

HashMap与LinkedHashMap的Entry结构示意图如下图所示：

由于LinkedHashMap是HashMap的子类，所以LinkedHashMap自然会拥有HashMap的所有特性。比如，LinkedHashMap也最多只允许一条Entry的键为Null(多条会覆盖)，但允许多条Entry的值为Null。此外，LinkedHashMap 也是 Map 的一个非同步的实现。

二、JDK 中的定义

public class LinkedHashMap<K,V>
    extends HashMap<K,V>
    implements Map<K,V>
{......}

1、成员变量定义

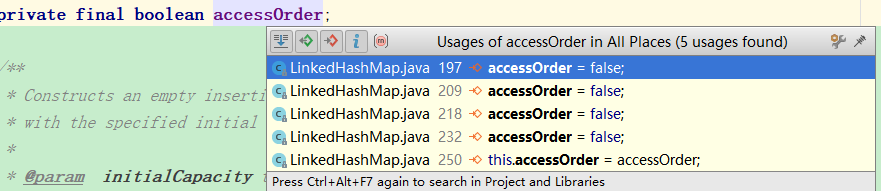

　　与HashMap相比，LinkedHashMap增加了两个属性用于保证迭代顺序，分别是 双向链表头结点header 和 标志位accessOrder (值为true时，表示按照访问顺序迭代；值为false时，表示按照插入顺序迭代)。默认插入顺序



    /**
     * The head of the doubly linked list.
     */
    private transient Entry<K,V> header;  // 双向链表的表头元素

    /**
     * The iteration ordering method for this linked hash map: <tt>true</tt>
     * for access-order, <tt>false</tt> for insertion-order.
     *
     * @serial
     */
    private final boolean accessOrder;  //true表示按照访问顺序迭代，false时表示按照插入顺序

2、方法成员的定义

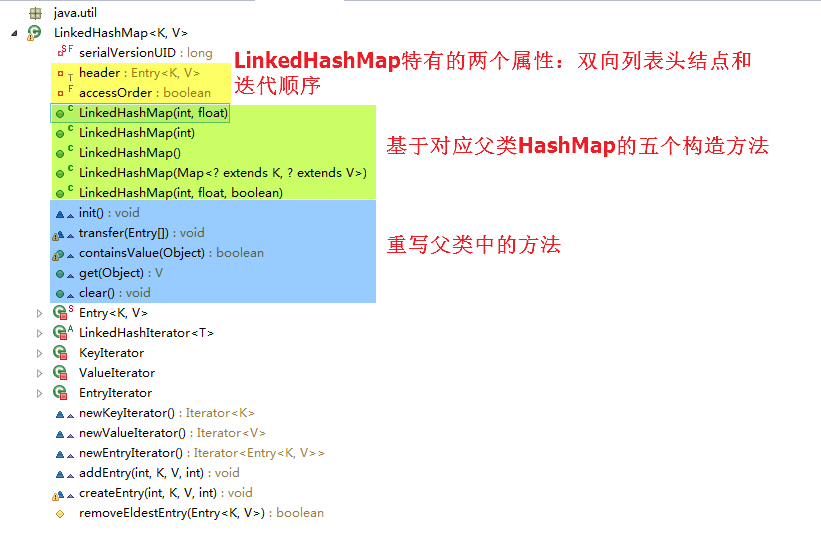

从下图我们可以看出，LinkedHashMap中并增加没有额外方法。也就是说，LinkedHashMap与HashMap在操作上大致相同，只是在实现细节上略有不同罢了。

3、LinkedHashMapEntry

LinkedHashMap中的Entry增加了两个指针 before 和 after，它们分别用于维护双向链接列表。特别需要注意的是，next用于维护HashMap各个桶中Entry的连接顺序，before、after用于维护Entry插入的先后顺序的.

 /**
     * LinkedHashMap entry.
     */
    private static class LinkedHashMapEntry<K,V> extends HashMapEntry<K,V> {
        // These fields comprise the doubly linked list used for iteration.
        LinkedHashMapEntry<K,V> before, after;

        LinkedHashMapEntry(int hash, K key, V value, HashMapEntry<K,V> next) {
            super(hash, key, value, next);
        }
...}

三、LinkedHashMap 与 LRU(Least recently used，最近最少使用)算法

1、LinkedHashMap区别于HashMap最大的一个不同点是，前者是有序的，而后者是无序的。为此，LinkedHashMap增加了两个属性用于保证顺序，分别是双向链表头结点header和标志位accessOrder。

header是LinkedHashMap所维护的双向链表的头结点，而accessOrder用于决定具体的迭代顺序。

2、put操作与标志位accessOrder

当要put进来的Entry的key在哈希表中已经在存在时，会调用Entry的recordAccess方法；当该key不存在时，则会调用addEntry方法将新的Entry插入到对应桶的单链表的头部


 /**
    * This method is invoked by the superclass whenever the value
    * of a pre-existing entry is read by Map.get or modified by Map.set.
    * If the enclosing Map is access-ordered, it moves the entry
    * to the end of the list; otherwise, it does nothing.
    */
    void recordAccess(HashMap<K,V> m) {
        LinkedHashMap<K,V> lm = (LinkedHashMap<K,V>)m;
        //如果链表中元素按照访问顺序排序，则将当前访问的Entry移到双向循环链表的尾部，
        //如果是按照插入的先后顺序排序，则不做任何事情。
        if (lm.accessOrder) {
            lm.modCount++;
            //移除当前访问的Entry
            remove();
            //将当前访问的Entry插入到链表的尾部
            addBefore(lm.header);
          }
      }

当accessOrder为true时，get方法和put方法都会调用recordAccess方法使得最近使用的Entry移到双向链表的末尾。

3、get操作与标志位accessOrder

在LinkedHashMap中进行读取操作时，一样也会调用recordAccess方法。

 public V get(Object key) {
        // 根据key获取对应的Entry，若没有这样的Entry，则返回null
        Entry<K,V> e = (Entry<K,V>)getEntry(key);
        if (e == null)      // 若不存在这样的Entry，直接返回
            return null;
        e.recordAccess(this);
        return e.value;
    }

LinkedListMap与LRU小结：　

使用LinkedHashMap实现LRU的必要前提是将accessOrder标志位设为true以便开启按访问顺序排序的模式。我们可以看到，无论是put方法还是get方法，都会导致目标Entry成为最近访问的Entry，因此就把该Entry加入到了双向链表的末尾：get方法通过调用recordAccess方法来实现；put方法在覆盖已有key的情况下，也是通过调用recordAccess方法来实现，在插入新的Entry时，则是通过createEntry中的addBefore方法来实现。这样，我们便把最近使用的Entry放入到了双向链表的后面。多次操作后，双向链表前面的Entry便是最近没有使用的，这样当节点个数满的时候，删除最前面的Entry(head后面的那个Entry)即可，因为它就是最近最少使用的Entry。
---------------------

四、 使用LinkedHashMap实现LRU算法

　如下所示，笔者使用LinkedHashMap实现一个符合LRU算法的数据结构，该结构最多可以缓存6个元素，但元素多余六个时，会自动删除最近最久没有被使用的元素，如下所示：

 public class LRU<K,V> extends LinkedHashMap<K, V> implements Map<K, V>{

    private static final long serialVersionUID = 1L;

    public LRU(int initialCapacity,
             float loadFactor,
                        boolean accessOrder) {
        super(initialCapacity, loadFactor, accessOrder);
    }

    /**
     * @description 重写LinkedHashMap中的removeEldestEntry方法，当LRU中元素多余6个时，
     *              删除最不经常使用的元素
     * @author rico
     * @created 2017年5月12日 上午11:32:51
     * @param eldest
     * @return
     * @see java.util.LinkedHashMap#removeEldestEntry(java.util.Map.Entry)
     */
    @Override
    protected boolean removeEldestEntry(java.util.Map.Entry<K, V> eldest) {
        // TODO Auto-generated method stub
        if(size() > 6){
            return true;
        }
        return false;
    }

    public static void main(String[] args) {

        LRU<Character, Integer> lru = new LRU<Character, Integer>(
                16, 0.75f, true);

        String s = "abcdefghijkl";
        for (int i = 0; i < s.length(); i++) {
            lru.put(s.charAt(i), i);
        }
        System.out.println("LRU中key为h的Entry的值为： " + lru.get('h'));
        System.out.println("LRU的大小 ：" + lru.size());
        System.out.println("LRU ：" + lru);
    }
}

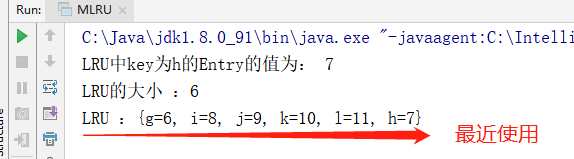

下图是程序的运行结果：

五、有序性原理分析

LinkedHashMap 增加了双向链表头结点header 和 标志位accessOrder两个属性用于保证迭代顺序。但是要想真正实现其有序性，还差临门一脚，那就是重写HashMap 的迭代器，其源码实现如下：

private abstract class LinkedHashIterator<T> implements Iterator<T> {
    Entry<K,V> nextEntry    = header.after;
    Entry<K,V> lastReturned = null;

    /**
     * The modCount value that the iterator believes that the backing
     * List should have.  If this expectation is violated, the iterator
     * has detected concurrent modification.
     */
    int expectedModCount = modCount;

    public boolean hasNext() {         // 根据双向列表判断
            return nextEntry != header;
    }

    public void remove() {
        if (lastReturned == null)
        throw new IllegalStateException();
        if (modCount != expectedModCount)
        throw new ConcurrentModificationException();

            LinkedHashMap.this.remove(lastReturned.key);
            lastReturned = null;
            expectedModCount = modCount;
    }

    Entry<K,V> nextEntry() {        // 迭代输出双向链表各节点
        if (modCount != expectedModCount)
        throw new ConcurrentModificationException();
            if (nextEntry == header)
                throw new NoSuchElementException();

            Entry<K,V> e = lastReturned = nextEntry;
            nextEntry = e.after;
            return e;
    }
}

// Key 迭代器，KeySet
private class KeyIterator extends LinkedHashIterator<K> {
    public K next() { return nextEntry().getKey(); }
}

   // Value 迭代器，Values(Collection)
private class ValueIterator extends LinkedHashIterator<V> {
    public V next() { return nextEntry().value; }
}

// Entry 迭代器，EntrySet
private class EntryIterator extends LinkedHashIterator<Map.Entry<K,V>> {
    public Map.Entry<K,V> next() { return nextEntry(); }
}

 从上述代码中我们可以知道，LinkedHashMap重写了HashMap 的迭代器，它使用其维护的双向链表进行迭代输出。
