Linux 下 Epoll 机制概述

在深入系统的学习Handler的时候，我们接触到了Looper之所以死循环不会导致CPU使用率过高，是因为使用了Linux下的epoll机制。

Android的应用层通过Message.java实现队列，利用管道和epoll机制实现线程状态的管理，配合起来实现了Android主线程的消息队列模型。

本文参考链接：

深入理解 Epoll：https://zhuanlan.zhihu.com/p/93609693

一、Epoll介绍

Epoll是linux2.6内核的一个新的系统调用，Epoll在设计之初，就是为了替代select，Epoll线性复杂度的模型，epoll的时间复杂度为O(1), 也就意味着，Epoll在高并发场景，随着文件描述符的增长，有良好的可扩展性。

select 和 poll 监听文件描述符list，进行一个线性的查找 O(n)
epoll: 使用了内核文件级别的回调机制O(1)

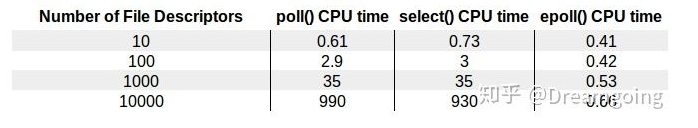

下图展示了文件描述符的量级和CPU耗时：

/proc/sys/fs/epoll/max_user_watches

表示用户能注册到epoll实例中的最大文件描述符的数量限制。

关键函数

epoll_create1: 创建一个epoll实例，文件描述符

epoll_ctl: 将监听的文件描述符添加到epoll实例中，实例代码为将标准输入文件描述符添加到epoll中

epoll_wait: 等待epoll事件从epoll实例中发生， 并返回事件以及对应文件描述符l

epoll 关键的核心数据结构如下：

typedef union epoll_data {
  void *ptr;
  int fd;
  uint32_t u32;
  uint64_t u64;
} epoll_data_t;

struct epoll_event {
  uint32_t events;  /* Epoll events */
  epoll_data_t data;    /* User data variable */
};

边沿触发vs水平触发

epoll事件有两种模型，边沿触发：edge-triggered (ET)， 水平触发：level-triggered (LT)。

水平触发(level-triggered)：

socket接收缓冲区不为空 有数据可读 读事件一直触发
socket发送缓冲区不满 可以继续写入数据 写事件一直触发
边沿触发(edge-triggered)：

socket的接收缓冲区状态变化时触发读事件，即空的接收缓冲区刚接收到数据时触发读事件
socket的发送缓冲区状态变化时触发写事件，即满的缓冲区刚空出空间时触发读事件
边沿触发仅触发一次，水平触发会一直触发。

事件宏

EPOLLIN ： 表示对应的文件描述符可以读（包括对端SOCKET正常关闭）；
EPOLLOUT： 表示对应的文件描述符可以写；
EPOLLPRI： 表示对应的文件描述符有紧急的数据可读（这里应该表示有带外数据到来）；
EPOLLERR： 表示对应的文件描述符发生错误；
EPOLLHUP： 表示对应的文件描述符被挂断；
EPOLLET： 将 EPOLL设为边缘触发(Edge Triggered)模式（默认为水平触发），这是相对于水平触发(Level Triggered)来说的。
EPOLLONESHOT： 只监听一次事件，当监听完这次事件之后，如果还需要继续监听这个socket的话，需要再次把这个socket加入到EPOLL队列里
libevent 采用水平触发， nginx 采用边沿触发。

代码


　　　　　　 #define MAX_EVENTS 10
　　　　　　 struct epoll_event ev, events[MAX_EVENTS];
           int listen_sock, conn_sock, nfds, epollfd;

           /* Code to set up listening socket, 'listen_sock',
              (socket(), bind(), listen()) omitted */

           // 创建epoll实例
           epollfd = epoll_create1(0);

           if (epollfd == -1) {
               perror("epoll_create1");
               exit(EXIT_FAILURE);
           }

           // 将监听的端口的socket对应的文件描述符添加到epoll事件列表中
           ev.events = EPOLLIN;
           ev.data.fd = listen_sock;
           if (epoll_ctl(epollfd, EPOLL_CTL_ADD, listen_sock, &ev) == -1) {
               perror("epoll_ctl: listen_sock");
               exit(EXIT_FAILURE);
           }

           for (;;) {
               // epoll_wait 阻塞线程，等待事件发生
               nfds = epoll_wait(epollfd, events, MAX_EVENTS, -1);
               if (nfds == -1) {
                   perror("epoll_wait");
                   exit(EXIT_FAILURE);
               }

               for (n = 0; n < nfds; ++n) {
                   if (events[n].data.fd == listen_sock) {
                       // 新建的连接
                       conn_sock = accept(listen_sock,
                                          (struct sockaddr *) &addr, &addrlen);
                       // accept 返回新建连接的文件描述符
                       if (conn_sock == -1) {
                           perror("accept");
                           exit(EXIT_FAILURE);
                       }
                       setnonblocking(conn_sock);
                       // setnotblocking 将该文件描述符置为非阻塞状态

                       ev.events = EPOLLIN | EPOLLET;
                       ev.data.fd = conn_sock;
                       // 将该文件描述符添加到epoll事件监听的列表中，使用ET模式
                       if (epoll_ctl(epollfd, EPOLL_CTL_ADD, conn_sock,
                                   &ev) == -1)
                           perror("epoll_ctl: conn_sock");
                           exit(EXIT_FAILURE);
                       }
                   } else {
                       // 使用已监听的文件描述符中的数据
                       do_use_fd(events[n].data.fd);
                   }
               }
           }

性能测试

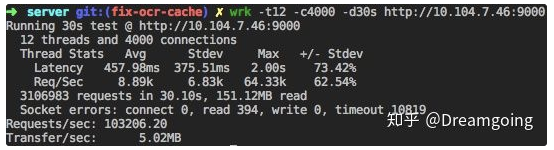

使用了wrk测试工具, 测试了epoll事件驱动的简单的http server。

二、Epoll高效原理

Epoll在linux内核中源码主要为 eventpoll.c 和 eventpoll.h 主要位于fs/eventpoll.c 和 include/linux/eventpool.h, 具体可以参考linux3.16，下述为部分关键数据结构摘要, 主要介绍epitem 红黑树节点 和eventpoll 关键入口数据结构，维护着链表头节点ready list header和红黑树根节点RB-Tree root。

/*
 * Each file descriptor added to the eventpoll interface will
 * have an entry of this type linked to the "rbr" RB tree.
 * Avoid increasing the size of this struct, there can be many thousands
 * of these on a server and we do not want this to take another cache line.
 */
struct epitem {
    union {
        /* RB tree node links this structure to the eventpoll RB tree */
        struct rb_node rbn;
        /* Used to free the struct epitem */
        struct rcu_head rcu;
    };

    /* List header used to link this structure to the eventpoll ready list */
    struct list_head rdllink;

    /*
     * Works together "struct eventpoll"->ovflist in keeping the
     * single linked chain of items.
     */
    struct epitem *next;

    /* The file descriptor information this item refers to */
    struct epoll_filefd ffd;

    /* Number of active wait queue attached to poll operations */
    int nwait;

    /* List containing poll wait queues */
    struct list_head pwqlist;

    /* The "container" of this item */
    struct eventpoll *ep;

    /* List header used to link this item to the "struct file" items list */
    struct list_head fllink;

    /* wakeup_source used when EPOLLWAKEUP is set */
    struct wakeup_source __rcu *ws;

    /* The structure that describe the interested events and the source fd */
    struct epoll_event event;
};

/*
 * This structure is stored inside the "private_data" member of the file
 * structure and represents the main data structure for the eventpoll
 * interface.
 */
struct eventpoll {
    /* Protect the access to this structure */
    spinlock_t lock;

    /*
     * This mutex is used to ensure that files are not removed
     * while epoll is using them. This is held during the event
     * collection loop, the file cleanup path, the epoll file exit
     * code and the ctl operations.
     */
    struct mutex mtx;

    /* Wait queue used by sys_epoll_wait() */
    wait_queue_head_t wq;

    /* Wait queue used by file->poll() */
    wait_queue_head_t poll_wait;

    /* List of ready file descriptors */
    struct list_head rdllist;

    /* RB tree root used to store monitored fd structs */
    struct rb_root rbr;

    /*
     * This is a single linked list that chains all the "struct epitem" that
     * happened while transferring ready events to userspace w/out
     * holding ->lock.
     */
    struct epitem *ovflist;

    /* wakeup_source used when ep_scan_ready_list is running */
    struct wakeup_source *ws;

    /* The user that created the eventpoll descriptor */
    struct user_struct *user;

    struct file *file;

    /* used to optimize loop detection check */
    int visited;
    struct list_head visited_list_link;
};

epoll使用RB-Tree红黑树去监听并维护所有文件描述符，RB-Tree的根节点。调用epoll_create时，内核除了帮我们在epoll文件系统里建了个file结点，在内核cache里建了个 红黑树 用于存储以后epoll_ctl传来的socket外，还会再建立一个list链表，用于存储准备就绪的事件.当epoll_wait调用时，仅仅观察这个list链表里有没有数据即可。有数据就返回，没有数据就sleep，等到timeout时间到后即使链表没数据也返回。所以，epoll_wait非常高效。而且，通常情况下即使我们要监控百万计的句柄，大多一次也只返回很少量的准备就绪句柄而已，所以，epoll_wait仅需要从内核态copy少量的句柄到用户态而已.

那么，这个准备就绪list链表是怎么维护的呢？

当我们执行epoll_ctl时，除了把socket放到epoll文件系统里file对象对应的红黑树上之外，还会给内核中断处理程序注册一个回调函数，告诉内核，如果这个句柄的中断到了，就把它放到准备就绪list链表里。所以，当一个socket上有数据到了，内核在把网卡上的数据copy到内核中后就来把socket插入到准备就绪链表里了。

epoll相比于select并不是在所有情况下都要高效，例如在如果有少于1024个文件描述符监听，且大多数socket都是出于活跃繁忙的状态，这种情况下，select要比epoll更为高效，因为epoll会有更多次的系统调用，用户态和内核态会有更加频繁的切换。

epoll高效的本质在于：

• 减少了用户态和内核态的文件句柄拷贝
• 减少了对可读可写文件句柄的遍历
• mmap 加速了内核与用户空间的信息传递，epoll是通过内核与用户mmap同一块内存，避免了无谓的内存拷贝
• IO性能不会随着监听的文件描述的数量增长而下降
• 使用红黑树存储fd，以及对应的回调函数，其插入，查找，删除的性能不错，相比于hash，不必预先分配很多的空间
