EG2183D 大功率MOS管、IGBT管栅极驱动芯片

1. 特性

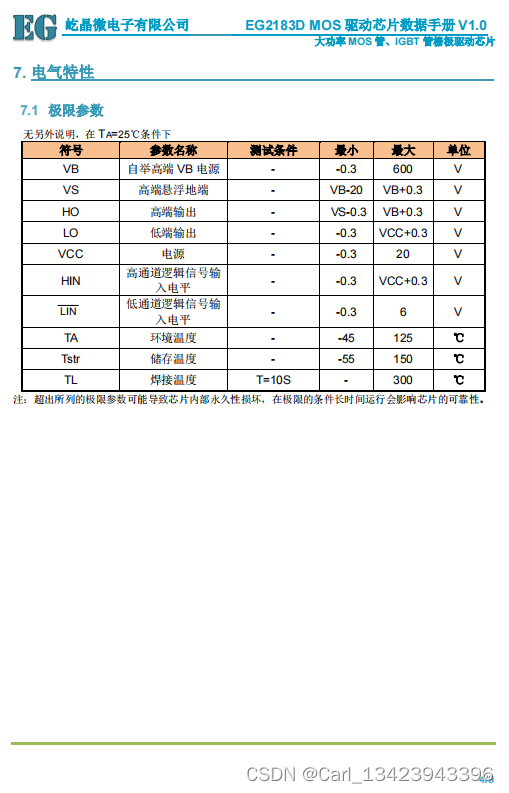

◼ 高端悬浮自举电源设计，耐压可达 600V

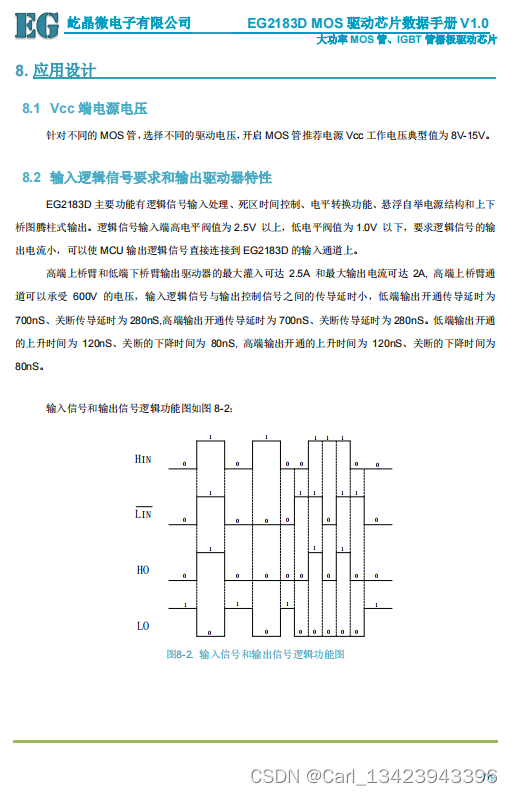

◼ 适应 5V 、 3.3V 输入电压

◼ 最高频率支持 500KHZ

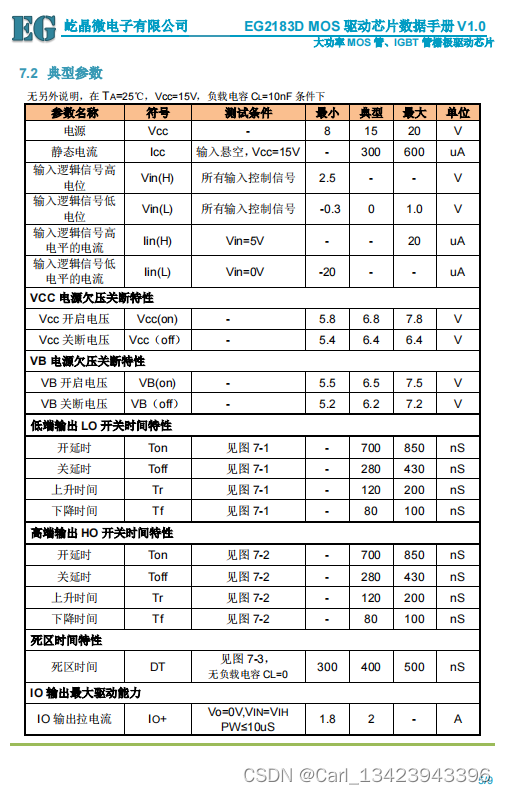

◼ 低端 VCC 电压范围 8V-20V

◼ 输出电流能力 I O +/- 2A/2.5A

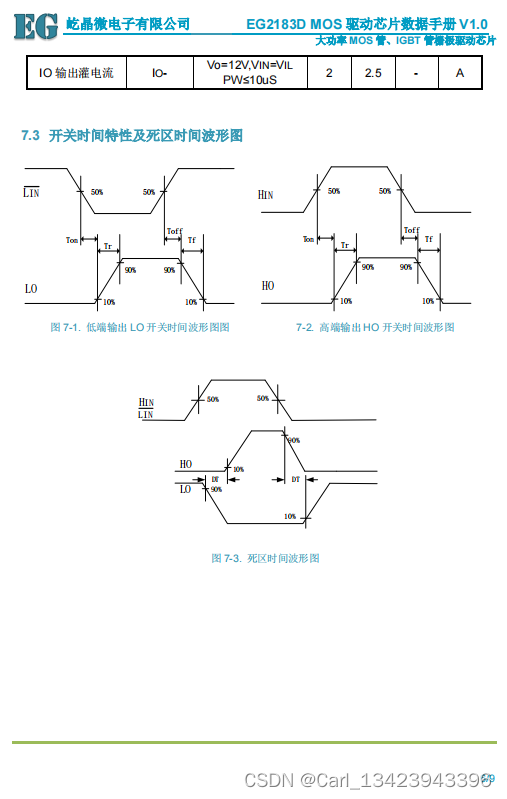

◼ 内建死区控制电路

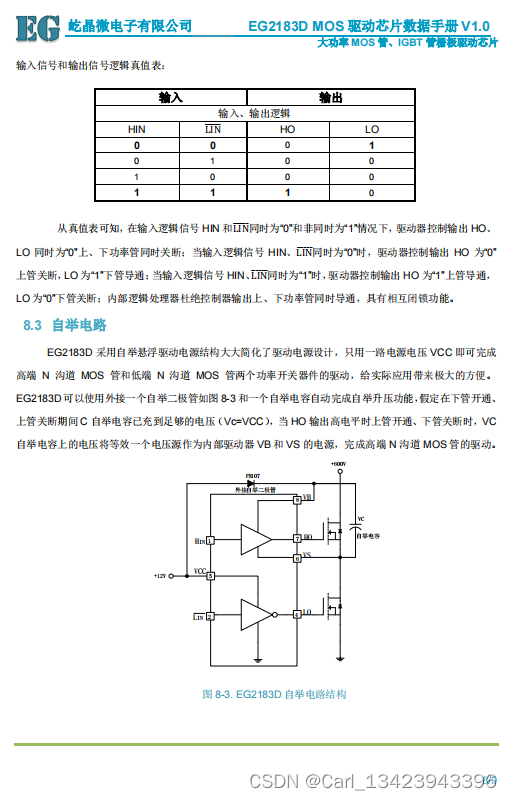

◼ 自带闭锁功能，彻底杜绝上、下管输出同时导通

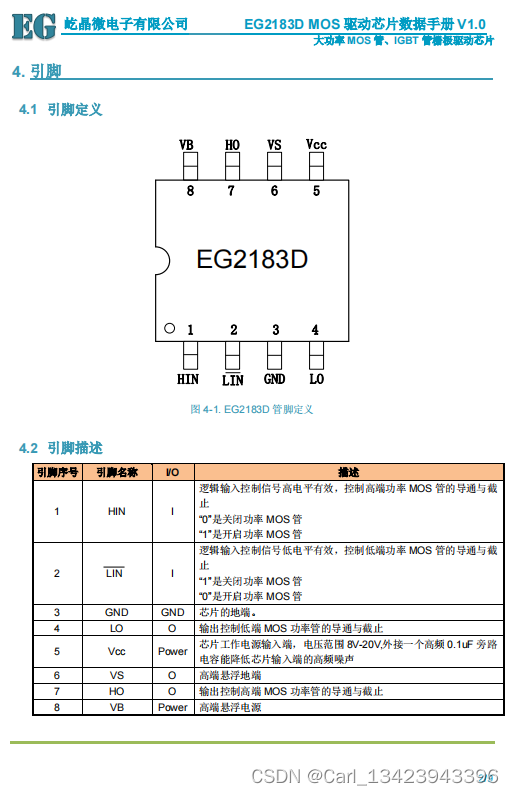

◼ HIN 输入通道高电平有效，控制高端 HO 输出

◼ LIN 输入通道低电平有效，控制低端 LO 输出

◼ 外围器件少

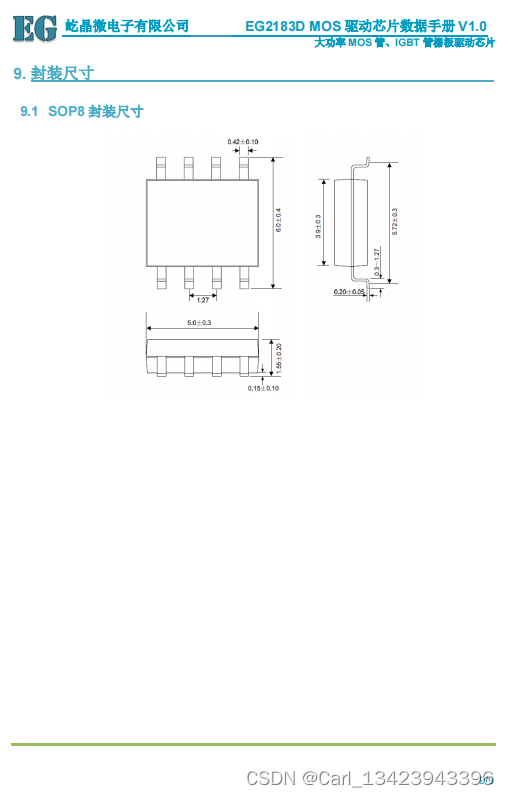

◼ 封装形式：SOP8

◼ 无铅无卤符合 ROHS 标准

2. 描述

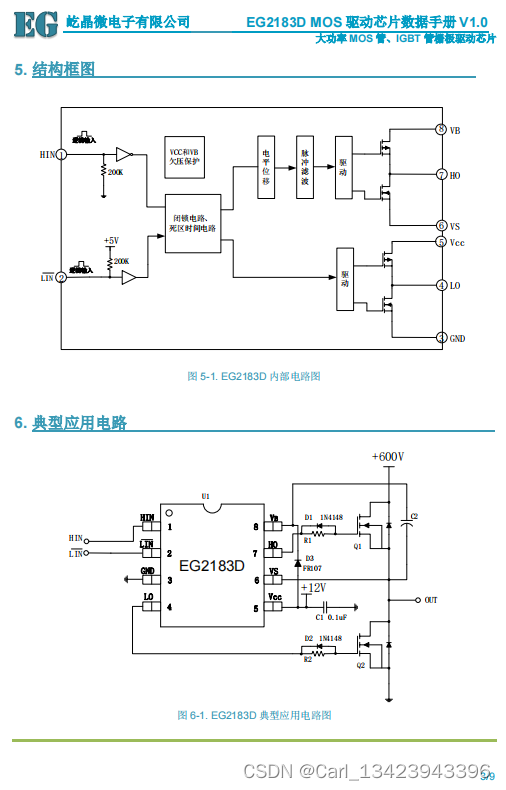

EG2183D 是一款高性价比的大功率 MOS 管、 IGBT 管栅极驱动专用芯片，内部集成了逻辑信号输入处理电路、死区时控制电路、闭锁电路、电平位移电路、脉冲滤波电路及输出驱动电路，专用于无刷电机控制器中的驱动电路。

EG2183D 高端的工作电压可达 600V ，低端 Vcc 的电源电压范围宽 8V ～ 20V ，静态功耗小于 300uA 。该芯片具有闭锁功能防止输出功率管同时导通，输入通道 HIN 内建了一个 200K 下拉电阻， LIN 内建了上拉 5V 高电位 , 在输入悬空时使上、下功率 MOS 管处于关闭状态 , 输出电流能力 I O +/- 2/2.5A ，采用 SOP8封装。

3. 应用领域

◼ 移动电源高压快充开关电源

◼ 电动车控制器

◼ 变频水泵控制器

◼ 600V 降压型开关电源

◼ 无刷电机驱动器

◼ 高压 Class-D 类功放
