第 28 章 LCD—液晶显示中英文（附个人遇到的一些问题）

已于 2022-07-08 17:46:14 修改
阅读量1.8k 收藏 1
点赞数
文章标签： 单片机 stm32
于 2022-07-07 17:15:04 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/C_say_easy_to_me/article/details/125663037
版权

28.1 字符编码

1.1 ASCII 编码 1.2 中文编码

1.2.1 GB2312 标准

1.2.1.1 区位码

1.2.2 GBK 编码

1.2.3 GB18030

1.2.4 Big5 编码

1.3 Unicode 字符集和编码

1.3.1 UTF-32

1.3.2 UTF-16

1.3.3 UTF-8

1.4 BOM

28.2 什么是字模？

2.1 字模的构成

2.2 字模显示原理

2.3 如何制作字模

(1) 配置字模格式

(2) 生成 GB2312 字模

2.4 字模寻址公式

2.5 存储字模文件

28.3 各种模式的液晶显示字符实验

3.1 硬件设计

3.2 显示 ASCII 编码的字符

3.2.1 编程要点

(1) 获取字模数据；

(2) 根据字模格式，编写液晶显示函数；

(3) 编写测试程序，控制液晶英文。

3.2.2 代码分析

1.ASCII 字模数据

2.管理英文字模的结构体

3.切换字体

4.ASCII 字符显示函数

(1) 输入参数

(2) 根据字符计算字模的数组偏移

(3) 设置显示窗口并发送显示命令

(4) 行循环与列循环

5.显示字符串

6.清除屏幕字符

7.显示 ASCII 码示例

3.3 显示 GB2312 编码的字符

3.3.1 编程要点

(1) 获取字模数据；

(2) 根据字模格式，编写液晶显示函数；

(3) 编写测试程序，控制液晶汉字。

3.3.2 代码分析

1.显示汉字字符

(1) 使用 ILI9341_OpenWindow 和 ILI9341_Write_Cmd 来设置显示窗口并发送显示像素命令。

(2) 使用 GetGBKCode 函数获取字模数据

(3) 遍历像素点。

2.显示中英文字符串

3.获取 SPI-FLASH 中的字模数据

(1) 初始化 SPI 外设

(2) 取出要显示字符的 GB2312 编码的高位字节和低位字节

(3) 根据字符的编码及字模的大小导出的寻址公式

(4) 利用 SPI_FLASH_BufffferRead 函数，从 SPI-FLASH 中读取该字模的数据

(5) 获取到的字模数据存储到 pBuffffer 指针指向的存储空间，显示汉字的函数直接利用它来显示字符。

4.获取 SD 卡中的字模数据

5.显示 GB2312 字符示例

确保以下所有环节都正常:

• SPI-FLASH 或 SD 卡中是否有字库文件？

• 文件存储的位置或路径是否与程序的配置一致？

• 开发环境中的字符编码选项是否与字库的编码一致？

3.4 显示任意大小的字符

3.4.1 编程要点

3.4.2 代码分析

1.缩放字模数据

(1) 输入参数

(2) 计算缩放比例

(3) 检查输入参数

(4) 映射字模

(5) 缩放字符

(6) 缩放结果

2.利用缩放的字模数据显示字符

3.利用缩放的字模显示字符串

4.利用缩放的字模显示示例

main.c

在这里插入代码片#include "bsp_ili9341_lcd.h"
#include "usart.h"
void LCD_Direction_Show(void);
void LCD_Test(void);
void ILI9341_DispStringLine_EN (  uint16_t line,  char * pStr );
void Delay(__IO uint32_t nCount);	 //简单的延时函数
void 										 Printf_Charater								 (void);
extern uint16_t lcdid;
/**
* @brief 主函数
* @param 无
* @retval 无
*/
int main ( void )
{
	//LCD 初始化
	ILI9341_Init ();

	/* USART config */
	USART_Config();

	printf("\r\n ********** 液晶屏中文显示程序（字库在外部FLASH）*********** \r\n");
	printf("\r\n 若汉字显示不正常，请阅读工程中的readme.txt文件说明，根据要求给FLASH重刷字模数据\r\n");

 //其中0、3、5、6 模式适合从左至右显示文字，
 //不推荐使用其它模式显示文字	其它模式显示文字会有镜像效果
 //其中 6 模式为大部分液晶例程的默认显示方向
	ILI9341_GramScan ( 6 );

	Printf_Charater();

	while ( 1 )
	{
		LCD_Test();
	}


}

/* 用于测试各种液晶的函数 */
void LCD_Test(void)
{
	/* 演示显示变量 */
static uint8_t testCNT = 0;
char dispBuff[100];
 testCNT++;
 LCD_SetFont(&Font8x16);
 LCD_SetColors(RED,BLACK);

 ILI9341_Clear(0,0,LCD_X_LENGTH,LCD_Y_LENGTH); /* 清屏，显示全黑 */
 /******** 显示字符串示例 *******/
 ILI9341_DispStringLine_EN_CH(LINE(0),"野火 BH");
 //显示指定大小的字符
 ILI9341_DisplayStringEx(0,1*24,24,24,(uint8_t *)"野火 BH",0);
 ILI9341_DisplayStringEx(2*48,0*48,48,48,(uint8_t *)"野火 BH",0);

 /******** 显示变量示例 *******/
 LCD_SetTextColor(GREEN);
 /* 使用 c 标准库把变量转化成字符串 */
 sprintf(dispBuff,"显示变量： %d ",testCNT);
 LCD_ClearLine(LINE(5)); /* 清除单行文字 */

 /* 然后显示该字符串即可，其它变量也是这样处理 */
 ILI9341_DispStringLine_EN_CH(LINE(5),dispBuff);
 Delay(0xFFFFFF);
 /*... 以下部分省略 */
 }
///*用于测试各种液晶的函数*/
//void LCD_Test(void)
//{
//	/*演示显示变量*/
//	static uint8_t testCNT = 0;
//	char dispBuff[100];
//
//	testCNT++;
//
//	LCD_SetFont(&Font8x16);
//	LCD_SetColors(RED,BLACK);

//  ILI9341_Clear(0,0,LCD_X_LENGTH,LCD_Y_LENGTH);	/* 清屏，显示全黑 */
//	/********显示字符串示例*******/
//  ILI9341_DispStringLine_EN_CH(LINE(0),"野火3.2寸LCD参数：");
//  ILI9341_DispStringLine_EN_CH(LINE(1),"分辨率：240x320 px");
//  if(lcdid == LCDID_ILI9341)
//  {
//    ILI9341_DispStringLine_EN_CH(LINE(2),"ILI9341液晶驱动");
//  }
//  else if(lcdid == LCDID_ST7789V)
//  {
//    ILI9341_DispStringLine_EN_CH(LINE(2),"ST7789V液晶驱动");
//  }
//  ILI9341_DispStringLine_EN_CH(LINE(3),"XPT2046触摸屏驱动");

//	/********显示变量示例*******/
//	LCD_SetTextColor(GREEN);

//	/*使用c标准库把变量转化成字符串*/
//	sprintf(dispBuff,"显示变量： %d ",testCNT);
//  LCD_ClearLine(LINE(5));	/* 清除单行文字 */
//
//	/*然后显示该字符串即可，其它变量也是这样处理*/
//	ILI9341_DispStringLine_EN_CH(LINE(5),dispBuff);

//	/*******显示图形示例******/
//  /* 画直线 */
//
//  LCD_ClearLine(LINE(7));/* 清除单行文字 */
//	LCD_SetTextColor(BLUE);

//  ILI9341_DispStringLine_EN_CH(LINE(7),"画直线：");
//
//	LCD_SetTextColor(RED);
//  ILI9341_DrawLine(50,170,210,230);
//  ILI9341_DrawLine(50,200,210,240);
//
//	LCD_SetTextColor(GREEN);
//  ILI9341_DrawLine(100,170,200,230);
//  ILI9341_DrawLine(200,200,220,240);
//
//	LCD_SetTextColor(BLUE);
//  ILI9341_DrawLine(110,170,110,230);
//  ILI9341_DrawLine(130,200,220,240);
//
//  Delay(0xFFFFFF);
//
//  ILI9341_Clear(0,16*8,LCD_X_LENGTH,LCD_Y_LENGTH-16*8);	/* 清屏，显示全黑 */
//
//
//  /*画矩形*/

//  LCD_ClearLine(LINE(7));	/* 清除单行文字 */
//	LCD_SetTextColor(BLUE);

//  ILI9341_DispStringLine_EN_CH(LINE(7),"画矩形：");

//	LCD_SetTextColor(RED);
//  ILI9341_DrawRectangle(50,200,100,30,1);
//
//	LCD_SetTextColor(GREEN);
//  ILI9341_DrawRectangle(160,200,20,40,0);
//
//	LCD_SetTextColor(BLUE);
//  ILI9341_DrawRectangle(170,200,50,20,1);
//
//  Delay(0xFFFFFF);
//
//	ILI9341_Clear(0,16*8,LCD_X_LENGTH,LCD_Y_LENGTH-16*8);	/* 清屏，显示全黑 */

//  /* 画圆 */
//  LCD_ClearLine(LINE(7));	/* 清除单行文字 */
//	LCD_SetTextColor(BLUE);
//
//  ILI9341_DispStringLine_EN_CH(LINE(7),"画圆");
//
//	LCD_SetTextColor(RED);
//  ILI9341_DrawCircle(100,200,20,0);
//
//	LCD_SetTextColor(GREEN);
//  ILI9341_DrawCircle(100,200,10,1);
//
//	LCD_SetTextColor(BLUE);
//	ILI9341_DrawCircle(140,200,20,0);

//  Delay(0xFFFFFF);
//
//  ILI9341_Clear(0,16*8,LCD_X_LENGTH,LCD_Y_LENGTH-16*8);	/* 清屏，显示全黑 */

//}
///* 用于测试各种液晶的函数 */
//void LCD_Test(void)
//{  /* 演示显示变量 */
//static uint8_t testCNT = 0;
// char dispBuff[100];
// testCNT++;
// LCD_SetFont(&Font8x16);
// LCD_SetColors(RED,BLACK);

// ILI9341_Clear(0,0,LCD_X_LENGTH,LCD_Y_LENGTH); /* 清屏，显示全黑 */
// /******** 显示字符串示例 *******/
// ILI9341_DispStringLine_EN(LINE(0),"BH 3.2 inch LCD para:");
// ILI9341_DispStringLine_EN(LINE(1),"Image resolution:240x320 px");
// ILI9341_DispStringLine_EN(LINE(2),"ILI9341 LCD driver");
// ILI9341_DispStringLine_EN(LINE(3),"XPT2046 Touch Pad driver");

// /******** 显示变量示例 *******/
// LCD_SetFont(&Font16x24);
// LCD_SetTextColor(GREEN);

// /* 使用 c 标准库把变量转化成字符串 */
// sprintf(dispBuff,"Count : %d ",testCNT);
// LCD_ClearLine(LINE(4)); /* 清除单行文字 */

// /* 然后显示该字符串即可，其它变量也是这样处理 */
// ILI9341_DispStringLine_EN(LINE(4),dispBuff);
// /* 以下省略其它液晶演示示例 */
// }

// /* 用于展示 LCD 的八种方向模式 */
// void LCD_Direction_Show(void)
// {

// uint8_t i = 0;
// char dispBuff[100];

// //轮流展示各个方向模式
// for (i=0; i<8; i++) {
// LCD_SetFont(&Font16x24);
// LCD_SetColors(RED,BLACK);

// ILI9341_Clear(0,0,LCD_X_LENGTH,LCD_Y_LENGTH); /* 清屏，显示全黑 */
// //其中 0、3、5、6 模式适合从左至右显示文字，
// //不推荐使用其它模式显示文字 其它模式显示文字会有镜像效果
// //其中 6 模式为大部分液晶例程的默认显示方向
// ILI9341_GramScan ( i );

// sprintf(dispBuff,"o%d. X --->",i);
// ILI9341_DispStringLine_EN(LINE(0),dispBuff);//沿 X 方向显示文字

// sprintf(dispBuff,"o%d.Y|V",i);
// ILI9341_DispString_EN_YDir(0,0,dispBuff);//沿 Y 方向显示文字

// Delay(0xFFFFFF);

 //显示测试
 // * ！！！其中 0、3、5、6 模式适合从左至右显示文字，不推荐使用其它模式显示文字
 //其它模式显示文字会有镜像效果
// LCD_Test();
// }
// }
//
/*用于测试各种液晶的函数*/
//void LCD_Test(void)
//{
//	/*演示显示变量*/
//	static uint8_t testCNT = 0;
//	char dispBuff[100];
//
//	testCNT++;
//
//	LCD_SetFont(&Font8x16);
//	LCD_SetColors(RED,BLACK);

//  ILI9341_Clear(0,0,LCD_X_LENGTH,LCD_Y_LENGTH);	/* 清屏，显示全黑 */
//	/********显示字符串示例*******/
//  ILI9341_DispStringLine_EN(LINE(0),"BH 3.2 inch LCD para:");
//  ILI9341_DispStringLine_EN(LINE(1),"Image resolution:240x320 px");
//  ILI9341_DispStringLine_EN(LINE(2),"ILI9341 LCD driver");
//  ILI9341_DispStringLine_EN(LINE(3),"XPT2046 Touch Pad driver");
//
//	/********显示变量示例*******/
//	LCD_SetFont(&Font16x24);
//	LCD_SetTextColor(GREEN);

//	/*使用c标准库把变量转化成字符串*/
//	sprintf(dispBuff,"Count : %d ",testCNT);
//  LCD_ClearLine(LINE(4));	/* 清除单行文字 */
//
//	/*然后显示该字符串即可，其它变量也是这样处理*/
//	ILI9341_DispStringLine_EN(LINE(4),dispBuff);

//	/*******显示图形示例******/
//	LCD_SetFont(&Font24x32);
//  /* 画直线 */
//
//  LCD_ClearLine(LINE(4));/* 清除单行文字 */
//	LCD_SetTextColor(BLUE);

//  ILI9341_DispStringLine_EN(LINE(4),"Draw line:");
//
//	LCD_SetTextColor(RED);
//  ILI9341_DrawLine(50,170,210,230);
//  ILI9341_DrawLine(50,200,210,240);
//
//	LCD_SetTextColor(GREEN);
//  ILI9341_DrawLine(100,170,200,230);
//  ILI9341_DrawLine(200,200,220,240);
//
//	LCD_SetTextColor(BLUE);
//  ILI9341_DrawLine(110,170,110,230);
//  ILI9341_DrawLine(130,200,220,240);
//
//  Delay(0xFFFFFF);
//
//  ILI9341_Clear(0,16*8,LCD_X_LENGTH,LCD_Y_LENGTH-16*8);	/* 清屏，显示全黑 */
//
//
//  /*画矩形*/

//  LCD_ClearLine(LINE(4));	/* 清除单行文字 */
//	LCD_SetTextColor(BLUE);

//  ILI9341_DispStringLine_EN(LINE(4),"Draw Rect:");

//	LCD_SetTextColor(RED);
//  ILI9341_DrawRectangle(50,200,100,30,1);
//
//	LCD_SetTextColor(GREEN);
//  ILI9341_DrawRectangle(160,200,20,40,0);
//
//	LCD_SetTextColor(BLUE);
//  ILI9341_DrawRectangle(170,200,50,20,1);
//
//
//  Delay(0xFFFFFF);
//
//	ILI9341_Clear(0,16*8,LCD_X_LENGTH,LCD_Y_LENGTH-16*8);	/* 清屏，显示全黑 */

//  /* 画圆 */
//  LCD_ClearLine(LINE(4));	/* 清除单行文字 */
//	LCD_SetTextColor(BLUE);
//
//  ILI9341_DispStringLine_EN(LINE(4),"Draw Cir:");

//	LCD_SetTextColor(RED);
//  ILI9341_DrawCircle(100,200,20,0);
//
//	LCD_SetTextColor(GREEN);
//  ILI9341_DrawCircle(100,200,10,1);
//
//	LCD_SetTextColor(BLUE);
//	ILI9341_DrawCircle(140,200,20,0);

//  Delay(0xFFFFFF);
//
//  ILI9341_Clear(0,16*8,LCD_X_LENGTH,LCD_Y_LENGTH-16*8);	/* 清屏，显示全黑 */

//}
/*"当"字符的字模16x16 */
unsigned char charater_matrix[] =
{ /*"当",0*/
0x01,0x00,0x21,0x08,0x11,0x08,0x09,0x10,0x09,0x20,0x01,0x00,0x7F,0xF8,0x00,	0x08,
0x00,0x08,0x00,0x08,0x3F,0xF8,0x00,0x08,0x00,0x08,0x00,0x08,0x7F,0xF8,0x00,0x08,

};
/**
  * @brief  使用串口在上位机打印字模
	*					演示字模显示原理
  * @retval 无
  */
void Printf_Charater(void)
{
	int i,j;
	unsigned char kk;

	/*i用作行计数*/
  for ( i=0;i<16;i++)
	{
		/*j用作一字节内数据的移位计数*/
		/*一行像素的第一个字节*/
    for(j=0; j<8; j++)
    {
			/*一个数据位一个数据位地处理*/
      kk = charater_matrix[2*i] << j ;  //左移J位
			if( kk & 0x80)
			{
				printf("*"); //如果最高位为1，输出*号，表示笔迹
			}
			else
			{
				printf(" "); //如果最高位为0，输出空格，表示空白
			}
    }
		/*一行像素的第二个字节*/
    for(j=0; j<8; j++)
		{
      kk = charater_matrix[2*i+1] << j ;  //左移J位

			if( kk & 0x80)
			{
				printf("*"); //如果最高位为1，输出*号，表示笔迹
			}
			else
			{
				printf(" "); //如果最高位为0，输出空格，表示空白
			}
		}
    printf("\n");    //输出完一行像素，换行
	}
	printf("\n\n"); 		//一个字输出完毕
}
void Delay(__IO uint32_t nCount)	 //简单的延时函数
{
	for(; nCount != 0; nCount--);
}

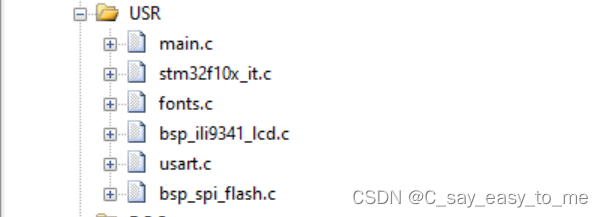

其他文件：

在这里插入图片描述

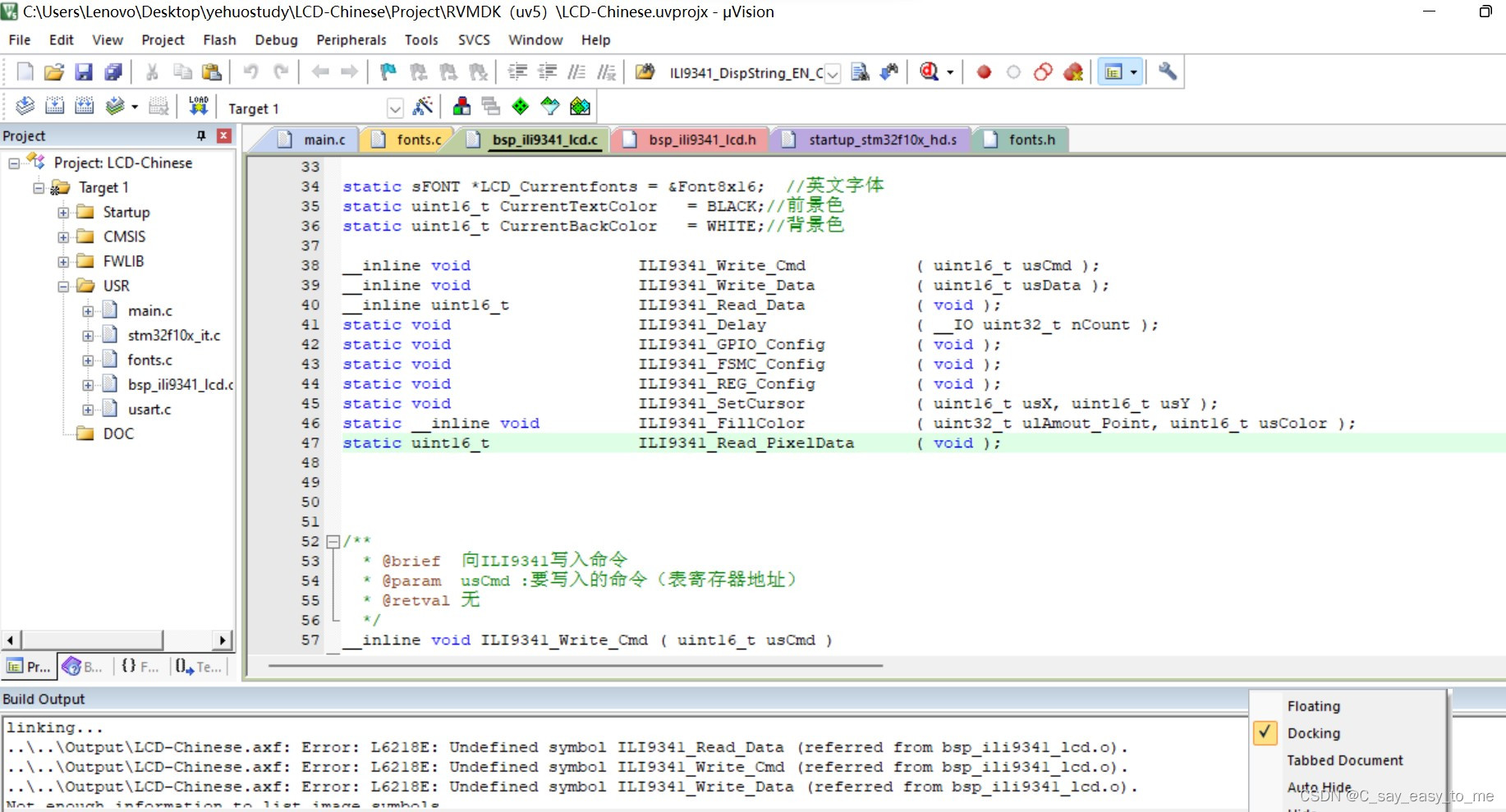

问题：已经声明和定义，却报函数未定义解决方法

在这里插入图片描述

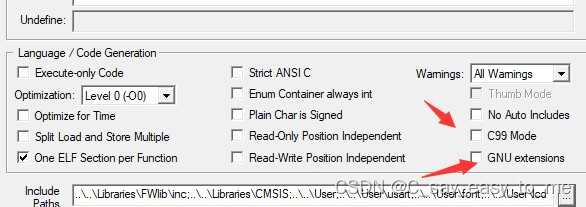

解决方案：
在这里插入图片描述

**问题：LCD显示屏无论怎么修改ili_9341_lcd.c,ili_9341_lcd.h和main.c都一直不显示中文

解决方案：可查看是是否在fonts.c文件中定义int GetGBKCode_from_EXFlash( uint8_t * pBuffer, uint16_t c)**
最后：如有其他问题，欢迎共同探讨

LCD—液晶显示中英文
王同学
01-11 1507
有了编码，我们就能在计算机中处理、存储字符了，但是如果计算机处理完字符后直接以编码的形式输出，人类将难以识别。因此计算机与人交互时，一般会把字符转化成人类习惯的表现形式进行输出，如显示、打印的时候。但是如果仅有字符编码，计算机还不知道该如何表达该字符，因为字符实际上是一个个独特的图形，计算机必须把字符编码转化成对应的字符图形人类才能正常识别，因此我们要给计算机提供字符的图形数据，这些数据就是字模，多个字模数据组成的文件也被称为字库。
LTDC—液晶显示中英文(第1节) —字符编码介绍.pptx
07-26
在STM32中，使用液晶显示（LCD）通常需要处理字符编码问题，尤其是当需要显示中英文混合时。LTDC（Layered Tunneling Display Controller）是STM32的一种图形显示控制器，支持复杂的显示任务，包括中英文字符的显示...
在LCD上显示英文和汉字
qq_42230338的博客
08-01 6845
LCD工作时会在内存中的显存（framebuffer）中取出若干个字节来表示一个像素点，如此循环的吧显存中的点阵显示出来 下面直接贴出代码，在代码中有详细的注释： int main(int argc,char **argv) { unsigned char str[] = "中"; //1.打开文fb0文件 //2.先获取LCD的相关信息，如分辨率等，可变信息和固定信息 fd_fb ...
ILI9341中文资料与2.8寸LCD显示屏资料：为开发者提供的显示解决方案
最新发布
gitblog_06720的博客
04-14 936
ILI9341中文资料与2.8寸LCD显示屏资料：为开发者提供的显示解决方案 【下载地址】ILI9341中文资料与2.8寸LCD显示屏资料 本开源项目提供ILI9341芯片的详细数据手册，包含中文和英文双版本，专为2.8寸LCD显示屏的开发设计。这些资料源自STM32F407开发板的实际应用经验，旨在帮助开发者快速掌握屏...
LCD液晶屏中文显示介绍
qq_24179601的博客
01-02 8970
本文转自：http://www.rationmcu.com/elecjc/356.html 1.导言 和单片机搭配的显示器，有LCD12864、TFT、OLED等。在有些系统中，我们需要显示汉字，可以购买汉字芯片，或者购买带汉字显示的显示器，当然，也可以自己做字库。这里我们介绍一种自己做字库的方法。 2.汉字显示原理 看原理需要知道什么是像素：像素是液晶屏的最小单位，看你的手机屏幕或者电脑屏幕，他...
基于stm32驱动LCD显示屏显示中文
zzyh969的博客
06-08 1616
keil5，字模的生成，TFTLCD屏幕中文显示
TFT-LCD显示中英文
weixin_46251230的博客
11-05 7203
方法：定义一个结构体类型，里面有两个数组，第一个数组是中文字符的索引，后续代码中就通过这个索引查找中文字符的位置，第二个数组就是对应中文字符的字模数据，这个数组的大小要根据中文字符的字模数据的个数来定，比如16x16大小的字符的字模数据有32个（一个一个数），所以该数组大小就为32，如果是24x24的大小，则该数组大小要为72。编写显示一个中文字符的函数，原理与显示一个ASCII码字符一样，都是找到对应的字符，然后遍历该字符的字模数据，为1则显示字体颜色，为0则显示背景颜色。
单片机控制LCD1602液晶显示器显示英文与数字教程
资源摘要信息: "使用单片机驱动LCD1602液晶显示器进行英文字符和数字显示的方法与实践" 知识点一：单片机基础知识 单片机是一种集成电路芯片，它是计算机系统的核心部分，用于实现各种控制功能。单片机包含有CPU、...
LCD1602 液晶完整中文资料.rar-综合文档
05-12
LCD1602液晶显示屏是一种常见的字符型液晶模块，广泛应用于各种电子设备的显示界面，如Arduino、STM32等微控制器项目。这份"LCD1602液晶完整中文资料.rar"压缩包提供了全面的LCD1602相关知识，包括原理、接口、驱动...
LCD液晶显示毕业论文.doc
10-03
LCD液晶显示技术是现代电子设备中不可或缺的一部分，尤其在嵌入式系统和便携设备中发挥着重要作用。这篇毕业论文详细探讨了LCD液晶显示的相关知识，包括其基本原理、硬件设计、电路设计、程序实现以及在实际应用中的...
STM32控制OLCD显示中英文.zip
05-13
在"STM32控制OLCD显示中英文"的项目中，我们将探讨如何使用STM32L431RB来驱动有机液晶显示器（OLCD）以显示中文和英文字符。 OLCD是一种常见的显示设备，它结合了液晶显示（LCD）和有机发光二极管（OLED）的优点，...
STM32 LCD显示屏显示汉字
11-05
利用STM32的FSMC 静态存储控制技术 实现对TFT液晶屏的控制显示中文汉字
LCD字体(用于模拟LCD或LED显示)
09-03
液晶数字字体
STM32-LCD中英文显示及应用
weixin_47077788的博客
10-23 2771
而由于Unicode字符集在0xD800~0xDBFF是没有表示任何字符的，UTF-16利用这个空间对Unicode字符编号超出0xFFFF的字符建立映射关系。由于计算机只能识别0和1，所以文字需要以0和1的形式在计算机内继续存储，故需要对文字进行编码。最简单的编码就是ASCII码。兼容ASCII码的字符编号，统一对符号的编号（即符号的顺序），但没对编码有要求，于是产生了几种Unicode编码方案。当2个编号大于127的字符连在一起时，就表示一个汉字，第一个字节和第二个字节都使用0xA1~0xFE编码。
LCD-STM32液晶显示中英文-（7.字模及显示原理）
qq_25218501的博客
07-18 2885
有了编码，我们就能在计算机中处理、存储字符了，但是如果计算机处理完字符后直接以编码的形式输出，人类将难以识别。因此计算机与人交互时，一般会把字符转化成人类习惯的表现形式进行输出，如显示、打印的时候。但是如果仅有字符编码，计算机还不知道该如何表达该字符，因为字符实际上是一个个独特的图形，计算机必须把字符编码转化成对应的字符图形人类才能正常识别，因此我们要给计算机提供字符的图形数据，这些数据就是字模，多个字模数据组成的文件也被称为字库。
STM32F4_LCD显示汉字
light_2025的博客
06-10 9903
LCD显示汉字和显示图片、数字、字符的原理是一样的，都是将汉字、图片、数字以及字符转换点阵，进而通过函数扫描点阵在LCD上显示；
TFT液晶屏显示中英文
明镜台
08-23 4569
预了解知识 字体表示：根据选择的字体1206或1608，它们表示字符是12个或16个像素高（对应循环第一个for），字符的宽度是6个或8个像素宽（对应循环嵌套的for），通过for来遍历像素定义中的每一个数字0或1，1的时候显示该像素点，0的时候不显示，这样就能够显示出文字了。 叠加方式：就是不管原来的底色是什么，当像素为1的时候就显示该点，为0的时候什么也不做。所以如果是实时更新数据显示会一直累加之前的像素的上面造成所谓的“花屏”。 非叠加方式：就是为1的时候显示该点，比叠加方式多了一步，为0时显示底色
STM32 LCD中英文字符显示学习笔记
weixin_30500289的博客
05-06 2193
本实验基于STM32 LCD英文字符显示学习笔记、STM32 SPI Flash学习笔记这两个程序编写 开发板：野火指南者（STM32F103VE） STM32库版本：STM32F10x_StdPeriph_Lib_V3.5.0 IDE:KEIL5（代码编写很不方便，只在编译的时候用到） 代码编写工具：Source Insight 4.0（跟读代码、编写代码的最佳工具，会对本实验项目...
51单片机实例12——LCD1602显示字母A-Z
m0_63445811的博客
07-25 2359
51单片机实例12——LCD1602显示字母A-Z
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

入世浮尘

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
