C51的串口通信

最新推荐文章于 2025-09-05 21:08:39 发布
原创 最新推荐文章于 2025-09-05 21:08:39 发布 · 1.2k 阅读 · 5 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

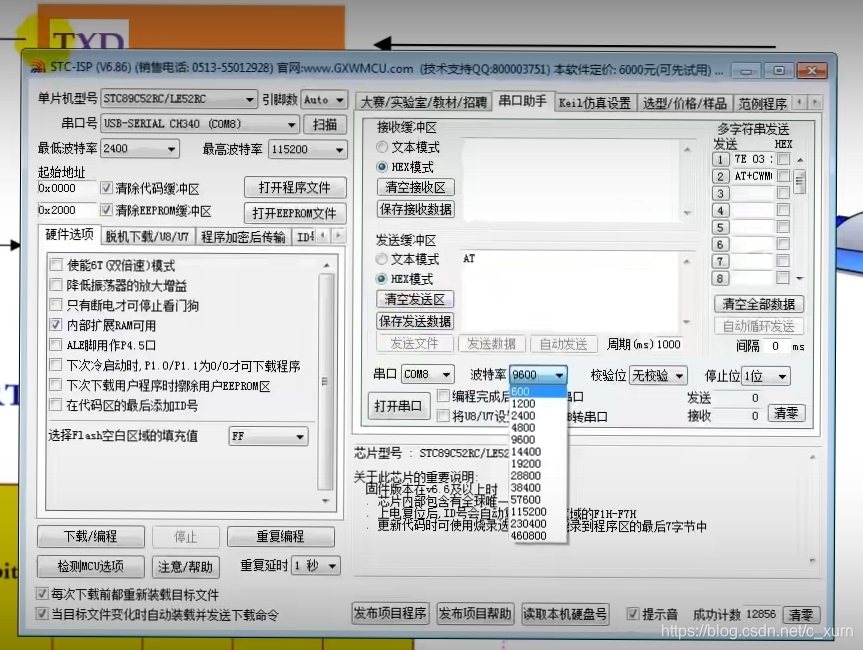

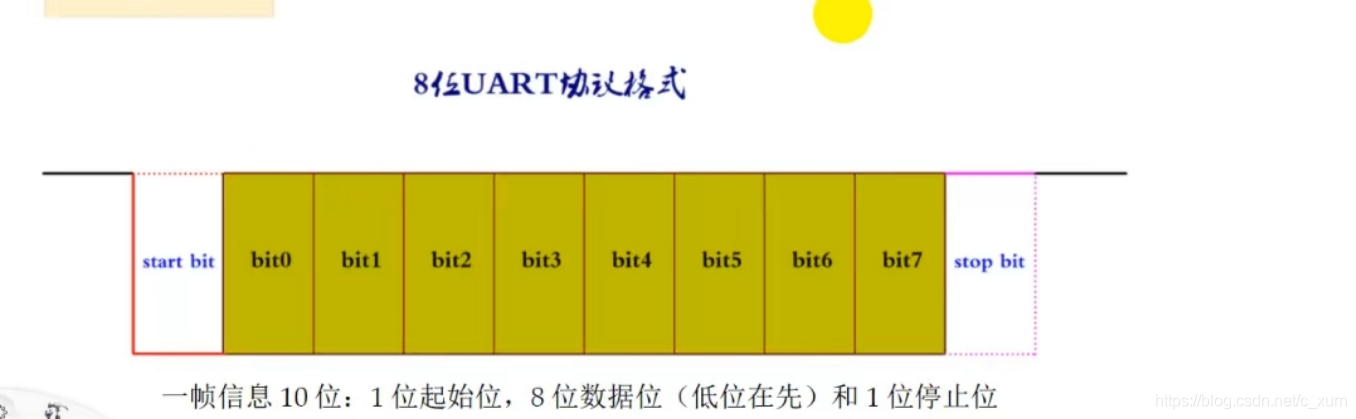

还记得自己学习51单片机发现有趣的现象，就是你给寄存器上附上一定的值，然后进行一些设置，他就能自动将这个值通过一定的格式去发送，如果用其他单片机或者电脑就可以接受这个数据，实现单片机和其他系统的通信。
在这里插入图片描述
那么，接下来我讲解一下自己的见解。
一：硬件基础
通信：就是发送和接受。
在这里插入图片描述

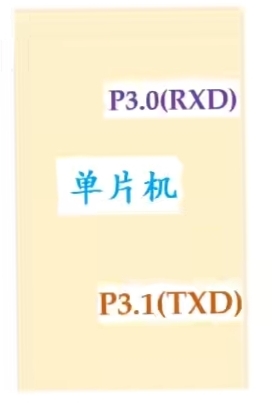

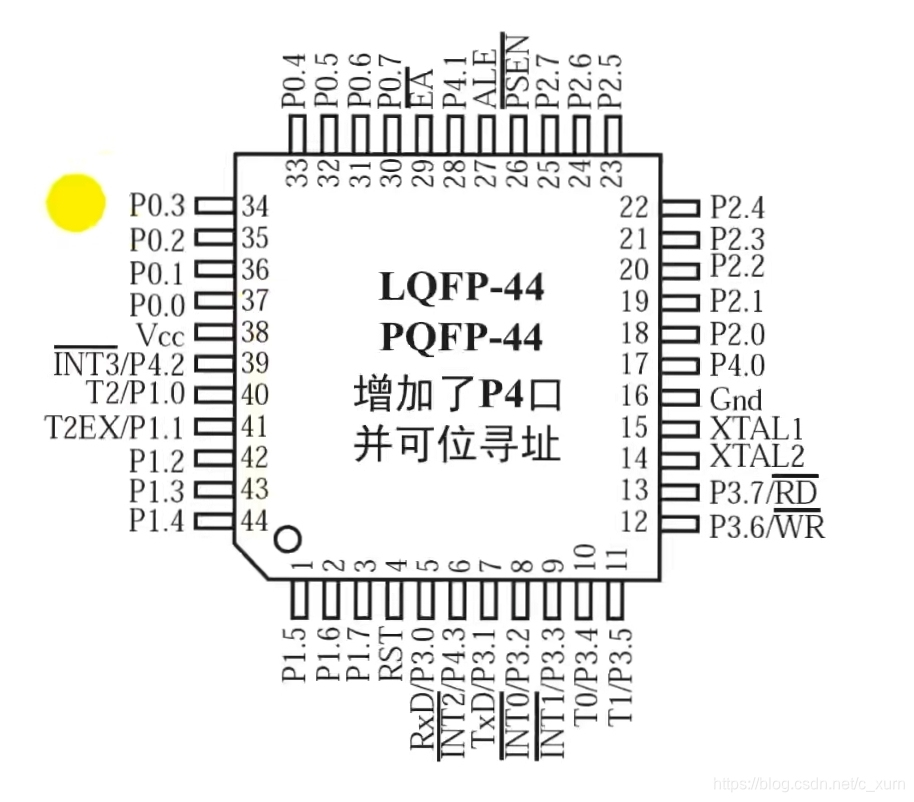

那我们来看单片机的，有一个TxD，T的话就是Transmit就是发送的意思，那么它的发送端对应的就是P3.1，RxD，R的话就是Receive就是接受的意思，那么它的接受端对应的就是P3.0
在这里插入图片描述

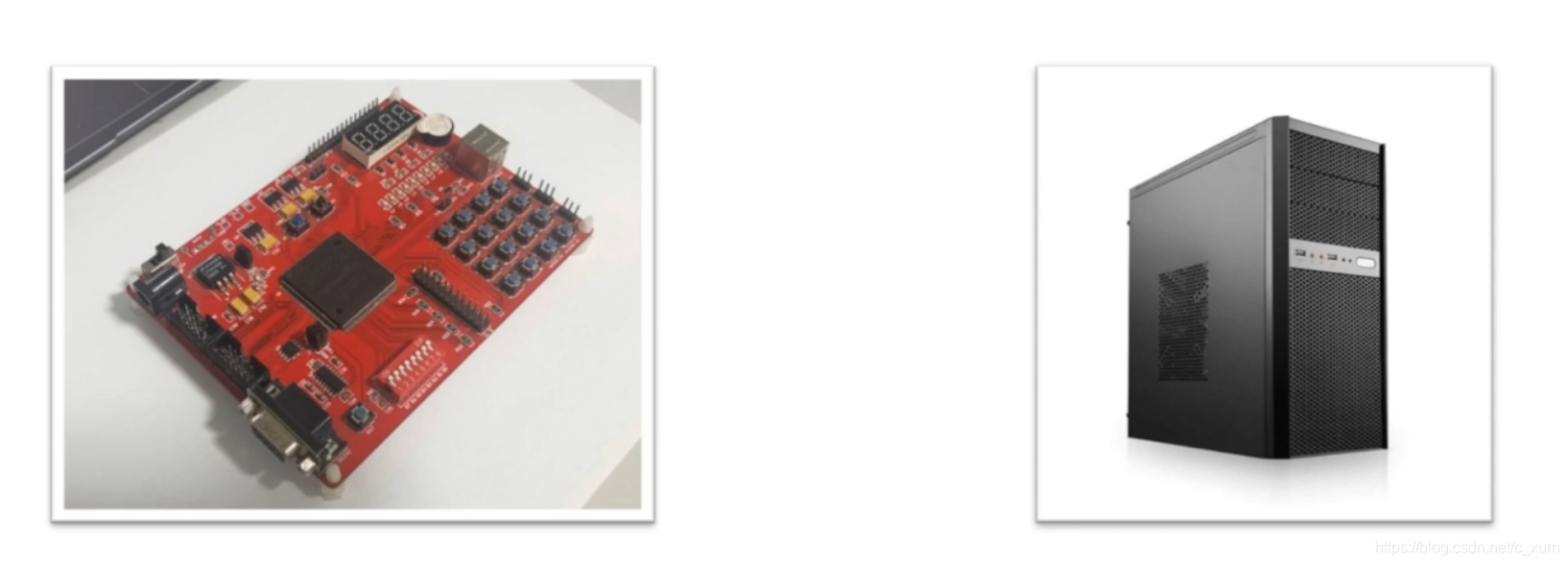

假设这个就是我们使用的单片机，单片机通过P3.1将信息传送出去，引脚P3.0用来接受信息，通信肯定是两个对象，那我们来看单片机和PC机之间的联系。
在这里插入图片描述

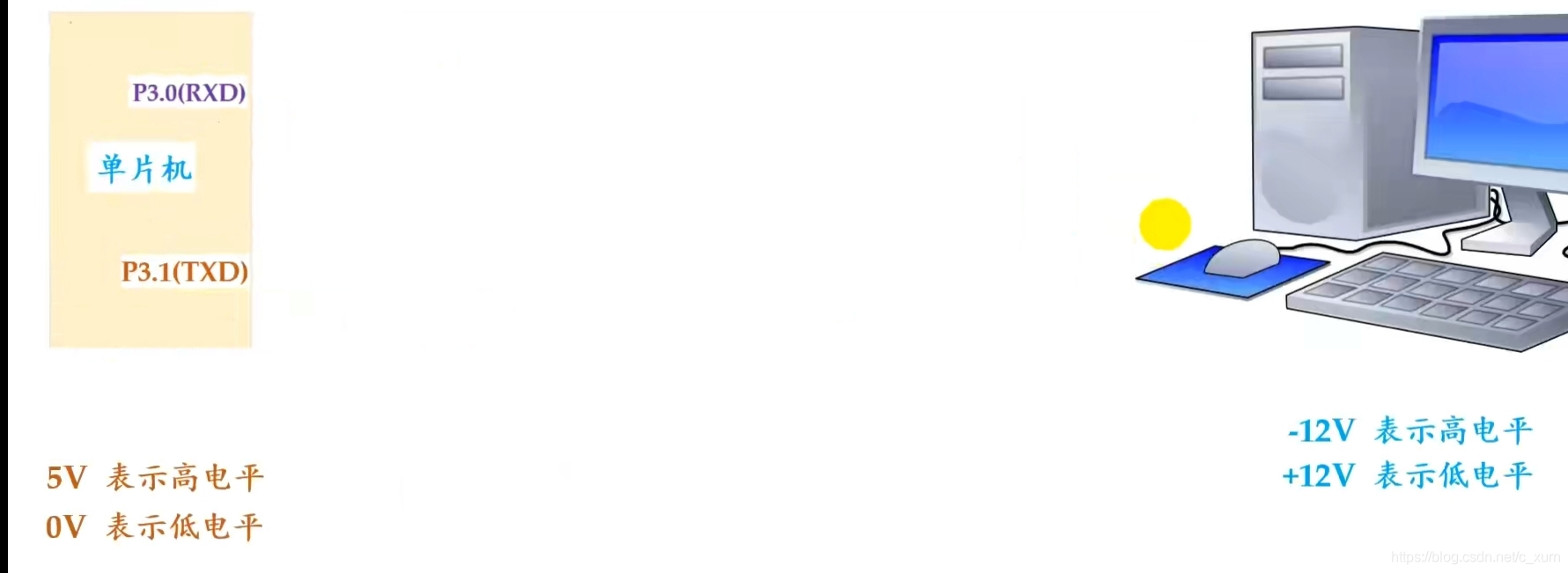

PC机支持的是232电平，-12V表示高电平，+12V表示低电平，单片机支持的是TTL电平通信，以上图单片机为例，就是5V表示高电平，0V表示低电平，那我很明显可以发现这两边标准不一样，双方之间是没办法通信的，那么我们需要转换，中间的话使用sp232芯片，MAX232芯片等，经过中间这样的转换后连接到电脑上，但是，由于现在的电脑尤其是笔记本没有这种接口，大多都是USB接口，USB接口要遵循USB协议，那么中间又要进行转化，我们把中间要转化的合并一

最低0.47元/天 解锁文章
