137-timerb-输出比较功能

最新推荐文章于 2025-09-15 20:50:27 发布
原创 最新推荐文章于 2025-09-15 20:50:27 发布 · 303 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文探讨了如何利用寄存器和定时器计数器来输出指定极性的波形，详细解释了缓冲区在计算中的作用，以及通过调整缓冲区更新值实现不同频率波形的方法。

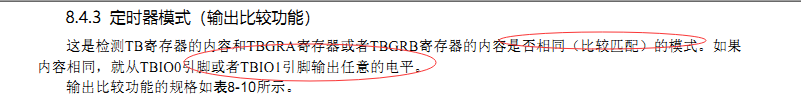

利用寄存器和定时器计数器进行比较 输出指定极性的波形。

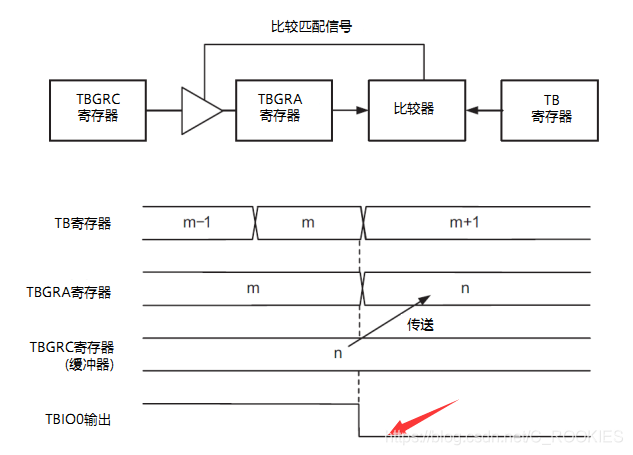

缓冲区相当于是一个未来计算的预备数据，比较成功后把新的值从缓冲中取出到比较寄存器。匹配可以产生低电平，也可是高电平，或者是方波。

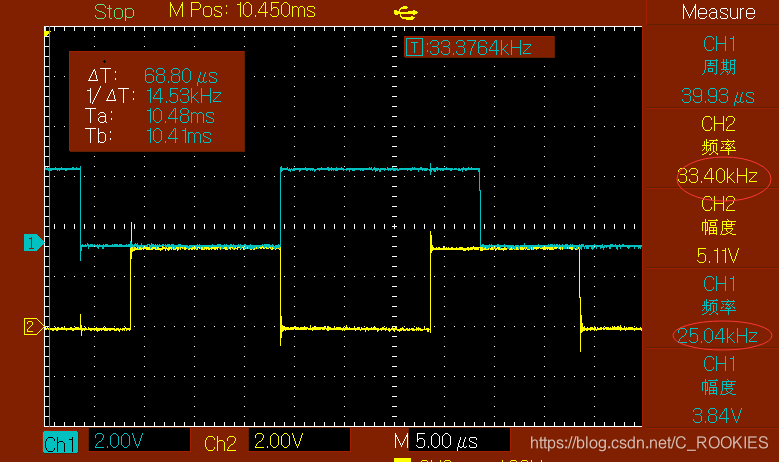

如上图 波形为33.40K和25K。

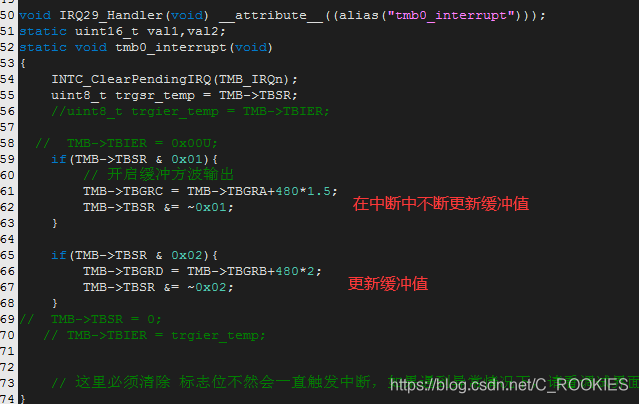

程序中的缓冲区每次更新变化为480*1.5 = 720。计算频率48000000/720 = 66666.6Hz。这是翻转频率，也就是一半波形的频率，所以整个周期就是除以而刚好是33.4K.如此推理25K也是一样的。480*2 = 960.显然周期比较长长一点，33.4*960/720 = 25。
