ospf大实验

最新推荐文章于 2022-03-21 23:32:26 发布
原创 最新推荐文章于 2022-03-21 23:32:26 发布 · 170 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

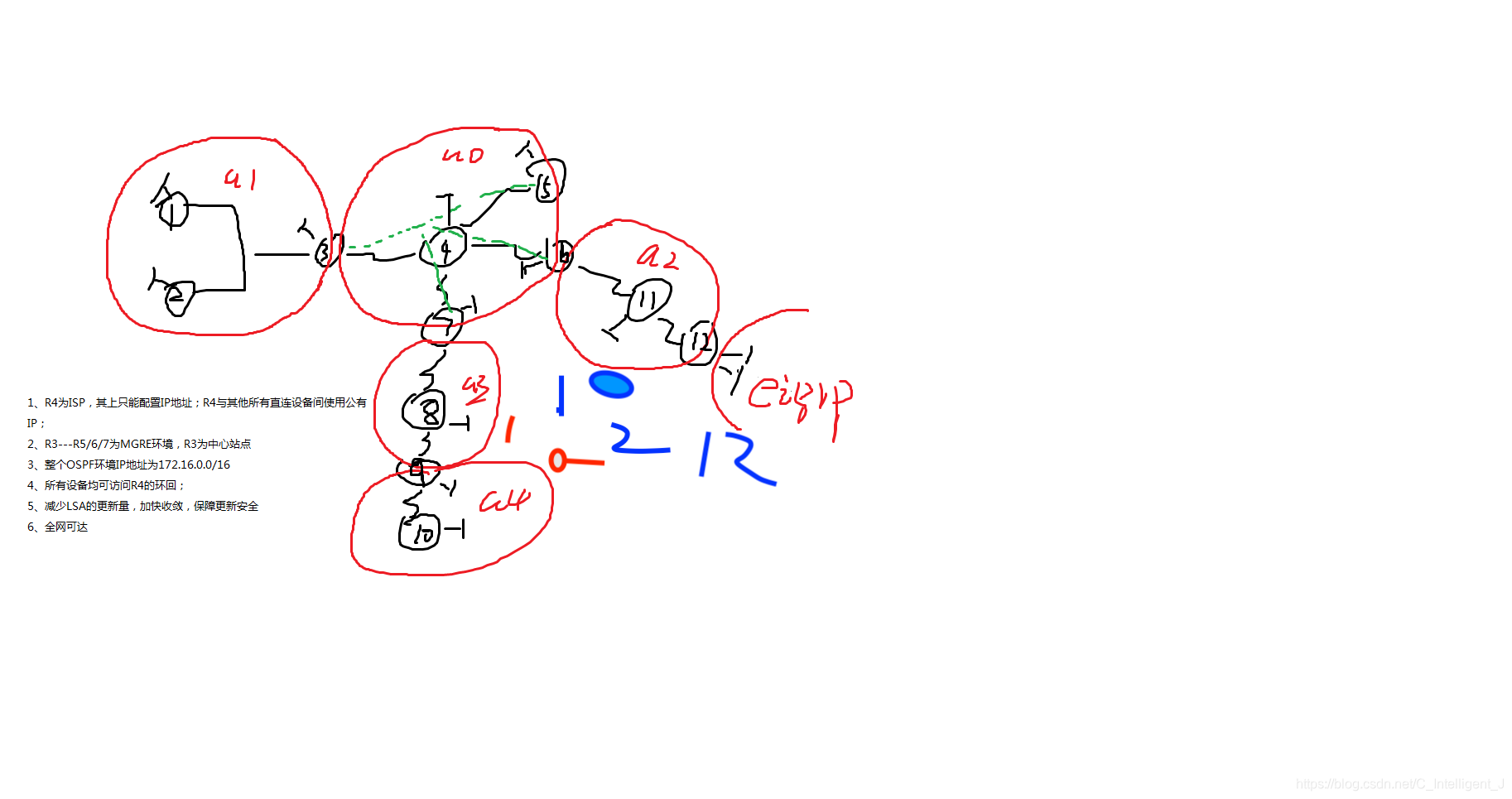

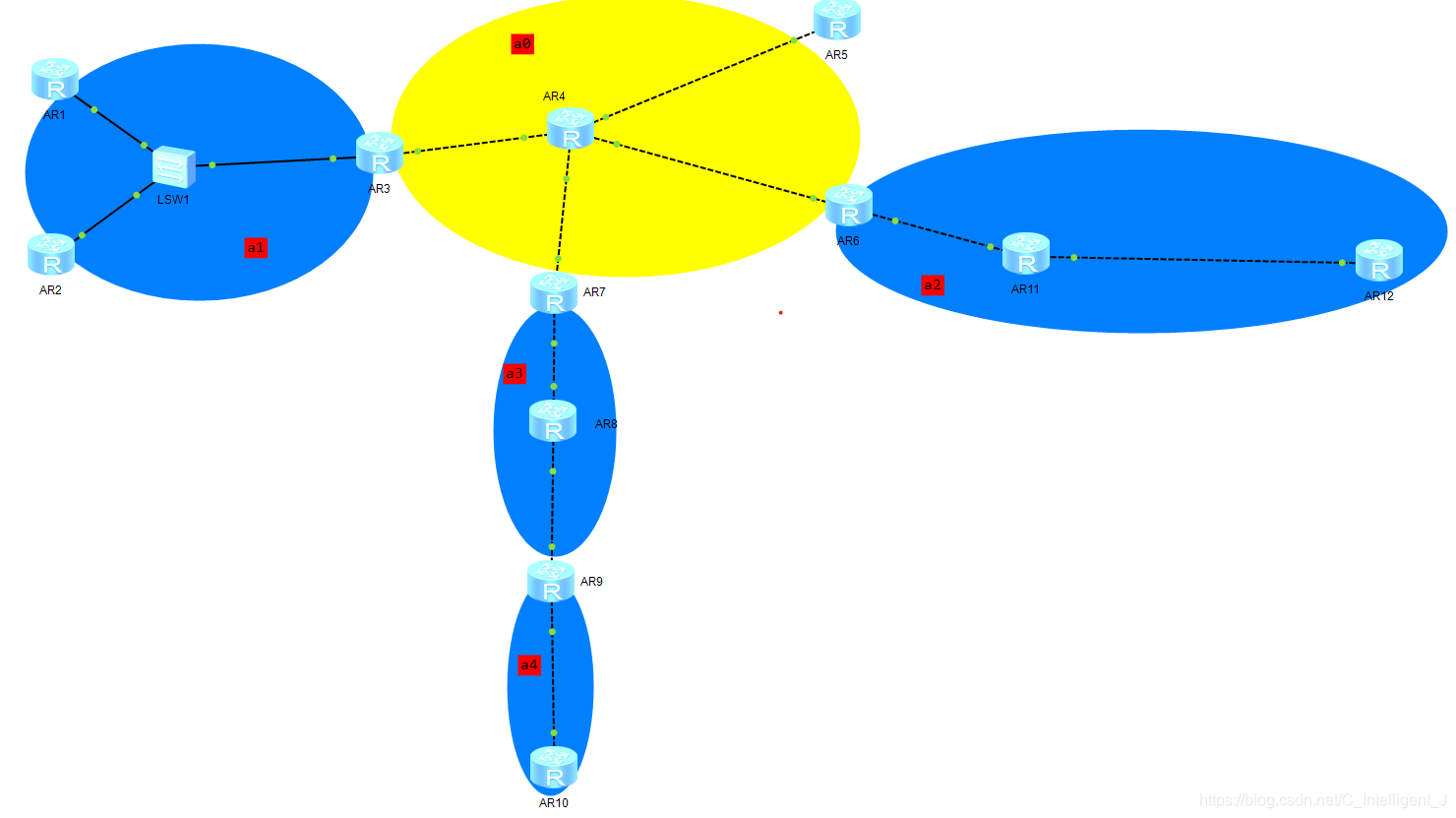

配置了广域网路由，包括在边界路由器上设置缺省路由，实现MGRE环境，中心站点R3配置了GRE隧道并启用NHRP，分支站点R5/6/7也相应配置。全网启用OSPF协议并宣告网络段，通过多进程重发布技术实现不同协议间的路由共享。为了减少LSA更新和加快收敛，进行了路由汇总，并配置了部分区域为完全末梢或非完全末梢区域。同时，通过ACL和NAT策略确保全网可达并能访问外网。

一，在边界路由器R3/5/6/7上写上缺省路由

[R3]ip route-static 0.0.0.0 0 34.1.1.4

[R5]ip route-static 0.0.0.0 0 45.1.1.4

[R6]ip route-static 0.0.0.0 0 46.1.1.4

[R7]ip route-static 0.0.0.0 0 47.1.1.4

二，R3/5/6/7为MGRE环境，且R3 为中心站点

r3配置:

[R3]interface Tunnel 0/0/0
[R3-Tunnel0/0/0]ip address 172.16.0.9 29
[R3-Tunnel0/0/0]tunnel-protocol gre p2mp
[R3-Tunnel0/0/0]source 34.1.1.3     //源IP地址
[R3-Tunnel0/0/0]nhrp entry multicast dynamic  //开启组播
[R3-Tunnel0/0/0]nhrp network-id 100  //指定网络域，同一个tunnel必需处在相同的区域，且一个子网中
[R3-Tunnel0/0/0]nhrp authentication cipher 123  //认证
[R3-Tunnel0/0/0]gre key 123   //隧道保护

在分支站点R5/6/7上的配置：

[R5]interface Tunnel 0/0/0
[R5-Tunnel0/0/0]ip address 172.16.0.10 29
[R5-Tunnel0/0/0]tunnel-protocol gre p2mp
[R5-Tunnel0/0/0]source Serial 1/0/0   //源端口
[R5-Tunnel0/0/0]nhrp entry 172.16.0.9 34.1.1.3 register   //向中心站点注册
[R5-Tunnel0/0/0]nhrp network-id 100
[R5-Tunnel0/0/0]nhrp authentication cipher 123  //认证
[R5-Tunnel0/0/0]gre key 123   //隧道保护
[R6]interface Tunnel 0/0/0
[R6-Tunnel0/0/0]ip address 172.16.0.11 29
[R6-Tunnel0/0/0]tunnel-protocol gre p2mp
[R6-Tunnel0/0/0]source Serial 1/0/0
[R6-Tunnel0/0/0]nhrp entry 172.16.0.9 34.1.1.3 register
[R6-Tunnel0/0/0]nhrp network-id 100
[R6-Tunnel0/0/0]nhrp authentication cipher 123
[R6-Tunnel0/0/0]gre key 123
[R7]interface Tunnel 0/0/0
[R7-Tunnel0/0/0]ip address 172.16.0.12 29
[R7-Tunnel0/0/0]tunnel-protocol gre p2mp
[R7-Tunnel0/0/0]source Serial 1/0/0
[R7-Tunnel0/0/0]nhrp entry 172.16.0.9 34.1.1.3 register
[R7-Tunnel0/0/0]nhrp network-id 100
[R7-Tunnel0/0/0]nhrp authentication cipher 123
[R7-Tunnel0/0/0]gre key 123

三，整个私网启用ospf协议

宣告：

[R1]ospf 1 router-id 1.1.1.1
[R1-ospf-1]area 1
[R1-ospf-1-area-0.0.0.1]network 172.16.16.1 0.0.0.0
[R1-ospf-1-area-0.0.0.1]network 172.16.0.1 0.0.0.0

[R2]ospf 1 router-id 2.2.2.2
[R2-ospf-1]area 1
[R2-ospf-1-area-0.0.0.1]network 172.16.32.1 0.0.0.0
[R2-ospf-1-area-0.0.0.1]network 172.16.0.2 0.0.0.0

[R3]ospf 1 router-id 3.3.3.3
[R3-ospf-1]area 1
[R3-ospf-1-area-0.0.0.1]network 172.16.48.1 0.0.0.0
[R3-ospf-1-area-0.0.0.1]network 172.16.0.3 0.0.0.0
[R3]ospf 1 router-id 3.3.3.3
[R3-ospf-1]area 0
[R3-ospf-1-area-0.0.0.0]network 172.16.0.9 0.0.0.0

[R5]ospf 1 router-id 5.5.5.5
[R5-ospf-1]area 0
[R5-ospf-1-area-0.0.0.0]network 172.16.80.1 0.0.0.0
[R5-ospf-1-area-0.0.0.0]network 172.16.0.10 0.0.0.0

[R6]ospf 1 router-id 6.6.6.6
[R6-ospf-1]area 0
[R6-ospf-1-area-0.0.0.0]network 172.16.96.1 0.0.0.0
[R6-ospf-1-area-0.0.0.0]network 172.16.0.11 0.0.0.0
[R6-ospf-1]area 2
[R6-ospf-1-area-0.0.0.2]network 172.16.0.49 0.0.0.0

[R7]ospf 1 router-id 7.7.7.7
[R7-ospf-1]area 0
[R7-ospf-1-area-0.0.0.0]network 172.16.112.1 0.0.0.0
[R7-ospf-1-area-0.0.0.0]network 172.16.0.12 0.0.0.0
[R7-ospf-1]area 3
[R7-ospf-1-area-0.0.0.3]network 172.16.0.17 0.0.0.0

[R8]ospf 1 router-id 8.8.8.8
[R8-ospf-1]area 3
[R8-ospf-1-area-0.0.0.3]network 172.16.128.1 0.0.0.0
[R8-ospf-1-area-0.0.0.3]network 172.16.0.18 0.0.0.0
[R8-ospf-1-area-0.0.0.3]network 172.16.0.25 0.0.0.0

[R9]ospf 1 router-id 9.9.9.9
[R9-ospf-1]area 3
[R9-ospf-1-area-0.0.0.3]network 172.16.0.26 0.0.0.0

[R10]ospf 2 router-id 10.10.10.10
[R10-ospf-2]area 4
[R10-ospf-2-area-0.0.0.4]network 172.16.160.1 0.0.0.0
[R10-ospf-2-area-0.0.0.4]network 172.16.0.34 0.0.0.0

[R11]ospf 1 router-id 11.11.11.11
[R11-ospf-1]area 2
[R11-ospf-1-area-0.0.0.2]network 172.16.176.1 0.0.0.0
[R11-ospf-1-area-0.0.0.2]network 172.16.0.50 0.0.0.0
[R11-ospf-1-area-0.0.0.2]network 172.16.0.65 0.0.0.0

[R12]ospf 1 router-id 12.12.12.12
[R12-ospf-1]area 2
[R12-ospf-1-area-0.0.0.2]network 172.16.0.66 0.0.0.0

对于area4，采用多进程重发布进行互通

[R9]ospf 2 router-id 9.9.9.9
[R9-ospf-2]area 4
[R9-ospf-2-area-0.0.0.4]network 172.16.144.1 0.0.0.0
[R9-ospf-2-area-0.0.0.4]network 172.16.0.33 0.0.0.0

将R12的环回宣告在RIP上

[R12]rip 1
[R12-rip-1]version 2
[R12-rip-1]network 172.16.0.0

MGRE启用ospf协议后，只能建一个邻居，需要修改中心站点和分支站点的接口工作方式，并且将分支站点接口的接口优先级设置为0，让其不参加DR/BDR的选举

[R3]interface Tunnel 0/0/0
[R3-Tunnel0/0/0]ospf network-type broadcast

[R5]interface Tunnel 0/0/0
[R5-Tunnel0/0/0]ospf network-type broadcast

[R5]interface Tunnel 0/0/0
[R5-Tunnel0/0/0]ospf dr-priority 0

[R6]interface Tunnel 0/0/0
[R6-Tunnel0/0/0]ospf network-type broadcast

[R6]interface Tunnel 0/0/0
[R6-Tunnel0/0/0]ospf dr-priority 0

[R7]interface Tunnel 0/0/0
[R7-Tunnel0/0/0]ospf network-type broadcast

[R7]interface Tunnel 0/0/0
[R7-Tunnel0/0/0]ospf dr-priority 0

四，使用重发布技术可以将不同协议学习到的路由共享到其他协议；

在R9和R12上使用重发布：

[R9]ospf 1
[R9-ospf-1]import-route ospf 2
[R9]ospf 2
[R9-ospf-2]import-route ospf 1

[R12]ospf 1
[R12-ospf-1]import-route rip

[R12]rip 1
[R12-rip-1]version 2
[R12-rip-1]import-route ospf 1

五，把边界路由器上的缺省路由下放，让整个私网全网可达

[R3]ospf 1
[R3-ospf-1]default-route-advertise

[R6]ospf 1
[R6-ospf-1]default-route-advertise

[R7]ospf 1
[R7-ospf-1]default-route-advertise

[R9]ospf 2
[R9-ospf-2]default-route-advertise

六，减少LSA的更新量，加快收敛，保障更新安全

汇总

[R3]ospf 1
[R3-ospf-1]area 1
[R3-ospf-1-area-0.0.0.1]abr-summary 172.16.0.0 255.255.0.0

[R6]ospf 1
[R6-ospf-1]area 2
[R6-ospf-1-area-0.0.0.2]abr-summary 172.16.0.0 255.255.0.0

[R7]ospf 1
[R7-ospf-1]area 3
[R7-ospf-1-area-0.0.0.3]abr-summary 172.16.0.0 255.255.0.0

[R9]ospf 1
[R9-ospf-1]asbr-summary 172.16.0.0 255.255.0.0

[R9]ospf 2
[R9-ospf-2]asbr-summary 172.16.0.0 255.255.0.0

[R12]ospf 1
[R12-ospf-1]asbr-summary 172.16.0.0 255.255.0.0

配置完全末梢区域

[R1]ospf 1
[R1-ospf-1]area 1
[R1-ospf-1-area-0.0.0.1]stub

[R2]ospf 1
[R2-ospf-1]area 1
[R2-ospf-1-area-0.0.0.1]stub

[R3]ospf 1
[R3-ospf-1]area 1
[R3-ospf-1-area-0.0.0.1]stub no-summary  //拒绝3类

配置完全非完全末梢区域

[R6]ospf 1
[R6-ospf-1]area 2
[R6-ospf-1-area-0.0.0.2]nssa no-summary

[R11]ospf 1
[R11-ospf-1]area 2
[R11-ospf-1-area-0.0.0.2]nssa

[R12]ospf 1
[R12-ospf-1]area 2
[R12-ospf-1-area-0.0.0.2]nssa
[R7]ospf 1
[R7-ospf-1]area 3
[R7-ospf-1-area-0.0.0.3]nssa no-summary

[R8]ospf 1
[R8-ospf-1]area 3
[R8-ospf-1-area-0.0.0.3]nssa

[R9]ospf 1
[R9-ospf-1]area 3
[R9-ospf-1-area-0.0.0.3]nssa

七，全网可达，访问外网

[R3]acl 2000
[R3-acl-basic-2000]rule permit source 172.16.0.0 0.0.255.255  //制定规则

[R3]interface s1/0/0   //调用规则
[R3-Serial1/0/0]nat outbound 2000

[R6]acl 2001
[R6-acl-basic-2001]rule permit source 172.16.0.0 0.0.255.255

[R6]interface s1/0/0
[R6-Serial1/0/0]nat outbound 2001

[R7]acl 2002
[R7-acl-basic-2002]rule permit source 172.16.0.0 0.0.255.255

[R7]interface s1/0/0
[R7-Serial1/0/0]nat outbound 2002
