静电专题—迹象

最新推荐文章于 2025-06-26 22:55:16 发布
原创 最新推荐文章于 2025-06-26 22:55:16 发布 · 476 阅读 · 10 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

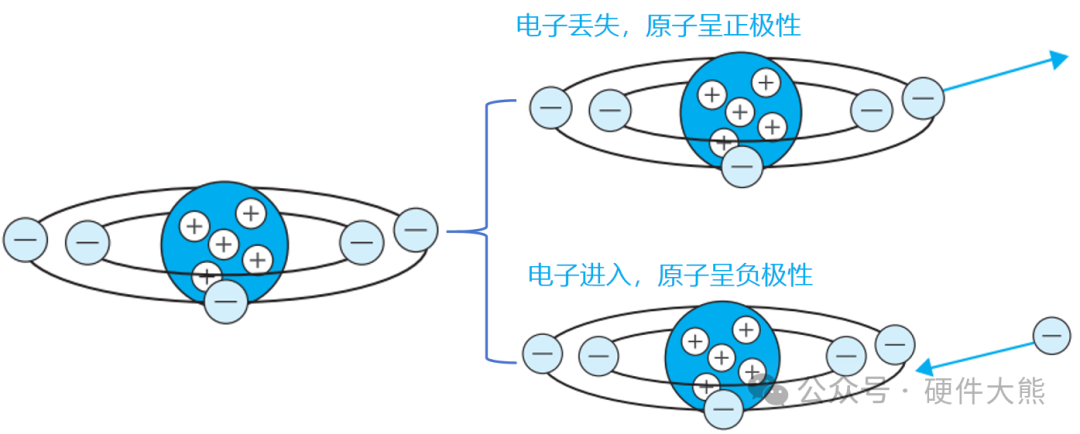

物体由原子组成，电平衡的状态下，原子核中的正电荷与负电荷（即电子与质子）数量相同。当两个物体相互接触并引起正负电荷数量失衡时，便是静电产生的过程。


引用自：Keyence《静电学手册》

静电特性

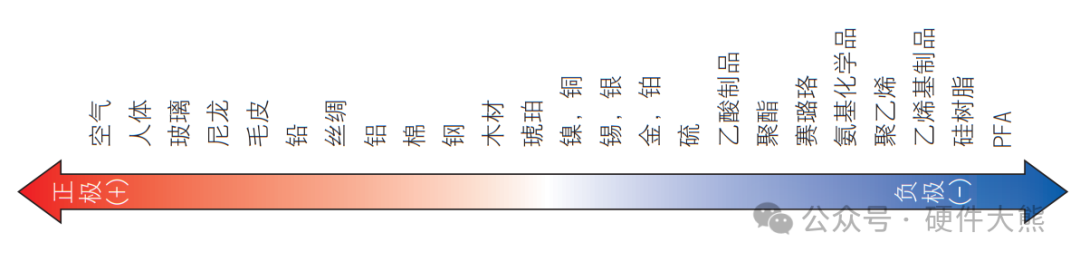

物体带电本质上是电子的移动，并且电子受库仑力的作用影响。如下所列举的材料中，两两之间的材料产生静电时，电子从越左端的物体移动到越右端的物体上。比如玻璃和棉布接触时，电子更容易从玻璃移动到棉布上，最终导致玻璃带正电，棉布带负电。


引用自：Keyence《静电学手册》

静电产生方式

在生活中，产生静电的典型情况有：摩擦带电、分离带电、感应带电、极化。

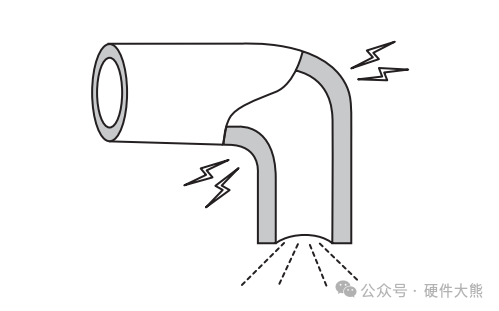

摩擦带电：物体接触的表面共同摩擦，摩擦的表面放出电子。如梳头发时，头发与梳子摩擦起电；如气体或液体急速通过管道时，会产生静电，这种情况若发生在清洗带有易燃物料的容器内部时，容易产生爆炸。


引用自：Keyence《静电学手册》

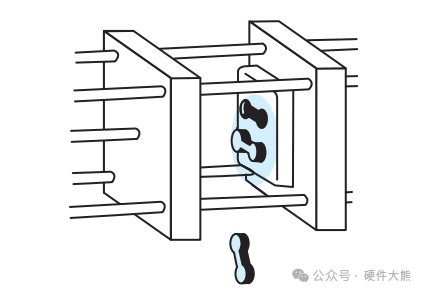

分离带电：接触的物体分开，分开的表面电荷分布失衡。如撕开新买的手机保护膜；

如注塑制品没有从模具上正确脱离，容易粘在模具上。


引用自：Keyence《静电学手册》

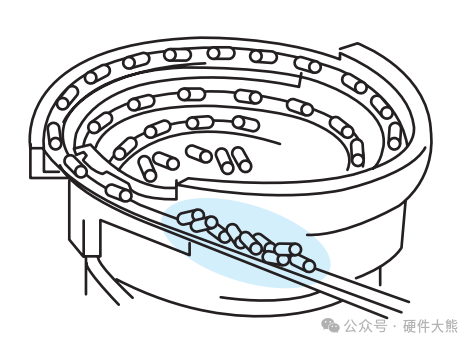

感应带电：带电物体靠近导体时，在物体相对的表面产生极性相反的电荷。如部件送料机工作时在周围产生的电磁场导致物料带电，物料出现相互挤兑并导致送料器卡机。


引用自：Keyence《静电学手册》

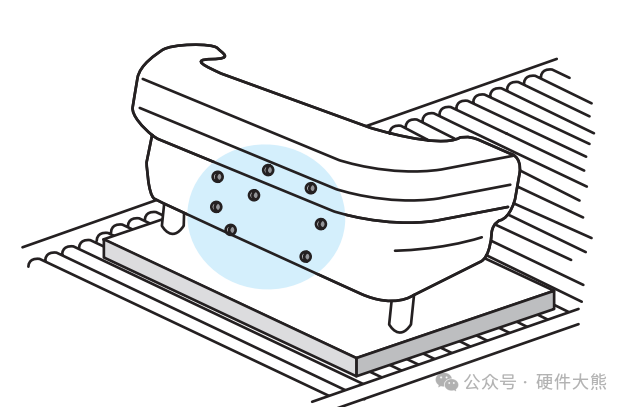

极化：绝缘体靠近带电物体时，分子模型因电磁场而改变，由于绝缘体内部电子无法移动，最终达成绝缘体某个部分带正电而其他部分带负电，即：极化。塑料表面喷涂过程中，空气中的带电灰尘吸附到极化的绝缘体表面，导致涂层表面不规则。


引用自：Keyence《静电学手册》

静电释放模型

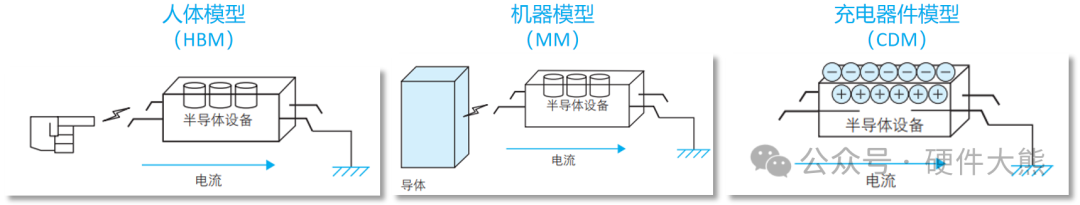

人们将静电释放过程总结为3种模型：人体模型（HBM）、机器模型（MM）、充电器件模型（CDM）。

人体模型：带静电的人对物体进行放电；

机器模型：带电导体对物体进行放电；

带电设备模型：带电物体通过导体至地进行放电。


引用自：Keyence《静电学手册》

基于这几个模型，我们可以进一步研究静电的模拟方法、消除方法、测试方法。避免篇幅过长，我们下一篇分析！

若您有难解的ESD问题，可关注公众号并发送“ESD支持”，硬件大熊拉通ESD技术专家与您专项沟通！

推荐阅读：

硬件大熊原创合集(2024/10更新)

浅谈4款低功耗电流测试“神器”

芯片失效分析，你可以怎么办？

示波器测试市电电路意外“炸机”？

测量误差？什么误差？测量什么？

共模与差模噪声

一个改善EMI的堆锡孔

dB相对度量参数——入门篇

dB相对度量参数——进阶篇

原创不易，若有转载需求，务必告知！

如果我的文字对你有所启发或帮助，

“点赞\转发”是对我最大的支持
