DFM（Design for Manufacture）可制造性设计是硬件研发到生产过程中关键的步骤。良好的设计从研发阶段开始就将设计和制造紧密联系，这其中包括可制造性、可测试性、相关设计说明、生产指导等。

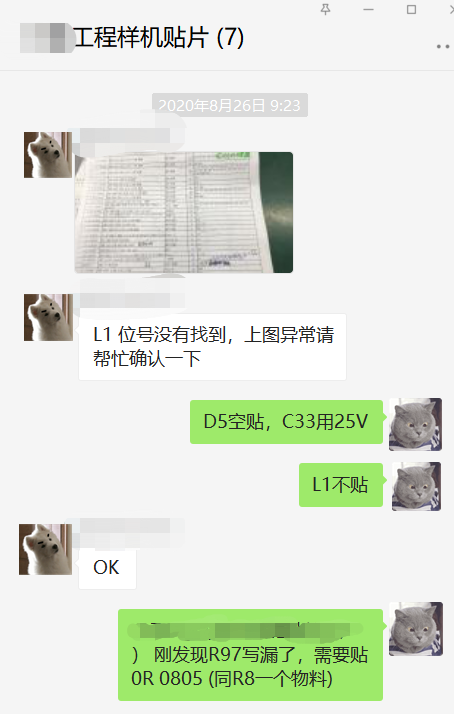

对于硬件工程师，随着原理图设计、layout的完成，从研发设计到输出工程生产资料的过程中常常伴随着各种“坑”，如：BOM物料数量异常、layout阻焊开窗遗漏、特殊孔错误等等。笔者就曾在BOM中遗漏一个0Ω电阻，导致生产清点物料的时候发现物料不足，幸亏0Ω物料为工厂常备料可以及时调货，否则直接耽误生产上线时间！

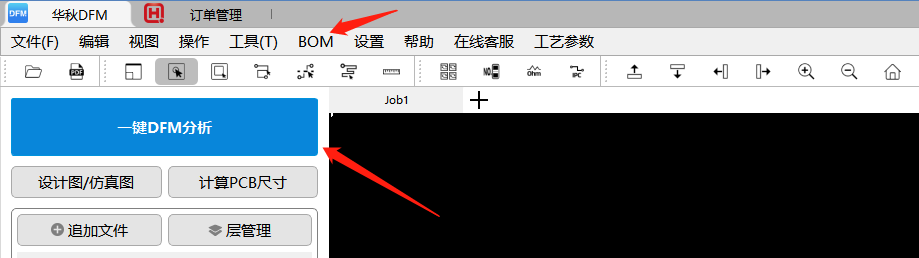

华秋DFM是一款国产免费DFM可制造分析软件，借助这款软件，排查基本的工程设计隐患

PCB设计与制造分析

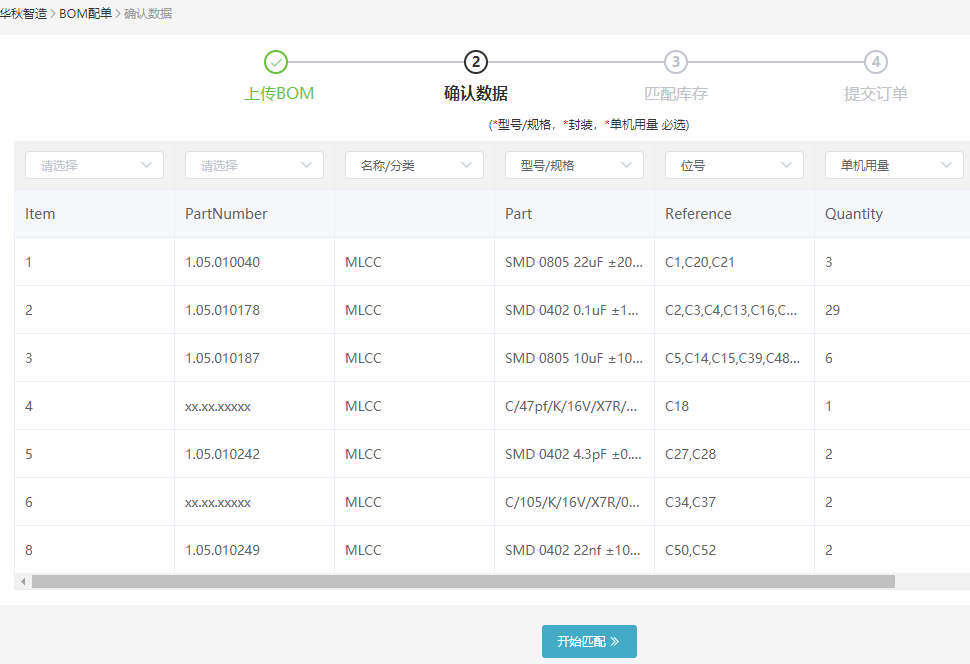

BOM分析

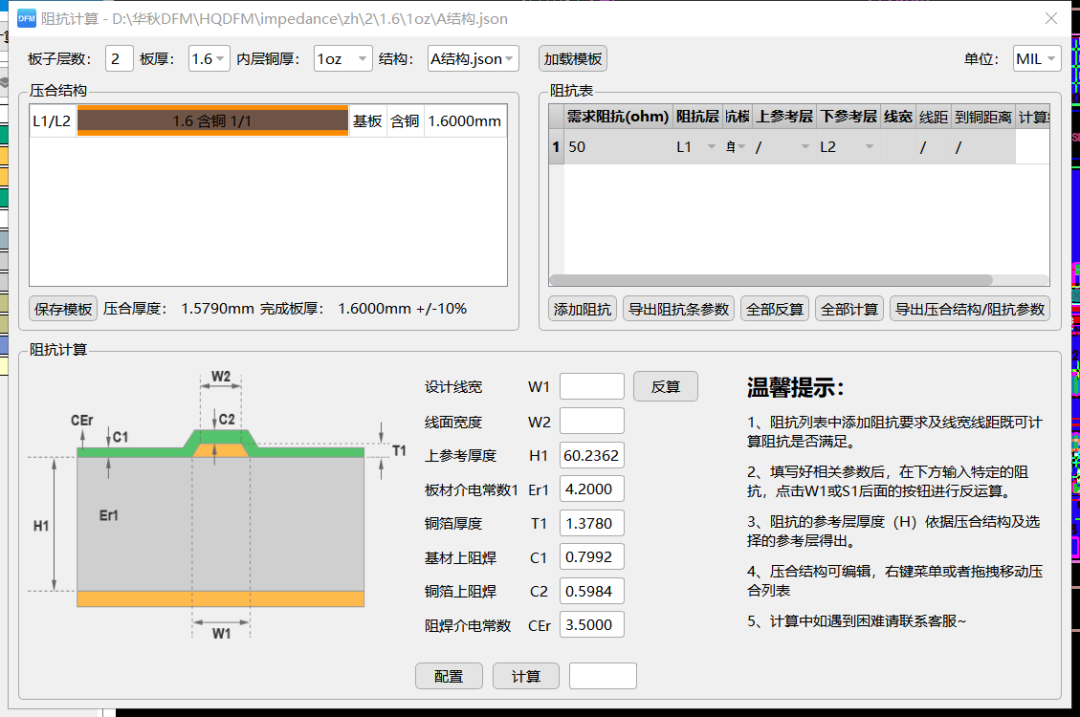

阻抗分析计算

PCB设计与制造分析

CAM350提供了从PCB设计到PCB加工制造全面流程，查看Geber文档、拼版是作为一名硬件工程师必须掌握的一项基本技能，当然，这样的技仅仅用了CAM350可能20%都不到的功能，特别是拼版功能，大部分工程师可能只会用AD/PADS/Allegro进行拼版。替代华秋DFM可以完美替代这两个功能，并且其中优势有3点：

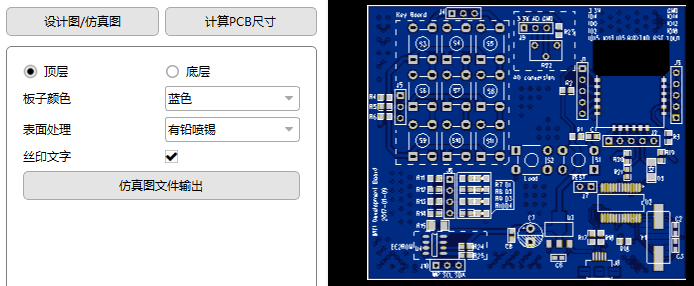

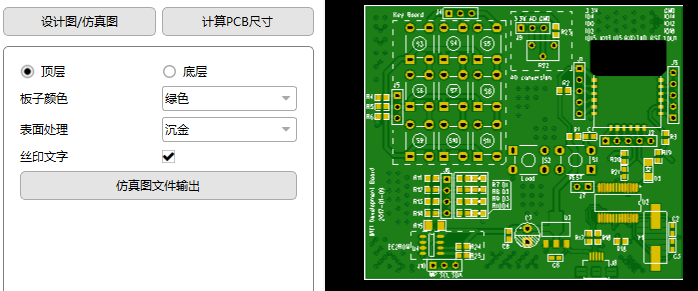

a. 仿真图可更加真实地显示板子的制板效果，由此可以更直观地查看漏铜开窗、过孔等实际情况；

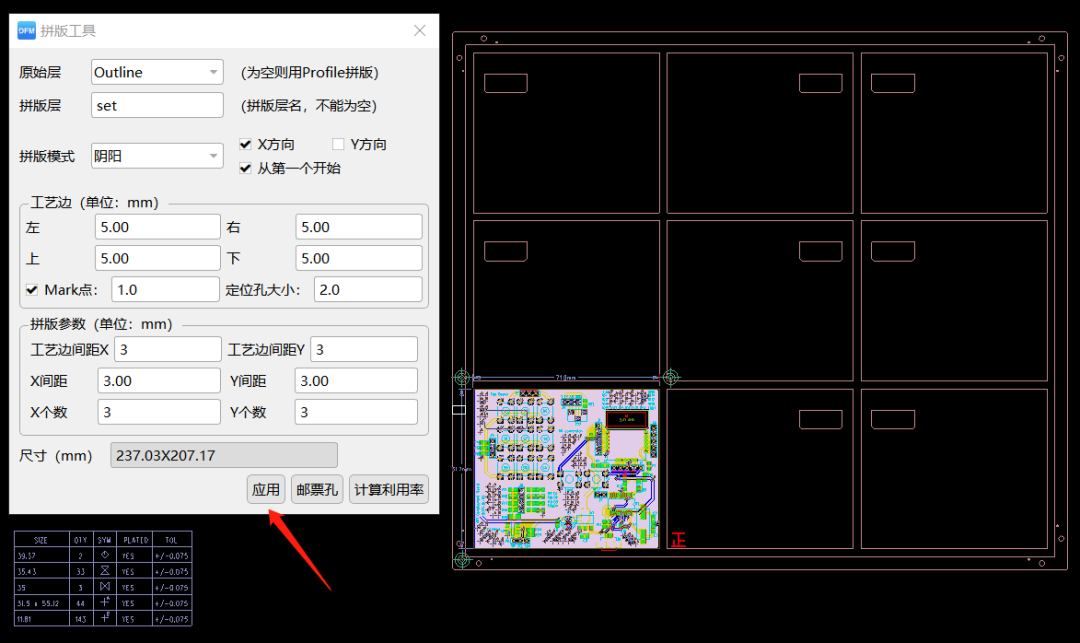

b.定制化的拼版设置，只需要填写相关的拼版参数，可以直接一键生成拼版文件，比CAM350更加快捷，特别是在制作异形拼版的情况下可以让效率大幅度提高

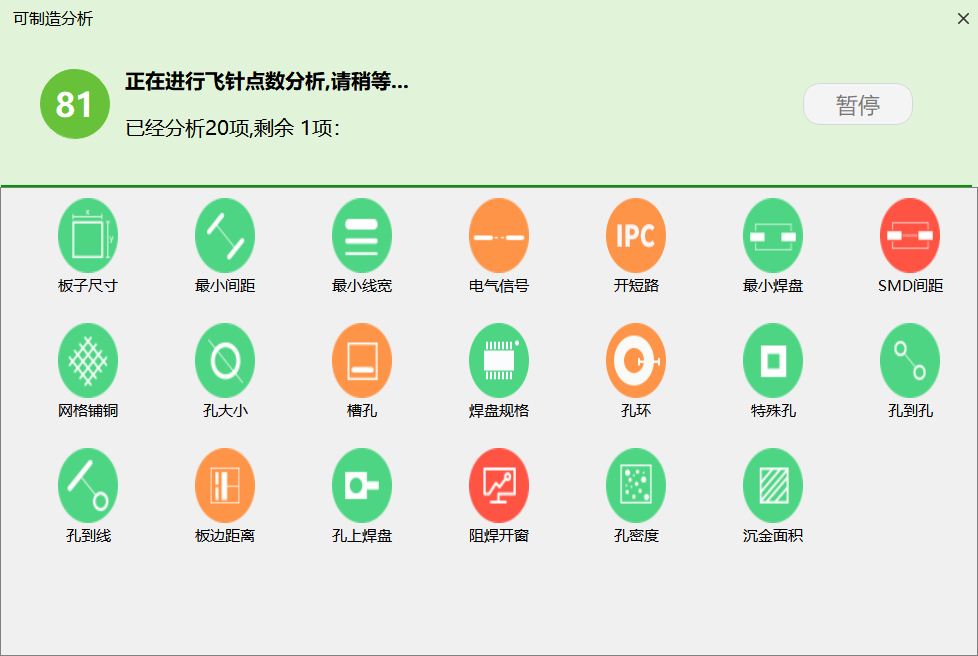

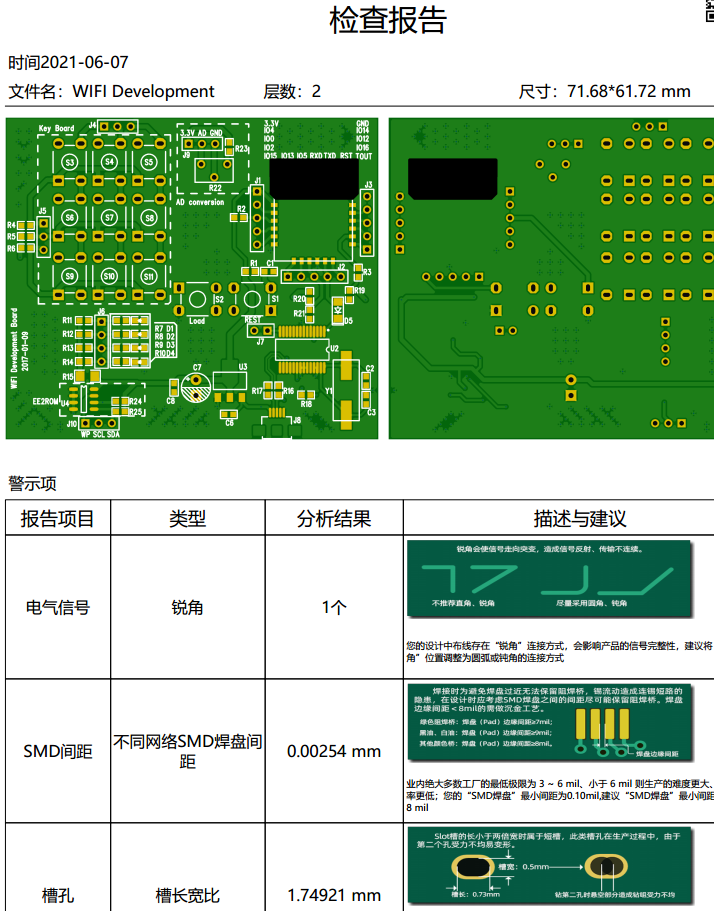

c.一键DFM分析，可对板子的可制造性进行分析，包括最小线宽、孔大小、SMD间距、锐角个数等，如下：
